一、痛点：井下无线“暗箱”，天馈线故障排查如大海捞针
煤矿智能化建设已将无线通信网络提升至与安全生产同等重要的地位。从井下4G/5G专网、WiFi6、UWB精确定位，到应急广播、漏泄通信、无线传感器网络，射频信号的畅通直接决定了远程控制、视频回传、人员定位等核心应用的可靠性。国家矿山安监局已立项制定《煤矿井下5G通信系统技术规范》，对矿用无线通信设备的性能提出了明确的规范要求。天馈系统作为基站设备的“咽喉”，其运行状态直接决定了整个无线网络的覆盖质量和通信可靠性。
然而，煤矿井下环境对天馈线系统构成了极为严峻的挑战：高湿度导致天线接口腐蚀、反射系数劣化；矿车挤压造成馈线变形、阻抗失配；大功率变频器、电机等设备产生强烈的电磁干扰，使得本就复杂的电磁环境更加恶化。天馈线系统通常会由于老化、腐蚀、物理损伤或连接器松动而引起各种故障，从而导致通信效率降低甚至无法工作。压碎、进水（特别是地下/采矿应用）、连接器腐蚀和接地问题，是煤矿井下天馈线最常见的故障类型。
在实际运维中，天线性能下降、馈线接头进水、滤波器失谐、干扰源不明等“软故障”极为常见，却难以快速定位。传统测试需要携带矢量网络分析仪、频谱仪、天馈线测试仪、场强仪等多台设备，不仅成本高昂，而且操作复杂、接线繁琐。更棘手的是，井下空间狭窄、照明不足，便携性和易用性至关重要。一旦出现覆盖盲区或通信中断，维护人员往往面临“故障现象明确，根因却难寻”的窘境：究竟是基站发射功率不足、天线增益下降，还是外部强干扰淹没了有用信号？缺乏一体化测试手段，只能靠逐个替换模块来“试错”，效率低、成本高。
人力投入大、作业效率低、安全风险高——这三个问题像一块石头，压在每个煤矿通信维护人员的心上。
二、破局：JM-Q150——第三代集成式手持天馈线测试仪
针对煤矿井下天馈线运维的复杂需求，JM-Q150手持天馈线测试仪应运而生。作为第三代集成式手持天馈线测试仪，JM-Q150是一款经过现场优化、可靠、坚固耐用、操作简单的超值产品【8†L3-L4】。它可快速评估基站射频/光传输和天线系统的运行状态，大幅提高基站的安装、维护效率。
JM-Q150以“一机多能、坚固便携”的设计理念，将天馈线分析、终端式功率测量、光功率计、可视故障定位仪（红光源）、WiFi、外置GPS、USB型光纤放大镜等多项功能集成于一台手持设备中。整机采用耐冲击、防尘、防泼溅设计，配有软背包便于携带，是煤矿井下及地面现场天馈线测试的理想工具【8†L5-L6】。
三、核心优势：六大硬核性能，精准匹配煤矿天馈线运维场景
1. 宽频段覆盖，适应煤矿多频段无线系统
JM-Q150频率范围覆盖2MHz～4400MHz，频率分辨率0.5kHz，频率准确度±2ppm【8†L8】。完全覆盖煤矿常用的4G/5G（700MHz～3.5GHz）、WiFi（2.4GHz）、UWB（3.5～4.2GHz）及漏泄通信（150～450MHz）等全部频段【8†L8】。无论是排查对讲机系统的天馈故障，还是测量5G基站的天线性能，一台仪器即可完成全频段测试。
2. 内置E-CAL电子校准，一次连接全频段可用
JM-Q150内置E-CAL电子校准模块，一次连接即可实现快速的自动校准，且一次校准适用于全频段【8†L5】。在煤矿井下，维护人员无需携带笨重的校准套件，也无需反复设置参数，即开即测，特别适合井下短时窗口作业。
当基站覆盖距离异常缩短时，维护人员将仪器连接至馈线末端，选择故障定位模式，仪器自动计算并显示故障点位置。配合数据点数130至2065可选、扫描速度1mS/点（回波损耗）和1.2mS/点（故障定位），可快速锁定馈线断点、接头松动等具体位置【8†L8】。
4. 终端式功率计，实时验证基站发射功率

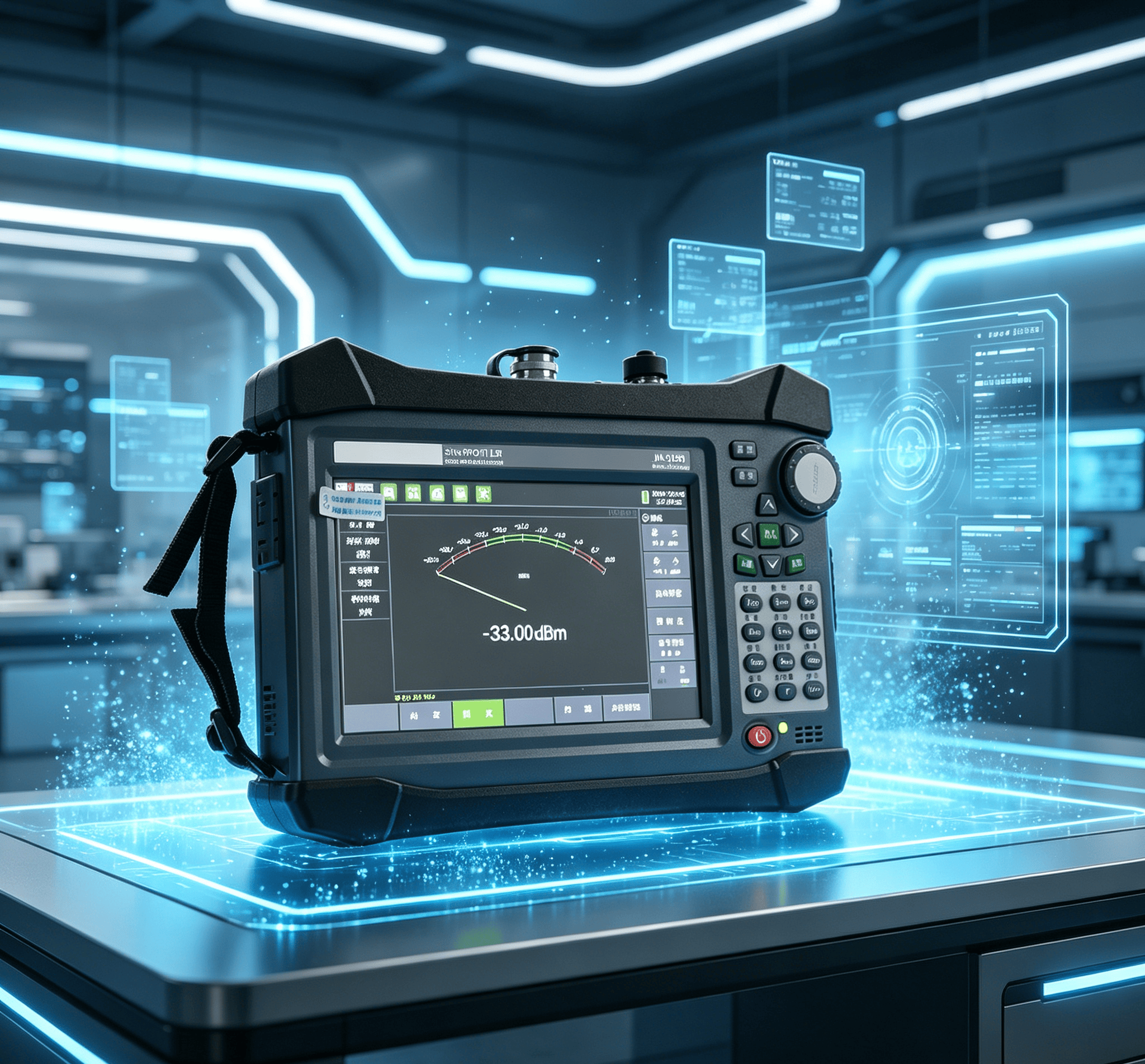

JM-Q150内置4.4GHz终端式功率计，频率范围20MHz～4400MHz，测量范围–33dBm～+20dBm，准确度±0.5dB（23℃±3℃）【8†L9】。维护人员可在基站输出口或天线输入端直接测量射频功率，判断基站发射机是否正常工作，避免因功率不足导致井下覆盖盲区。
四、煤矿典型应用场景
场景一：井下5G基站天馈线快速诊断
某矿综采工作面5G基站近期出现频繁掉话，用户反映信号强度波动大。维护人员携带JM-Q150下井，连接至基站馈线末端，测量驻波比显示在2.3～2.8之间（正常应≤1.5），故障定位曲线显示在距离基站端口37米处有一显著反射峰。沿馈线排查，发现在37米位置有一段电缆被落石砸扁，更换后驻波比降至1.2，掉话现象消失。整个过程从测试到定位耗时20分钟。
场景二：漏泄通信系统定期“体检”
煤矿井下漏泄通信系统是天馈线故障的高发区。某矿每季度使用JM-Q150对全矿漏泄电缆进行预防性检测。维护人员沿巷道逐段测量漏缆的驻波比和损耗，发现某段漏缆的损耗在三个月内从0.3dB/m缓慢上升至0.6dB/m，故障定位功能锁定故障点在一处接头盒位置。开箱检查发现接头盒因潮湿进水导致接触电阻增大。提前更换后避免了通信中断。
五、结语：让煤矿天馈线运维从“多表作战”走向“一机统测”
煤矿智能化建设对无线通信的依赖越来越深，天馈线系统作为无线网络的“最后一公里”，其可靠性直接关系到井下通信质量和安全生产。
JM-Q150手持天馈线测试仪以2MHz～4400MHz宽频覆盖、内置E-CAL电子校准、天馈线分析/故障定位/终端式功率计/光功率计/红光源多合一集成、超强抗射频干扰、8小时超长续航、坚固便携等硬核特性，精准匹配了煤矿井下天馈线系统安装、调试、维护、排障的全场景需求。
它让运维人员不再需要肩扛手提多台仪表艰难下井；不再需要在复杂的井下环境中反复接线、反复校准；不再需要在多份独立的测试报告之间费力关联故障根因。一台JM-Q150，即可完成天馈线驻波比测试、故障定位、发射功率验证、光纤链路检测的全链条测试任务——让煤矿的每一副天线、每一根馈线都尽在掌握，为智能化矿山的无线网络提供坚实可靠的保障。
