在神经科学研究和临床实践中，电生理学被用于以高时间分辨率记录和刺激大脑的特定部位。这一能力可以通过磁共振成像（MRI）得到增强，后者以大的空间覆盖范围提供关于大脑的解剖和功能信息。然而，电生理学中常用的金属电极由于加热问题和成像伪影，与MRI根本不相容。在此，研究人员证明了柔性微皮层脑电图（µECoG）阵列——其电极由聚（3,4-乙撑二氧噻吩）掺杂聚苯乙烯磺酸盐（PEDOT:PSS）制成——与高达9.4 T的超高磁场MRI兼容。采用了一种可扩展的制造工艺，该工艺在器件间产生了非常可重复的电化学性质。PEDOT:PSS的体积电容导致低电极阻抗，并实现了来自啮齿动物皮层表面的单单元活动的高分辨率神经记录。此外，µECoG阵列在T2加权解剖脑MRI中创造了最小的畸变。通过同步执行血氧水平依赖功能磁共振成像（BOLD fMRI）与来自µECoG阵列的电刺激，展示了多模态脑监测。结果表明，PEDOT:PSS µECoG阵列实现了体内高分辨率电生理学与先进脑成像的结合。
一、引言
细胞外电生理学借助微电极阵列（MEA）在神经科学中发挥着关键作用。与细胞内电极相比，这些阵列能够以高时间分辨率探测和刺激大型神经元集群。微电极的密集布局还能在单个神经元的尺度上表征神经回路。尽管多年来取得了显著进展，微电极一直局限于使用贵金属及其化合物，如金（Au）、铂（Pt）、铂铱合金、氮化钛，以及最近出现的氧化铱。历史上，材料的选择受到生物相容性和体内稳定性的严格条件以及其与成熟微加工技术兼容性的指导。导电聚合物电极因其优于传统金属电极的信噪比（SNR）和电荷注入能力而成为一种替代方案。聚（3,4-乙撑二氧噻吩）掺杂聚苯乙烯磺酸盐（PEDOT:PSS）是研究最广泛的导电聚合物之一，已被用于体内电生理学的皮层内和表面探针。PEDOT:PSS是一种混合电子-离子导体，具有大体积电容，可降低电极阻抗并减少热噪声。因此，PEDOT:PSS电极能够从大脑表面记录细胞外动作电位，超越了传统皮层脑电图（ECoG）的可能性。它们还通过降低神经刺激期间的电压过冲来提高安全性。
然而，单独的电生理学只能提供关于大脑功能的有限信息。尽管具有高时间分辨率，但它缺乏选择性，且覆盖范围相对较小。相反，磁共振成像（MRI）等脑成像技术具有非侵入性研究全脑解剖结构的多功能性。此外，血氧水平依赖功能磁共振成像（BOLD fMRI）可以通过将其与大脑中氧合血液的分布相关联，从深层神经组织"成像"神经活动，尽管空间分辨率较低。越来越清楚的是，将MRI图像与电生理学相关联可以更深入地理解大脑功能。这从脑电图（EEG）引导的fMRI在神经系统疾病临床诊断中的广泛使用，以及尽管尚处于初级阶段，但用于绘制大脑活动的动物模型同步神经记录和fMRI研究中得到了证明。除了记录外，传递电刺激可能比躯体感觉刺激更有效，因为动物通常在MRI扫描期间处于麻醉状态。将刺激与同步fMRI配对还将有助于理解电刺激的局部和全局效应。
尽管它们具有互补能力，但由于金属的高频感应加热、信号损失和邻近组织的成像伪影，传统金属电极难以实现同步MRI和电生理学。MRI兼容电极最近受到了相当大的关注。薄膜金属电极与常规较厚金属相比，温度变化更小。具有分形网格设计的金属电极也被提出用于减少加热。此外，常用的金属电极与周围组织的磁化率显著不同。这种不匹配导致B0场的局部畸变，改变激发频率并引起空间编码误差，或在极端情况下导致信号丢失。由石墨烯涂层铜（Cu）线、碳纳米管（CNT）和石墨烯纤维制成的穿透电极因其磁化率与水的磁化率（Cu：-9.63 ppm，CNT纤维：-26 ppm vs Pt：279 ppm vs 水：-9.05 ppm）相当而被发现适用于MRI，水是组织中最丰富的成分。基于类似概念，玻璃碳、碳丝电极和聚合物封装铟纤维也被用于MRI。最近，基于薄膜金属的临床ECoG阵列被证明与MRI兼容，与临床标准的2 °C相比，温度仅增加0.44 °C。该阵列产生的成像伪影明显少于临床ECoG网格。
从根本上说，金属电极对兆赫兹范围（MHz）的射频（RF）是不透明的，而MRI中使用的正是该频率（即B1场），这会导致信号损失。PEDOT:PSS的等离子体频率低于金属导体，已被证明是MRI中MHz透明度的理想候选材料。基于PEDOT:PSS的水凝胶硬膜下电极已被证明可在离体条件下允许MRI成像。然而，尚未使用这些电极展示同步电生理学和MRI测量。此外，这些电极还因其相对较大的尺寸而限制了神经记录的分辨率。大尺寸还意味着它们与小型动物模型不兼容。
在此，我们开发了支持同步电生理学和MRI的PEDOT:PSS微皮层脑电图（µECoG）阵列。此前，我们已在玻璃上开发了光学透明的PEDOT:PSS MEA。我们利用相同的可扩展光刻图案化技术，通过反应离子刻蚀（RIE）来开发柔性和可贴合的µECoG阵列。由于其低阻抗，当植入啮齿动物模型时，这些阵列产生了高质量的神经记录，能够解读来自大脑表面的细胞外动作电位。此外，µECoG阵列在超高磁场MRI（9.4 T）中得到了验证，其中超薄阵列的小尺寸创造了最小的成像伪影。此外，在同步电生理学和成像的范式中，通过µECoG阵列传递电刺激，并通过BOLD fMRI对神经活动的变化进行成像。本文介绍的PEDOT:PSS µECoG阵列为与大脑接口提供了一种新方法，实现了高时空分辨率和大规模MRI的结合电监测和调节，并为大脑功能提供了新的见解。
二、结果
2.1 开发用于同步电生理学和MRI的柔性PEDOT:PSS µECoG阵列
我们采用先前报道的工艺，从超薄聚对二甲苯C薄膜制造了柔性µECoG阵列。如图1a的示意图所示，这些阵列由3层组成：2 µm厚的聚对二甲苯C基底、位于机械中性平面的图案化PEDOT:PSS电极和Au互连线，以及另一层2 µm厚的聚对二甲苯C绝缘层。图1b显示了阵列记录区域的光学图像和单个电极的放大视图。我们将µECoG阵列设想为一个大面积网格，其中32个记录位点稀疏分布在约2 × 2 mm²区域内，以与皮层的多个区域接口。记录区域设计有通孔，以确保贴合接触并通过允许脑脊液循环来避免皮层窒息。详细的制造过程在方法部分描述，并在图S1（支持信息）中进行了说明。在此，我们想强调PEDOT:PSS层的图案化，这是制造阵列中最关键的步骤。我们此前报道了通过光刻和RIE对PEDOT:PSS进行可扩展图案化。然而，将该工艺从刚性玻璃转换为柔性聚对二甲苯C基底需要重大修改。RIE期间过度暴露于等离子体会导致聚对二甲苯C薄膜脆弱且粘附性强，无法从承载硅（Si）晶圆上释放。图S2（支持信息）显示了所得脆性聚对二甲苯C层的图像。图1c显示了我们在本工作中遵循的PEDOT:PSS图案化修改策略。从图案化的Au连接线开始（I），旋涂约400 nm的PEDOT:PSS薄膜并在去离子（DI）水中浸泡过夜（II）。接下来通过光刻定义光刻胶刻蚀掩模（III），并通过四氟甲烷（CF4）和氧气（O2）的RIE对PEDOT:PSS进行图案化（IV）。我们设计了刻蚀掩模，使得PEDOT:PSS仅在µECoG轮廓周围被刻蚀，而在晶圆的其他区域保持完整。这最大限度地减少了聚对二甲苯C对等离子体的不必要暴露，并实现了阵列从Si晶圆的成功和可靠释放。
图1. 通过光刻和RIE对PEDOT:PSS µECoG阵列进行可扩展制造，产生了可重复的低阻抗电极。a）柔性阵列的示意图，显示逐层组成：底部为聚对二甲苯C基底、Au走线、PEDOT:PSS电极和走线，以及聚对二甲苯C绝缘层。b）阵列记录位点的光学图像（左）和同一区域的放大视图，显示几个电极和为贴合接触设计的空腔（右）。比例尺：左，500 µm；右，100 µm。c）PEDOT:PSS图案化的示意图说明。从图案化Au的聚对二甲苯C（i）层开始，旋涂PEDOT:PSS并在DI水中浸泡（ii）。光刻胶刻蚀掩模被图案化，使得PEDOT:PSS仅在单个阵列周围被刻蚀，并在承载晶圆的其余部分保持（iii）。随后进行PEDOT:PSS的RIE（iv）。d）PEDOT:PSS电极EIS测量的代表性幅值和相位图。e）不同批次制造的阵列电极在1 kHz阻抗的分布。此处考虑了来自3个批次的12个器件（共384个电极）中的343个有源电极（即阻抗 < 1 MΩ）。黑色线所示的高斯拟合（R² = 0.96）表明平均阻抗为38.9 ± 7.7 kΩ（均值 ± σ）。
随后，我们通过电化学阻抗谱对PEDOT:PSS电极进行了表征。图1d中的阻抗幅值和相位图表明在较低频率下具有电容行为，但相位尚未达到-90°，正如理想电容器所预期的那样。假设PEDOT:PSS电极为不完美电容器，使用具有恒相位元件（CPE）的Randles等效电路模型来拟合电化学阻抗谱（图S3a，支持信息）。图S3b（支持信息）表明估计电路参数的奈奎斯特图与测量结果密切匹配。可重复和可扩展的PEDOT:PSS图案化方法导致不同批次之间1 kHz电极阻抗的窄分布，平均约39 kΩ（图1e）。这低于我们此前报道的透明PEDOT:PSS MEA的约56 kΩ，原因是µECoG设计中较短的连接线电阻较低。约39%的电极在平均阻抗的±10%范围内。分布的标准差（SD）（7.7 kΩ）相对较高（均值的19.8%），源于阵列中不同电极的PEDOT:PSS连接线长度差异。跨多个器件测量的电极阻抗（图S4，支持信息）表明，较长（较短）的走线与较高（较低）的平均阻抗相关。当器件后来进行测试时，这种可变性并未导致神经元记录性能下降。然而，由于较长的走线在电极阻抗中导致增加的电阻贡献，与较短的走线相比，需要更高的电压来实现相似的刺激电流。
深圳市富临神通科技有限公司是是 Intan Technologies、White Mountain Systems中国代理商，我们在神经科学领域拥有丰富经验。我们为客户提供：Headstages、脑机接口芯片、记录系统、刺激/记录系统、SPI线。
2.2 PEDOT:PSS电极实现来自大脑表面的单神经元电生理学
为了验证器件性能，我们将µECoG阵列植入大鼠的感觉运动皮层，硬膜下放置，如图2a所示。阵列的疏水和超柔性特性使其与大脑的弯曲表面实现贴合接触。注意，由于记录区域中的PEDOT:PSS电极和走线是光学透明的，阵列下方的大脑组织和血管清晰可见。对类似厚度的PEDOT:PSS涂层聚对二甲苯C薄膜进行的紫外-可见光谱分析显示，在可见光谱中透明度为85%至60%（图S5，支持信息）。类似的透明电极此前也已为体外和体内使用而开发和表征。在手术结束时，我们通过在动物从麻醉中恢复时进行电记录来验证阵列的功能。异氟烷已知会强烈抑制自发性神经活动。图2b中的频谱图显示，在1.75%异氟烷下手术期间，低频神经活动（<约40 Hz）在一定程度上持续存在，并随着麻醉开始消退而增强并扩展到更高频率（图2b中约120 s）。这验证了阵列记录自发性神经活动的能力。我们在植入后的几天内对自由移动的动物进行了进一步的电生理学，以进一步表征微电极的性能。图2c显示了自发性皮层活动的快照：来自阵列中两个记录位置的局部场电位（LFP）和高频信号。由于阵列中电极的相对较大分布（约2.5 mm × 2.5 mm中的32个电极），每个电极从其各自位置记录了不同的LFP。电极还记录了显著的细胞外动作电位，如图2c所示的高频信号（500–3000 Hz）中。在低噪声背景信号内的高活动期与动物在开放区域移动时的肢体运动相关。例如，通过模板匹配对电极（ii）进行尖峰分类，揭示了来自推定神经元的几种不同尖峰波形（图2d，上行）。每个推定神经元的可区分尖峰活动模式从其各自的尖峰间隔（ISI）直方图中清晰可见（图2d，下行）。

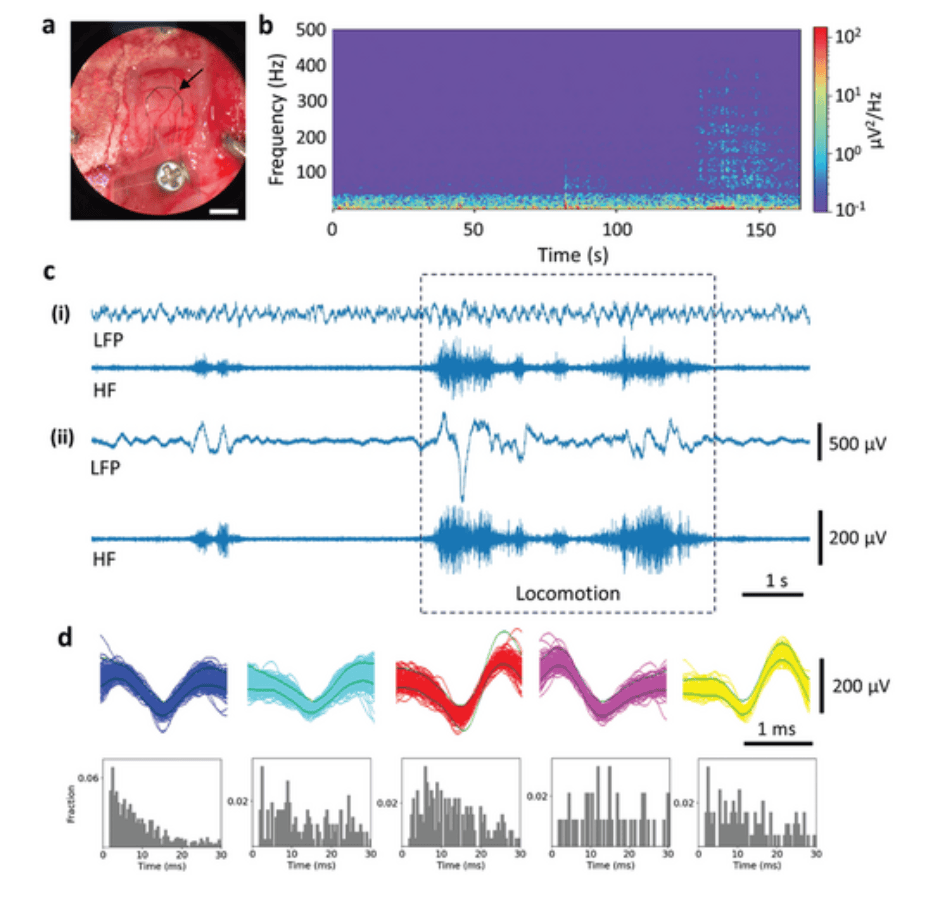

图2. 植入的µECoG阵列记录来自大脑表面的细胞外动作电位并识别推定神经元。a）植入期间拍摄的图像，显示放置在老鼠大脑上的柔性和可贴合阵列。光学透明的PEDOT:PSS走线和电极提供了阵列下方大脑组织和血管的清晰视图。顶部U形边界（黑色箭头）用作参考电极。小脑螺钉用作替代参考。比例尺：2 mm。b）手术结束时神经记录的频谱图表示，显示随着动物从麻醉中恢复（t > 225 s），高频活动的出现。此处，宽带记录经过滤波以去除50 Hz噪声及其谐波。c）第11天植入后µECoG阵列不同区域（i和ii）的代表性LFP和高频（HF）记录轨迹，显示明显不同的活动模式。d）从（c）中电极（ii）识别的推定神经元的尖峰波形（上）和ISI直方图（下）的概述。尖峰波形中的形状轮廓表示SD。
