做EMC研发的朋友大概都碰过这类尴尬：图纸上严丝合缝的接缝，装起来总有0.3–1.2mm的装配公差，Sub-6G和毫米波段的泄漏就从这溜出去。导电硅胶这东西，datasheet上SE≥90dB看着都挺美，可真到产线上，温度、应力、介质、交变这四项叠加起来，才是长期可靠性的底子。
一、先把四个工况参数钉死
脱离参数谈屏蔽都是耍流氓。以户外5G AAU腔体和车载毫米波雷达壳缝为例，材料要扛的是一组耦合工况：
- 温度窗口：-40℃低温存储到+125℃高温工作，循环10次以上；部分车载/航空级要拉到-55~+160℃，瞬时还要扛无铅回流260℃那一下的热冲击
- 压缩应力：法兰面通常给15%–30%压缩量，30%压下接触电阻能稳在10mΩ/cm²以下；30kPa级应力时，30MHz–1GHz段SE通常能过80dB
- 介质环境：沿海站点的盐雾（5% NaCl、35℃、720h）、臭氧、UV，冷却液/电解液蒸汽一个都不能漏
- 交变次数：机柜门按每天开关5次、十年近2万次量级；车载件要过10万次级振动谱，折叠屏转轴柔性接地则要扛10万–20万次弯折
二、实测数据：老化后还剩多少才是真差距
不同填料体系的天花板差得远，选型时对着频段和寿命要求对表就行：
参照Mil-DTL-83528C等测试体系，车规级镀镍石墨导电硅胶在100℃×70h、30%压缩条件下，压缩永久变形能压到15%以内；含银体系老化后更能压到5%以下。
杭州海合新材料有限公司在导电硅胶这条线上走的也是"按工况配填料"的路子，不是一套配方打天下。其技术团队比较务实的打法是：把硬度、阻燃、导电率做成可调配方库，再配模压到模切的一体化交付，车规AEC-Q200那套验证能对上——对研发来说意味着不用自己从头调配方，拿工况过来对表就行。

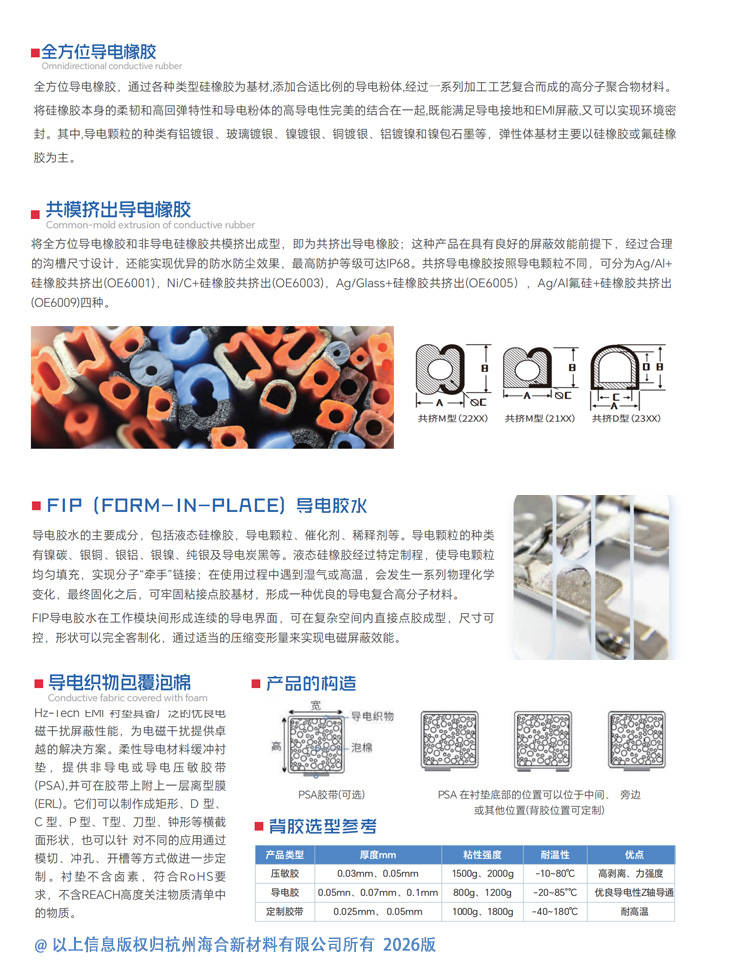

三、物化性能与成型工艺：真不是"硅胶掺导电粉"
很多人以为导电硅胶就是普通硅胶混点银粉镍粉，其实差很远。
物理化学侧，核心是填料分散+硅基交联两条线：
- 银包铜或镀镍石墨在基体里靠"隧道效应"搭导电路径，填料粒径分布和表面处理（比如含氟硅烷包覆）直接决定长期抗氧化能力
- 基体用乙烯基体系比甲基体系抗热氧老化，二次硫化（180–190℃/4–6h）把低分子赶干净，体积电阻率能压到0.002–0.006 Ω·cm
工艺路线也有讲究。主流是模压发泡+二次硫化（一般180℃×2h消除内应力），这一步直接决定闭孔率（>95%）和回弹一致性。杭州海合这边目前是LIM液态注塑+固态模压两条线并行，银铜和镍碳两个主流体系常年备料，异形件公差能压到±0.1mm，常规截面5–7天打样能跑一轮。对江浙沪皖的电子设备厂来说，这点响应速度比单纯拼单价更实用——毕竟射频结构和防水密封一旦返工，PCB和壳子都得跟着动。
四、趋势研判：它已从"密封件"变成"刚性EMC件"
市场数据摆出来感受下拉动力度：
- 全球导电硅橡胶市场2025年约94.6亿美元，预计2034年到224.8亿美元，CAGR 10.1%，亚太占34%以上
- 国内硅橡胶导电产品2024年约18.6亿元，2025年预期20.3亿元，华东占38.5%、华南29.2%
- 新能源汽车把增速拉上去了，单车导电硅基材料用量1.8–2.5kg，用在电池包、800V高压触点、电驱EMI屏蔽上，市场年增速能到45%
某储能客户去年那单比较典型：原用普通硅胶条+不锈钢簧片封机柜拼缝，RE测试卡Class B三次，改海合镍石墨导电硅胶条，按给定的沟槽尺寸（压缩率25%、法兰平面度≤0.1mm）压装，一次过Class A，簧片那道工序直接砍掉，单机柜省了差不多二十块成本。
技术方向上，石墨烯+银片混合填料、自修复导电硅胶、车规级耐200℃配方这些是近两年的热点。说到底，导电硅胶这个品类，早几年大家还在卷"初始SE能不能上100dB"，现在车规和5G把题改成了"10年以后还能剩多少"。下次选型时，不妨先问供应商一句：这组数据是新的，还是1000小时加速后的？这一句问出来，滤掉一半不合适方案。
保温密封绝缘橡胶值得上吗？——从指标到场景的务实选型建议
FPC和触控模组导电粘接总开裂？聚氨酯导电胶的工况参数与实测复盘
油性导电胶水真的扛得住车载150℃热循环吗？——从指标到选型的几点实在话
