一、产品概述
Liner Ring（日文：ライナリング，中文常称“泵用衬环”或“衬套环”）是一种精密机械滑动配件，主要应用于离心泵、发动机、压缩机等旋转设备中，作为核心的耐磨与密封部件。

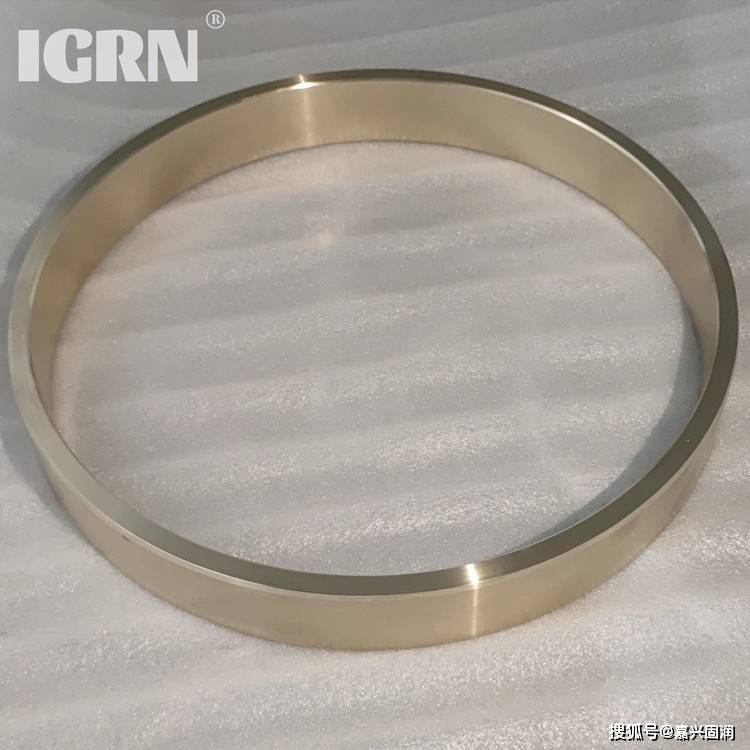

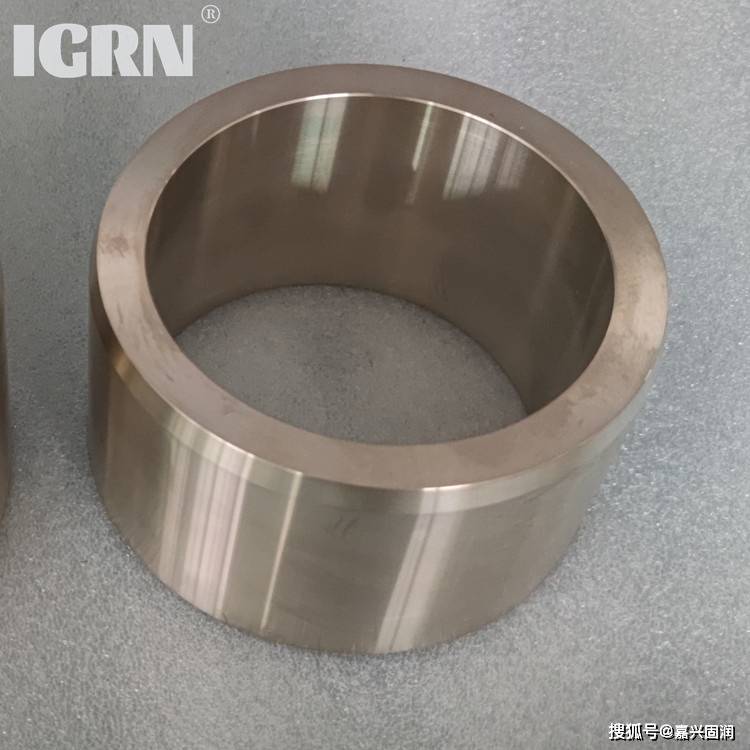

Liner Ring产品一般为薄壁环形结构，通过外径过盈配合压装入泵壳或设备壳体的安装孔中，压装后内孔自动收缩至要求精度等级，从而确保装配精度与运行稳定性。
其核心功能可概括为“三重防护”：
- 节流密封：通过与叶轮或旋转部件保持微小精密间隙，形成液体节流效应，减少高压介质从出口向入口的回流泄漏，提升泵送效率。
- 摩擦防护：作为可更换的“牺牲性”耐磨件，直接承受与旋转部件的摩擦磨损，保护昂贵的泵壳体与叶轮本体不被损坏，延长设备整体使用寿命。
- 径向限位：为旋转轴或叶轮提供精确的径向支撑定位，维持转子系统的动态稳定性。
二、产品结构与技术特征

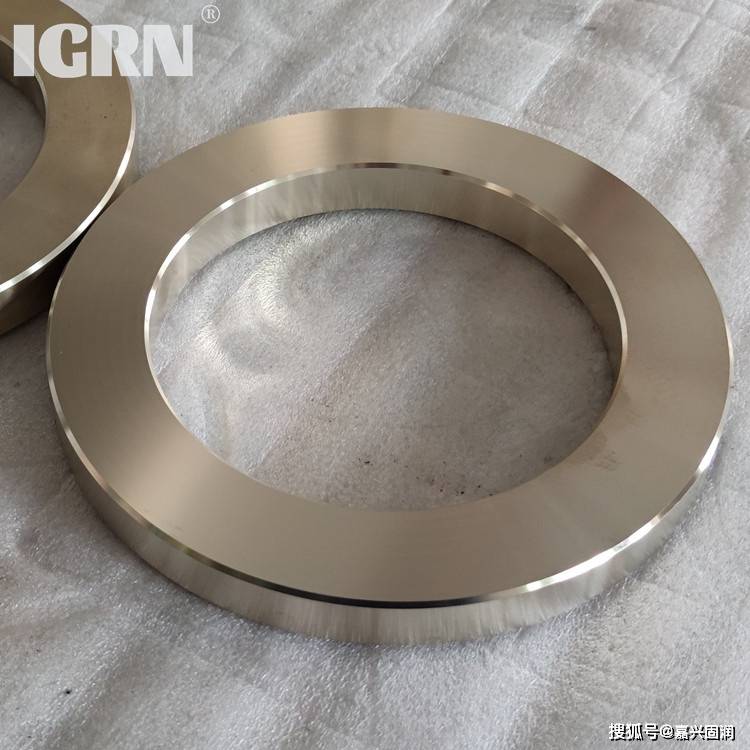

Liner Ring产品具有以下结构特征：
1. 材料构成
典型的工业级Liner Ring采用铜合金基体制造。日系规格常使用BC6（CAC406）炮金青铜，对应国内牌号ZCuSn5Pb5Zn5（锡铅锌青铜）。这种材料具有以下优点：
- 良好的抗摩擦与耐磨性能
- 优异的抗腐蚀与耐气蚀性能
- 适中的硬度（HB 60~90），既能承受载荷又不会过度磨损对磨件
2. 公差配合要求（规格书重点）
压入壳体后，最终内孔尺寸需达到H7公差等级。
这意味着：
- 外径采用过盈配合：确保压装后衬环与壳体紧密固定，不发生相对转动或轴向窜动
- 内孔预留收缩余量：加工时需根据材料特性与压装过盈量，精确计算压装前的内孔尺寸，使得压装后自然收缩至目标精度
- 一般采用H7精度，其是国际通用的高精度配合等级，确保与叶轮或旋转轴之间维持微米级间隙，兼顾密封效果与运转顺畅
3. 关键设计细节
- 尚未标注公差的部位为“待定”状态，需根据实际配套壳体加工确认
- 若φA需在压装后二次加工，最终仍必须满足H7精度要求——这是保证设备性能不可妥协的红线
三、技术参数标准参考
以行业典型产品为例，标准Liner Ring的主要技术参数通常包括：
四、应用场景与维护要点
典型应用设备
- 各类离心泵（清水泵、化工泵、海水泵）
- 发动机缸套密封定位
- 压缩机旋转配合部位
- 工业机器人高精度关节轴承
安装与维护注意事项
- 压装工艺：需使用专用压装工具，确保衬环平稳垂直压入，避免偏斜导致内孔变形或壳体损伤
- 清洁度控制：安装前需彻底清洁壳体安装孔，残留杂质会影响压装精度与密封效果
- 间隙检测：压装后应使用内径量表或气动量仪检测内孔尺寸，确认是否达到H7精度要求
- 定期更换：作为易损件，建议在设备大修周期同步更换衬环，避免因过度磨损导致泵效率下降或壳体损坏
五、国产化替代与定制服务
针对日系进口设备中Liner Ring备件采购周期长、成本高的问题，国内已有专业厂家提供进口备件国产化定制复刻服务。
嘉兴固润作为专业的滑动轴承与耐磨衬套制造商，具备完整复刻日标BC6（CAC406）材质Liner Ring的技术能力，可基于用户提供的图纸或实物样品，精确还原材料成分、尺寸公差与表面处理工艺，适配多款国产或进口离心泵维修替换需求。
无论是标准规格还是非标定制，嘉兴固润均可提供从材料选型、工艺设计到成品交付的一站式解决方案，帮助用户降低备件成本、缩短停机时间。
