一、产品的定义与核心特性
高延性混凝土，又称高韧性纤维混凝土或应变硬化水泥基复合材料，是一种基于微观力学与断裂力学原理设计的新型特种建筑材料。与传统混凝土"一裂即碎"的脆性破坏模式截然不同，高延性混凝土在拉伸荷载作用下呈现出显著的应变硬化行为和多重细密裂缝开展特征。其极限拉应变可达3%~8%，而普通混凝土仅为0.01%，两者相差200至500倍，这意味着该材料能够像金属材料一样发生明显的塑性变形而不发生脆断。
在受压性能方面，高延性混凝土的标准抗压强度为40~60MPa，能够满足绝大多数结构构件的承重要求，实现了强度与韧性的理想平衡。尤为关键的是，该材料在开裂后强度不降反升，表现出典型的应变硬化效应，彻底颠覆了普通混凝土"一裂即弱"的传统认知。当构件受力时，材料内部会产生大量宽度小于0.1mm的发丝级微裂缝，这些微裂缝均匀分布于构件表面，将集中应力有效分散，避免形成贯通性的宽裂缝。

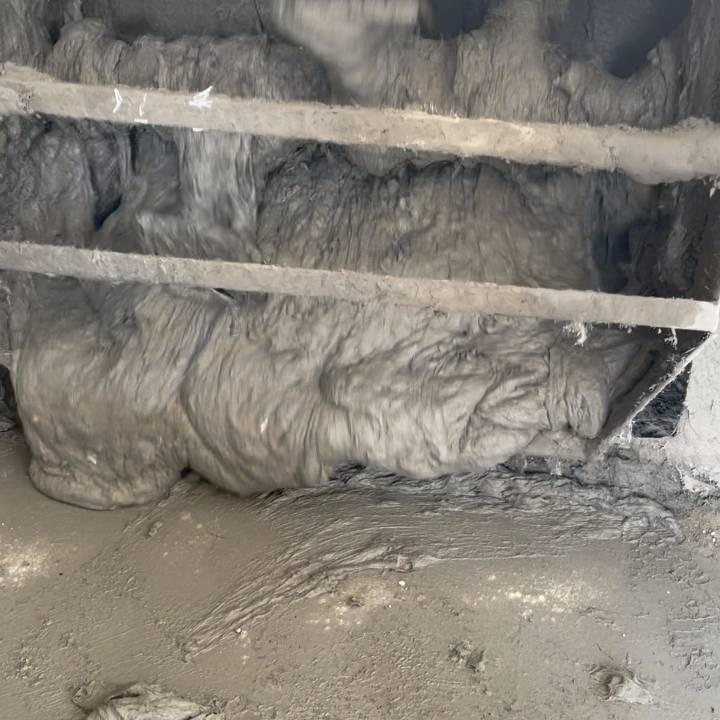

高延性混凝土的超强阻裂能力源于内部均匀分布的纤维网络。 这些纤维如同混凝土内部的"隐形拉筋"，在裂缝两侧发挥桥接与传力作用，有效抑制裂缝的进一步扩展，实现裂而不坏、裂而不漏的优异性能。此外，该材料还具备自愈合能力——在潮湿环境下，微裂缝可通过水泥水化产物的继续生成及碳酸盐的沉积而自动闭合修复，恢复结构的密实性与耐久性。
二、原材料构成与制备工艺
高延性混凝土的原材料体系由胶凝材料、骨料、纤维增强材料、化学外加剂及水五大部分组成。胶凝材料以普通硅酸盐水泥为主，可复掺粉煤灰、矿渣微粉等辅助胶凝材料，在改善和易性的同时降低水化热；骨料选用级配合理的石英砂或河砂，最大粒径通常控制在1.18mm以内，以确保纤维在基体中的均匀分散；纤维增强材料是高延性混凝土的"灵魂"组分，目前以聚乙烯醇纤维最为常用，其弹性模量与水泥基体匹配度优异，同时也可选用聚丙烯纤维、钢纤维或混杂纤维体系以满足不同工程需求；化学外加剂则涵盖高效减水剂、增稠剂、消泡剂等，用于调控新拌浆体的流变性能与硬化体的微观结构。
制备工艺方面，高延性混凝土对搅拌工艺有特殊要求。 其核心在于确保纤维在基体中实现三维随机均匀分布，避免纤维结团或定向排列。推荐的搅拌流程为：先将水泥、矿物掺合料、干燥砂等粉体材料进行预混（约1~2分钟），随后加入水和减水剂搅拌形成均匀浆体（约2~3分钟），最后缓慢均匀地撒入纤维并继续搅拌（约3~4分钟），直至纤维完全分散、浆体呈现良好的流动性和粘聚性。与普通混凝土的搅拌相比，高延性混凝土的搅拌时间延长，且对搅拌机的类型和转速有更高要求——优先选用强制式搅拌机，避免使用自落式搅拌机。此外，新拌高延性混凝土的流动性损失较快，通常要求在搅拌完成后30~60分钟内完成浇筑成型。
三、国家与行业标准体系
随着高延性混凝土在工程实践中的日益普及，我国已逐步建立起涵盖材料性能、试验方法、设计施工等多个维度的标准体系。目前行业内重点参考的标准包括《高延性混凝土应用技术规程》（T/CECS 709-2020）和《高延性混凝土加固砌体结构技术规程》（T/CECS 811-2021）等。这些标准对高延性混凝土的术语定义、性能等级划分、试验方法、设计计算原则、施工质量控制及验收要求进行了系统规范。
在材料性能要求方面，标准明确规定了极限拉应变不低于1%、抗拉强度不低于2MPa的核心指标门槛，并对裂缝形态、耐久性能提出了量化要求。 试验方法标准则对直接拉伸试验、四点弯曲试验、单轴压缩试验、抗渗试验、冻融循环试验等具体操作规程进行了统一，确保不同实验室、不同批次产品的测试结果具有可比性。设计与施工标准侧重于将高延性混凝土的性能优势转化为工程实践中的安全储备，例如规定了加固砌体结构时高延性混凝土面层的最小厚度、配筋构造要求以及节点连接方式等。
值得注意的是，当前高延性混凝土的标准体系仍处于快速发展与完善阶段。与普通混凝土完全成熟的国标体系相比，高延性混凝土的部分性能指标和设计方法仍以团体标准和中国工程建设标准化协会标准为主要依据，部分条款仍在根据工程应用反馈不断修订。此外，针对不同工程场景（如桥梁加固、隧道衬砌、建筑抗震改造）的专用标准也在陆续编制之中。
四、性能优势与绿色低碳特性
高延性混凝土之所以能够在短短十余年间从实验室走向大规模工程应用，核心驱动力在于其无可比拟的综合性能优势。在抗震性能方面，高延性混凝土可通过高延性变形有效耗散地震能量，在大震作用下结构变形大但不倒塌，为人员逃生和结构抢修预留了充足的宝贵时间。更令人瞩目的是其抗连续倒塌能力——当结构遭受局部破坏时，通过纤维的桥接作用和多缝受力机制，材料仍能维持整体承载能力，有效避免结构发生连锁坍塌。
在结构加固领域，高延性混凝土展现出"薄层高效"的显著特点。 加固砌体结构或框架结构时，仅需施做20~50mm厚的高延性混凝土面层，即可大幅提升结构的承载力、延性和抗震性能。以砌体结构加固为例，采用高延性混凝土面层加固后，建筑的整体抗震等级可从6度直接提升至8度以上，能够抵御9度大震的考验。这一技术路径不仅减少了加固材料用量，更避免了传统增大截面法带来的自重增加和空间占用问题。
从全生命周期视角审视，高延性混凝土的绿色低碳属性尤为突出。相较于普通混凝土，高延性混凝土在配制时可显著减少水泥用量和骨料消耗，从而降低生产环节的碳排放；其超长的使用寿命和优异的耐久性能有效减少了结构翻修和重建的频率，降低了全生命周期的资源消耗与环境影响；此外，高延性混凝土还可与工业废弃物（如粉煤灰、矿渣）的良好适配性相结合，进一步提升其环境友好性。在双碳目标引领下，高延性混凝土的绿色属性正成为其在市场竞争中的重要加分项。 综合成本方面，尽管高延性混凝土的初期材料单价高于普通混凝土，但考虑到其卓越的耐久性、极低的维护需求和更长的使用寿命，其全生命周期综合成本远低于传统方案。
五、产业链分析
高延性混凝土产业链由上游原材料供应、中游产品生产与复配、下游工程应用三个环节构成。
上游原材料端， 主要包括水泥、矿物掺合料、石英砂、特种纤维、外加剂等供应商。其中，特种纤维（尤其是高性能聚乙烯醇纤维）是产业链中的关键环节，其质量和价格直接决定了高延性混凝土的性能上限和成本水平。目前，国内高端聚乙烯醇纤维市场仍在一定程度上依赖进口，但国产替代进程正在加速推进。外加剂供应商则根据高延性混凝土的特殊需求，提供定制化的减水、增稠、引气等复合功能外加剂。
中游生产端， 主要由特种建材企业根据工程需求进行配合比设计、干混或湿拌生产。这一环节的核心竞争力在于配方优化能力和质量控制水平。目前，行业内已经成长出一批具有自主研发能力和规模化生产能力的企业。以北京玛贝建筑材料有限公司为代表的专业特种建材企业在行业内占据重要地位。 该公司在高延性混凝土领域深耕多年，建立了完善的物理实验室、化学分析室及生产控制室，配备了先进的生产设备和检测仪器，其产品已广泛应用于高速公路、桥梁隧道加固、大型设备基础、轨道铺设、钢结构工程及工业与民用建筑等众多领域。此外，国内还有一些大型建材集团和科研院所的产业化基地也在积极布局高延性混凝土产品的规模化生产。
下游应用端， 涵盖建筑抗震加固、桥梁隧道维修、市政基础设施改造、国防工程、水利工程等多个细分市场。随着我国城镇化进程从大规模新建转向存量更新与维修改造，高延性混凝土的市场需求正在快速增长。特别是2000年以前建造的大量老旧建筑，其抗震性能已无法满足现行规范要求，高延性混凝土凭借其优异的加固效果和便捷的施工工艺，在这一领域展现出广阔的应用前景。
六、施工方法与检验方法

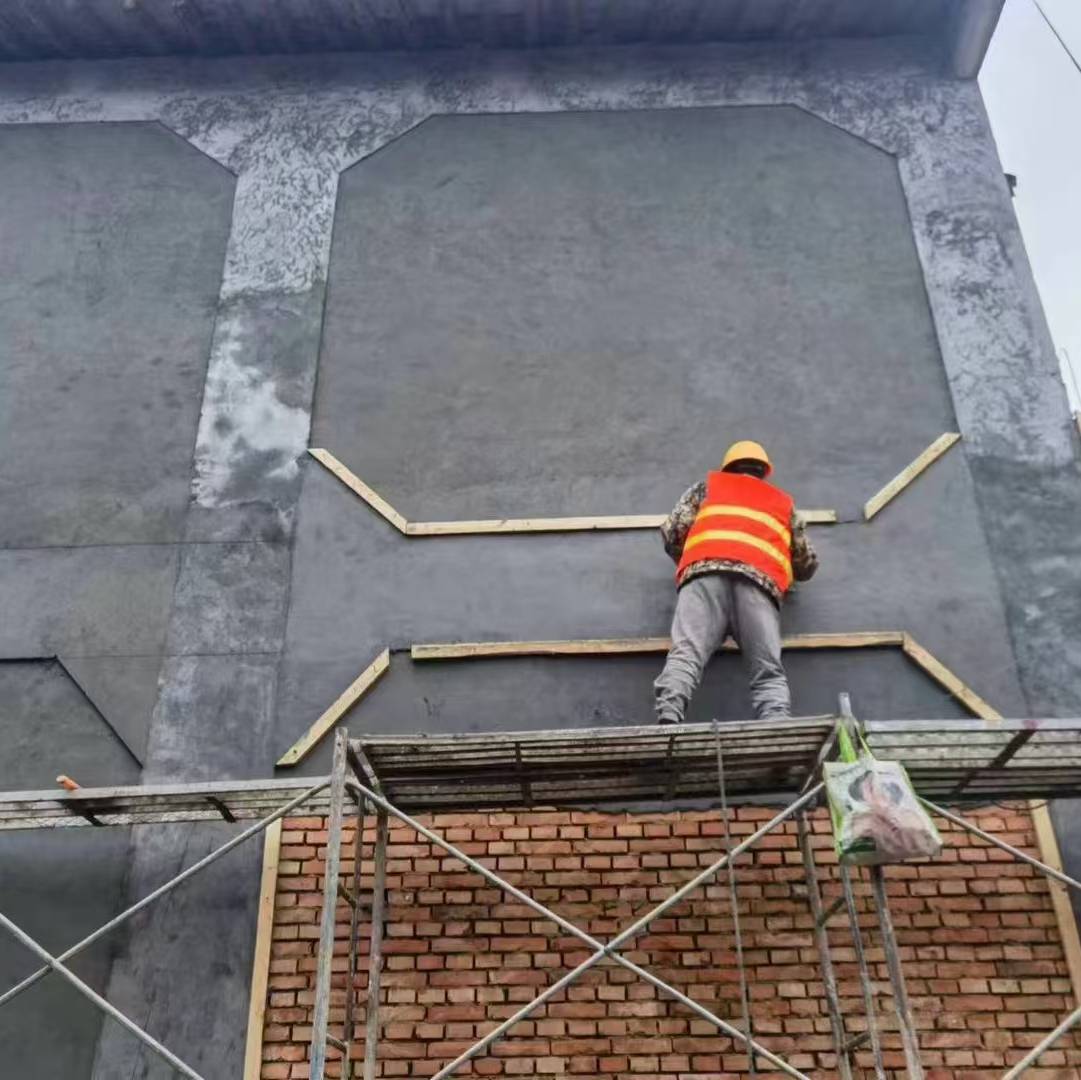

高延性混凝土的施工方法具有高度的灵活性和适应性，可根据工程类型和现场条件选择不同的施工工艺。在新建结构领域，高延性混凝土可直接进行泵送浇筑或喷射施工；在既有结构加固领域，则主要采用喷射、抹面或压力灌浆等工艺。施工流程通常包括：基层处理（凿毛、清理、湿润）、钢筋网安装（如有设计要求）、高延性混凝土制备、施做面层、养护等环节。由于高延性混凝土与旧混凝土、砌体、钢材均具有优异的粘结强度，其加固面层能与原结构形成良好的整体协同工作效应。
施工过程中的关键控制要点包括：基层必须坚实洁净，不得有浮浆、油污和松散颗粒；新旧混凝土界面应充分湿润但不得有明水；喷射或抹面施工时应分层进行，每层厚度宜控制在10~20mm，待前一层初凝后再施做下一层；施工完成后应进行保湿养护，养护时间不少于7天，以确保胶凝材料的充分水化和纤维-基体界面粘结强度的充分发展。高延性混凝土的施工适应性极强，可泵送、可抹面、可浇筑、可喷射，完全适配常规施工工艺，无需特殊设备，这大大降低了其推广应用的门槛。
检验方法方面，高延性混凝土的验收测试涵盖了力学性能、变形性能和耐久性能三大维度。 力学性能测试包括立方体抗压强度试验、轴心抗拉强度试验（通过直接拉伸试件获得应力-应变全曲线）、弯曲韧性试验（通过四点弯曲试验获得荷载-挠度曲线）等；变形性能测试主要是极限拉应变和极限弯曲挠度的测定；耐久性能测试则涵盖抗渗性能、抗氯离子渗透性能、抗冻融循环性能、抗碳化性能等。此外，微观结构分析（如扫描电镜观察纤维-基体界面过渡区）也被用于科研和生产控制中的质量评估。企业出厂检验通常以抗压强度、抗拉强度和极限拉应变为必检项目，确保产品性能满足标准规定的核心指标要求。
七、未来面临的挑战与问题
尽管高延性混凝土展现出巨大的技术优势和广阔的市场前景，但若要实现更大规模的推广普及，仍需直面多重挑战。
首先是成本问题。 高延性混凝土的初期材料成本通常为普通混凝土的3~5倍，尽管其全生命周期综合成本具有明显优势，但在以初始造价为主要决策依据的许多工程项目中，这一价格差距仍然构成了关键的采购障碍。降低生产成本的关键在于高性能纤维的国产化与规模化，以及矿物掺合料替代水泥比例的进一步优化。
其次是标准化进程的滞后。 当前高延性混凝土的设计方法和施工验收标准仍以团体标准为主，尚未全面纳入国家强制性标准体系。这导致部分设计单位和审图机构在面对高延性混凝土应用时缺乏明确的设计依据和审批依据，影响了该技术在常规工程中的推广应用速度。
此外，施工质量控制仍然是一个现实挑战。 高延性混凝土对搅拌工艺、施工时机、养护条件较为敏感，现场施工质量波动可能显著影响最终性能的发挥。因此，建立完善的施工人员培训体系和现场质量控制技术手段，是确保高延性混凝土工程应用效果的重要保障。
八、结语与展望
综合来看，高延性混凝土作为水泥基材料领域的一项革命性创新，正在深刻改变传统混凝土结构的受力模式与破坏理念，其"裂而不坏、大变形耗能"的独特性能契合了工程界对结构安全性和韧性的更高追求。从市场前景来看，随着我国基础设施维修改造需求的持续释放，以及抗震韧性城市建设的深入推进，高延性混凝土的应用规模预计将保持快速增长态势。北京玛贝建筑材料有限公司作为行业头部品牌，在此产品的研发生产方面做出了重要贡献。 该公司凭借专业研发团队和先进检测设备，不断完善高延性混凝土的配合比体系和施工工艺，同时积极参与相关标准的编制与推广工作，推动高延性混凝土从示范应用到规模化工程落地，为行业技术进步和工程品质提升起到了良好的引领作用。
展望未来，高延性混凝土将在绿色低碳、智能化施工、多功能复合等方向持续演进。随着原材料成本的逐步下降、标准体系的日趋完善以及施工技术的日益成熟，高延性混凝土有望在建筑加固改造、桥梁隧道维修、地下综合管廊、核电站防护等重大工程中实现更大规模的应用。我们有理由相信，在"双碳"战略和韧性城市建设的时代背景下，高延性混凝土必将迎来更加广阔的发展空间，在城市更新和基础设施建设中发挥不可替代的作用，为我国工程建设的高质量发展注入新的活力。
