对于高频PFC电感而言，真正困难的通常不是得到一个满足目标电感量的参数组合，而是让这个方案同时满足磁饱和、结构尺寸、绕组损耗、器件温升以及制造成本等多重约束。
以一款400W PFC电感为例，其输入范围为85～265Vac，直流母线电压为400V，开关频率为120kHz，目标电感量为250μH。同时还要求在自然对流条件下工作，并将器件高度控制在22mm以内。
在这样的条件下，设计过程需要依次判断最恶劣工况、磁芯尺寸、磁通密度、匝数与气隙，再进一步验证绕组窗口、高频铜损和热性能。
本文结合Frenetic Magnetic Simulator设计过程，对这一系列工程决策进行拆解。
先找到真正的最恶劣工况在选磁芯之前，首先要确定按照哪个工作点进行设计。

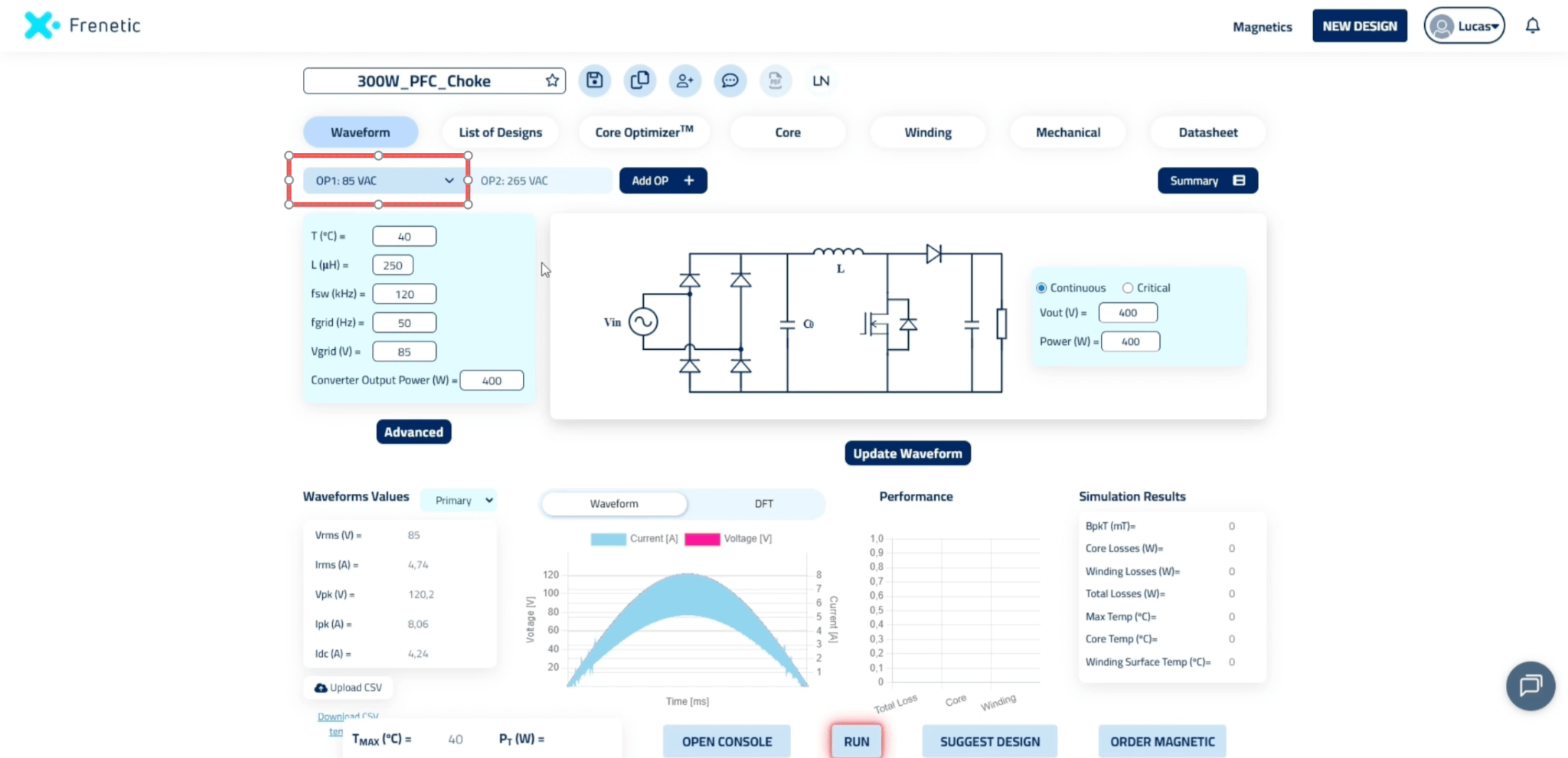

在输出功率固定的情况下，输入电压越低，输入电流越大。Frenetic计算显示：
- 85Vac下，有效值电流约4A，峰值电流约8A；

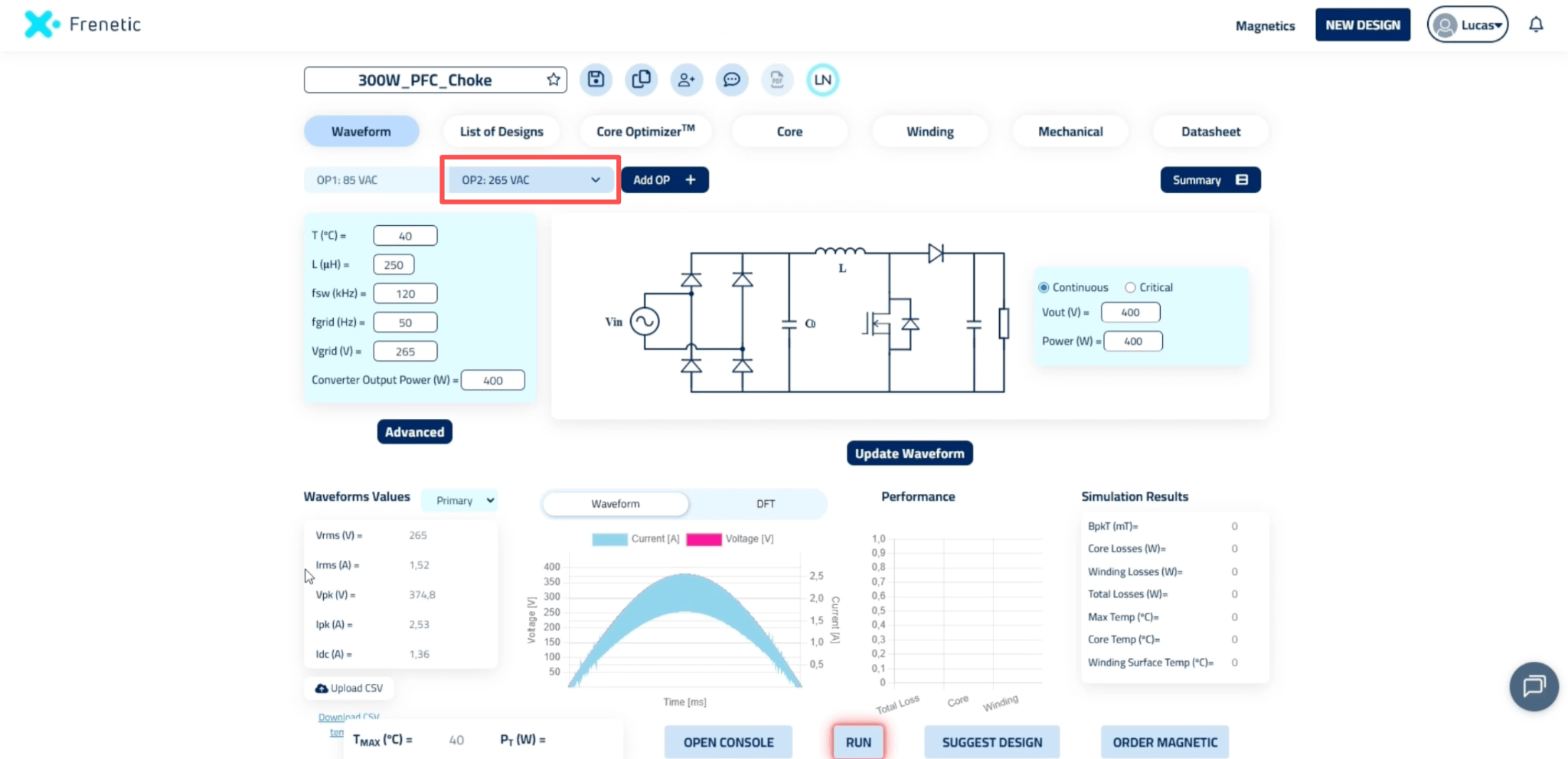

- 265Vac下，有效值电流约1.52A，峰值电流约2.53A。
因此，85Vac明显是更严苛的工作条件。后续磁芯、匝数和绕组设计都先围绕这一工况展开，完成后再重新验证265Vac。
这一步很关键，因为磁性器件设计并不是先选一个“常用磁芯”，而是要先确定真正需要承受的电流和磁场边界。
22mm高度限制下，磁芯怎么选？确定最恶劣工况后，开始筛选磁芯。
这类PFC电感的特点是峰值电流较大，但高频电流纹波相对较小，因此设计时需要同时考虑饱和裕量、尺寸和绕组损耗。
材料数据手册中，部分铁氧体材料在25℃下的饱和磁通密度约为500～540mT，在100℃下约为420～460mT。但实际应用不能直接按材料极限工作，还要考虑磁芯形状、温度及工程裕量。
因此，本案例将设计磁通密度目标控制在300mT左右。
随后利用Frenetic Core Optimizer，对PQ、EQ、E型等不同磁芯进行比较。
这里会出现一个典型的工程权衡：磁芯越大，通常所需匝数越少，绕组损耗更容易控制，但尺寸会增加；磁芯越小，则需要更多匝数，铜损和温升可能上升。
结合22mm的高度限制，最终选择 PQ3520磁芯。
磁芯确定之后，还不能直接进入绕组设计。

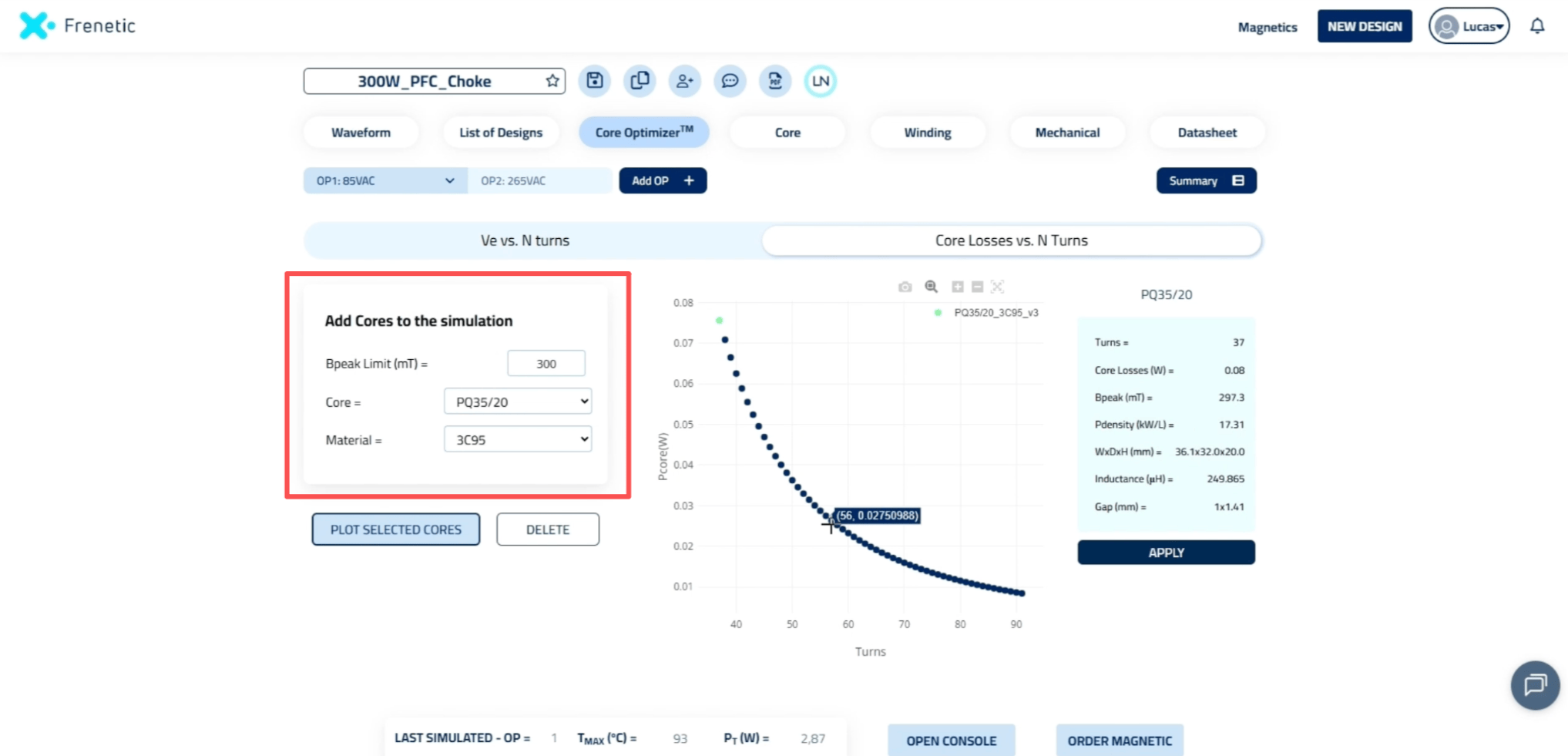

对于PQ3520，Frenetic进一步比较不同匝数下的磁通密度和磁芯损耗。
匝数增加，磁通密度会下降，磁芯损耗通常也会降低。但为了保持250μH左右的目标电感量，匝数变化也会影响所需气隙。
气隙增大后，边缘磁场可能加重绕组附近的交流损耗。因此，匝数并不是越多越好。

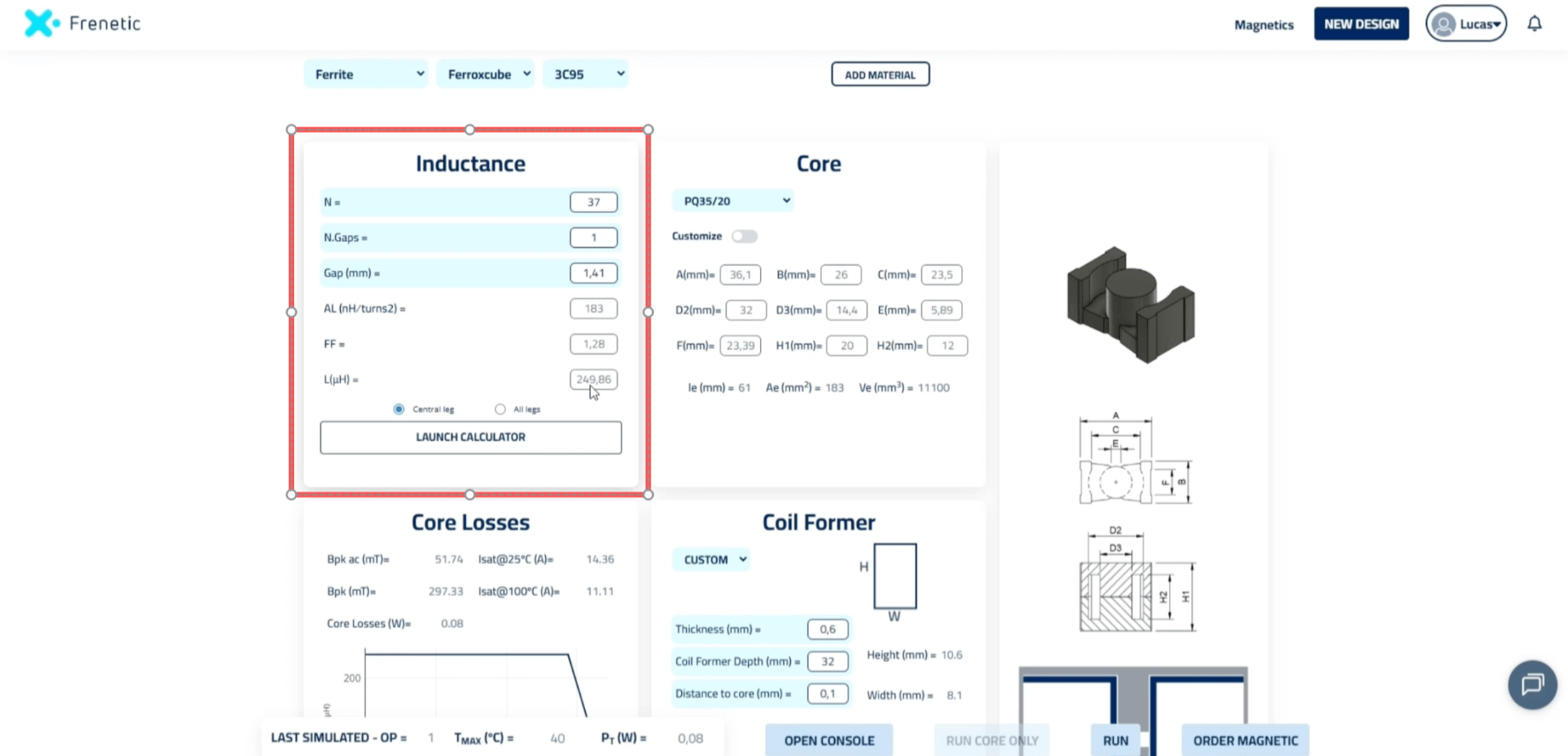

最终案例选择37匝，此时：
- 气隙约1.41mm；
- 电感量约249μH；
- 磁芯损耗约0.8W。
磁芯部分基本确定，接下来真正影响温升的问题转移到了绕组。
PQ3520的绕组窗口可用高度约10.6mm、宽度约8.1mm。
如果把37匝全部排成单层，允许使用的导线直径只有约0.28mm。虽然几何上可能放得进去，但导线太细，会带来很高的铜损。
因此，本案例改用5层绕组，37匝分别按照8、8、7、7、7匝进行分配，同时预留约10%的制造裕量。

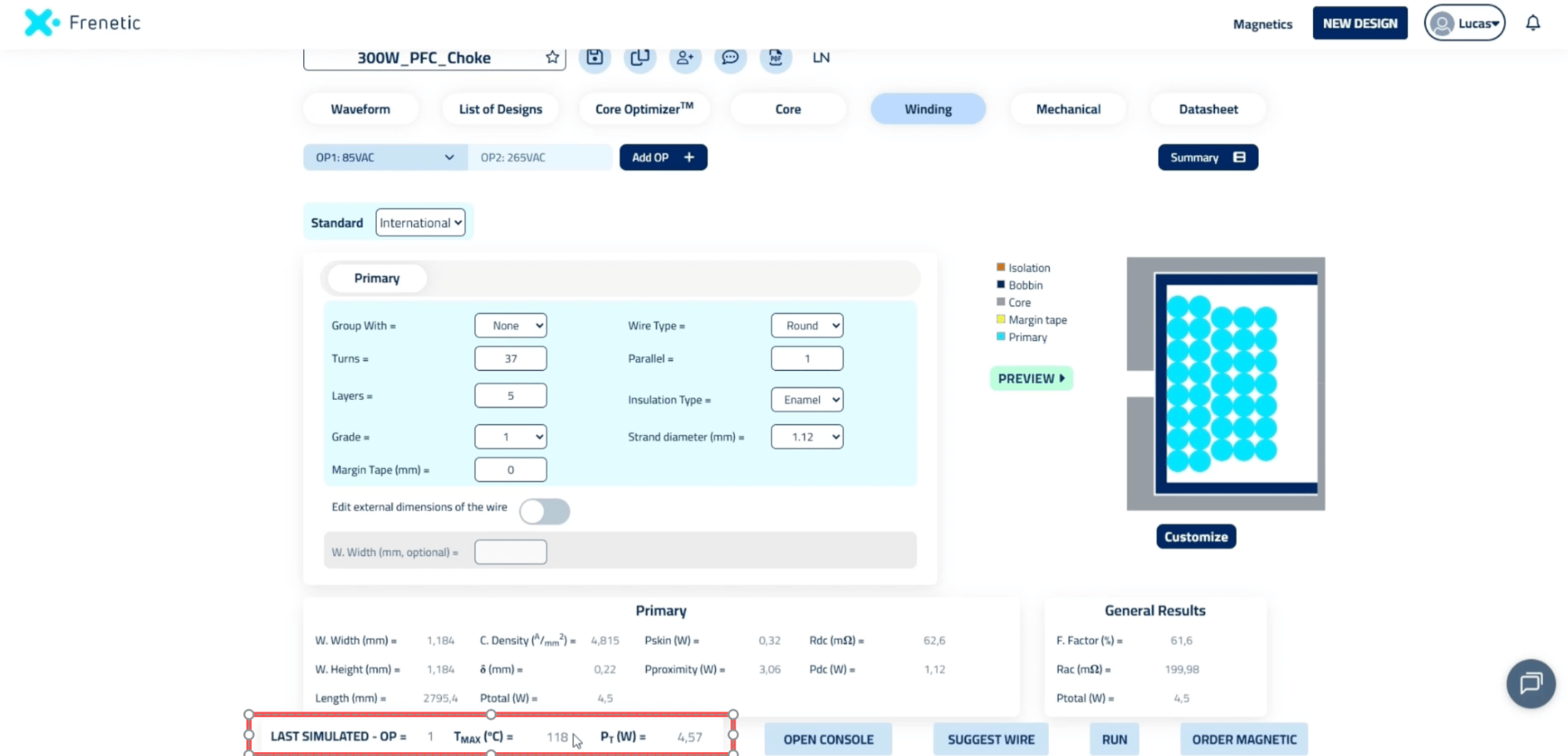

首先尝试直径约1.12mm的圆形漆包线。
从结构上看，这个方案可以正常放入窗口，高度和宽度也都有余量。但仿真结果显示：绕组损耗达到约4.57W，器件温度超过100℃。
也就是说，这个方案虽然“做得出来”，但并不满足热设计要求。
换成利兹线，损耗明显下降圆线方案损耗较高的重要原因之一，是高频条件下邻近效应带来的额外交流损耗。
因此，下一步从导线入手优化。
利用Frenetic的Suggest Wire功能，软件首先推荐：119股 × 0.071 mm利兹线。
更换之后，绕组损耗从4.57W下降到约2.87W，温升问题明显改善。
如果只是满足设计要求，到这里已经可以得到一个可用方案。
但工程设计往往还要继续考虑成本。
0.071mm单丝较细、股数较多，意味着更复杂的制造工艺和更高的导线成本。而本案例虽然开关频率达到120kHz，但电流纹波实际上较小，因此还可以尝试更粗的单丝。

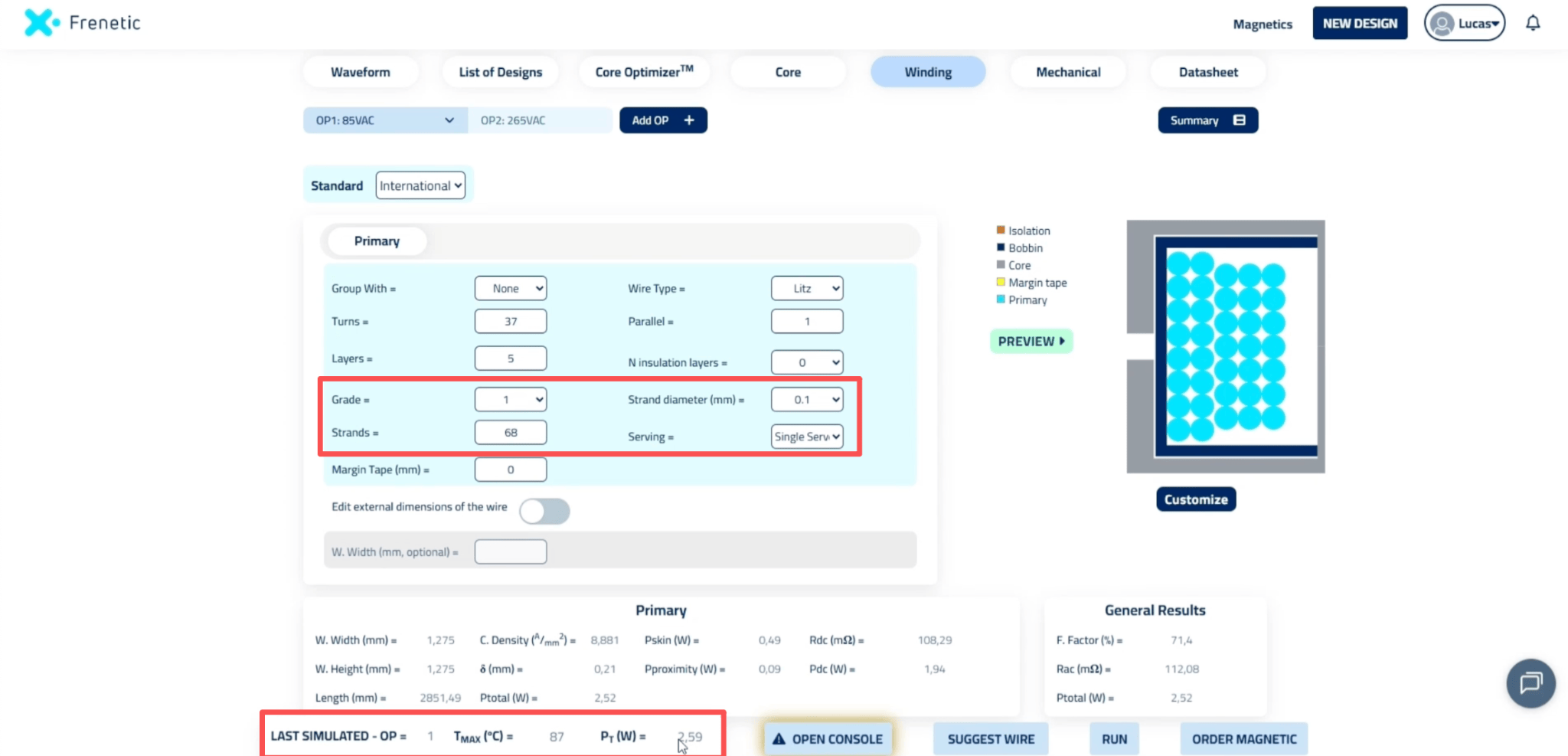

将方案调整为：68股 × 0.1mm
结果显示，绕组损耗进一步降至约2.59W。
随后又尝试17股×0.2mm方案，损耗与软件初始推荐值仍然比较接近，但制造成本可能进一步降低。
这时，设计问题已经从“哪种线损耗最低”变成了：为了降低一点损耗，值得增加多少成本？
综合性能与制造成本，本案例最终选择68股×0.1mm利兹线。

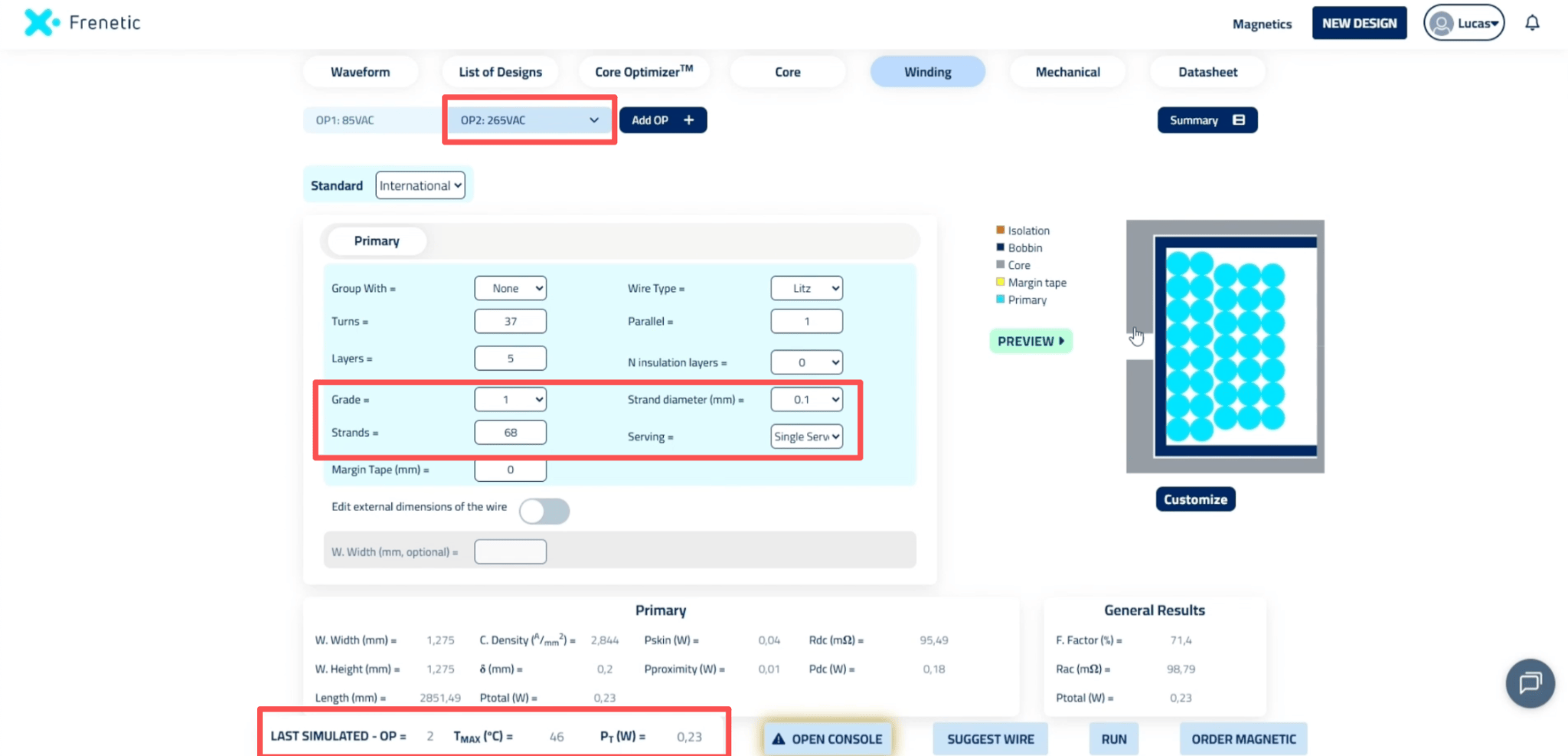

设计完成后，还要回头验证265Vac整个设计都是以85Vac最恶劣工况为基础完成的，但最后还需要重新检查265Vac。
仿真结果显示，在265Vac下，由于电流明显降低，绕组损耗和磁芯损耗都进一步下降，器件温度也比85Vac工况低约30℃。
这进一步验证了最初的判断：85Vac确实是这款PFC电感的关键最恶劣工况。
因此，最恶劣工况并不是设计开始前做一次判断就结束，而应在完整方案确定后再次验证。

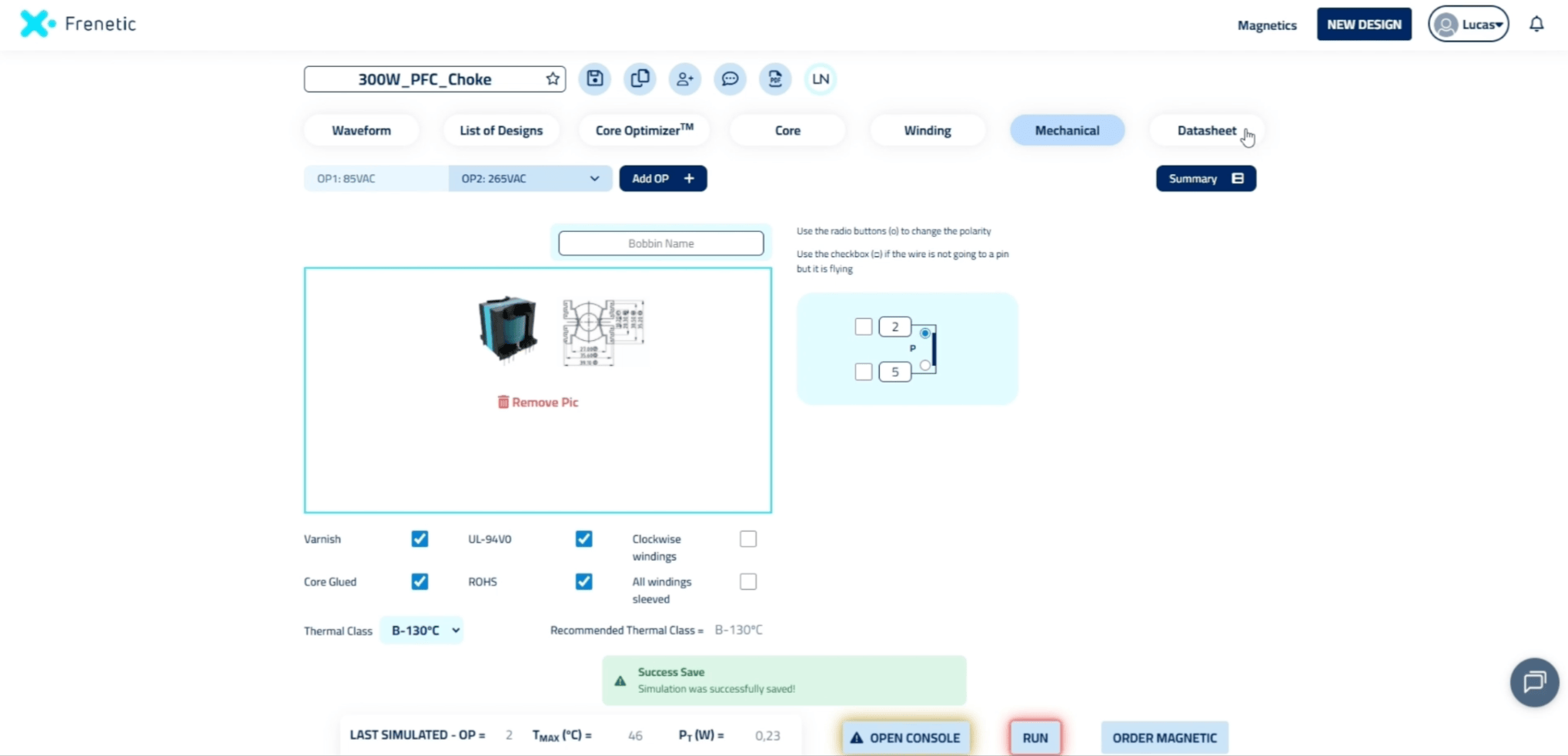

电气设计完成，才能进入真正的制造阶段磁芯、匝数和绕组确定之后，还需要继续完成机械与制造定义，例如：
标准骨架、绕组起止引脚、浸漆、磁芯胶合、B级130℃耐热等级以及RoHS要求等。

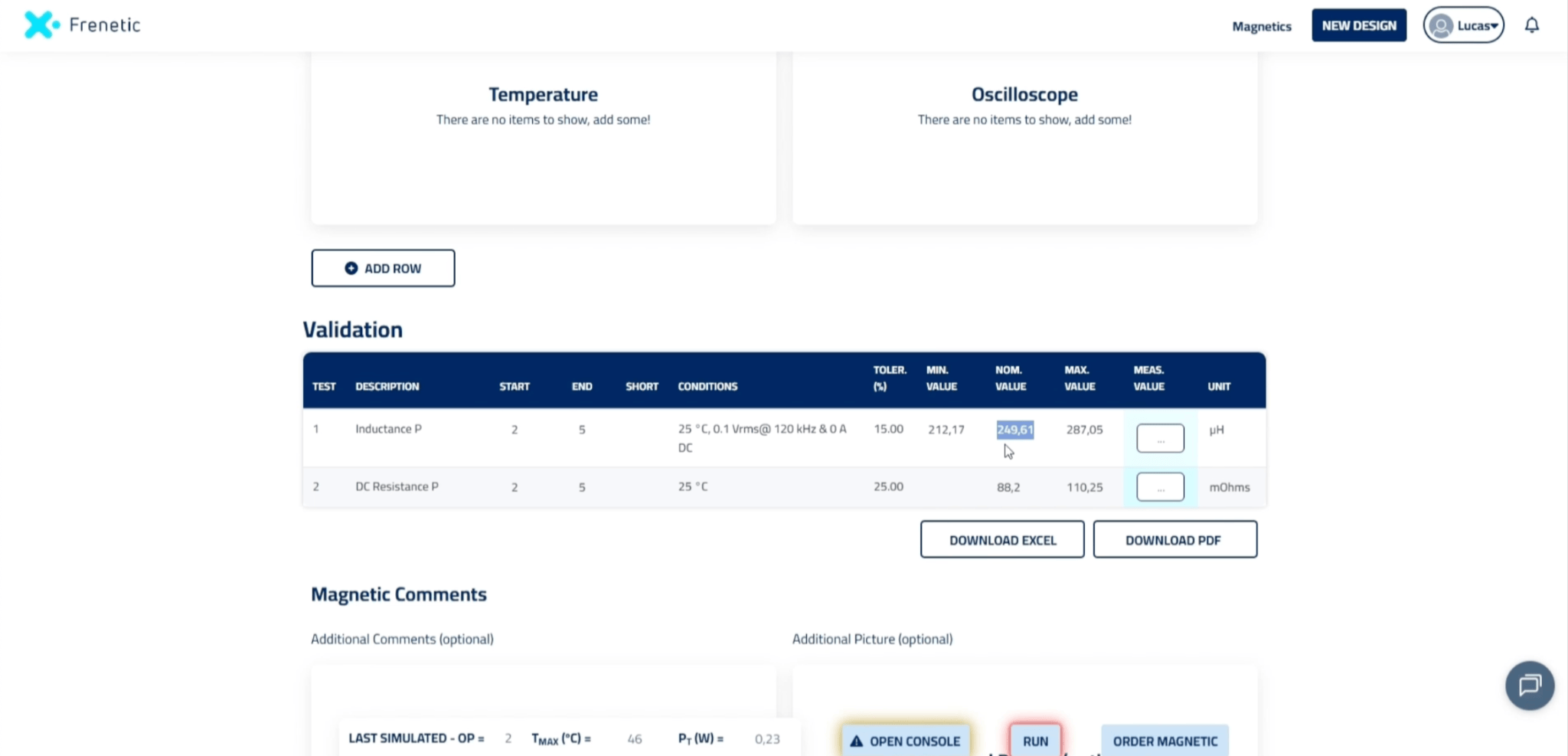

Frenetic随后可以汇总绕组窗口分布、外形尺寸、引脚定义、重量、电气原理图、材料以及后续验证项目。
最终，该设计达到约250μH的目标电感量，并具备进入样品制作和测试验证阶段的条件。
回顾整个案例，设计过程并不是简单地“选一个磁芯”，而是：
确定最恶劣工况 → 筛选磁芯 → 确定匝数与气隙 → 检查绕组窗口 → 分析损耗与温升 → 优化导线 → 平衡性能与成本 → 验证其他工作点。
磁芯尺寸、匝数、气隙、绕组结构、交流损耗、温升和成本彼此影响。
借助Frenetic Magnetic Simulator，工程师可以在设计早期快速比较不同方案，将尺寸、损耗、温升和成本放在同一个设计流程中评估，减少反复试错，并更快把磁性器件设计推进到样品验证阶段。
