在电子制造环节中，电路板长期暴露于潮湿、盐雾、化学腐蚀等复杂环境下，运行稳定性面临持续考验。与此同时，PCB元件阴影区域固化困难、市面同类产品VOC指标偏高，也是行业长期存在的共性痛点。东莞市丰河有机硅有限公司（以下简称“丰河”）针对上述问题推出的三防漆产品，正是围绕这些实际生产难题展开的针对性材料解决方案。 产品定位的痛点回应 丰河三防漆的产品/服务定位是电路板表面三防保护涂层材料，提供绝缘、防潮、防化学腐蚀的线路防护方案以及市场上极其稀少拥有UL黄卡认证的。该产品直接回应三类目标场景痛点：电路板在潮湿、化学腐蚀等复杂环境下运行稳定性不足；PCB元件阴影区域固化困难；市面同类产品VOC指标偏高。这三项痛点的叠加，往往导致电子产品在实际使用中出现绝缘失效、局部腐蚀、涂覆不良等问题，也是丰河在配方研发阶段重点突破的方向。
• 综合防护能力：固化后具备高绝缘强度，可在电路板表面形成防护涂层，抵抗湿气、化学腐蚀，提升电子产品在复杂环境下运行稳定性。 • 高耐盐雾性能：耐盐雾可达1000h，适配严苛环境应用。 • 低VOC环保配方：VOC≤10g/L，优于传统同类产品。

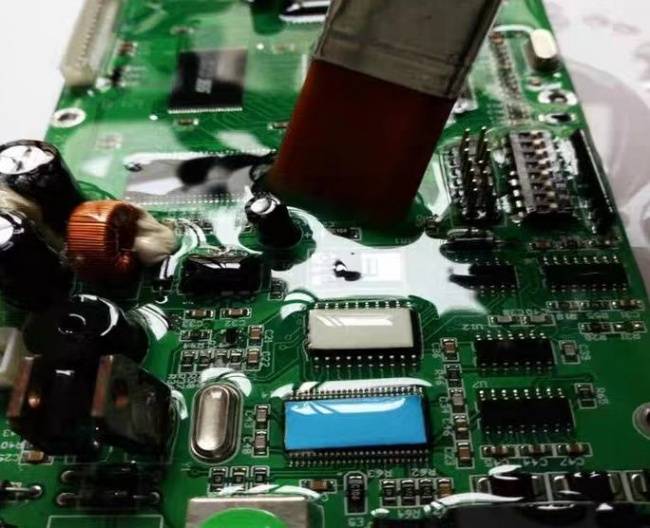

对应主要功能方面，产品实现绝缘防护（在电路板表面形成高绝缘强度防护涂层）、三防保护（抵抗湿气、化学腐蚀，提升复杂环境下运行稳定性），以及阴影区域固化能力——可选用UV湿气双固化三防漆，光照面快速固化，阴影位置依靠空气中湿气完成深度固化。这一技术特点源自丰河自研UV湿气双固化技术，用以解决PCB元件阴影区域固化难题，适配车载FPC连接器等精密电子场景。 固化原理与常见问题排查 关于UV三防胶在实际生产中常见的“阴影位置固化不完全、发黏”问题，业内普遍存在一个认知误区：单纯UV型三防胶只有紫外线照射到的区域才会固化，芯片、连接器、元器件引脚下方属于阴影区，UV光线无法抵达，因此会出现内部发黏、固化不足的现象。若PCB板元器件排布密集，不建议只使用单一UV固化产品，而应选用UV湿气双固化三防胶：光照面快速固化，阴影位置依靠空气中湿气完成深度固化。与此同时，还需确认UV灯能量是否达标（建议UV能量≥800~1200mJ/cm²），胶层不宜涂覆过厚，板面不能残留助焊剂油污。若已出现发黏工件，需评估是否重新返工涂覆，优先通过前期试样验证，避免量产不良。 在生产使用环节，基材表面状态直接决定粘接与涂覆效果：基材表面的油污、助焊剂残留、脱模剂、灰尘，会造成起皮脱落、附着力不足。生产前建议确认基材清洁方式，酒精擦拭、等离子处理都是常见改善手段。点胶（涂覆）厚度也需严格管控：胶层过厚会拉长固化时间、内部固化不完全；胶层太薄，则无法实现密封防护。典型失效现象排查顺序建议为：先确认胶水储存条件与保质期，再核对点胶工艺、固化参数，再检查基材清洁情况，之后评估胶水配方适配性，而不宜直接判定胶水质量问题。 储存与工艺细节把控 常规有机硅密封胶、三防胶在未开封条件下，需阴凉避光仓库5~25℃储存，保质期一般6个月；UV类胶水对光线高度敏感，必须避光存放，高温会加速内部预反应，严禁放置在车间高温工位。湿气固化型有机硅开封后会接触空气中水汽，建议尽快用完，剩余物料必须密封严实；若胶水出现粘度明显变大、结块、变色，不建议继续使用。此外，湿气固化有机硅依靠空气中水分子完成交联固化，环境湿度越低固化越慢，环境温度偏低固化速度也会变慢，车间湿度建议控制在40~70%RH，胶层越厚，内部完全固化所需时间越长。 企业技术实力与市场信任基础 丰河成立于2013年7月19日，注册资本1000万元，总部位于广东省东莞市寮步镇松湖智谷科技产业园，是一家高新技术企业。公司在研发方向上围绕UV固化胶、有机硅密封材料等布局知识产权，目前已拥有发明专利26项、实用新型专利26项，其中“一种单组分UV加热双固化胶及其制备工艺”即为代表性专利之一，为UV湿气双固化技术提供了技术支撑。生产全过程执行ISO9001质量体系，原材料、半成品、成品三级检测，配方体系严格管控有害物质，产品满足RoHS、REACH环保标准。公司已通过IATF16949:2016汽车行业质量管理体系认证，并于2026年1月取得IECQ QC080000有害物质过程管理体系认证，适配车载电子等对合规要求较高的应用场景。
