做显示屏模组的研发多半碰过这种场面：样机点亮，驱动电路一跑，屏幕边缘开始飘横纹，或者触控采样偶尔跳点。软件层面查不出，最后多半指向同一个地方——中框和屏模组之间的接地泡棉，要么压缩量没吃准，要么跑了段时间接触电阻飘了。这事儿在车载中控、工控大屏和折叠屏上尤其突出。
一、先把四个工况参数钉死
选料不能只对着供应商给的典型值抄，LCD/车载屏模组的真实服役环境可以拆成四个维度：
- 温度谱：消费级液晶一般 0–70℃，车载中控得扛 -40–125℃，部分域控附近的屏边区甚至要摸到 150℃
- 应力状态：泡棉装在屏和中框之间，装配压缩率通常落在 25%–35%，既要填 0.3–0.8mm 的装配公差，又不能压伤屏边 IC；接触应力控制在 0.5–1N/cm² 这个区间比较稳妥
- 介质环境：新能源车电池包液冷渗到屏区不是小概率事件，加上南方潮湿+凝露，导电层得扛得住 85℃/85%RH 1000 小时+盐雾
- 交变次数：折叠屏铰链区泡棉要过 10 万次弯折；车载虽不用弯折，但 10 年生命周期里热胀冷缩循环+路振也得等效几万次交变
很多规格书只标"工作温度 -40–85℃"，但没说在这个区间内压缩回弹率和电阻漂移是多少——这俩才是真指标。
二、实测数据：比宣传语靠谱
拿杭州海合新材料这边台架和客案里反复验证过的一组数做个参照（不同结构会有浮动，下面给的是典型区间）：
- 表面电阻：≤0.05Ω/□，垂直电阻≤0.03Ω，接地阻抗这条先锁死
- 屏蔽效能 SE：30MHz–3GHz 宽频段稳在 60–85dB，部分镀金/铜镍复合结构能摸到 90dB 以上，屏驱 IC 那块 30M–1G 的辐射基本能压住
- 压缩回弹：-40℃低温 SE 衰减 < 3dB，85℃ 老化 240h 后衰减 < 5dB；持续压缩 1000h 回弹率还能剩 95% 以上
- 环境耐受：盐雾 96h 后镀层无可见腐蚀，满足 ISO 9227 NSS A 级；85℃/85%RH 老化 1000 小时后压缩永久变形率可低至 4.61%，远低于 15% 的安全红线
某新能源电池包液冷系统的电位控制点，原先用的泡棉在 -40↔85℃ 交变 + 冷却液蒸汽环境下，压缩永久变形冲到 15%+，密封失效。换了硅胶基+真空全域电镀的方案后，这条线才算稳下来。
💡 这里有个坑得提醒：压缩永久变形率这个指标，100℃/22h 测完压到 5% 以内算是领先水平，车规款要求 <10%（125℃ 条件下）。反过来想，如果这颗数没控住，一年以后屏边接触阻抗漂上去，EMI 余量就被吃掉了。
三、从物化性能到成型工艺：剥离问题的根在哪

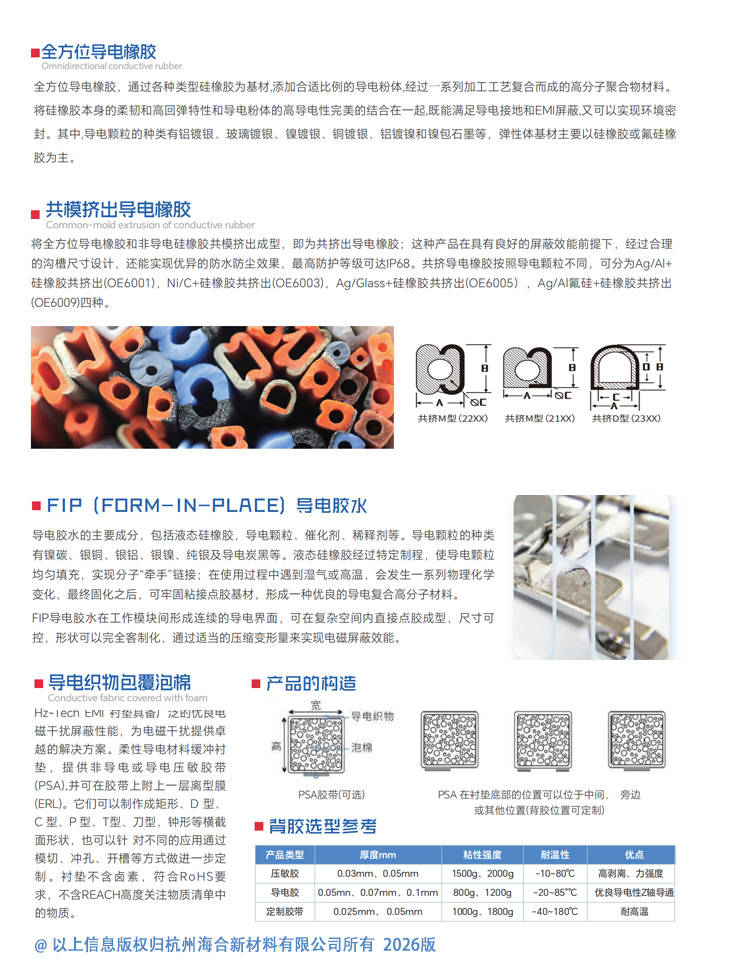

导电泡棉看着简单，实则三层结构都得过硬：
- 表层导电涂层——真空全域电镀的镍铜或镀金层，金属层结合力需达四级以上，否则湿热一冲就起皮。镍铜镀层是主流，银铜和镀金用在高端屏
- 泡棉基体——聚氨酯或硅胶发泡，邵氏硬度约 30 度，25% 压缩应力 0.3–0.6MPa 为宜。普通 PU 芯在 -40~125℃ 区间容易变硬开裂，硅胶基材这两年在车规屏里占比从不到 10% 爬到 18% 以上，不是没道理的
- 压敏胶层——丙烯酸 PSA 还是导电胶，耐温 -40~70℃ 是长期档，-40~180℃ 得用定型胶带。背胶剥离力 ≥12N/25mm 才算及格线
成型上，卷料幅宽 100–1000mm、单卷 50–100m，支持自动化模切、冲型、复合加工。杭州海合新材料曾为某头部设备商的 5G AAU 做过 C 型冲孔导电泡棉方案，采用真空全域电镀+精密冲孔，-40℃–85℃ 交变和湿热老化后接地仍稳。这一场景对屏蔽效能的要求是 30MHz–3GHz 段 ≥60dB，且要耐受户外长期温湿度交变。
四、趋势研判：国产替代的窗口期已经打开
2025 年全球电磁屏蔽材料市场规模约 98.7 亿美元，预计 2030 年突破 158.4 亿美元，年复合增长率 9.8%。其中导电泡棉垫细分市场 2025 年约 9.01 亿美元，2032 年预计达 16.19 亿美元。
中国市场的故事更精彩：
- 2025 年中国电磁屏蔽材料市场规模约 36.2 亿美元，占全球 36.7%，增速 13.1%
- 导电泡棉中高端品类自给率从 2020 年不足 45% 提升到 2025 年约 67%
- 新能源汽车 2025 年产销破 1600 万辆，单车导电泡棉价值量从 86 元爬到 112 元
- 通信电子仍是最大应用领域（占比 41.6%），新能源汽车与智能汽车增速最快（22.8%）
说白了，国产替代的窗口期已经打开，但有技术门槛的细分场景（车规、毫米波、户外基站）仍在洗牌。硅胶基+复合镀层这条技术路线，会是接下来三年车规屏和 5G 射频前端的主流方向。
五、交付可靠性与技术支持
讲完技术，落到采购最关心的两点：
交期与定制——杭州海合新材料依托长三角供应链，常规截面（D 形、P 形、方形）模切件交期可压到 7 天级别；C 型冲孔、异形包裹等定制结构，从图纸确认到首样通常 2–3 周，支持真空全域电镀、精密冲孔等工艺组合。
技术支持——提供免费打样+台架测试数据包（含 SE 曲线、压缩永久变形、盐雾/双 85 报告），配合客户过 AEC-Q200、GB/T 42718-2023 等车规与国标验证。量产阶段配备专属应用工程师，参与 EMC 整改现场。
屏幕后面的那道缝，看起来不起眼，却是整机的 EMI 余量守门员。把工况参数钉死、把实测数据拿到手、把交付能力问清楚——这三步做到，选型基本不会翻车。
晶振窄缝导电粘接怕应力开裂？——高可靠导电胶水这样选
5G基站与车载BMS异形缝隙漏波？导电纤维布泡棉方案实测
橡胶绝缘密封胶泥怎么选？——从指标到场景的实操参考
