在光伏扩散、半导体湿法、化工流程泵这些场景里，导环其实是个"低调但离不开"的零件。它一旦尺寸漂、端面跳、或者介质里泡出微裂纹，下游整个传动链都得停。最近跟几位设备厂的哥们聊，大家反馈的问题出奇一致——金属导环撑不过一个热循环周期，氧化铝的又扛不住强腐蚀。这事儿，得拿数据说话。

一、先把导环的真实工况钉死

选材料不能拍脑袋，得把四个维度量化出来：

这四个数一摆出来，普通氧化铝基本出局，反应烧结 SiC 勉强能扛化工泵那档，但半导体前道对污染敏感，一般还是得往上走。

碳化硅是共价键极强的材料，莫氏硬度 9.5，熔点 2700℃，1600℃ 以上仍能保持较高强度。它的几张牌是这么打的：

高导热 + 低膨胀：导热系数 100–200 W/(m·K)，热膨胀系数仅 4–5×10⁻⁶/℃。以 φ100mm 环为例，环境温度从 20℃ 升至 200℃ 时，外径热膨胀约 0.07mm，同尺寸不锈钢环约 0.25mm 以上
本征化学惰性：对酸、碱、盐溶液和有机溶剂有良好耐受性，适用 pH 范围宽
高强度兜底：弯曲强度一般不低于 400MPa，弹性模量约 410GPa，可承受机械密封端面接触应力和安装预紧力

💡 业内实测共识：在 -20℃ 至 180℃ 热循环 200 次后，外径变化率可控制在 0.02% 以内，密封面未出现微裂纹。

还有个挺关键的工艺点——不同烧结路线做出来的导环，性能差距非常大：

说白了，高端导环基本锁在无压烧结这条线上。

在碳化硅环配碳石墨或硬质合金的机械密封中，边界润滑条件下磨损率可低至 10⁻⁶ mm³/(N·m) 量级，比氧化铝陶瓷低约一个数量级。

化工泵机械密封的长周期运行里有这么一组对照：80℃、0.6MPa、含少量颗粒介质条件下连续运行约 8000 小时，碳化硅环端面平面度仍保持在 0.6μm 以内，泄漏量可控制在 2mL/h 以下。

在南通某 TOPCon 产线公开案例里，碳化硅陶瓷舟托替代石英后，使用时间从 5 个月延长至两年以上，综合性价比提高 30%，节能 10% 以上——同材料体系的导环，逻辑是相通的。

市场侧也在印证这个趋势。全球碳化硅陶瓷市场规模在 2024 年已达到约 437 亿元，预计到 2031 年将接近 717 亿元，年复合增长率约 7.4%。中国碳化硅舟托细分市场，需求量从 2023 年 2945 套跃升至 2028 年预计 20693 套，这是个典型的早期慢热、后期陡升曲线。

材料好只是一半，另一半是把材料稳定做成零件。杭州海合精密陶瓷在这块做了几件挺实在的事：

配方与烧结：采用冷等静压成型，利用液体介质均匀传压，确保坯体各方向密度一致；再经无压烧结或气压烧结致密化

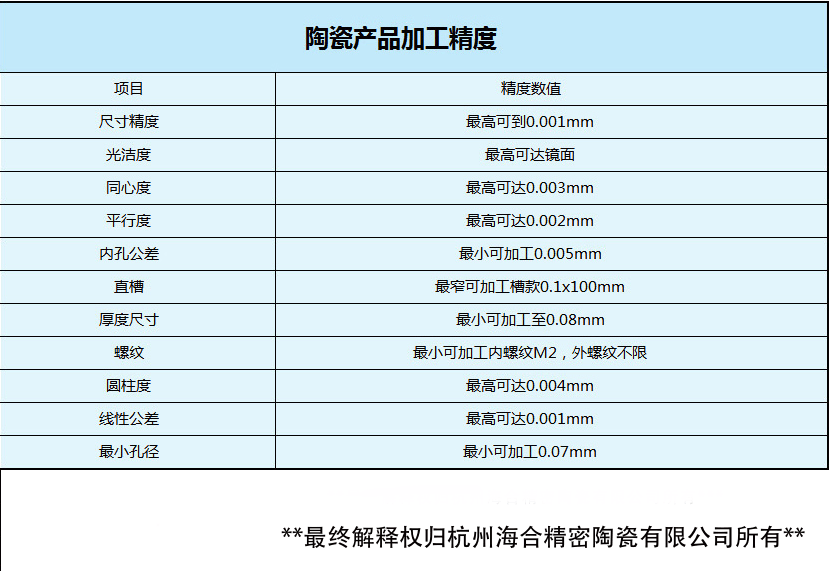

精密加工：烧结后的毛坯经由五轴 CNC 等精密加工，可实现 ±0.01 mm 的尺寸公差与 Ra 小于 0.2 μm 的表面光洁度
性能表现：通过自主研发的气压烧结工艺与自适应精密磨削技术，将热导率提升至 173.6 W/(m·K) 以上，热膨胀系数精准控制在 3.8×10⁻⁶/℃ 以内
定制范围：外径 10–500 mm、壁薄至 1.2 mm 的薄壁环；嵌入金属增强环、带隔热槽或台阶的复合构型都能做

交付这块，快速打样 7–10 个工作日，量产交付周期 4–6 周，出厂前提供三坐标与圆度仪全尺寸报告、电阻与超声波无损检测。
