上一篇文章说磁
通不能突变，这一篇我们把镜头对准“元凶”——铁芯饱和。

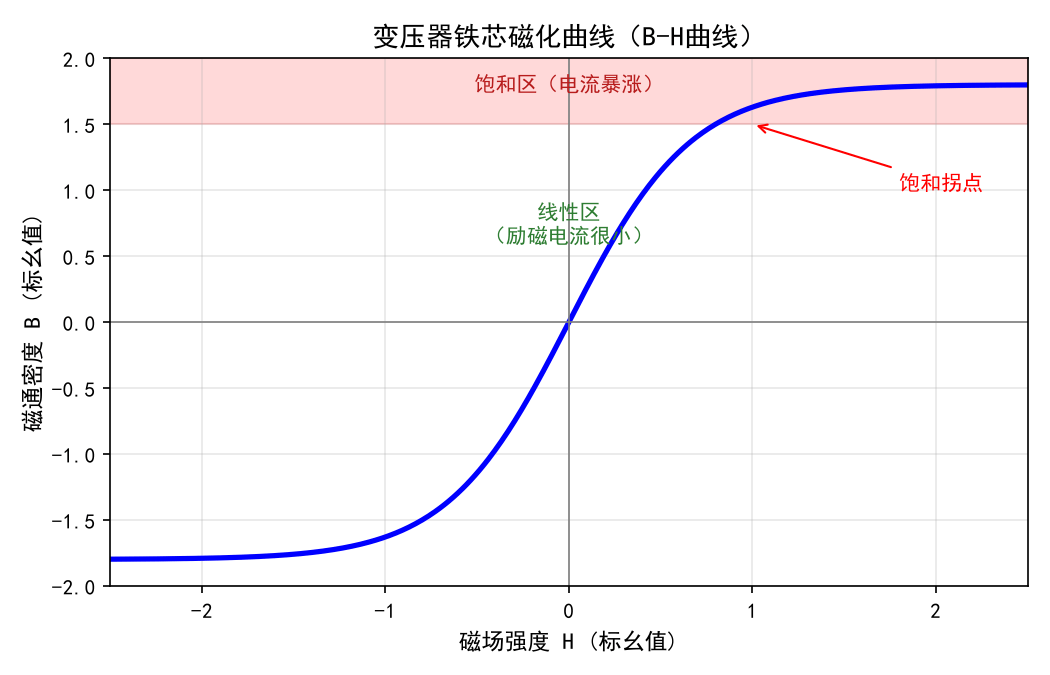

图：变压器铁芯磁化曲线（B-H曲线）：饱和拐点之上电流暴涨
变压器的铁芯是一种非线性磁性材料，它的磁化曲线（B-H曲线）大致分为两段：磁通不大时，磁化曲线很陡，很小的电流就能产生很大的磁通，励磁电流很小；一旦磁通超过“拐点”（饱和点），磁通几乎不再增加，而电流却要指数级飙升才能维持。
正常运行时，工作磁通设计在饱和点以下，励磁电流只有额定电流的1%左右。但合闸瞬间，磁通可能被“推”到饱和点以上很多，这时铁芯“罢工”了——磁通上不去，只好让电流暴涨来凑。
这就是涌流“爆炸”的物理图像：不是电流自己变大的，而是铁芯饱和之后，“电流必须变大”才能维持磁通。
这个原理还解释了涌流的两个特征：一是波形畸变、含大量谐波——因为非线性饱和把正弦波“削”成了尖顶波；二是和剩磁关系极大——剩磁把初始磁通“垫高”了，合闸时更容易顶破饱和点。
搞懂了磁化曲线，你就明白了为什么“选相合闸”能治涌流：只要合闸时磁通不越饱和线，电流自然就压下去了。
