当单颗高端AI芯片的设计功耗从700W一路攀升至2300W级别，半导体产业正逼近物理学给出的硬性天花板。
热量如果无法在几毫米见方的芯片晶圆表面迅速散开，再先进的算力架构也会瞬间陷入过热降频的窘境。
长期占据统治地位的金属铜散热方案，导热效率已然见顶。散热不再是芯片的外围配套工具，而是直接决定晶体管性能能否全面释放的核心死结。
这种极端的散热压力，倒逼材料体系发生根本性代际演进。热导率数倍于铜的金刚石，正从实验室的尖端材料，快速转变为下一代高算力芯片的底层基础设施。
01.
行业定义近结扩热与微观导热机制
金刚石散热，是指利用人造金刚石材料极高的热导性能，将其作为近结扩热层或热沉元件，嵌入芯片封装结构中的高阶热管理技术。

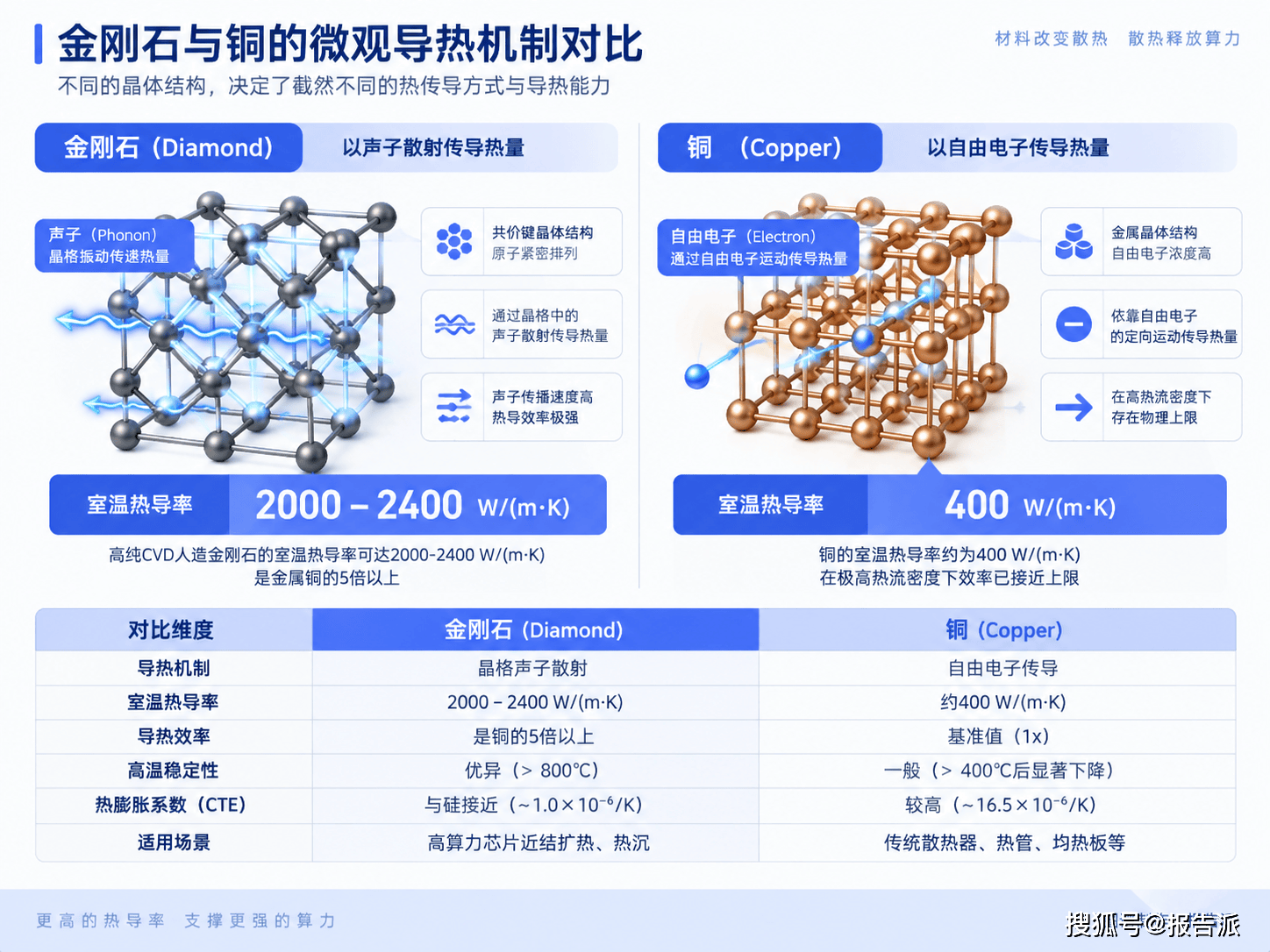

传统金属散热主要依赖自由电子传输热量，在极高热流密度下存在不可逾越的物理上限。
金刚石的导热机制则完全不同。它主要依靠晶格中的声子散射进行热量传递，高纯CVD人造金刚石的室温热导率可达2000-2400 W/(m·K)，这一数值是金属铜的5倍以上，更是铝的近10倍。
此外，金刚石具备与硅材料高度匹配的热膨胀系数和出色的高温稳定性，能够在芯片内核紧密贴合处快速把集中堆积的热量横向摊开。它与远端液冷系统并非替代关系，而是形成了“近结高效导热+远端大流量排热”的协同闭环。两者共存，才能保障超高功耗芯片在长时间满载状态下稳定运行。
02.

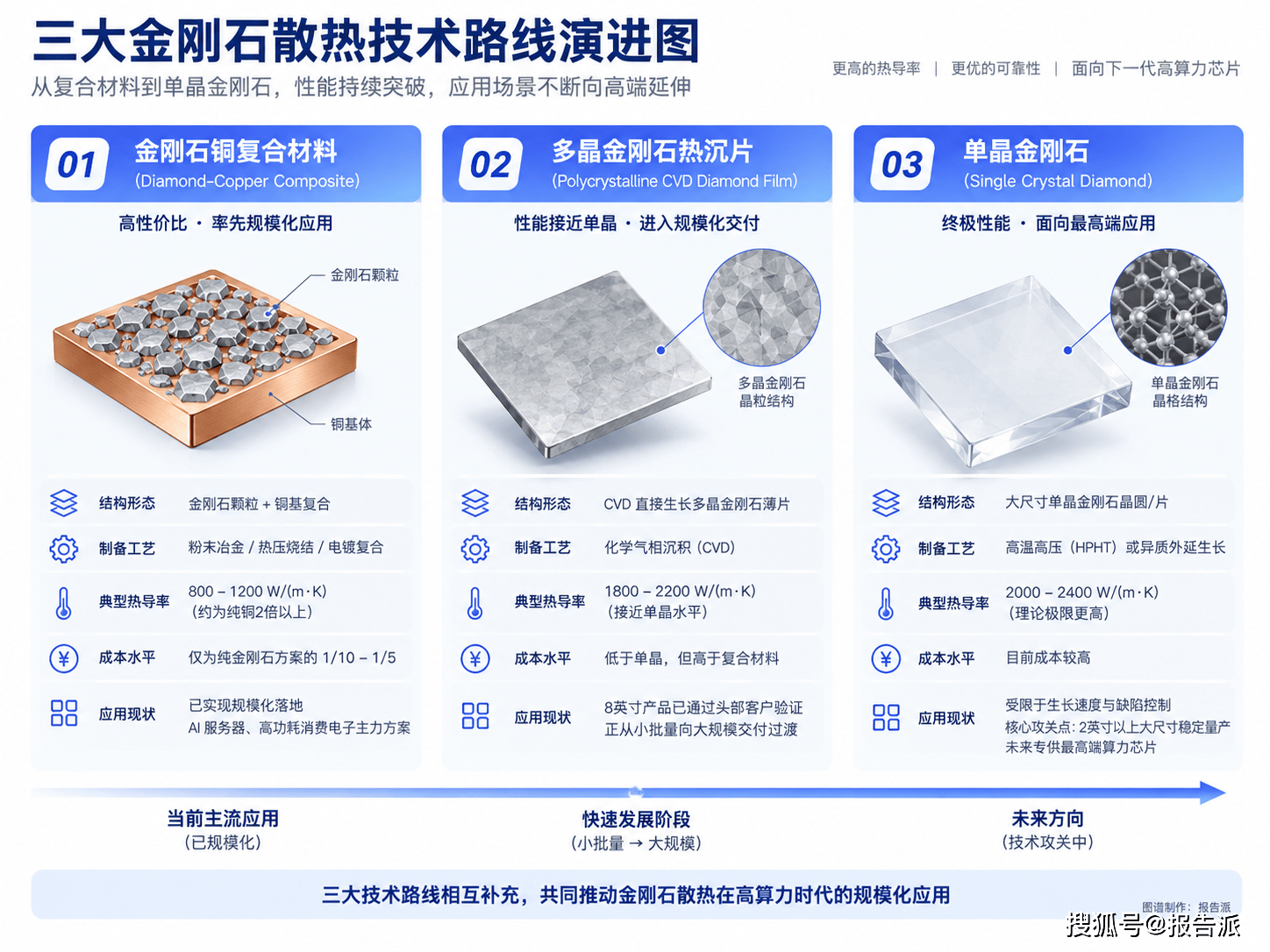

行业分类三大主流技术路线演进
按照结构形态与制备工艺的演进路径，金刚石散热方案主要分为三大类：
第一类：金刚石铜复合材料
通过将金刚石颗粒与铜基体结合，该方案的热导率可达纯铜的2倍以上，而成本仅为纯金刚石方案的十分之一到五分之一。凭借明显的性价比优势，它率先实现了规模化落地，成为当前AI服务器和高功耗消费电子的主力散热手段。
第二类：多晶金刚石热沉片
该路线通过化学气相沉积（CVD）直接生长出多晶薄片，物理性能接近单晶。目前8英寸产品已通过头部算力客户的全面验证，正处于从小批量供货向大规模交付过渡的窗口期。
第三类：单晶金刚石
这是热导性能最完美的终极方案，但受限于生长速度与晶格缺陷控制。目前行业核心攻关点集中在2英寸以上大尺寸单晶的稳定量产上，未来将专供最高端架构的算力芯片。
03.

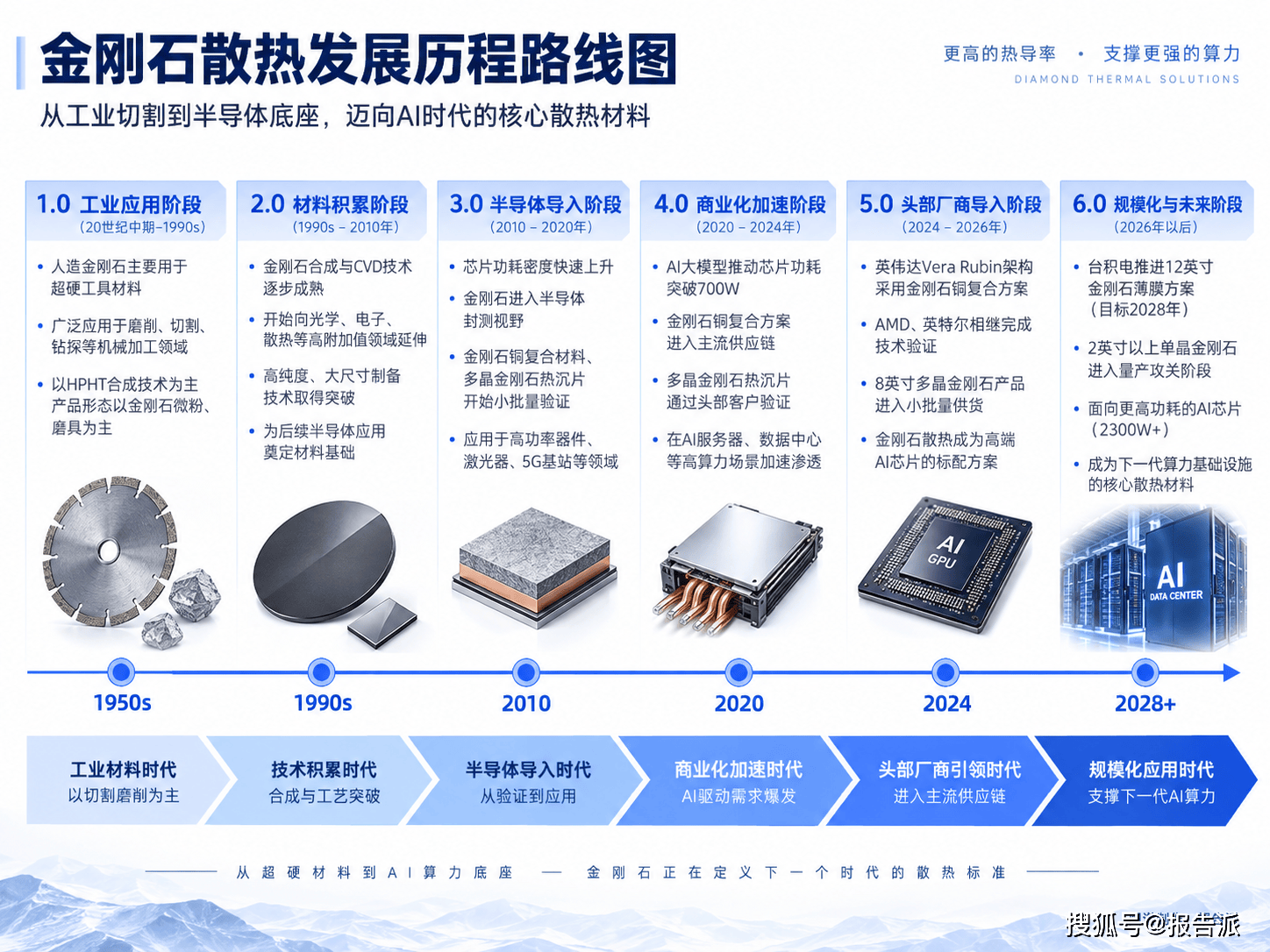

发展历程从工业切割到半导体底座
金刚石散热产业的爆发，直接源于芯片功耗密度的失衡。
早期工业领域，人造金刚石主要作为超硬工具材料，广泛应用于磨削、切割等机械加工环节。随着集成电路制程迈入微观节点，芯片热流密度急剧上升，传统的风冷与铜管散热在数百瓦级别便显露疲态，散热瓶颈开始逆向约束算力迭代。产业界不得不寻找热导率更高的近结扩热介质，金刚石随之进入半导体封测视野。
从实验室测试到工业定点，全球头部算力巨头加速了这一进程。
英伟达在Vera Rubin架构中，将金刚石铜复合方案列为高端芯片的量产标配；AMD与英特尔也相继完成了相关技术验证；台积电则重点布局12英寸金刚石薄膜方案，推动大尺寸工业化应用的时间表定在了2028年前后。
04.

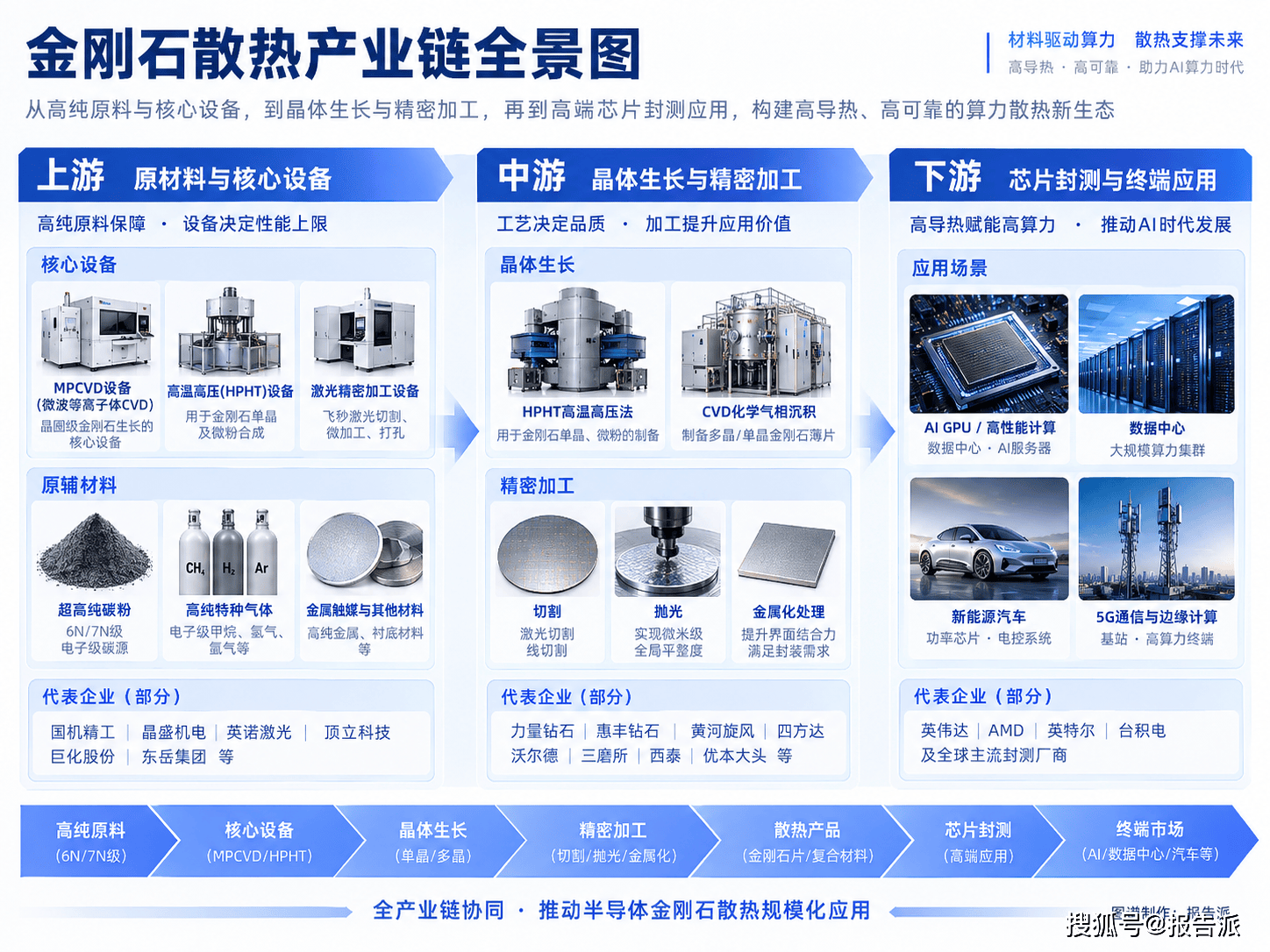

产业链全景与上中游解析设备自主化与精密加工突破
金刚石散热产业链横跨上游高纯原料与高端设备、中游生长制备与精密加工，以及下游算力终端封测。这是一个技术壁垒高、产业协同性强的闭环体系。我国依托数十年积累的超硬材料产业底座，在全球人造金刚石产能中占据了95%以上的份额，整条产业链正经历一场从“机械级”向“电子级”的品质跃迁。
上游环节：核心设备与高纯原辅材料
上游环节直接决定了金刚石成品的热导率上限与缺陷密度，国产化率已突破70%。
微波等离子体CVD（MPCVD）设备被称为金刚石晶圆的“产业母机”。国内国机精工依托郑州三磨所的技术积淀，在设备研发与工艺迭代中占据核心地位；晶盛机电推出了适配大尺寸量产的专用生长设备；英诺激光重点提供配套的飞秒激光设备，解决后道极高硬度下的精密切割难题。
原辅材料方面，合成金刚石需要6N甚至7N级别的超高纯碳粉及电子级气体。顶立科技（楚江新材旗下）已实现超高纯碳粉的稳定量产；巨化股份与东岳集团等特气企业，则成功实现了半导体级高纯甲烷与氢气的本土稳定化供应。
中游环节：晶体生长与精密后道加工
我国金刚石中游产能呈现高度的区域集聚特征，以河南郑州、许昌、商丘、南阳为核心的超硬材料产业带，贡献了全球绝大部分产能。
在技术路线上，中游厂商分化为两大阵营：
一类是以力量钻石、惠丰钻石为代表的HPHT高温高压法微粉路线；
另一类是以黄河旋风、四方达、国机精工为代表的CVD化学气相沉积路线。在CVD赛道，头部企业的产品热导率已能稳定在1800-2000 W/(m·K)区间，部分顶级产品甚至突破2000 W/(m·K)。
后道精密加工是中游最大的技术门槛之一。由于金刚石硬度极高，将其抛光至微米级全局平整度，并完成适合半导体焊接的金属化处理，极其消耗工艺积累。目前沃尔德、三磨所、西泰以及优本大头等企业，正在该环节持续推高良率与加工效率。
05.

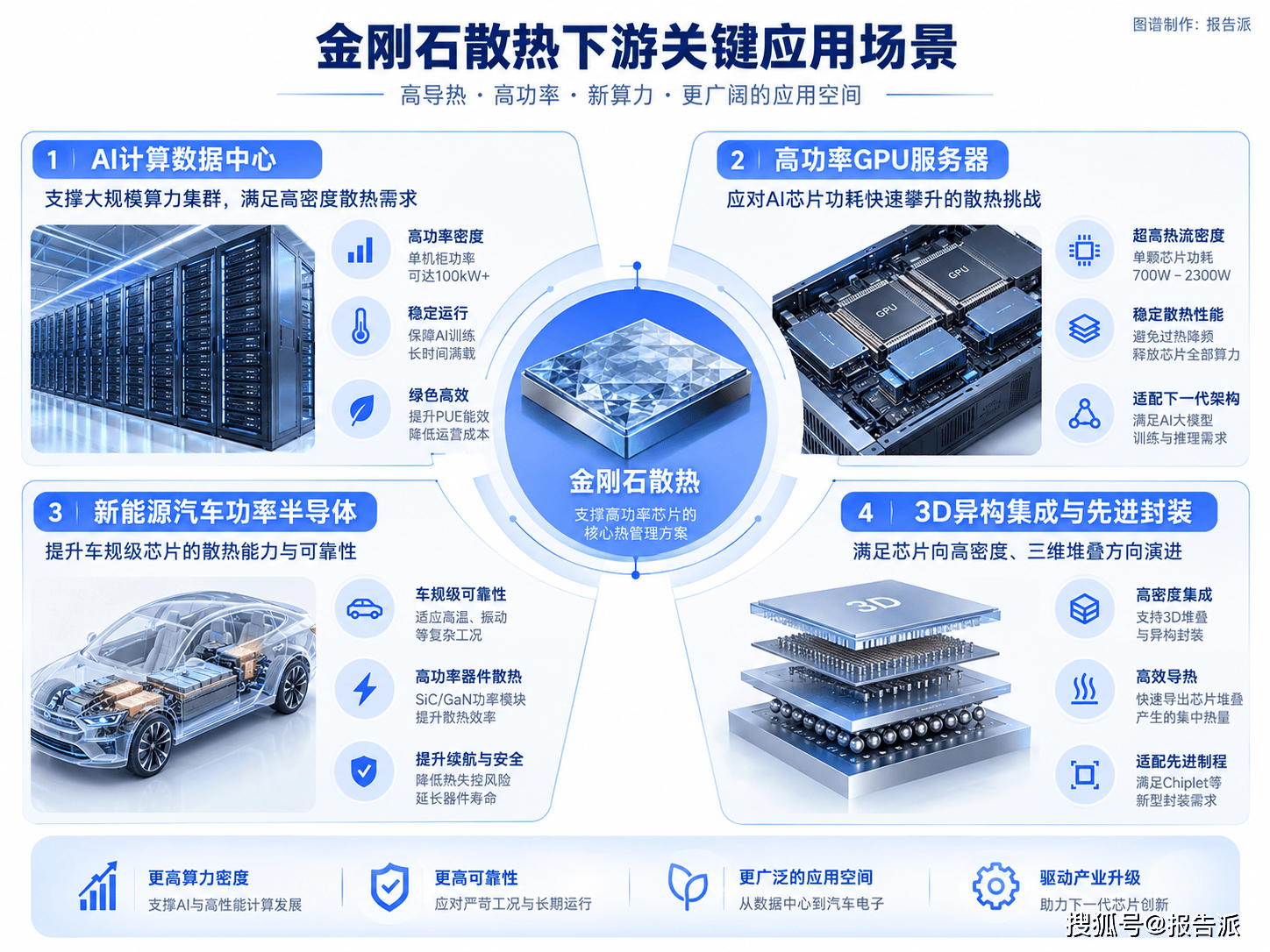

下游应用场景智算中心与高阶芯片的导入
下游应用端正在经历从试点验证到批量落地的临界点。
智算中心与超算中心是目前最先释放需求的场景。随着单机柜功率密度的指数级上升，算力大厂对高导热封装材料的需求表现得极为迫切。
在消费级AI加速卡和高频功率半导体领域，验证工作也在同步推进。各家厂商的下代芯片架构设计，正深度绑定金刚石散热方案。
英伟达在新架构中的定点，标志着金刚石散热正式进入高算力芯片的主流供应链体系。华为麒麟系列芯片在探索3D混合键合与逻辑折叠架构的过程中，同样大幅增加了对超高导热封装材料的导入依赖。
在应用实践方面，金刚石铜复合材料已在郑州超算中心成功实现了规模化实测应用。
06.

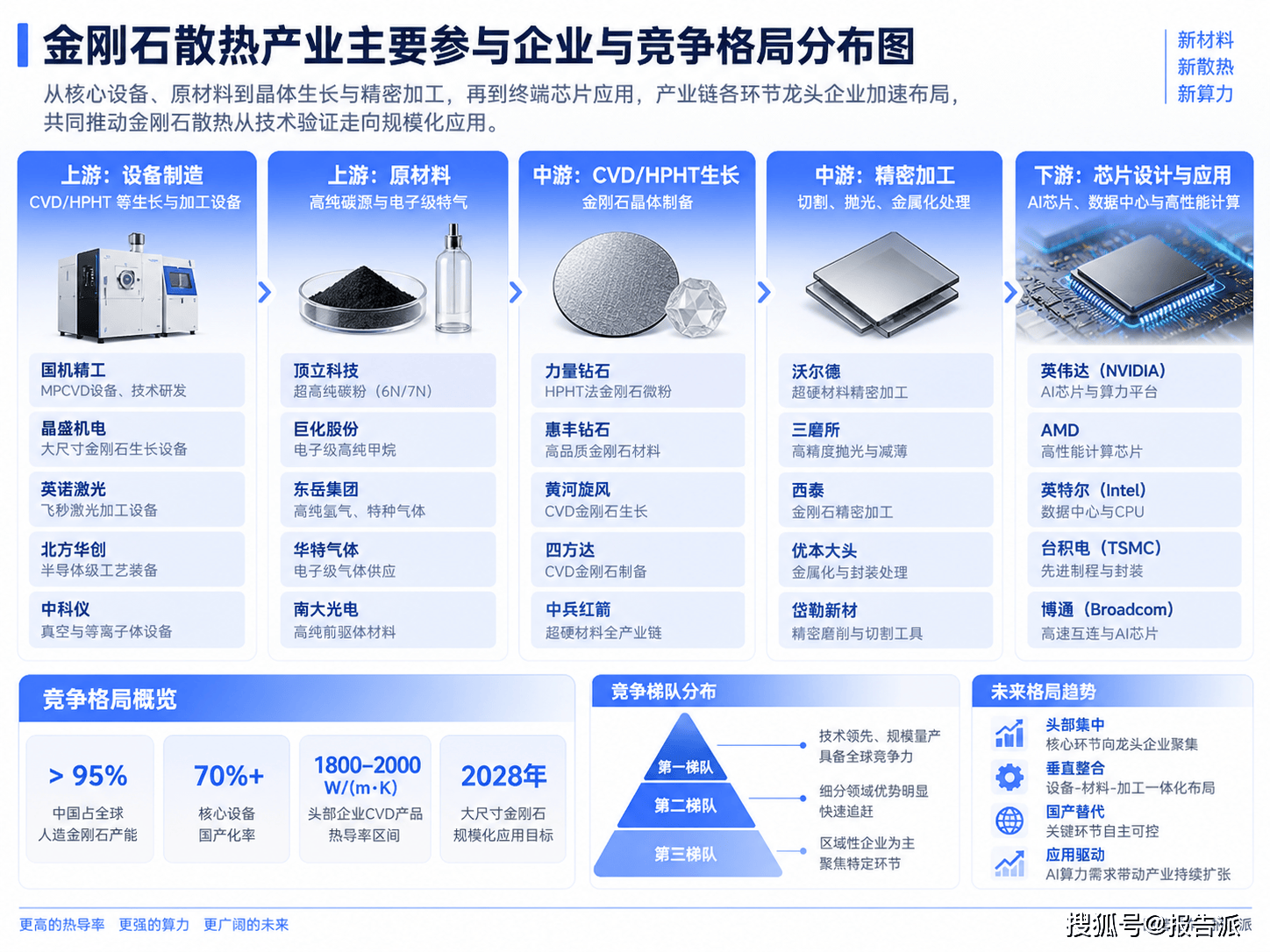

相关企业与未来格局跨界升级与底层架构重构
金刚石散热赛道的竞争格局，展现出“传统超硬材料龙头跨界升级”与“技术型新势力单点突破”并存的态势。
设备与材料端，国机精工、顶立科技、晶盛机电构筑了上游供给的安全底座；生长与加工端，力量钻石、黄河旋风、四方达、沃尔德等企业依托本土产业链集群，完成了从工业级向电子级产品的产能切换；在终端导入端，英伟达、AMD、台积电与华为等巨头，正成为制定工艺标准与下发定点订单的核心推手。
短期来看，金刚石铜复合方案凭借成本可控性，正在迅速蚕食高端铜基散热的市场份额。
但放眼长期，随着晶圆沉积效率的提升与后道加工成本的摊薄，纯单晶与大尺寸多晶金刚石薄膜能否在2028年前后彻底重构半导体封装的物理形态？当散热材料从“辅助配件”变成“底层架构”，谁又将掌握下一代算力基础设施的核心话语权？
