加长型同心喷雾头｜印刷版产品彩页

产品名称：喷雾干燥机加长型同心二流体喷雾头

产品概述

加长型同心喷雾头为实验室 / 中试喷雾干燥机核心雾化组件，采用同心套管二流体雾化结构，加长直管一体加工，可伸入干燥塔腔体内部，使雾化区域远离塔顶，有效解决常规短喷头雾化偏心、塔壁粘料问题，提升粉末回收率。喷头可上下滑移调节安装高度，适配不同物料、进料流量与目标粒径；主体材质 SUS316L 卫生级不锈钢，兼容水溶液、乙醇、丙酮等有机溶剂体系，支持闭式循环喷雾干燥工况，广泛用于中药浸膏、食品添加剂、无机粉体、精细化工材料喷雾干燥。

核心特点

同心二流体雾化结构：液相走内管，气相走外层环隙，雾化均匀，无偏喷，雾炬稳定；
加长杆设计：标准加长段 310mm/350mm 可选，深入塔内，缩短雾滴撞壁概率；
SUS316L 不锈钢，可拆卸式组件，拆装清洗方便，无卫生死角，耐酸碱、有机溶剂腐蚀；
高度可调：喷头整体可上下微调，优化雾化距离，适配热敏物料、高固含浸膏；
喷嘴孔径可选：0.5 / 0.8 / 1.0 / 1.5 / 2.0 mm，可按需选配；
可选通针自清洁组件，降低粘稠、易沉淀物料堵塞风险；
气源可用压缩空气或氮气，适配惰性保护闭式循环系统。

技术参数表

彩页配图说明（印刷排版）

左上：加长同心喷雾头实物照片
右上：结构示意图（标注：液相入口、气相入口、加长套管段、同心喷嘴头、安装固定座）
下方：喷头安装在喷雾干燥机顶盖装配效果图

彩页底部备注：本产品彩页为原厂印刷样本，产品实物与图示技术特征一致。

实物照片清单

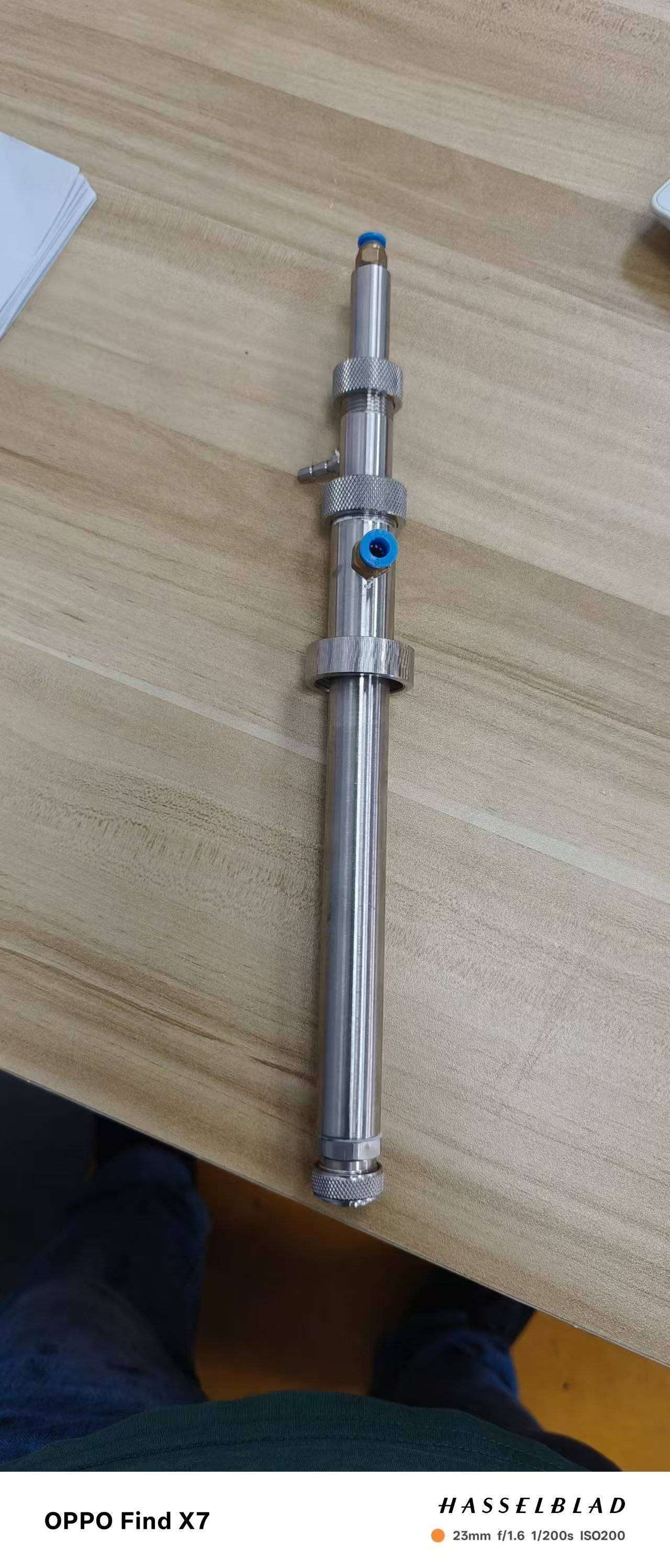

照片 1｜加长同心喷雾头单体全貌实拍 图注：加长型同心喷雾头完整单体实拍，清晰展示 SUS316L 加长直管段、气液两路接头、前端同心喷嘴，一体加长结构。
照片 2｜喷雾头拆解组件实拍 图注：喷头拆分状态：安装基座、加长套管、同心内管、喷嘴嘴头，直观体现同心套管结构，可拆卸清洗。
照片 3｜喷雾干燥机顶盖装配实拍 图注：加长同心喷雾头安装就位实拍，加长杆伸入干燥塔腔体，展示安装方式，雾化段内置于塔内。

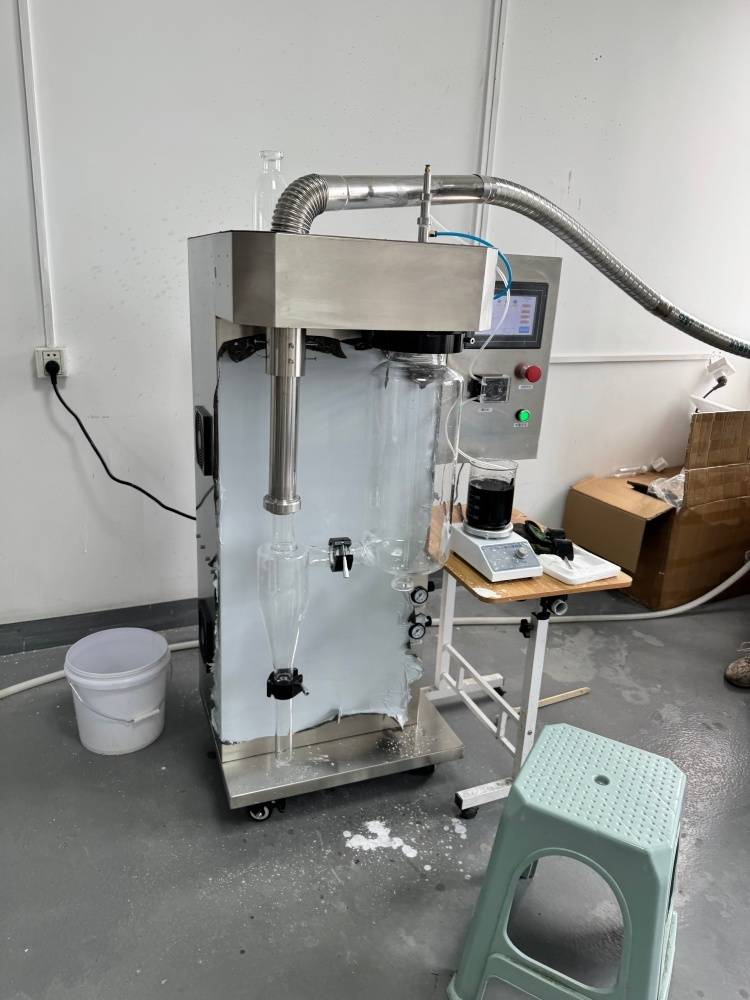

照片 4｜整机装配特写（喷雾干燥机整机） 图注：喷雾干燥整机，红色标注加长同心喷雾头安装位置，证明为本设备原配雾化组件。
照片 5｜喷嘴头部局部特写 图注：喷嘴端面同心环隙结构特写，展示二流体气液同心出口。
