（来源：金属帮）
钢包用纳米反射板为何会粉化
真空纳米隔热板性能优势
一、普通纳米反射板粉化失效原因
分析常规无真空纳米反射板是钢包隔热层常见失效材料，粉化溃散为多重因素耦合导致：
1、粘结剂高温烧损：板材依靠有机树脂成型，550℃以上粘结剂分解挥发，纳米粉体失去支撑骨架，结构松散，出现掉粉；
2、介质持续侵蚀：仅单层薄铝箔防护，高温易开裂透气，水汽、冶炼
有害烟气渗入，二氧化硅吸水膨胀、盐析胀裂基体，加速粉化；
3、热应力与机械破坏：钢包冷热交替产生交变热应力，内衬膨胀挤压、吊运振动反复作用，板材孔隙坍塌、分层溃散；
4、连锁生产弊端：隔热快速失效，钢包壳升温、钢水温降加大，精炼能耗上升；
5、粉尘堆积夹层造成包壳过热变形，浇注料受损，检修频次增加。
二、真空纳米隔热板核心技术优势
真空纳米隔热板采用全无机纳米芯材+多层高阻气膜真空封装，从根源解决粉化问题，综合性能大幅领先：
1、杜绝高温粉化，使用寿命翻倍

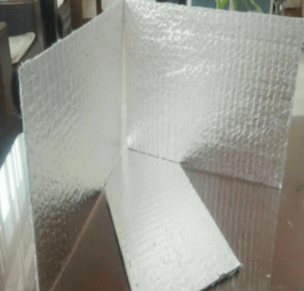

真空纳米隔热板采用气相法二氧化硅（白炭黑）为主要原材料，加入反辐射耐火粉末、耐火纤维压制而成板材，无有机粘结组分，高温无失重；真空密封隔绝水汽、腐蚀性烟气，无机纤维网络束缚粉体，上千次冷热循环不开裂、不掉粉，服役炉数为普通反射板2～3倍。
2、超低导热，节能降耗显著
800℃导热系数仅0.028～0.038W/(m·K)，远优于纳米反射板（0.05~0.07W/(m·K)）；同等隔热厚度，钢包外壁降温40～60℃，减少钢水温降，降低升温电耗与烘烤燃气消耗，提升单包出钢容积。
3、耐震抗压，适配钢包严苛工况
真空封装形成防护壳体，抗挤压、抗振动、耐热震，适配钢包弧形夹层形变，长期使用隔热性能衰减极小。
4、防水抗蚀，工况适应性强
整体密闭憎水，车间潮湿、检修淋水不吸水，阻隔SO₂、碱金属蒸汽侵蚀，长期运行性能稳定。
5、施工简便，综合成本更低

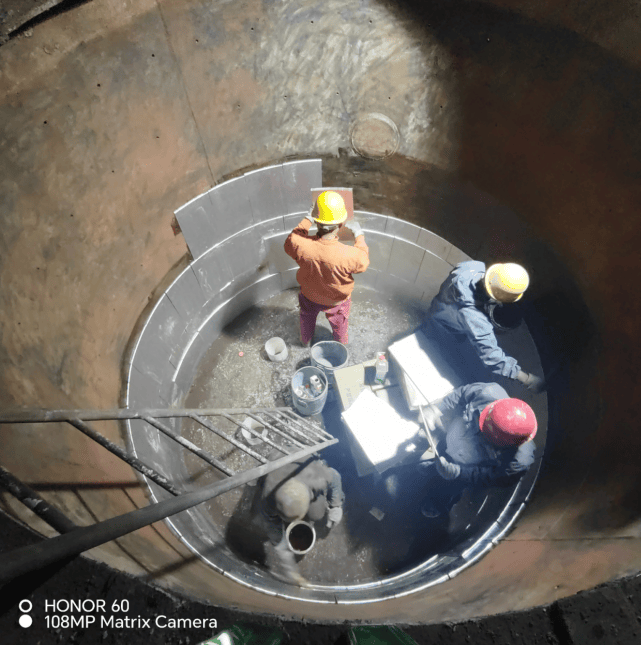

可裁切、柔性贴合包壁，错缝铺设施工效率高；无粉尘污染永久层，减少包壳维修与停产损失，全生命周期性价比更高，同时改善车间高温作业环境。

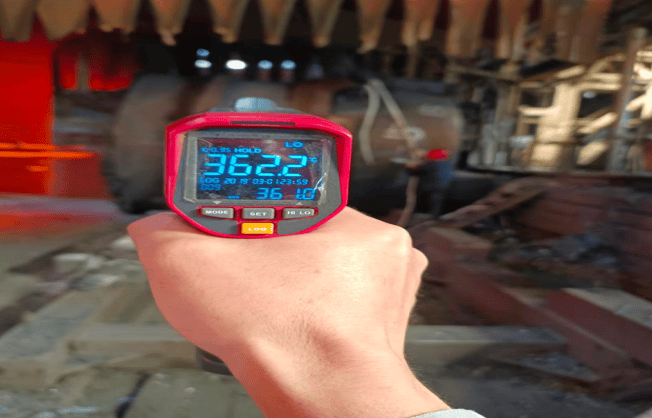

芜湖某钢厂120t钢包使用16mm厚纳米复合反射板做保温的外表温度

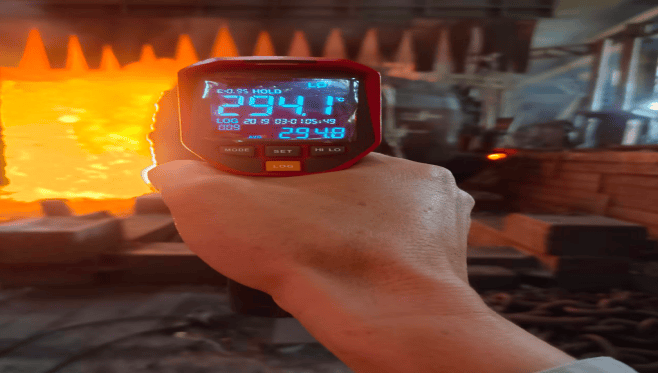

芜湖某钢厂120t钢包使用16mm厚真空纳米隔热板做保温的外表温度
三、总结及选型建议
普通纳米复合反射板存在结构先天缺陷，粉化失效无法根治；真空纳米隔热板依靠真空密闭+全无机体系，彻底解决掉粉难题，兼具隔热、长寿、节能优势。新建钢包与大修改造优先选用真空纳米隔热板，铺设时做好接缝密封，规避热桥，最大化发挥长效节能效果。
联系人：楚总
企业地址：河南省新密市超化镇耐材工业园区
