喷雾干燥机三流体喷雾头印刷版产品彩页和实物照片
产品名称：三流体同心雾化喷雾头（喷雾干燥机专用）
三流体喷嘴
三流体喷嘴
产品概述
三流体喷雾头为实验室 / 中试喷雾干燥专用高端雾化组件，采用三层独立同轴流道结构（中心料液 + 中层料液 + 外层雾化气，2 液 1 气），两路物料通道相互隔离，物料仅在喷嘴出口瞬间汇合，无需提前预混。可用于制备核壳微胶囊、复配粉体、互不相溶两相体系，也可单独单路进料作为高性能雾化喷头使用。主体采用 SUS316L 卫生级不锈钢，可兼容水溶液、醇类、酮类有机溶剂，适配闭式循环惰性气氛喷雾干燥系统；雾滴粒径细、分布窄，高粘度物料雾化能力优于常规二流体喷头，不易堵枪，广泛用于制药微球、香精微胶囊、陶瓷粉体、生物制剂、中药复配粉体等领域。
核心特点
- 三层同轴独立流道：中心通道、中层环形通道两路物料相互隔离，外层环隙通入雾化气体；两种料液在喷嘴出口才接触混合，精准实现核壳包覆、两相共雾化，避免提前反应、相分离。
- 雾化性能优异：剪切充分，雾滴 D50 可做到 2~20μm；高粘度、高固含悬浮液、膏状物料雾化能力强，喷嘴流通通道大，抗堵塞能力强。
- SUS316L 不锈钢整体加工，全组件可拆卸拆分，清洗无死角，符合食品、制药接触材质要求，耐酸碱、有机溶剂腐蚀。
- 多模式灵活使用：支持双液同时进料；也可仅使用单一路料液，另一路空置，当作高性能二流体喷头使用。
- 气源可选压缩空气或氮气，适配闭式循环有机溶剂工况，防止氧化、防爆。
- 喷嘴头可更换，多种孔径规格可选，方便调整雾滴粒径与处理量。
- 可选加长杆版本，伸入干燥塔内，降低塔顶粘壁风险。
技术参数表
表格
彩页配图布局（印刷版）
- 左上：三流体喷雾头单体实物照片
- 右上：三层流道结构示意图，标注：中心物料入口、中层物料入口、外层雾化气入口、三层同轴喷嘴出口
- 下方：喷头装配在喷雾干燥机顶盖安装效果图
实物照片清单（投标证明附件，每张附带图注） 用于证明材料，图片命名 + 图注，可直接粘贴进标书附件

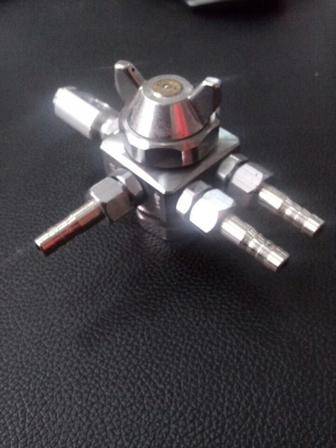

照片 1｜三流体喷雾头完整单体全貌实拍 图注：三流体同心喷雾头单体实拍，清晰展示三路独立接口（中心料液、中层料液、外层雾化气）、喷头本体与喷嘴头部，SUS316L 不锈钢材质，三层同轴结构。

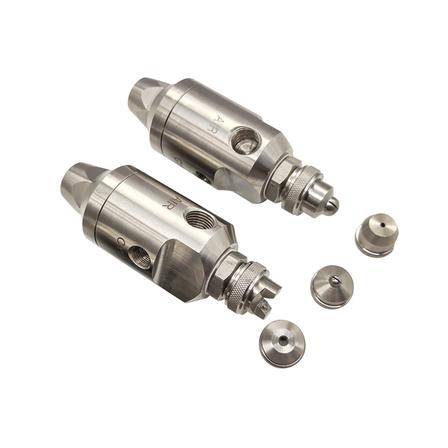

照片 2｜三流体喷头拆解组件实拍 图注：喷头拆分状态实拍，包含安装底座、三层同轴套管组件、可更换喷嘴帽，直观展示三层独立流道，可拆卸清洗。
照片 3｜喷头安装在喷雾干燥机顶盖装配实拍 图注：三流体喷雾头安装就位实拍，三路接口分别接两路进料泵与雾化气管，展示现场装配形态。

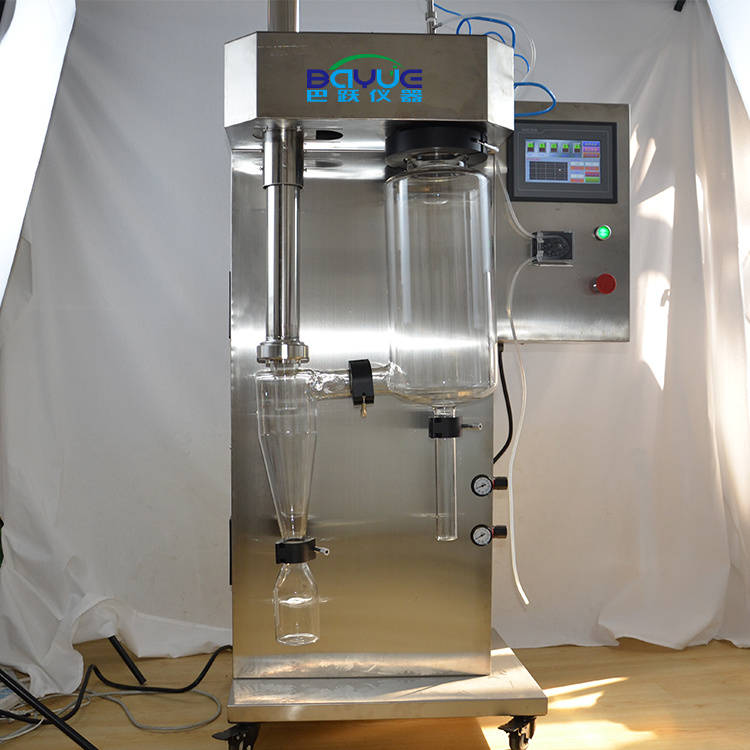

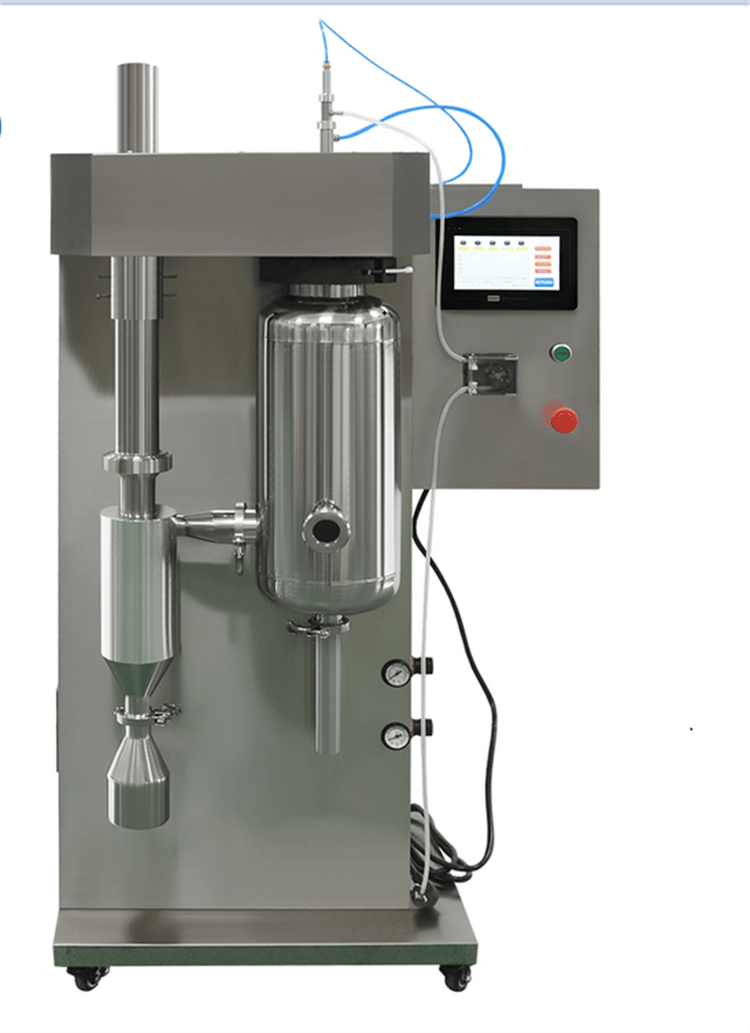

照片 4｜喷雾干燥整机 + 喷头位置特写 图注：喷雾干燥整机实拍，标注三流体喷雾头安装位置，证明为本设备配套雾化组件。
照片 5｜喷嘴头部端面局部特写 图注：喷嘴端面三层同轴出口特写，中心孔、中层环形料液出口、外层环形雾化气出口，三层同心结构清晰可见。
