在电子制造向高密度、微型化、高可靠性快速演进的今天，印刷电路板（PCB）与柔性电路板（FPC）作为电子产品的核心载体，其表面洁净度与活化状态直接决定了后续贴装、焊接、涂覆等关键工艺的成功率。尤其是在3C电子与汽车电子两大领域，焊盘氧化、微孔残留、表面能不足等问题，常常成为制约良率提升的“隐形关卡”。
传统湿法清洗方式因环保压力、清洗不彻底及损伤基材等问题，已难以满足先进制程需求。在此背景下，在线式等离子清洗机凭借其干式、无损、高效、绿色的优势，正逐步成为PCB与FPC表面处理领域的关键技术突破。
一、焊盘氧化与污染：电子制造中的共性难题
在SMT（表面贴装技术）工艺中，锡膏在PCB或FPC焊盘上的铺展能力直接决定焊接质量。然而，由于仓储环境、前道工序残留或材料本身特性，焊盘表面常形成极薄的氧化层或吸附有机污染物。这些微观层面的“障碍”会导致锡膏润湿不良，进而引发虚焊、拉尖、桥接、焊点空洞等缺陷。
尤其在3C电子产品中，随着01005甚至更小尺寸元件的普及，焊盘面积不断缩小，对表面洁净度的要求也愈发严苛。而在汽车电子领域，由于产品需长期承受高温、振动、湿气等恶劣环境，对焊接可靠性的要求更是达到了“零缺陷”标准。
来源网络，侵权删除
此外，FPC因其柔性基材（如聚酰亚胺PI）的特殊性，对热敏感且表面能普遍偏低，传统清洗方式极易造成材料变形或损伤，进一步增加了工艺难度。
二、在线式等离子清洗：物理轰击与化学活化的协同机制

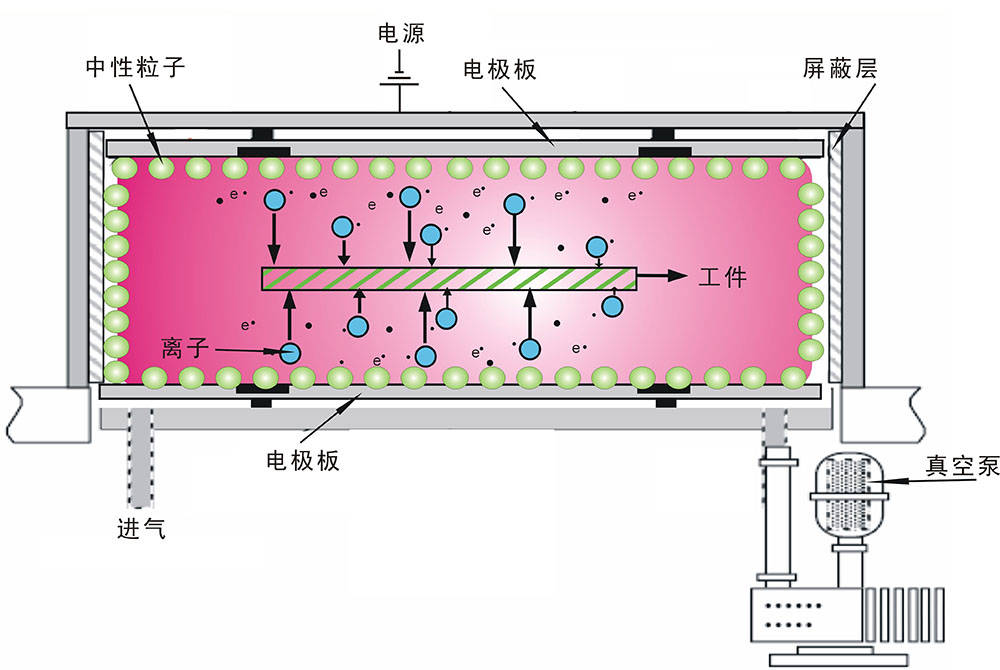

在线式等离子清洗机通过高频高压电场激发工艺气体（如氧气、氩气、氮气或混合气体），在常压或真空环境下产生高活性等离子体。这种等离子体中含有大量高能离子、自由基和紫外光子，能够通过物理轰击与化学反应双重作用，实现对PCB与FPC表面的深度清洁与改性。
物理轰击方面，高能粒子以高速撞击材料表面，有效剥离微米级颗粒物、有机残留及氧化膜等污染物；化学活化方面，活性自由基（如氧自由基）与表面发生氧化反应，断裂非极性键，并引入羟基（–OH）、羧基（–COOH）等极性官能团，显著提升表面能。
这种“去污+活化”一体化处理，不仅彻底清洁了焊盘表面，更在分子层面重置了其表面状态，为后续工艺奠定了理想基础。
三、提升焊接可靠性：从润湿性到良率的全面跃升
未经处理的FR-4或PI基板表面能通常低于40 mN/m，导致锡膏难以均匀铺展。而经过在线式等离子清洗后，焊盘表面能可提升至72 mN/m以上，锡膏润湿角显著降低，铺展面积可增加40%以上。
实测数据显示，在3C电子主板制造中，经等离子处理后的BGA焊接良率可从92%提升至99%以上，尤其在超微型元件贴装中效果更为显著。对于汽车电子PCB而言，焊点空洞率可从0.15%降至0.02%以下，满足AEC-Q100等车规级可靠性标准。
此外，等离子清洗还能有效去除助焊剂残留与轻微氧化层，避免界面污染导致的结合力下降，从而保障长期使用的稳定性。
四、强化三防漆与保形涂层附着力，保障长期可靠性
在汽车电子、工业控制等严苛应用场景中，PCB需涂覆三防漆（Conformal Coating）以抵御湿气、盐雾、粉尘侵蚀。然而，传统喷涂常因表面张力不均导致橘皮纹、气泡、缩孔等问题，影响防护效果。
在线式等离子处理通过在PCB表面引入亲水性基团，使三防漆更均匀铺展；同时形成微米级锚定结构，大幅提升涂层机械咬合力。某车载PCB案例显示，经处理后，涂层厚度可从25μm降至12μm，仍可实现高等级防护，同时散热效率提升，信号损耗降低。
五、解决FPC制造中的典型工艺痛点
FPC因其轻薄、可弯折的特性，广泛应用于手机、可穿戴设备等3C产品中。但在制造过程中，FPC常面临以下挑战：
- 微孔去胶渣不彻底，影响导通可靠性；
- 焊盘氧化导致焊接不良；
- 柔性基材对热敏感，传统清洗易造成变形。
在线式等离子清洗机采用低温处理工艺（通常≤60℃），可在不损伤FPC基材的前提下，精准清除钻孔残留的环氧树脂与碳化物，增强孔壁与镀铜层结合力。同时，通过表面活化，显著提升FPC焊盘的可焊性与胶水粘接强度，有效避免分层、脱胶等问题。
六、绿色智能：契合现代制造的可持续发展需求
在线式等离子清洗全程采用干式工艺，无需溶剂、水洗或烘干，真正实现零VOC排放，能耗较传统湿法工艺降低60%以上。设备支持与AOI、SPI等产线设备智能联动，可对微区进行精准处理，满足异构集成、Chiplet等先进封装需求。
此外，所有处理参数（功率、气体流量、时间等）均可数字化记录与追溯，确保工艺一致性与可复现性，符合IATF 16949等汽车电子质量管理体系要求。
七、结语：从辅助工序到核心工艺
在线式等离子清洗技术正从“辅助工序”升级为PCB与FPC制造中的“核心工艺”。通过清洁、活化、粗化三位一体的改性作用，它不仅解决了传统工艺瓶颈，更助力电子产品在高密度、高可靠、绿色制造的新时代中稳步前行。
未来，随着5G通信、AIoT、新能源汽车等产业的持续爆发，等离子清洗技术将在更多精密电子制造场景中发挥关键作用，推动整个行业向更高水平迈进。
