（来源：我要不锈钢）
在300系奥氏体不锈钢中，304是通用基础款，但长期高温、大批量焊接工况极易出现晶间腐蚀、设备失效。专为高温焊接场景而生的321钛稳定不锈钢，完美解决304高温敏化缺陷，是化工、电力、汽车排气行业核心用材。本文从成分配比、核心性能、下游应用、各国牌号四大维度全面拆解，帮工厂精准选型。
一、成分配比：加1%铌，把碳"锁死"

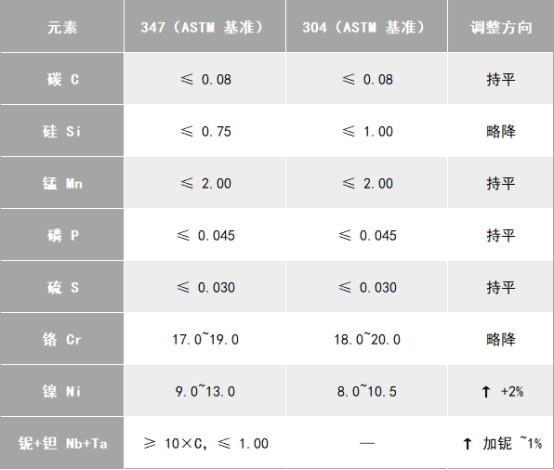

347是在304基础上加铌（Nb）调出来的稳定化钢：
铌（Nb）是核心——铌和碳的亲和力比铬强10倍以上，优先形成碳化铌（NbC），把碳"锁"在晶粒内部，不让它跑到晶界和铬结合成Cr₂₃C₆。晶界不贫铬，晶间腐蚀就没了。
为什么是"≥10×C"？行业经验：铌含量至少是碳的10倍，才能把碳完全锁死。碳0.08%的话，铌至少要0.8%才够。
二、优势与核心性能
抗晶间腐蚀——最大优势：焊接后、长期450~850°C高温服役，都不会发生敏化和晶间腐蚀，这是304做不到的；
焊后免固溶：焊完直接用，不用再做1050°C水冷的固溶处理；
高温蠕变强度好：500~800°C高温持久强度、蠕变性能明显优于304和321，适合长期高温承压部件；
耐连多硫酸应力腐蚀：炼油、石化装置停工检修时产生的连多硫酸，347比304稳得多；
焊接性极佳：TIG/MIG/弧焊都能上手，匹配ER347/E347焊材；因铌不易烧损，也常用作焊芯和焊带；
常规耐蚀性同304：大气、弱酸、蒸汽环境够用；不含钼，耐点蚀不如316，海水/高氯环境别用；
固溶态无磁性，冷加工后会出现轻微磁性。
物理性能：密度7.937.97g/cm³、熔点13981427°C、弹性模量193GPa、热导率约16.3W/m·K（100°C）。
机械性能：抗拉强度≥515MPa、屈服强度≥205MPa、伸长率≥40%、硬度≤201HB。
三、下游应用领域
347的定位很清晰——高温+焊接+腐蚀三重叠加工况，下游集中在6大类：
电站锅炉/火电：过热器、再热器、集箱、高温蒸汽管道——锅炉高温管的经典选材
石油化工/煤化工：高温反应器、加热炉管、换热器、裂解设备、蒸汽管线
核电：核电二回路高温管道、热力交换设备——347是核级耐热钢主力
航空/汽车排气：发动机排气歧管、集热环、高温排气部件
工业高温设备：热处理炉辊、高温工装、焊接结构件、高温压力容器
食品/制药：灭菌设备、卫生级管道（焊后免固溶，卫生级更稳）

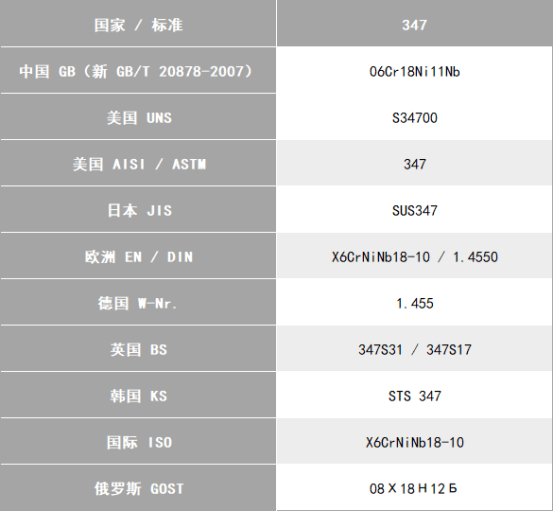

四、各国牌号对照
五、选材建议
高温焊接结构件、焊后没法做固溶→首选347，焊完直接用；
长期500~850°C高温承压（锅炉、石化、核电）→347比321更稳，铌比钛耐高温；
预算紧、温度<600°C、焊接量不大→321性价比更高；
海水/高氯/含钼需求→347不含钼，退回316L/317L；
超高温（>900°C）→347不够，上309S/310S耐热钢；
核电场景→选348（347的低钴低钽版，满足核级要求）。
一句话总结：347=304的"铌稳定化升级版"——加1%的铌把碳锁死，焊后不用固溶、高温不敏化、晶间腐蚀不找上门——是锅炉、石化、核电高温焊接件的标配。
