在半导体制造与高端电子封装领域，良率始终是衡量工艺水平的核心指标。随着芯片制程不断微缩、封装形式向高密度、小型化演进，晶圆表面的纳米级污染物、有机残留及氧化层，正成为制约良率提升的“隐形瓶颈”。行业数据显示，超过一半的硅晶圆材料损失并非源于制造技术本身，而是由表面污染引发。在此背景下，在线大气等离子清洗机凭借其高效、环保、无损的特性，正成为破解高端封装难题、助力晶圆良率迈向99%的关键技术路径。
一、高端封装的“隐形杀手”：表面污染如何拖垮良率？
在集成电路封装工艺中，晶圆、引线框架、IC载板等关键材料在加工、传输、存储过程中，极易积累各类污染物：
- 有机污染物：来自加工环境、操作人员或包装材料，如光刻胶残留、油脂、指纹等；
- 无机氧化物：金属焊盘、引线框架表面自然形成的氧化层；
- 颗粒污染：空气中的尘埃、设备腔体内壁脱落的薄膜残渣等。
这些看似微小的污染物，在微米乃至纳米级封装工艺中，可能引发一系列致命问题：
- 引线键合失效：焊盘表面氧化层或有机物阻碍金属间化合物形成，导致键合强度不足，出现虚焊、脱焊；
- 芯片分层：封装材料与晶圆界面结合力不足，在热应力下产生分层、开裂；
- 线路缺陷：IC载板微细线路边缘残留物导致短路、断路，影响电气性能；
- 涂覆不良：塑封料、底部填充胶等因表面能不足，润湿性差，出现气泡、空洞。
传统湿法清洗虽工艺成熟，但在先进封装中已显局限：化学药液难以彻底清除纳米级污染物，易在精细结构中残留，且可能腐蚀脆弱材料。此外，湿法清洗需大量超纯水与化学试剂，产生废液处理成本，不符合绿色制造趋势。
二、在线大气等离子清洗机：干法清洗的“精密手术刀”

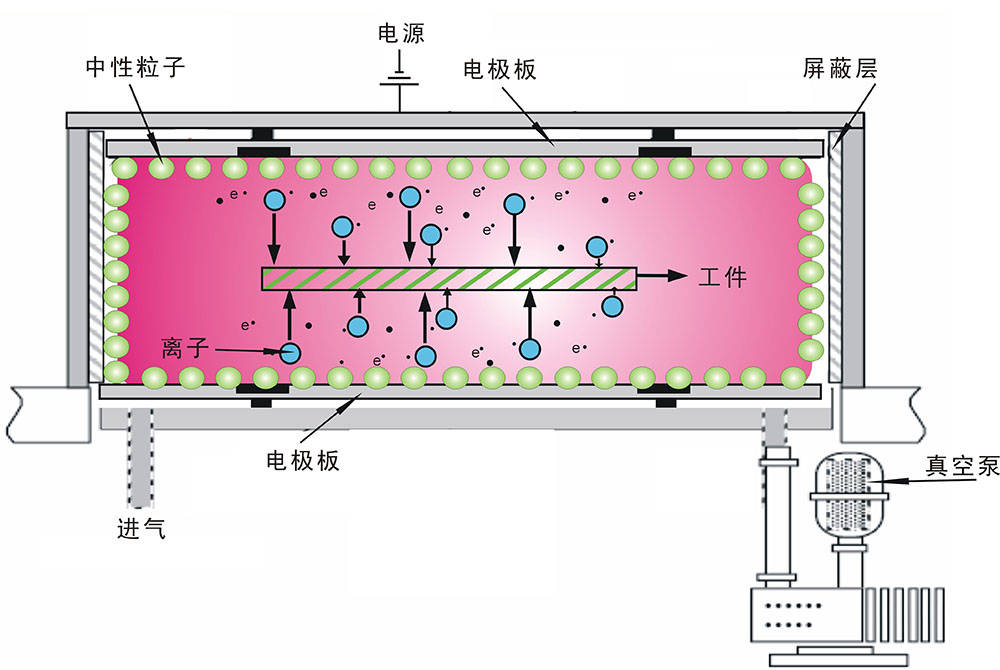

在线大气等离子清洗机采用常压等离子体技术，在无需真空环境的前提下，通过高频高压电源将工艺气体（如氧气、氩气、氮气、氢气等）电离，形成由电子、离子、自由基和紫外光子组成的高活性等离子体射流。其核心作用机制包括：
- 物理轰击：高能离子以较高速度撞击材料表面，剥离微米/纳米级颗粒污染物；
- 化学反应：活性自由基与有机污染物发生氧化还原反应，将其分解为CO₂、H₂O等挥发性小分子，由气流带走；
- 表面活化：在材料表面引入羟基（-OH）、羧基（-COOH）等极性官能团，显著提升表面能，增强后续工艺的附着力。
与传统真空等离子设备相比，在线大气等离子清洗机具备三大优势：
- 无需真空系统：设备结构简化，维护成本低，适合嵌入自动化产线；
- 低温处理：工作温度接近室温，避免热敏感材料受损；
- 在线集成：可直接部署在引线键合、塑封、涂覆等工序前，实现“即洗即用”，减少二次污染风险。
三、多行业应用：从半导体到新能源的良率跃升引擎
在线大气等离子清洗机的应用已覆盖半导体、新能源、3C电子、PCB、汽车电子、光伏、纺织等多个行业，针对不同工艺痛点提供定制化解决方案：
- 半导体封装：在晶圆级封装（WLP）、扇出型封装（FOWLP）中，用于凸点工艺、再布线层（RDL）、硅通孔（TSV）前的表面处理，去除光刻胶残留与氧化层，提升键合强度40%以上，封装良率稳定在99.5%以上；
- IC载板制造：针对高密度互连（HDI）载板，清除微细线路边缘残留，改善阻焊层附着力，线路缺陷率降低40%-60%，整体良率从85%提升至95%；
- 新能源电池：对电芯壳体、极耳进行表面活化，提升粘接强度3倍以上，有效降低漏液、鼓包风险，某企业应用后电池良率提升15%；
- 3C电子：手机、笔记本塑胶外壳喷涂前处理，将表面能从30mN/m提升至70mN/m以上，彻底解决掉漆、脱胶问题；

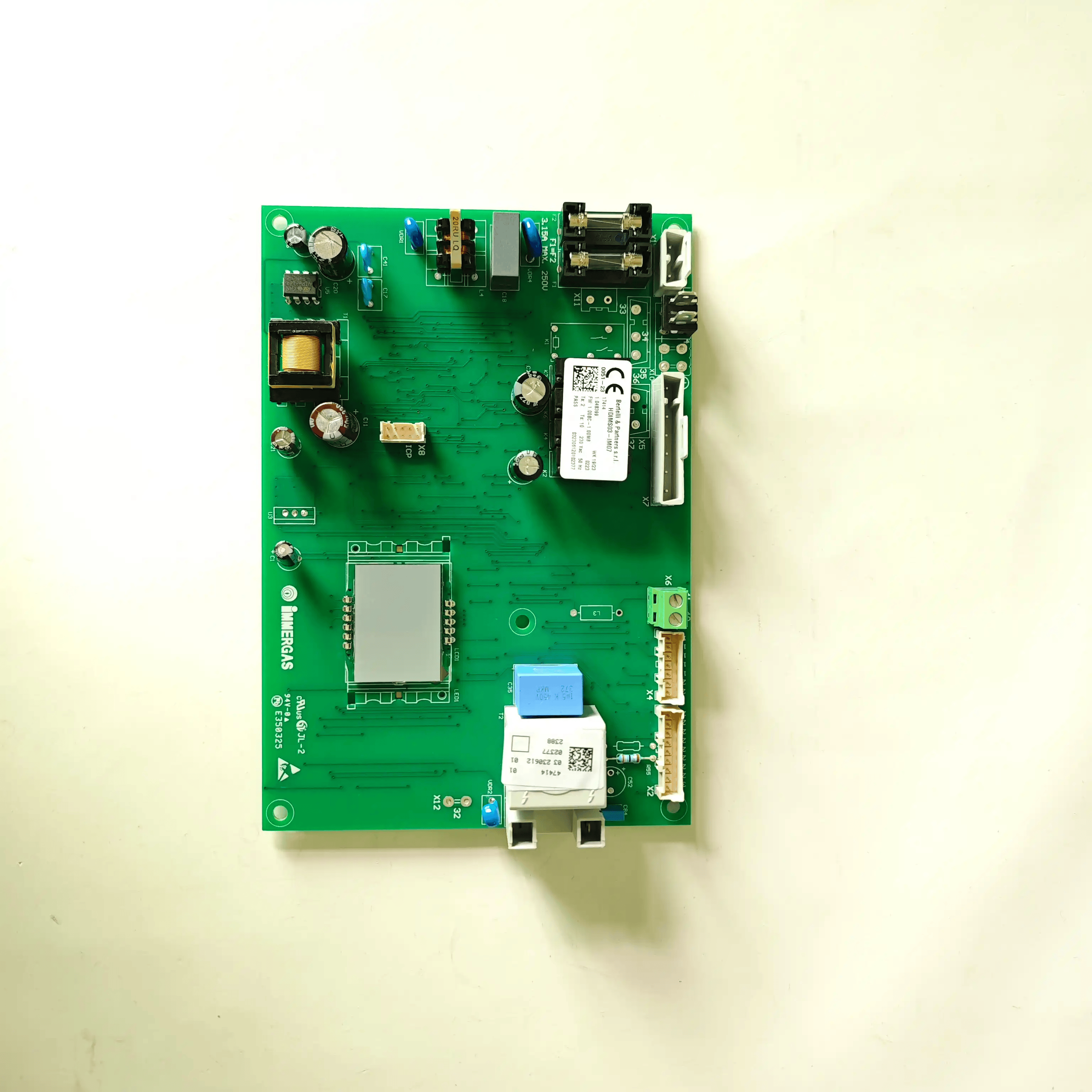

- 汽车电子与PCB：在汽车ECU、PCB/FPC焊接前清洗焊盘氧化层，提升焊点可靠性，虚焊率从1.2%降至0.3%；
- 光伏与纺织：在光伏组件封装、纺织材料表面改性等场景中，同样展现出优异的清洁与活化效果。
四、工艺参数优化：实现“精准清洗”的关键
等离子清洗效果受气体类型、功率、时间、气压等参数影响，需根据材料与工艺需求精细调控：
- 气体选择：氧气用于去除有机物，氩气侧重物理清洗，氢气/氮气混合气可还原金属氧化物；
- 功率控制：功率过高可能损伤材料，过低则清洗不充分，典型范围为50-1000W；
- 时间优化：处理时间需匹配污染程度，通常为30秒至10分钟；
- 均匀性保障：通过优化喷嘴设计与气流分布，确保大面积处理的均匀性。
五、未来趋势：智能化与绿色化并行
随着智能制造发展，在线大气等离子清洗机正朝着智能化、绿色化方向演进：
- AI参数优化：引入机器学习算法，自动匹配最佳工艺参数；
- 在线监测：集成实时质量检测系统，实现闭环控制；
- 低能耗设计：开发高效电源与气体回收系统，降低运行成本；
- 多功能集成：单一设备实现清洗、活化、蚀刻、沉积等多种功能。
结语
从晶圆表面的一粒微尘，到封装界面的一个气泡，都可能成为良率的“绊脚石”。在线大气等离子清洗机以其干法、低温、无损、高效的特点，为高端封装提供了可靠的表面处理方案。在半导体、新能源、3C电子、PCB、汽车电子、光伏、纺织等多行业加速向高精度、高可靠性迈进的今天，等离子清洗技术正从“可选工艺”变为“标配环节”，成为推动良率跃升、实现绿色制造的核心引擎。
