充电头网了解到，必易微推出 KP4070 芯片，它是一款面向快充电源、适配器的高性能副边同步整流控制器。在反激电源中搭配外置 MOSFET 使用时，芯片可替代副边肖特基整流二极管完成整流，降低副边整流损耗。
KP4070 支持 DCM、CRM、CCM 工作模式，并集成帮助原边 MOSFET 实现零电压开通的 ZVS 控制功能。芯片支持搭配必易微 KP2206X、KP2208X 系列原边控制芯片，为反激电源提供原副边配套方案。

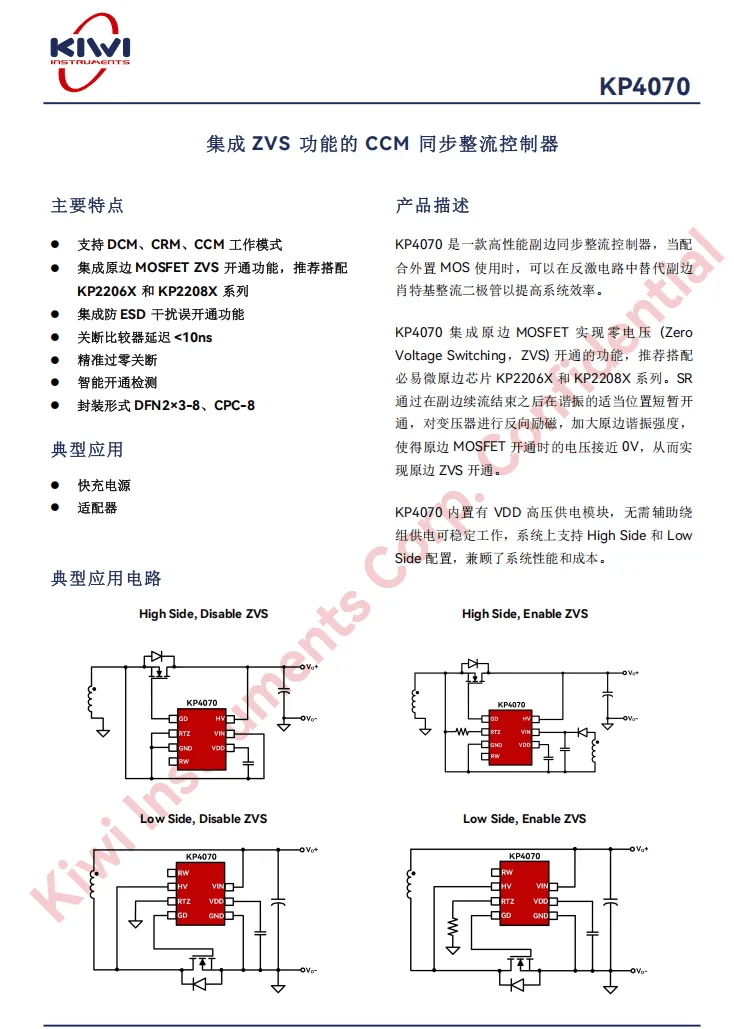

必易微 KP4070必易微 KP4070 是一款高性能副边同步整流控制器，支持 DCM、CRM、CCM 三种工作模式，适用于反激电源。芯片支持 3-20V 输出电压，耐压为 130V，最高工作频率为 600kHz。
在同步整流控制方面，KP4070 支持精准过零关断和智能开通检测，关断比较器延迟小于 10ns。芯片还集成了 LEB 屏蔽功能和防 ESD 干扰误开通功能，可降低干扰信号引起 MOSFET 异常开通的风险。
芯片集成 ZVS 控制功能。在副边续流结束后，KP4070 可控制同步整流 MOSFET 在谐振过程的适当位置短暂开通，对变压器进行反向励磁并增强原边谐振，使原边 MOSFET 开通时的电压接近 0V，从而实现零电压开通，降低原边 MOSFET 的开通损耗。
芯片支持必易微 KP2206X、KP2208X 系列原边控制芯片使用。通过原边控制器与副边同步整流控制器配合，可在完成反激电源原副边控制的同时实现 ZVS 功能。
此前，充电头网曾对必易微 KP2206X、KP2208X 系列进行过详细介绍，感兴趣的读者可点击下方链接了解。
相关阅读：必易微氮化镓芯片KP2206X系列：让高频EMI调试不再成为难题
相关阅读：必易微“第二代”GaN 快充解决方案 KP2208X——细节拉满，闪亮登场
供电方面，KP4070 内置 VDD 高压供电模块，无需设置辅助绕组供电，可精简变压器及外围供电电路。芯片 VDD 电压范围为 6-9V。
KP4070 支持 High Side 和 Low Side 两种配置，两种配置均可根据方案需要选择启用或关闭 ZVS 功能，方便适配不同的同步整流 MOSFET 布置方式。

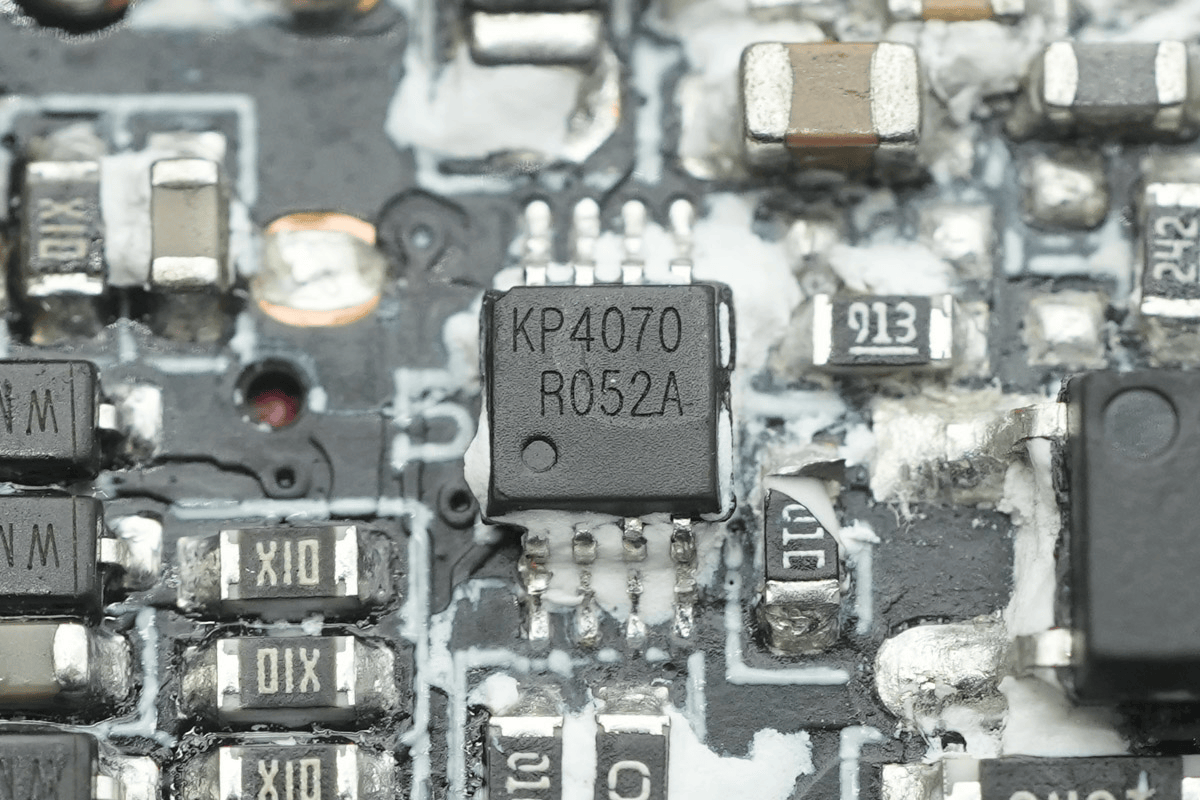

KP4070 提供 DFN2×3-8 和 CPC-8 两种封装，可用于快充电源及适配器，为不同散热、占板面积和生产工艺要求提供选择。
充电头网总结快充电源和适配器不仅需要降低副边整流损耗，还要控制原边 MOSFET 的开通损耗，以改善整机效率及发热表现。
必易微 KP4070 通过同步整流控制、原边 ZVS 辅助控制、高低边配置和内置高压供电模块，将副边整流与原边零电压开通结合在一颗芯片中。搭配 KP2206X、KP2208X 系列原边控制芯片，可组成面向反激快充电源和适配器的原副边配套方案。
