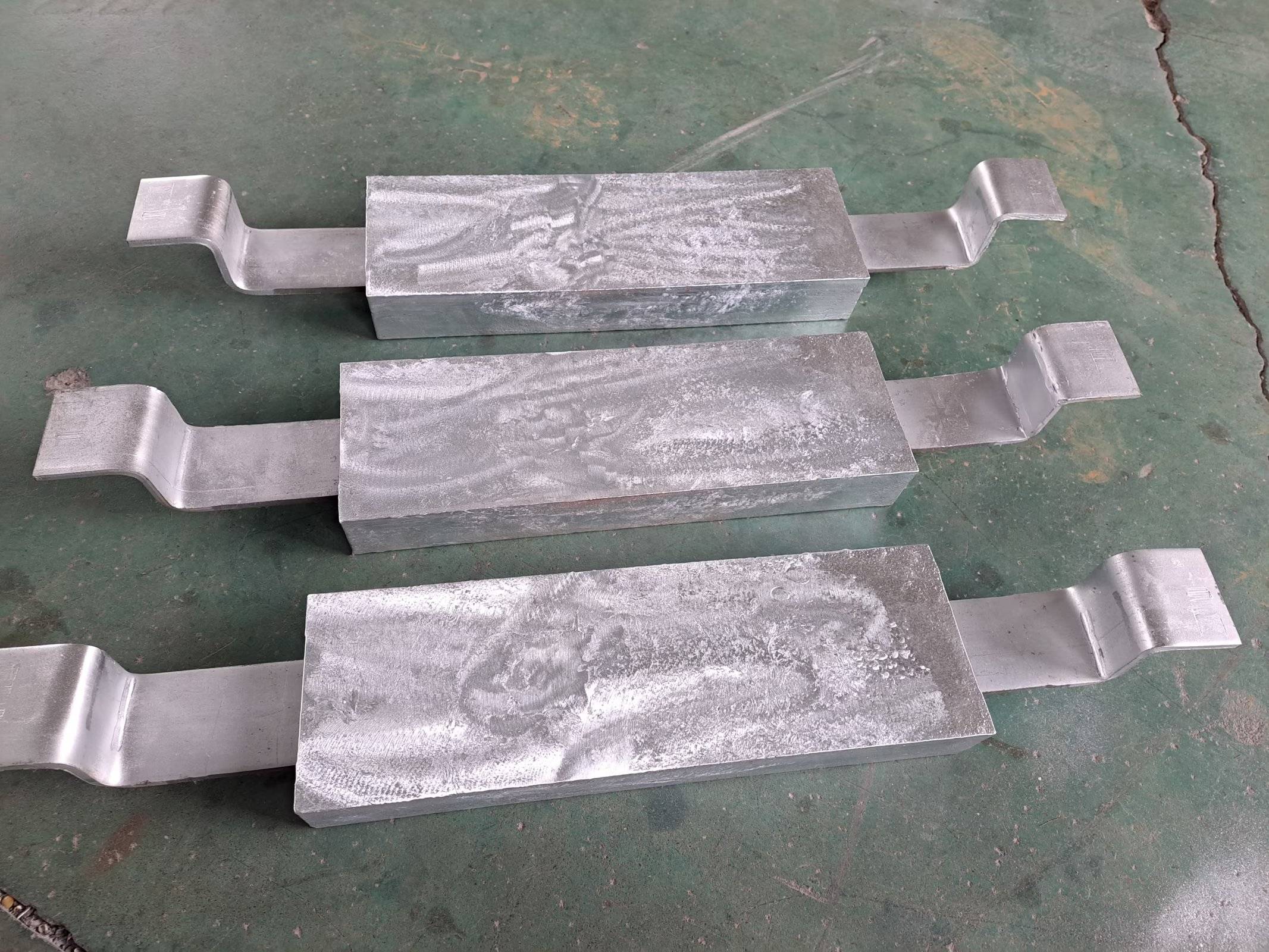

一、核心极化类型及作用机理
1. 活化极化：为铝合金阳极主导极化形式，源于阳极表面电化学反应速率受限。铝基体溶解过程中，电荷转移存在阻力，反应速率无法匹配电荷迁移速率，引发电极电位正向偏移。高纯度铝基材活化极化阻力极大，极易快速钝化，而锌、铟改性元素可降低电荷转移壁垒，加快阳极活化溶解反应，弱化活化极化效应，保障持续电流输出。
2. 浓差极化：主要产生于流动受限介质环境。阳极溶解产生的铝离子会在电极表面形成富集层，与介质本体形成浓度差，阻碍离子扩散迁移。海水静止区、储罐死角、埋地密实土壤中浓差极化尤为显著，会导致阳极输出电流持续衰减，造成钢结构欠保护。
3. 电阻极化：由介质电阻、阳极导线电阻、接触电阻共同引发。土壤高电阻率、导线接头氧化、绝缘层破损都会增大回路电阻，产生电位损耗，导致有效保护电位不足，是埋地防腐工程中最易被忽视的极化损耗因素。
二、极化特性关键影响参数
1.合金改性参数：铟、锡微量元素含量直接决定极化阈值。0.02%~0.06%铟元素可破坏钝化膜连续性，将阳极极化率控制在合理区间，避免过度极化失效；锡元素细化晶粒，保证极化均匀性，防止局部极化差异引发的单点腐蚀。
2.环境工况参数：介质温度与盐度呈正向影响关系。温度升高可加快离子扩散、降低极化阻力，但超60℃高温会引发铝阳极异常极化，导致电位偏移；高盐度介质导电性强，可弱化电阻极化，大幅提升阳极工作效率。
