6061铝合金是Al-Mg-Si系热处理可强化铝合金，以T6态（固溶处理+人工时效）使用最广泛，应用于航空航天、汽车、建筑型材、电子设备等领域。拉伸强度是6061最核心的力学性能指标之一。本文讲清6061铝合金拉伸测试的标准、试样要求和测试参数控制。
01 6061铝合金的力学性能
以最常用的T6态为例：
抗拉强度Rm：≥260MPa（GB/T 6892型材）至≥310MPa（ASTM板材/棒材），典型值310—350MPa。
规定非比例延伸强度Rp0.2：≥240MPa（GB/T 6892）至≥276MPa（ASTM），典型值276—300MPa。
断后伸长率A：≥10%（50mm标距），典型值12%—15%。
弹性模量E：约69GPa，远低于钢的200GPa，因此测试的应力速率和应变速率控制与钢材不同。不同厚度和产品形态的性能要求略有差异，按对应产品标准判定。
02 测试标准
方法标准：GB/T 228.1-2021（国内通用）、ASTM B557/B557M（美国铝合金专用）、ASTM E8/E8M（美国通用）。
产品标准：GB/T 6892（铝型材）、GB/T 3880（铝板带）、ASTM B209（板材）、ASTM B211（棒材）等，规定具体性能指标和取样要求。
03 试样类型和尺寸要求

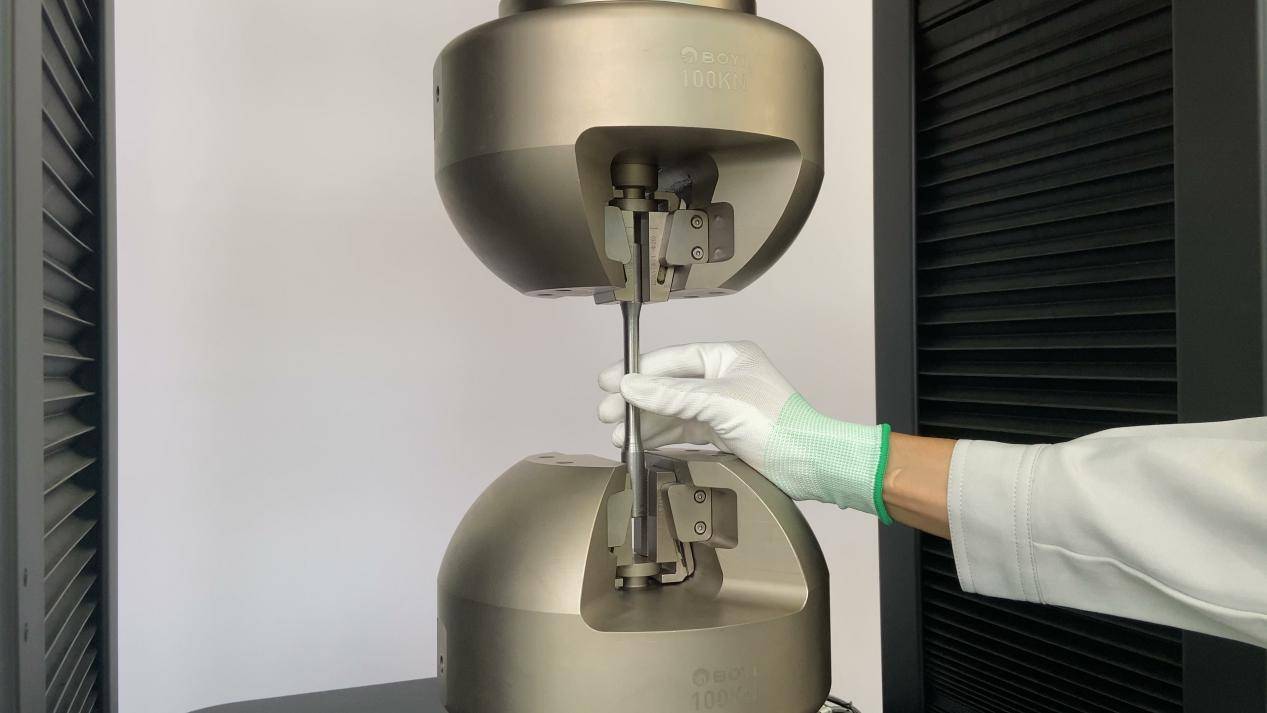

圆形比例试样（优先选用）：材料尺寸允许时（直径或厚度≥3mm）优先选用。常见直径d0=10mm，标距L0=5d0=50mm（短比例），平行长度≥L0+d0/2。也可用d0=5mm、12.5mm等。圆形试样应力分布均匀，数据离散性小。
板状（矩形）试样：厚度不足3mm时改用矩形试样。常见尺寸：总长约150mm，标距50mm，平行长度约70mm，宽度10—25mm（按厚度调整），厚度为材料原始厚度。应保持原始轧制表面，不得打磨去除。
比例与非比例：比例试样L0=5.65√S0（短比例）或11.3√S0（长比例），不同尺寸结果可直接比较。非比例试样用固定标距（如50mm），结果标注A50mm，不同标距不能直接比较。
04 试样制备要求
取样方向：沿挤压或轧制方向（纵向）取样，横向数值会偏低。如需横向取样，应在报告中标注。
表面粗糙度：平行段Ra≤1.6μm，无刀痕、裂纹、折叠。铝合金较软，机加工应避免表面产生加工硬化层或撕裂。
过渡圆弧：标距段与夹持段过渡处圆滑，避免应力集中导致断裂位置偏移。
尺寸测量：试验前精确测量标距段尺寸（圆形测直径，矩形测厚度和宽度），至少3点取最小值，计算A0。必须用实测尺寸，不能用名义尺寸。
热处理状态：试样应与产品同状态（如T6），或按产品标准要求热处理，与产品同炉或等效工艺。
数量：每批至少2个，取平均值；仲裁时增加数量。
05 测试参数控制
弹性阶段应力速率：铝合金E≈69GPa，低于钢的200GPa，按GB/T 228.1取1—10MPa/s。过快导致弹性段波动，过慢降低效率。
屈服阶段应变速率：测定Rp0.2时控制在约0.00025/s（方法A1闭环或A2开环），必须保持恒定。
屈服强度测定：6061通常无明显屈服平台，用Rp0.2表示屈服强度，平行线法测定（从0.2%延伸处作弹性段平行线，交点对应力除以A0）。
引伸计：测Rp0.2必须用引伸计，精度≥1级，不能用横梁位移代替。铝合金伸长率不大（10%—15%），普通引伸计即可覆盖。
环境：室温10—35℃，标准环境23±5℃，避免阳光直射或空调直吹。
06 BOYI 2025电子万能试验机：铝合金拉伸精确测试平台
6061铝合金拉伸测试需要设备具备低应力速率控制、精确引伸计测量和小载荷精度。广州鲲鹏仪器有限公司生产的BOYI 2025电子万能试验机，试验力示值误差≤±0.3%（传感器容量1/1至1/100范围），横梁速度精度为显示值的±0.1%以内，速度范围0.001—1000mm/min无级设定，位移显示分辨率达0.01µm，数据采集频率达1kHz（2025型）至5kHz（2025A型），标配引伸计接口，支持方法A1闭环和A2开环应变速率控制，可满足铝合金弹性阶段1—10MPa/s低应力速率和屈服阶段0.00025/s应变速率的精确控制。配合Smartest软件，可自动采集力-应变曲线，平行线法计算Rp0.2，支持圆形和矩形试样截面积输入，为6061铝合金拉伸测试提供可靠平台。
结语
6061铝合金拉伸测试的核心是：选对标准（GB/T 228.1或ASTM B557）、制好试样（优先圆形比例试样，纵向取样，Ra≤1.6μm，实测尺寸算A0）、控好速率（弹性1—10MPa/s，屈服0.00025/s）、用对指标（Rp0.2表示屈服强度，必须用引伸计）。
