广柔 GRD 无尘拖链产品结构与材质构成
GRD 无尘拖链为全封闭型管线保护组件，整体由夹具、护套、垫块、龙骨等零部件组合而成，各部件选用适配洁净工况的材料。 夹具采用铝合金材质，用于拖链两端固定，固定夹具装配时需配套 M4 螺丝；护套为铁氟龙（PTFE）材质，具备耐热、耐磨、自润滑特性，是控制动态发尘的核心部件；垫块选用尼龙（PA）材料；龙骨材质为 PSP，用于长行程工况下对拖链进行支撑，降低长距离往复运动时的偏移、分叉风险。
产品护套分为标准型、非标准型、特殊三孔型三类规格，不同护套对应不同线缆排布数量，厚度统一为 1.1mm，可依据项目中线缆、气管的数量与外径选型。龙骨提供 R40、R70、GR70、R125 四种弯曲半径规格，可结合设备行程条件选用。同时配套垫块、填充胶、内孔胶、一字圆柱、一字平头螺丝等辅料，满足现场装配需求。 拖链采用独立孔位设计，线缆与气管分腔布置，运行过程中线缆之间不会直接摩擦缠绕，减少线缆表皮磨损带来的微粒释放。产品支持定制化，可按照项目需求增减拖链长度，还可按需增加阻燃、防静电功能。
GRD 无尘拖链核心性能参数与洁净指标
GRD 无尘拖链经过 IPA 检测，符合 Class1 无尘等级标准，适配百级无尘环境使用。各项性能指标如下：运行寿命可达 1000 万次以上；最大运行速度 4m/s；最大加速度 4G；POD 最小弯曲半径 R30；适配电缆直径范围 2mm~12mm；使用环境温度区间为 - 20℃~80℃。 行程方面，R40 规格最大行程≤1300mm，R70 规格最大行程≤5000mm。产品安装高度需保持 80mm 以上。检测认证包含 ROHS、CE、IPA、SGS 防静电、V0 阻燃，满足洁净行业相关规范要求。
核心特性为全封闭控尘与长行程适配。全封闭结构可以阻挡外部粉尘入侵拖链内部，同时约束内部线缆摩擦产生的微粒，降低粉尘向洁净空间释放。内部线缆独立有序排布，减少线缆互相摩擦损耗，延长管线与拖链整体使用寿命。最长可支持 5 米行程定制，兼顾使用性能与项目成本，属于高性价比洁净传输解决方案。
适用行业与工况场景

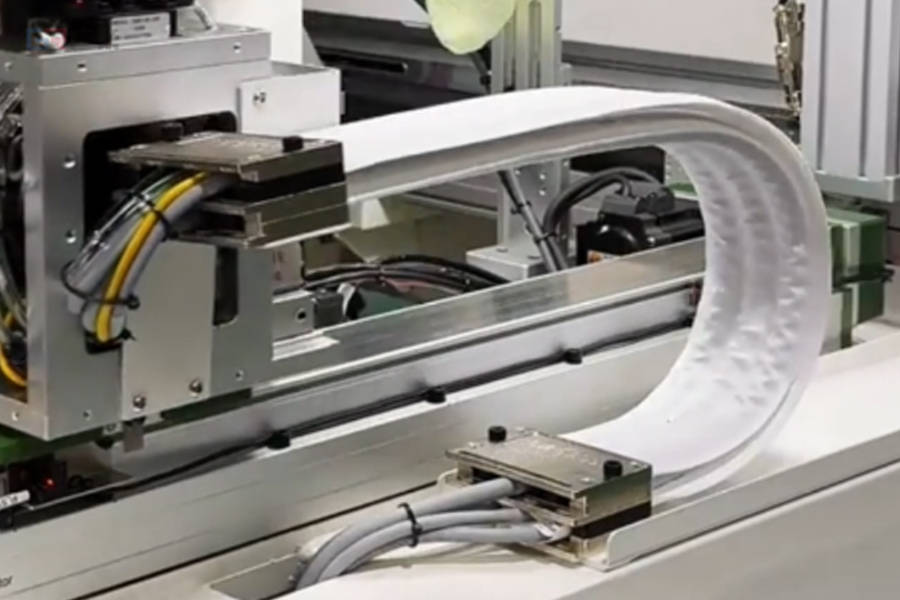

广柔 GRD 无尘拖链主要面向需要动态管线防护的百级洁净室工况，应用领域覆盖半导体、3C 面板、新能源等行业。典型使用场景为洁净设备内部往复运动机构，设备内部同时布置电缆与气动管路，运动机构往复移动过程中，需要控制摩擦粉尘释放，保护管线不发生缠绕、磨损。
该产品适合新项目前期设计阶段同步规划，在设备结构设计时预留≥80mm 安装高度，规划好拖链运行行程，选择对应弯曲半径龙骨。行程大于 1500mm，需选用 R70 龙骨；行程大于等于 2300mm，建议采用 GR70 龙骨，保障长距离往复运行稳定。对于空间改造空间有限、后期需要频繁更换大量线缆的老旧产线改造项目，不优先推荐选用。
结语
洁净室运动机构的管线防护，是高端制造产线良率管控中容易被忽略的环节。广柔 GRD 无尘拖链依托 PTFE 护套全封闭结构、独立孔位布局，实现动态工况下的粉尘管控，同时支持最长 5 米长行程应用。产品具备完整规格体系，配套龙骨、夹具等全套组件，可根据线缆数量、行程参数选型，支持阻燃、防静电功能定制。 在项目选型时，需要充分考量产品适用边界，优先在设备设计阶段纳入方案，评估安装空间、行程长度、运维需求，选择成套一体化交付或者散件交付方案，保障拖链长期稳定运行，满足洁净车间的管线保护需求。
