持续偏高的床层压差，会逐步打乱超纯水精处理的水力分布状态。杜邦UP6040抛光树脂服务于高纯水处理场景，进水杂质的微量富集，会逐步形成难溶性固结层。这类隐性污染无法被常规冲洗去除，直接表现为床层压差持续偏高且无法回落。
一、冲洗无效的原由
当压差升高且冲洗后无法回落时，需首先判断压差升高的主导成因。冲洗对松散附着的悬浮物有效，但对已压实或嵌入的污染物、结垢沉积、树脂破碎粉化等成因，冲洗效果有限。
污染物已压实或嵌入
若前期运行中进水悬浮物含量偏高，污染物在运行压力的持续作用下被压实到膜面或树脂间隙中，单纯依靠水流冲洗的剪切力已无法剥离。
树脂破碎与细粉累积

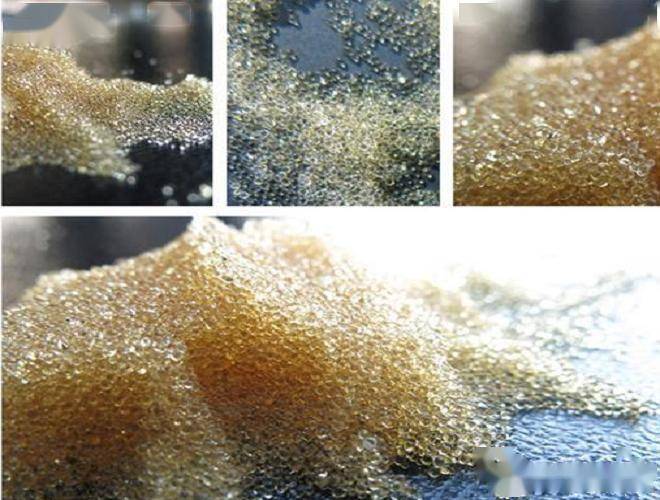

杜邦 UP6040为均粒凝胶型树脂，机械强度有限。若前期运行中经历过压力波动或水锤冲击，树脂颗粒可能已出现破碎，细粉填充在床层间隙中，降低孔隙率，导致压差升高。冲洗无法清除这些嵌入间隙的细粉。
无机结垢沉积
若进水硬度或硅含量超标，钙镁离子可能在树脂表面或间隙中沉积成垢，冲洗对化学沉积物基本无效。
二、系统性排查流程
在采取处理措施前，需先完成系统性排查，锁定压差无法回落的根本原因。
对比运行参数
记录当前压降数值、上升速率、流量、水温、压差变化曲线，与初始运行数据进行对比。判断压差是持续上升还是已稳定在某一高位。
检查前置系统
检查精密过滤器是否脏堵、进水浊度、余氯、硬度是否达标。前端预处理失效是导致污染物持续进入抛光树脂层的常见原因。
观察树脂状态

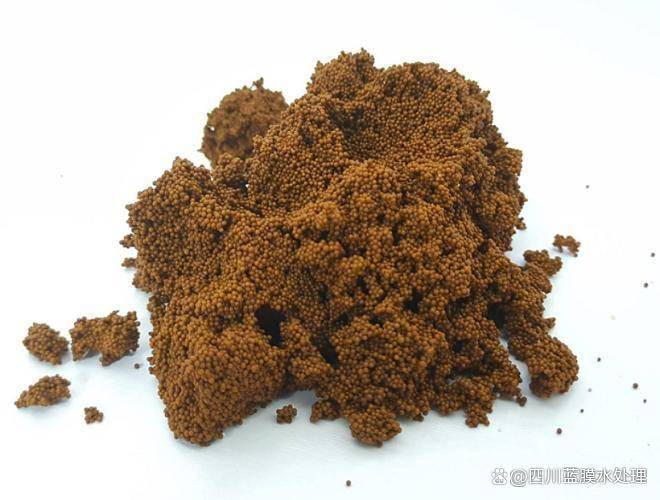

打开观察口，查看树脂是否结块、发黑、压实严重；取样观察颗粒完整性，判断破碎率和颜色变化。
核验操作记录
确认近期是否调整过流速、是否发生过反洗不当、停机重启或温度异常波动。
三、处理方法
根据排查结果，采取对应的处理措施。
强化物理清洗
采用小流量反洗至出水清澈，控制床层膨胀率10-15%，避免树脂分离流失。配合压缩空气擦洗，松动附着污染物与细粉，重复2-3轮。反洗后静置重新成型，保证布水均匀。
针对性化学清洗
铁污染可用10%左右盐酸低流量循环浸泡，后彻底反洗至中性，去除金属氢氧化物沉淀。有机物/胶体污染采用碱性盐液清洗，温和剥离包覆层，严禁用强氧化剂，防止树脂氧化放热甚至危险反应。清洗后必须充分冲洗，确保无化学残留。
校准运行参数
立即降至设计合理流速，禁止超流量运行，减轻床层压实。降温至15-25℃稳定区间，高温会破坏树脂结构并加剧粘连。杜邦UP6040最佳运行温度15-25℃，温度高于60℃易热降解。
前端预处理系统的运行状态，直接决定进入树脂床层的杂质体量。精密过滤失效、水质指标超标，会持续带入各类污染物，在杜邦UP6040树脂间隙压实固化。这类持续性污染会突破常规运维的清洁上限，依托前置设备养护搭配深度清洗，可彻底改善压差异常的工况短板。
