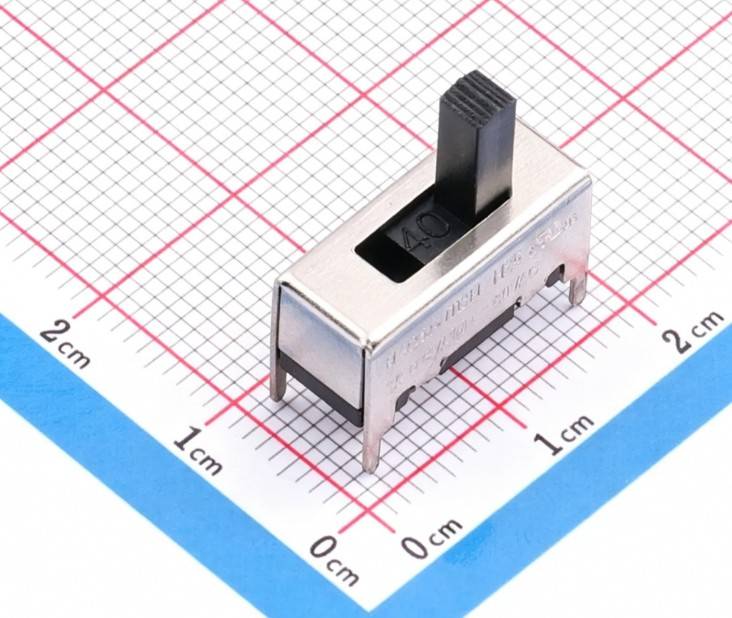

做小家电、灯具、小型电源硬件研发的工程师，在多档位电路选型时，常会遇到普通拨动开关载流不足、手感松散、批量焊接容易变形的问题。今天要介绍的这款的这款H25A-0123PC-8NT1BB，是皓通电子拨动开关的热门产品之一，2P3T 双刀三掷结构，3A 大电流规格，是消费电子多档位电源切换很成熟的一款元器件。
皓通拨动开关 H25A-0123PC-8NT1BB 核心参数
料号：H25A-0123PC-8NT1BB
类型：DIP 直插滑动拨动开关
触点结构：2P3T（双刀三掷）
电气额定：3A 125VAC / 1A 250VAC
接触电阻：≤100 mΩ
绝缘电阻：≥100 MΩ（DC500V，1 分钟）
机械寿命：＞5000 次**空载**循环
操作力度：400±150gf
拨动行程：3.00±0.2mm
外壳：金属加固外框
环保：全物料 RoHS 合规

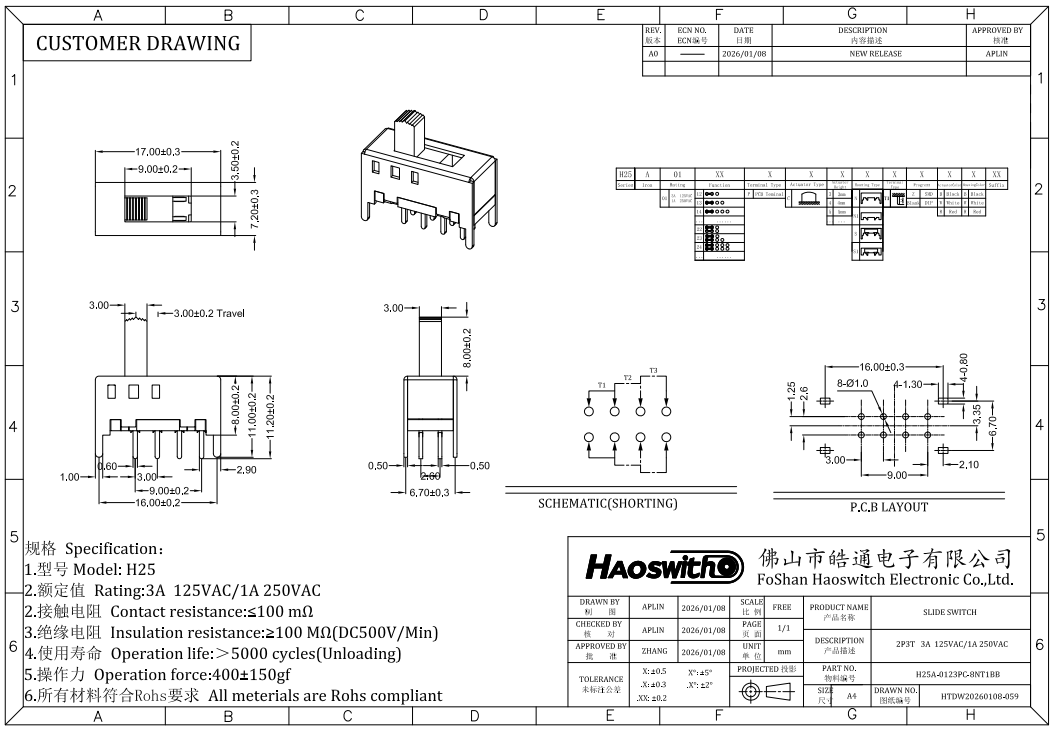

开关本体尺寸 17.00±0.3mm ×7.20±0.3mm，原厂配套 PCB 布局图纸，硬件工程师可以直接引用焊盘尺寸，省去反复核对、改板的时间。3mm 拨动行程搭配适中操作力，档位段落感干脆，没有虚位卡顿，就算反复拨动，手感一致性也较好。
皓通拨动开关 H25A-0123PC-8NT1BB 核心优势
1、2P3T 双刀三掷，一路拨动控制两路电路
H25A-0123PC-8NT1BB 拨动开关支持双刀三掷切换，拨动一次滑块，同步完成两条回路的三档位切换。
像吹风机、暖风机的高 / 中 / 低三档功率、落地灯多档调光、设备工作模式切换，都可以用这一颗开关实现。相比用两颗单档开关组合，减少板上器件数量，简化布线，降低整机装配成本。
2、3A 大电流触点，解决小开关发热烧蚀痛点
市面上大量小型拨动开关只能承受 1A 以内电流，如果直接用在主电源回路，长时间负载工作容易触点发热、氧化，产品返修率高。
这款 H25A-0123PC-8NT1BB 拨动开关触点加厚处理，支持 3A 125VAC 负载，可接入设备主供电回路。金属外框加固结构，提升开关本体强度，装配焊接过程不易受损。
3、电气性能稳定，适合大批量生产
接触电阻稳定控制在 100mΩ 以内，工作压降小，发热更低；DC500V 耐压测试绝缘电阻≥100MΩ，漏电风险可控。空载机械寿命大于 5000 次，**满足消费家电常规空载使用需求**。
DIP 直插引脚结构牢固，插件装配和波峰焊作业时引脚不易歪斜变形，有利于保障产线装配良率。
4、RoHS 环保合规，内外销项目通用
皓通电子这款拨动开关 H25A-0123PC-8NT1BB 全部原材料满足 RoHS 环保要求，国内销售以及出口欧盟、东南亚的灯具、小家电厂商，不用额外再做材料认证，降低产品出口审核风险。
H25A-0123PC-8NT1BB主要应用场景
这款 2P3T 拨动开关多用于中小功率消费电子产品：
- 小家电：吹风机、热风枪、暖风机档位电源切换
- 照明产品：落地灯、台灯多档位调光
- 电源产品：适配器、锂电池组模式选择
- 小型测试仪器、影音手持设备功能切换
选型与焊接实操提醒
选型时务必确认回路最大负载电流，不要长期超过额定值使用，会加速触点损耗；区分清楚档位，本款是 2P3T 三档拨动开关，不要和 2P2T 两档开关混淆。
DIP 插件结构，兼容波峰焊与手工焊。焊接温度建议控制在 260℃以内，单次焊接时间不超过 5 秒，高温停留太久，会损坏开关内部塑胶与弹片结构。PCB 设计直接参考原厂图纸 PCB LAYOUT，保证插件顺畅。
总结
皓通电子的这款拨动开关 H25A-0123PC-8NT1BB，是一款兼顾载流能力、稳定手感与量产性的 2P3T 滑动开关。3A 电流规格、双刀三掷多路切换、标准化直插封装，完美适配小家电、照明、电源设备三档电源与信号切换方案。硬件项目需要快速落地档位控制方案，这款开关可以有效缩短元器件验证周期。
