在炼油、石油化工以及高温高压工艺装置中，管道连接部位往往是设备可靠性设计的重要环节。特别是在加氢、重整、裂化、高压反应、循环氢以及高温油品输送等工况中，连接结构不仅需要承受压力和温度变化，还需要兼顾密封可靠性、检维修效率以及装置空间。Grayloc卡兰正是针对这类严苛工况发展起来的一种紧凑型金属密封连接方式。
Grayloc连接器是什么？

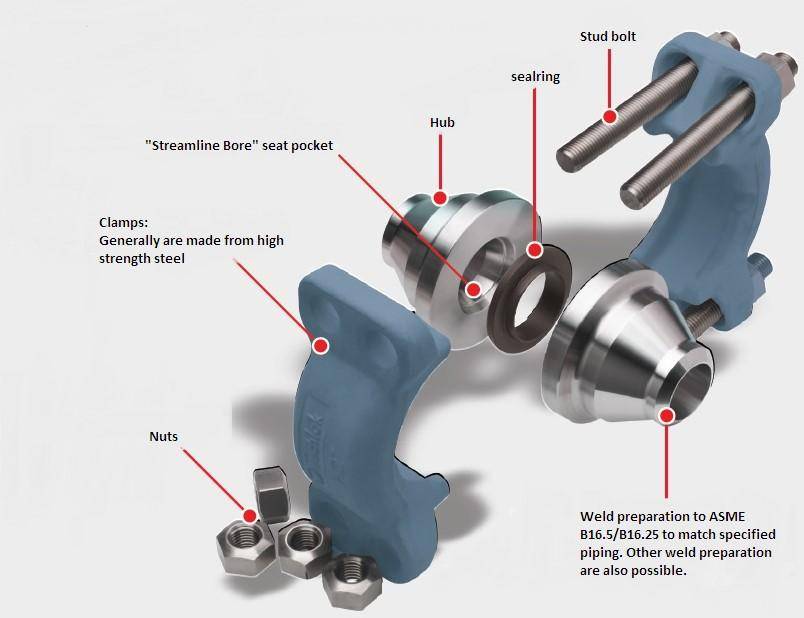

典型的Grayloc连接器主要由两个Hub（轮毂接头）、一个金属Seal Ring密封环、两半式Clamp卡兰以及螺栓紧固组件构成。与传统大直径法兰依靠多个螺栓和垫片形成密封不同，Grayloc采用金属对金属的内孔密封结构，通过卡兰产生的轴向夹紧力使密封环与Hub密封面形成可靠接触。公开产品资料也将其定位于关键工艺管线及压力容器连接，并强调紧凑、轻量以及高温高压工况适应能力。
因此，在石化项目中讨论grayloc、grayloc卡兰、grayloc连接器时，它并不能简单理解成普通管卡，而是一套针对关键工艺介质和严苛压力温度条件设计的机械连接系统。
Grayloc卡兰为什么适合石化和精炼？
炼油装置中的很多介质具有高温、高压、易燃或腐蚀等特点。例如加氢处理、加氢裂化以及部分高压氢气系统，对连接点的密封完整性要求很高。一旦普通法兰连接受到热循环、振动或者工况波动影响，就可能增加维护工作量。
Grayloc卡兰采用金属密封环结构，连接器内部压力还可以形成有利于密封的作用，因此非常适合关键工艺连接。同时，Grayloc结构明显比传统大尺寸法兰紧凑，对于管线密集的炼油装置、撬装设备以及设备进出口尤其具有价值。相关资料显示，这类连接器能够应用于极端压力和温度条件，并具有降低重量、空间占用和维护需求等特点。
在炼油加氢装置中的应用
grayloc连接器比较典型的应用方向之一就是高压加氢系统。加氢反应器、换热器、高压分离设备、压缩机以及高压工艺管道之间存在大量关键连接点。在这些位置使用Grayloc，可以减少传统大型法兰带来的重量和安装空间。
对于需要周期检修的设备，Grayloc的优势更加明显。拆卸时主要处理卡兰紧固组件，无需像大型ANSI/ASME法兰一样逐一拆装大量螺栓。对于检修时间非常宝贵的连续生产装置，这种结构能够帮助提高设备拆装效率。
高温重油与精炼工艺的连接方案
除高压氢气系统之外，在高温油品、重油加工、反应器以及部分高温工艺设备接口中，grayloc卡兰同样具有应用价值。
当工艺温度不断变化时，连接位置会经历热膨胀和热循环，因此对密封结构稳定性提出更高要求。Grayloc金属密封结构能够适应严苛的温度、压力及振动环境，这也是它长期用于油气、石化等关键工况的重要原因之一。部分Grayloc产品资料给出的应用范围甚至覆盖极低温至非常高的温度以及超高压力条件，但具体项目仍必须按照实际设计温度、设计压力和材料等级进行选型。
Grayloc卡兰相比传统法兰有什么特点？
从工程设计角度看，grayloc连接器最大的特点并不是单纯追求更高压力，而是把高可靠密封与紧凑结构结合起来。
传统高压法兰随着口径和压力等级提高，法兰外径、厚度以及螺栓规格往往明显增加。Grayloc通过Hub、Seal Ring和Clamp组成紧凑连接，可以有效降低连接部位重量和占用空间。因此在大型石化装置、模块化设备、FPSO以及高压撬装系统中，这种优势尤其突出。
与此同时，连接点尺寸减小还能降低管道系统局部重量，对于设备管口以及复杂管廊布置具有实际工程价值。
Grayloc连接器选型需要注意什么？
实际选型不能只确定口径，还应综合考虑设计压力、设计温度、介质腐蚀性、管道材料以及循环工况。Hub和Seal Ring可以根据介质条件采用不同材料组合，包括碳钢、不锈钢及镍基合金等。对于含氢、高温腐蚀或者特殊化学介质，应结合项目材料规范进行确认。
安装过程中还应重点检查Hub密封面和Seal Ring状态，避免磕碰、污染以及不规范装配。正确的选型、安装和维护，是发挥Grayloc卡兰长期密封性能的基础。
总体来看，在炼油、石化、高压加氢、高温工艺以及关键设备接口中，grayloc、grayloc卡兰、grayloc连接器具有结构紧凑、金属密封、重量较低、拆装方便以及适应严苛工况等特点。对于希望减少大型高压法兰、优化设备空间并提高关键连接可靠性的石化项目，Grayloc是一种值得重点考虑的高性能连接方案。
