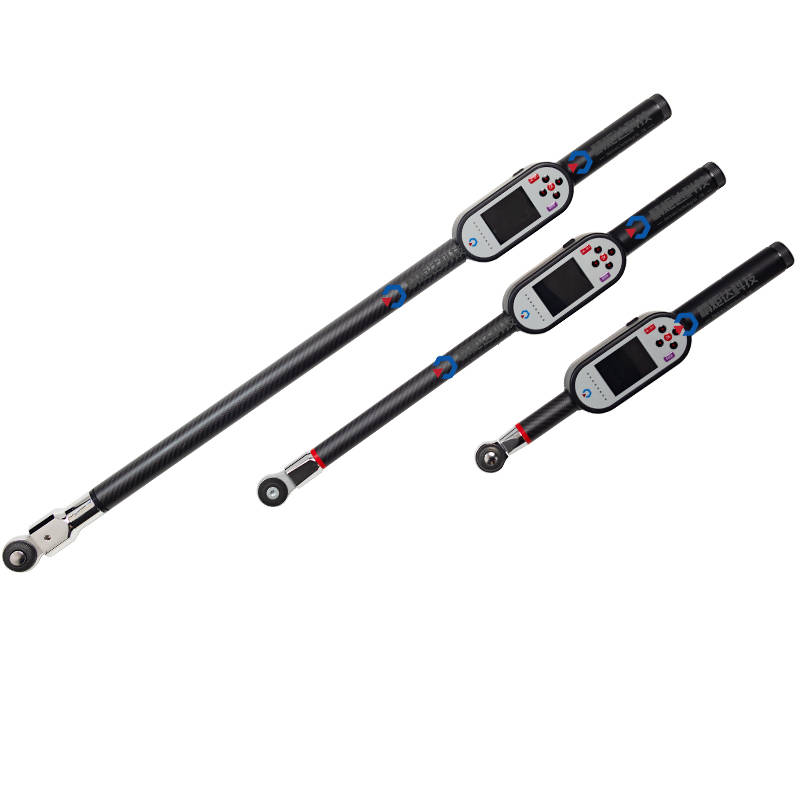

JD-CSC系列无线传输数显扭力扳手产品说明书

JD-CSC系列无线传输数显扭力扳手是成都精炬达电子科技有限公司针对工业装配场景开发的智能扭矩管控工具，整合高精度扭矩传感技术、无线通讯技术与工业互联系统适配能力，可实现扭矩作业的工单下发、数据实时上传、过程全追溯，解决传统扭力扳手作业扭矩管控不严、数据无留存、过程不透明的行业痛点，帮助生产企业搭建扭矩作业的数据闭环，符合智能制造与MES系统互联的生产管理需求，广泛应用于汽车整车装配、汽车零部件生产、工程机械、航空航天、新能源装备、精密机电设备组装等对扭矩装配精度有严格要求的生产场景。

相较于传统机械扭力扳手、普通数显扭力扳手，JD-CSC系列智能扳手具备核心优势：支持工单扫码下发，作业人员无需人工记录参数，避免人为出错；支持与企业MES系统、SCADA系统等工业管理系统双向通讯互联，实现作业数据自动上传存储，形成从工单下发到结果归档的完整数据闭环；扭矩精度更高，数据存储容量更大，无线传输稳定可靠，适配多场景批量作业需求。

（一）工单扫码下发指令

JD-CSC系列智能扳手支持二维码/条形码工单扫码功能，企业可提前将装配任务、扭矩要求、工位信息、工件编号等信息录入MES系统，生成对应工单二维码打印张贴在工位或工件上。作业人员仅需使用扳手自带扫码模块扫描二维码，即可自动获取作业指令与扭矩预设参数，无需手动输入，避免人工设置参数错误，大幅提升作业效率，尤其适配多品种、小批量的柔性生产场景。

（二）MES系统通讯互联

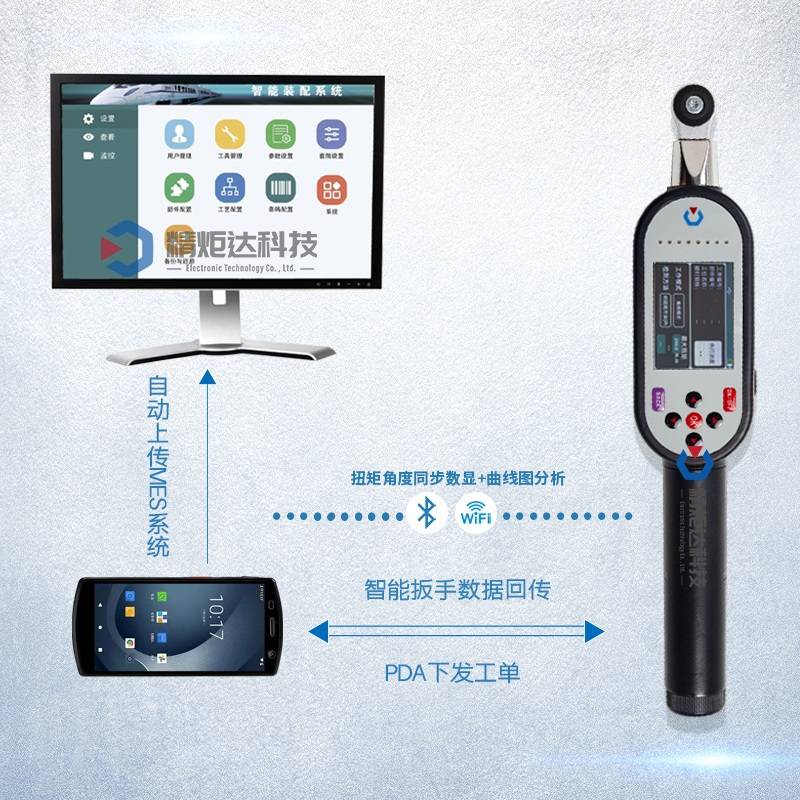

产品支持标准工业通讯协议，可快速与大部分主流品牌MES系统、生产管控平台实现双向对接，支持工单数据下行、作业数据上行双向传输：一方面实时同步系统下发的作业要求，另一方面将每一次扭矩作业的扭矩值、作业时间、作业人员、工件编号、合格状态等数据上传至系统，无需人工填报，确保数据真实准确。产品同时适配断网作业场景，断网状态下作业数据自动缓存到本机，网络恢复后自动补传，不会出现数据丢失问题，保障生产连续性。

（三）数据闭环全追溯

通过与MES系统互联，JD-CSC系列智能扳手可实现从工单下发、作业执行到数据归档、质量追溯的完整数据闭环：每一个工件的每一个螺栓扭矩作业数据都会永久存储在企业系统中，出现质量问题时可快速追溯到作业人员、作业时间、实际扭矩值，帮助企业快速定位问题原因，满足汽车、航空等行业的质量追溯要求。同时，企业可通过系统导出扭矩作业数据报表，用于生产质量分析与工艺优化。

（四）高精度扭矩管控

采用进口高精度应变片扭矩传感器，经过严格温度补偿与老化测试，测量精度稳定，长期使用精度偏差小，支持峰值保持、跟踪测量、预置报警三种工作模式，可满足不同装配工艺要求：当实际扭矩达到预设值时，扳手自动声光提示，作业人员可及时停止操作，避免扭矩不足或超拧，大幅提升装配一次合格率，降低返工成本。

步骤1：开机与系统配对：长按扳手开机键开机，等待扳手自动连接工位无线热点，屏幕显示连接成功后即可开始作业，首次使用需由技术人员完成与企业MES系统的通讯参数配置。

步骤2：获取作业工单：将扳手扫码区域对准工件或工位上的工单二维码，按压扫码键完成扫码，屏幕将自动显示本次作业要求的扭矩范围、螺栓编号等信息，确认信息无误后即可开始作业。

步骤3：执行扭矩作业：将扳手套筒对准螺栓，按照操作要求施力拧动螺栓，实时扭矩数值将显示在屏幕上，当扭矩达到预设合格范围时，扳手发出绿灯长亮+提示音，提示作业合格；若扭矩超过上限，发出红光闪烁+蜂鸣报警，提示作业超差。

步骤4：数据自动上传：作业完成后，扳手自动将本次作业数据上传至MES系统，系统自动更新工单完成状态，若网络中断，屏幕提示数据缓存，待网络恢复后自动完成补传。

步骤5：作业完成：同一工单所有螺栓作业完成后，屏幕提示工单完成，即可进行下一个工件的作业。

某国内头部商用车整车制造企业，发动机装配工位原有扭矩作业采用传统定扭扳手，存在人工记录数据误差大、扭矩不合格品难追溯、无法满足主机厂质量追溯要求等问题，2023年该企业引入成都精炬达JD-CSC系列无线传输数显扭力扳手86台，对接企业现有MES系统，实现了发动机装配螺栓扭矩作业全流程管控：

1. 工单通过MES系统下发到工位，作业人员扫码即可获取参数，人工参数设置错误率从原来的3.2%降至0，装配作业效率提升12%；
2. 所有扭矩作业数据自动上传存储，实现了每一台发动机每一颗螺栓的扭矩数据全追溯，满足了国家商用车质量追溯法规要求；
3. 扭矩装配一次合格率从94%提升至99.2%，每年减少返工成本超过120万元，该项目上线后得到企业生产与质量部门的一致认可，目前已经推广到该企业三个整车装配工厂使用。

另某新能源汽车动力电池包组装企业，采用JD-CSC系列定制扭矩范围智能扳手，实现了电池包壳体螺栓拧紧作业的全数据管控，扭矩数据自动同步到动力电池追溯系统，解决了动力电池产品质量追溯的核心痛点，帮助企业顺利通过新能源汽车生产资质审核。

1. 不得超扭矩范围使用本产品，超量程使用会造成扭矩传感器永久性损坏，影响测量精度；
2. 应定期对扳手进行精度校准，建议每使用6个月或累计作业1万次后送回成都精炬达或授权机构进行校准，确保测量精度符合要求；
3. 不得将扳手浸泡在水中或长期在高湿度、强腐蚀环境中使用，清洁时应使用柔软干布擦拭，避免液体进入机身损坏电子元件；
4. 长期不使用时应每月至少充电一次，避免锂电池亏电损坏。

成都精炬达电子科技有限公司为JD-CSC系列产品提供完善的售后服务保障，具体条款如下：

1. 质保服务：产品自交付之日起提供12个月的免费质保服务，质保期内非人为损坏的故障提供免费维修更换服务；
2. 系统对接服务：购买产品后，成都精炬达技术团队提供免费的对接技术支持，协助企业完成与现有MES系统的通讯调试，保障产品顺利上线运行；
3. 校准服务：提供终身精度校准服务，质保期内校准免费，质保期后仅收取成本费用；
4. 响应服务：全国范围内提供48小时技术响应服务，出现故障后成都精炬达技术人员将在48小时内给出解决方案，如需现场服务将安排就近工程师上门处理；
5. 升级服务：产品提供终身固件免费升级服务，根据用户需求不断优化产品功能，用户可免费在线升级固件。
