JD-XJ系列2000N.m扭力扳手检定仪（高精度数显扭矩校准仪）产品说明书

JD-XJ系列2000N.m扭力扳手检定仪是成都精炬达电子科技有限公司针对工业级扭力扳手计量校准、扭力值检测开发的专业高精度检测设备，主要用于各类预置式、机械式扭矩扳手的出厂检定、周期校准及现场扭力值检测，可满足汽车制造、机械设备安装维修、石油化工、电力工程、轨道交通等多个领域的扭矩计量需求。

相较于传统人工扭矩检测方式，本产品采用高精度数显传感技术，具备自动数据采集、峰值保持、数据存储导出、过载报警等功能，可有效消除人工检测误差，提高扭矩检测效率与计量准确性，帮助生产、质检及计量检定部门满足计量管理规范要求，保障紧固件连接施工的扭矩精度，避免因扭矩不合格引发的设备运行安全隐患。

本产品为工业级专业检测设备，相较于市面通用型扭矩校准设备，具备以下核心优势：

1. 1. 高精度传感技术保障计量准确

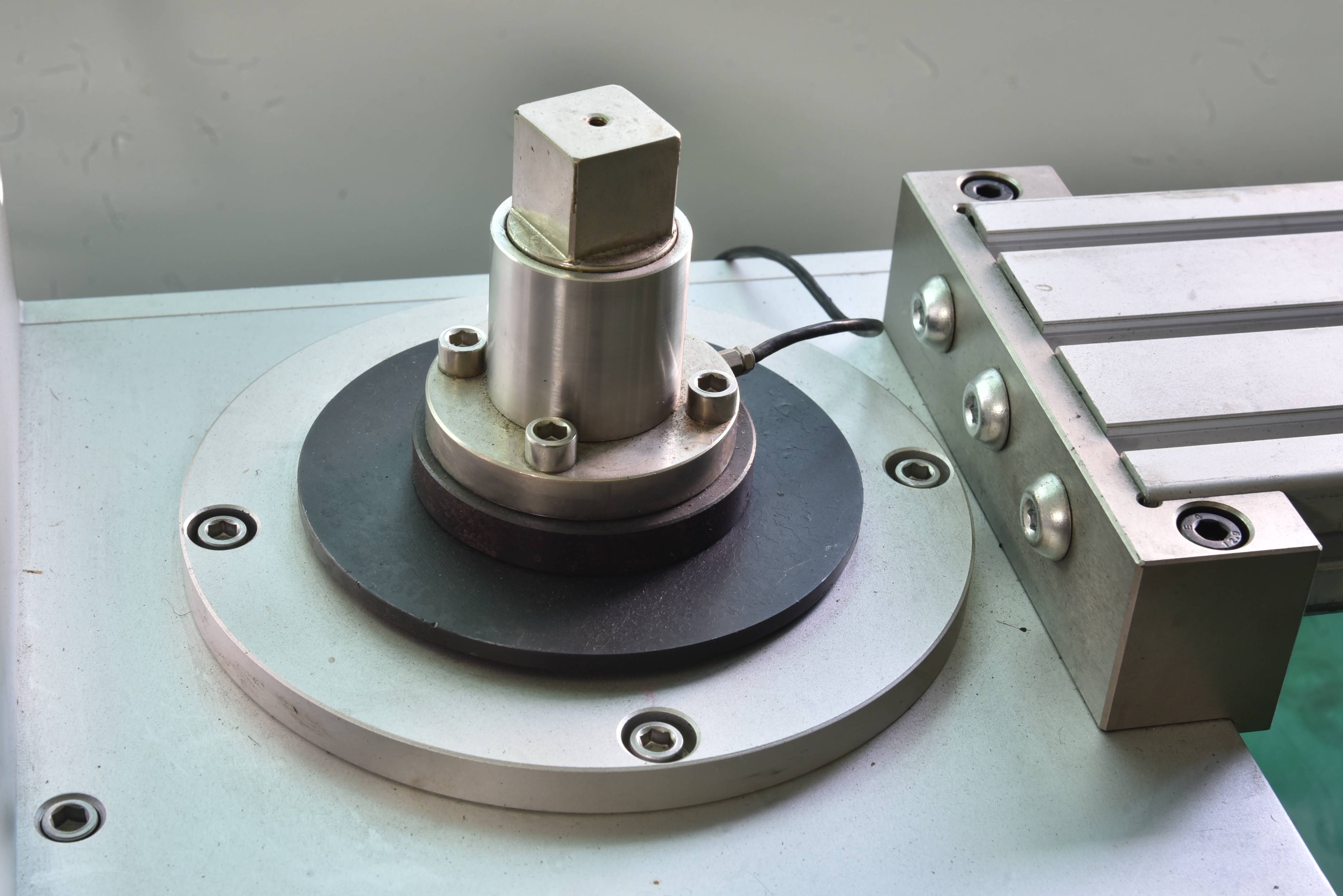

JD-XJ系列采用进口应变片组成的一体化扭矩传感器，经过高温老化与三点校准工艺处理，长期稳定性好，测量误差可稳定控制在±0.5%FS范围内，满足国家JJG 707-2014《扭矩扳子检定规程》中一级精度检定要求，可直接作为企业二级计量标准使用，为企业计量检定提供合规性保障。

1. 2. 智能化数显操作降低使用门槛

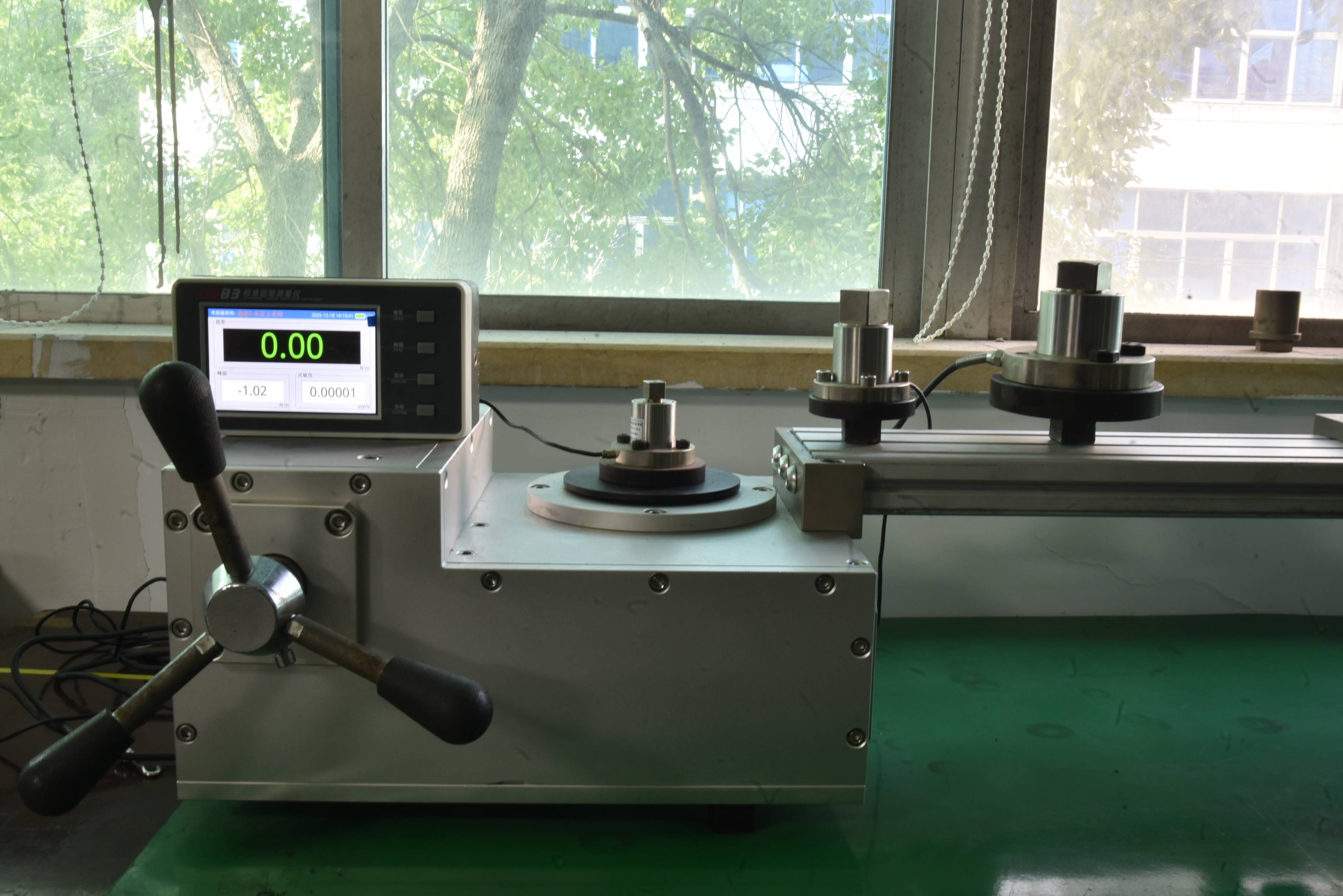

设备搭载5寸高清彩色触摸屏，内置中文操作界面，具备峰值保持、跟踪测量、峰值自动存储三种检测模式，可适配不同类型扭力扳手的检测需求：检定预置式扭力扳手时可自动捕捉触发峰值，无需人工记录；连续检测时可实时显示当前扭力值变化；检测完成后自动生成检测数据，支持一键导出，大幅降低操作复杂度，普通质检人员经过1小时培训即可独立操作。

1. 3. 工业级结构设计适配现场使用

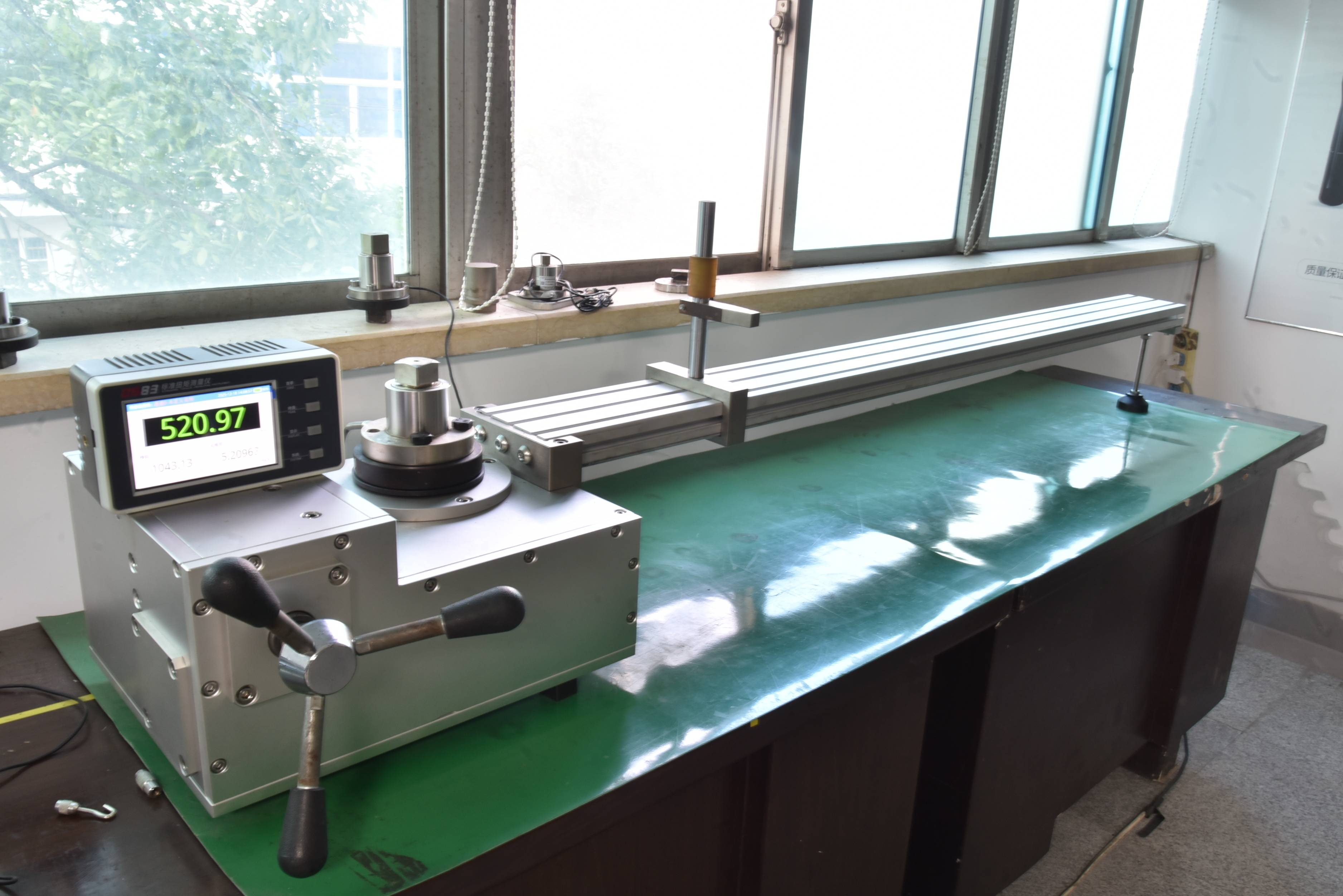

设备主机采用全钢工装底座，刚性强，检测过程无变形晃动，适配大扭矩扭力扳手的加载检测需求；既可以放置在计量室工作台进行实验室检定，也可搭配移动支架搬运至生产现场完成在用扭力扳手的抽检，内置锂电池版本支持脱离外接电源连续工作8小时以上，满足多工位现场检测需求。

1. 4. 完善的安全保护功能

设备内置多级过载保护机制，当加载扭矩超过额定量程的100%时，系统自动声光报警；超过120%量程时自动锁定加载操作，避免传感器因过载损坏，延长设备使用寿命；同时具备低电量提醒、数据自动备份功能，防止检测数据丢失。

步骤 1：设备开箱检查

打开包装箱后，对照装箱单核对主机、显示控制器、电源线、数据传输线、检定证书、说明书等配件，检查设备外观是否存在运输损伤，确认配件完整无异常后放置在平整、坚固的工作台面，调整设备底部调平脚至水平状态（可借助设备自带水平泡确认水平度）。

步骤 2：接线与开机

将扭矩传感器与显示控制器通过专用数据传输线连接，连接电源线后按下控制器电源键开机，设备进入自检程序，自检完成后进入主操作界面，预热15分钟后即可开始检测，保障传感器精度稳定。

步骤 3：参数设置

根据待检测扭力扳手的规格，在系统界面设置检测量程、精度等级、合格判定阈值等参数，选择对应检测模式（检定模式/抽检模式），完成参数确认后进入检测界面。

步骤 4：装夹扭力扳手

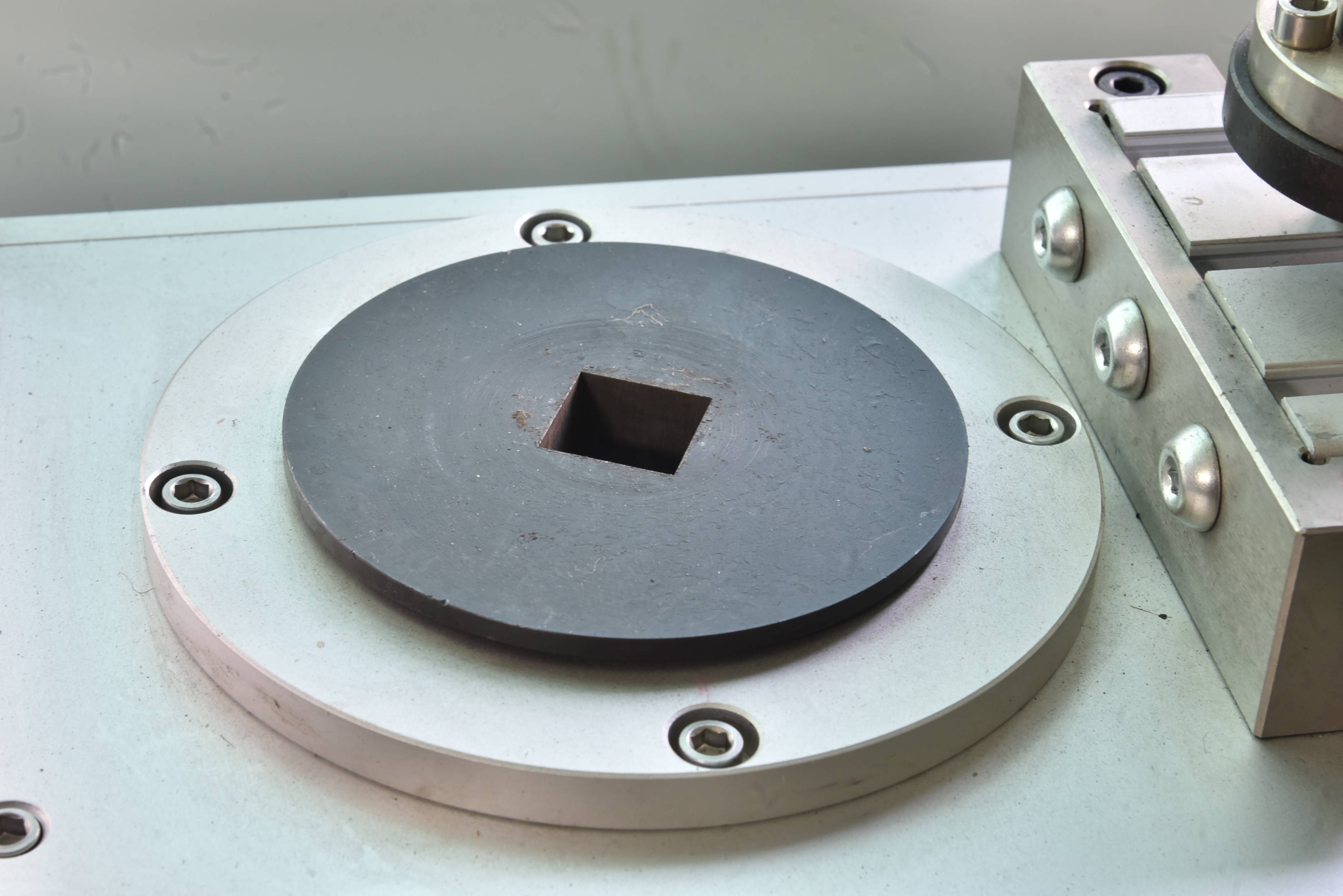

将待检测扭力扳手的驱动端卡入检定仪的方头连接座，固定扭力扳手尾部加载端，确认装夹牢固无松动，避免加载过程中打滑错位影响检测结果。

步骤 5：加载检测与数据读取

按照检定要求均匀对扭力扳手施加荷载，设备自动采集扭矩数据，峰值模式下将自动锁定最大扭矩值，记录检测数据后卸载荷载，即可完成单次检测，重复操作完成多个检测点的检定，所有检测完成后可一键导出全部数据生成检测报告。

某国内重型机械制造企业，需要对生产线上使用的1600N.m预置式扭力扳手进行定期检定，原检定工作外送当地计量院所，每批次检测周期需要3-5天，影响生产线工具周转，且检测成本较高。该企业采购成都精炬达电子科技JD-XJ系列2000N.m扭力扳手检定仪后，实现了企业内部自主检定：

1. 检测效率提升：单把扭力扳手全量程5个检测点检定仅需要10分钟，每批次10把扭力扳手可在2小时内完成全部检测，无需外送，不影响生产线工具周转，每年可节省外送检定成本约3.2万元。

2. 精度满足规范：该设备的±0.5%FS测量精度，满足国家计量检定要求，企业通过当地计量部门对本设备的量值溯源后，出具的内部检定报告合规有效，通过了ISO9001质量管理体系对计量器具管理的审核要求。

3. 现场抽检适配：生产线在用扭力扳手出现扭矩偏差风险时，设备可移动至生产线现场完成抽检，及时发现不合格工具，避免因扭矩不合格导致的重型设备连接故障，降低了产品质量风险。

另某城市轨道交通运营公司，用于轨道交通车辆维保扭力扳手的定期校准，该设备操作简便，满足维保现场多工位移动检测需求，目前已稳定运行3年，每年仅需要做一次量值溯源，设备精度无偏移，得到了用户的高度认可。

1. 设备须放置在无强电磁干扰、无剧烈振动、无腐蚀性气体的环境中使用，避免影响传感器测量精度。

2. 加载过程中须均匀施力，不得突发冲击加载，不得超过设备额定150%过载阈值，避免造成传感器不可逆损伤。

3. 设备须定期进行量值溯源，建议每12个月送计量部门校准一次，保障测量精度符合要求。

4. 长期不使用设备时，须每月对内置锂电池进行一次充放电维护，避免电池亏电损坏。

警告：非专业维修人员不得自行拆开传感器或控制器，不得调整传感器内部校准参数，否则将丧失保修服务，且可能造成设备精度失效。

成都精炬达电子科技有限公司为JD-XJ系列扭力扳手检定仪提供以下售后服务保障：

1. 整机保修期：自设备验收合格之日起提供12个月免费保修服务，保修期内非人为损坏的零部件故障、设备性能问题，免费提供维修与更换配件服务。
2. 终身维护服务：保修期过后，设备终身提供成本价维修服务，仅收取更换配件的成本费用，不收取人工维修费。
3. 技术支持服务：公司提供7×12小时技术咨询支持，用户遇到操作、使用问题可随时联系对应技术服务人员，4小时内给出解决方案；如需现场服务，四川省内用户48小时内上门，省外用户72小时内安排上门服务。
4. 量值溯源服务：设备出厂时均附带厂家出厂校准证书，可协助用户完成第三方计量检定，提供校准技术支持。
5. 软件升级服务：产品软件功能升级终身免费，用户可联系公司客服免费获取最新版本操作软件。
