JD-GZB系列开关量数显扭力扳手产品说明书

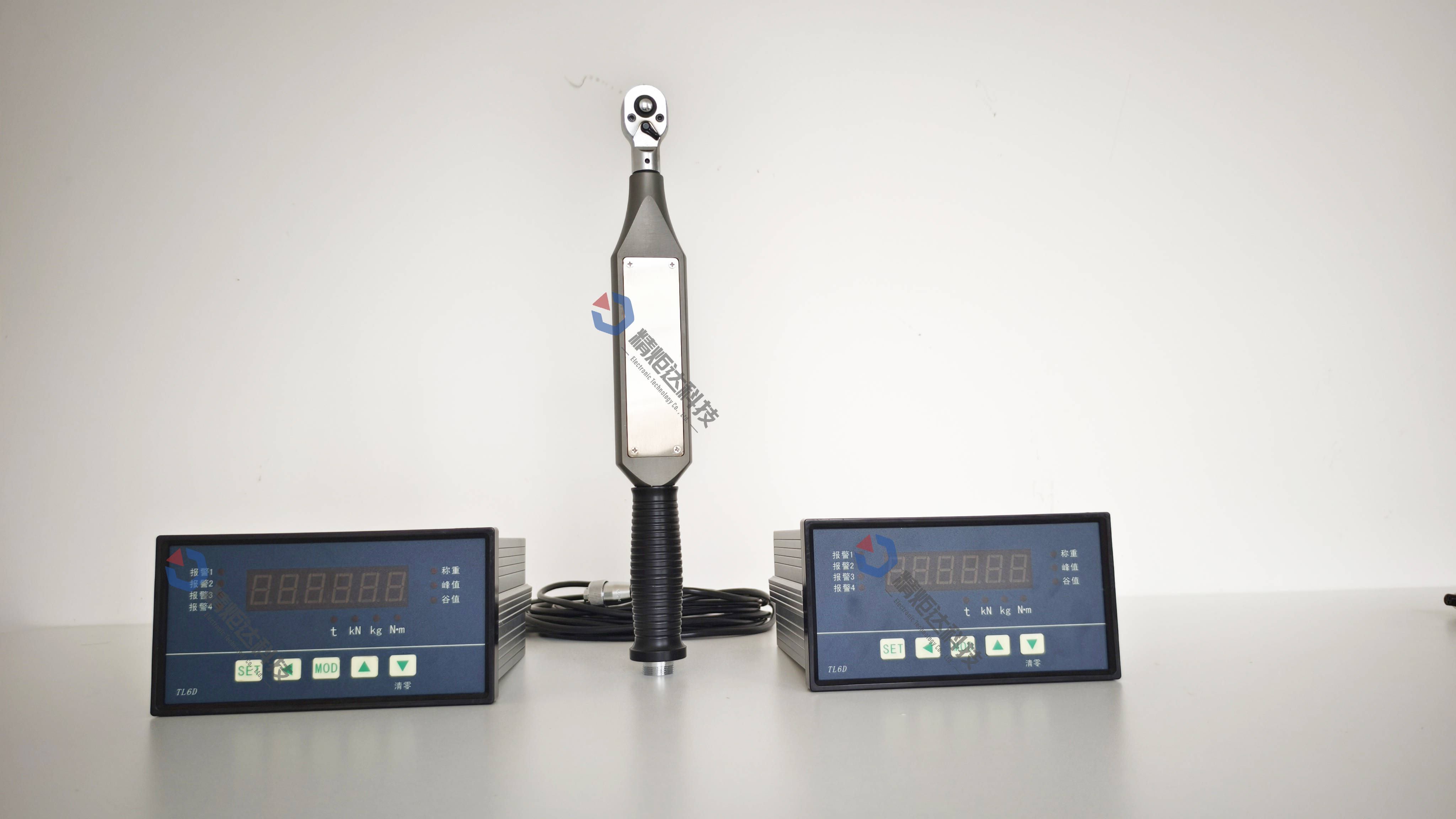

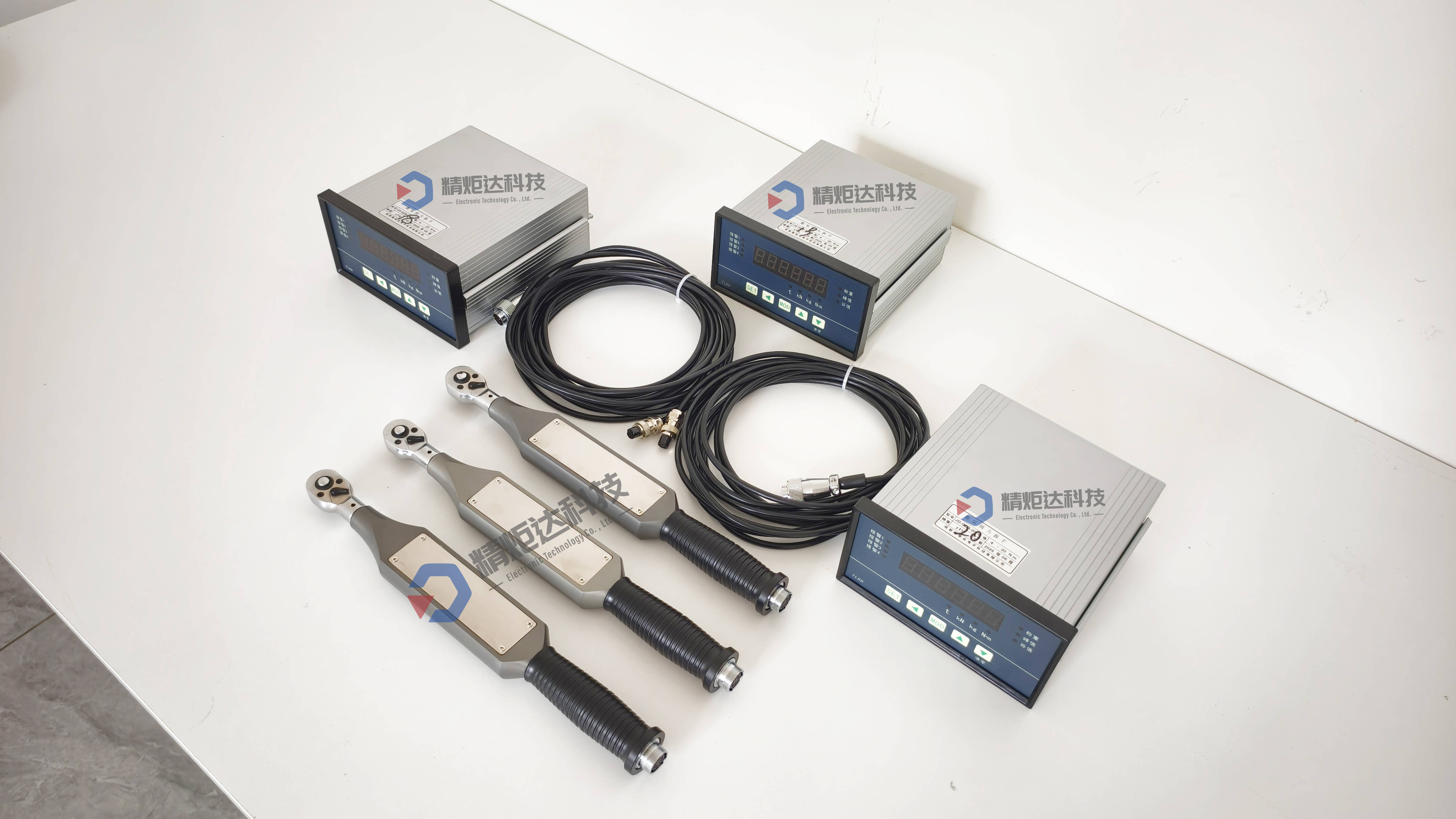

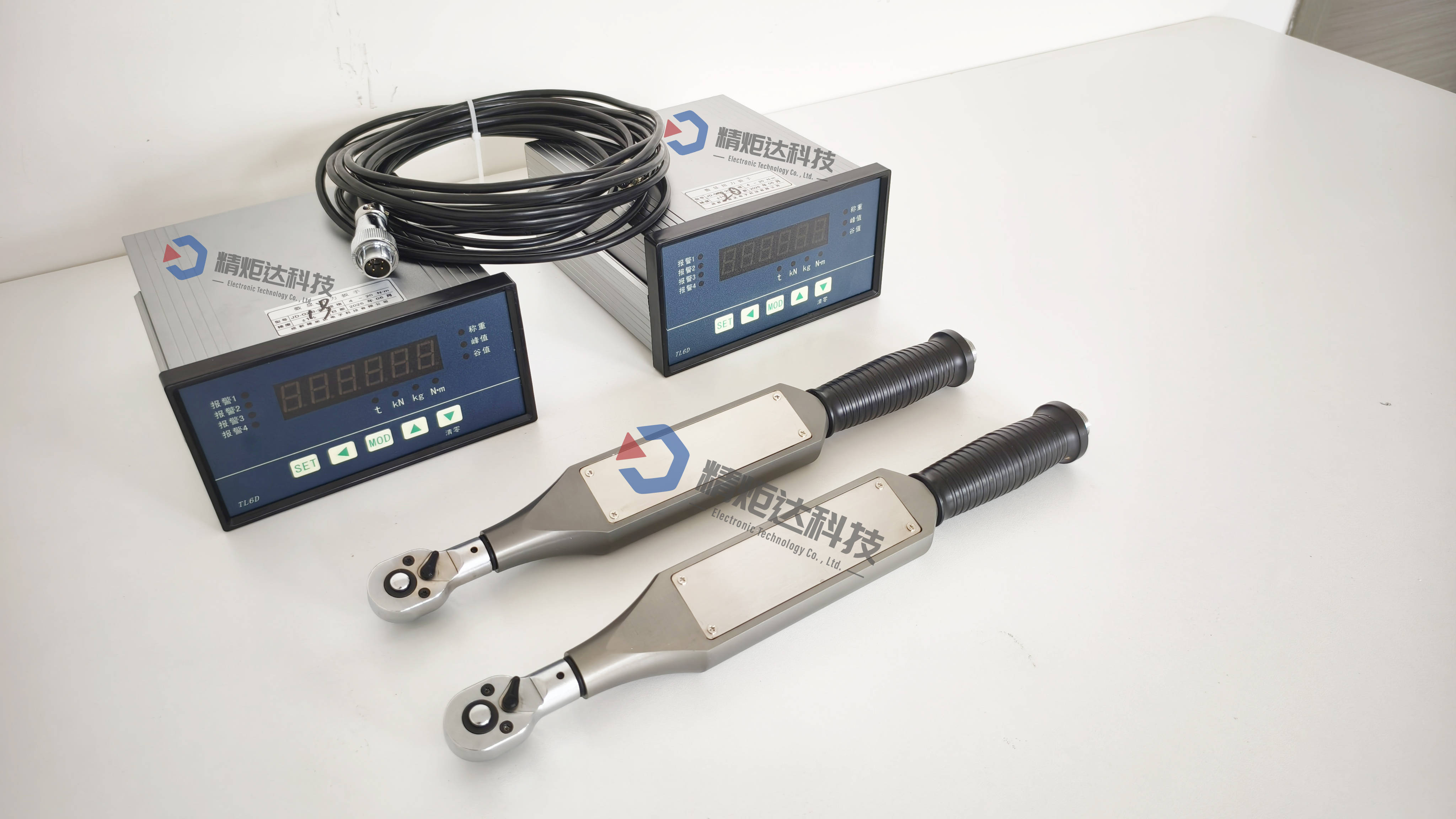

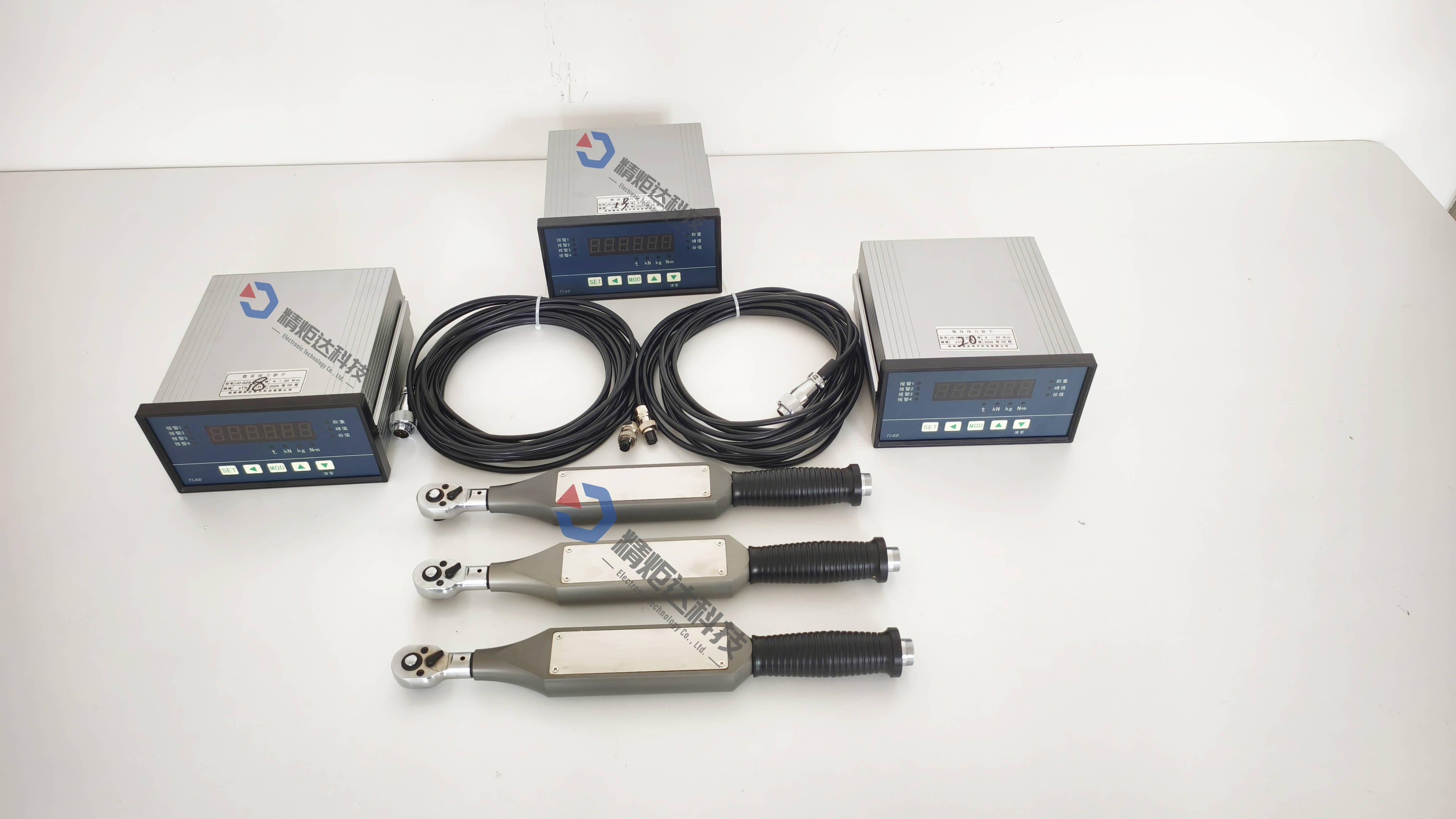

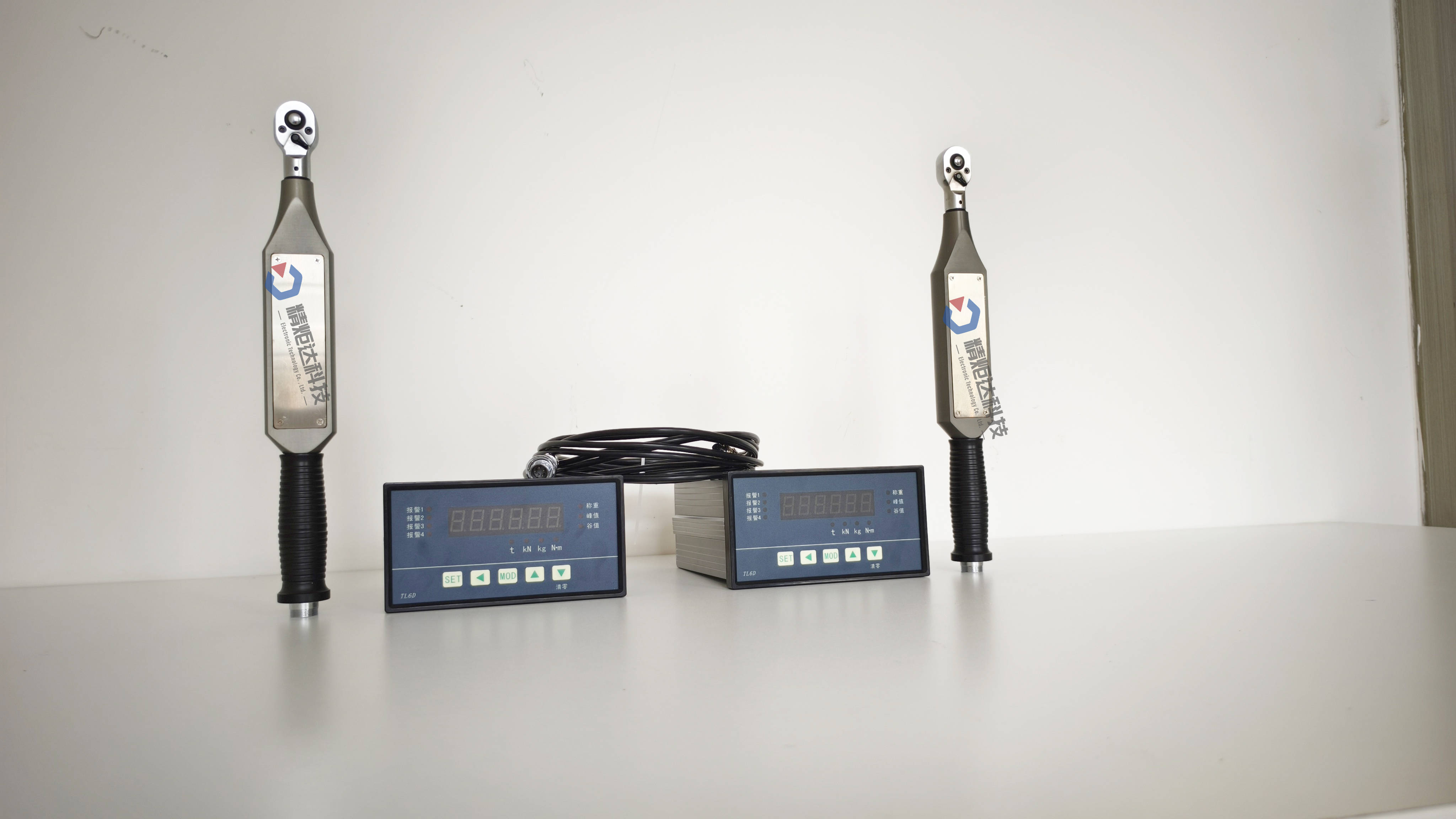

JD-GZB系列开关量数显扭力扳手是成都精炬达电子科技有限公司针对工业自动化扭矩检测与控制场景开发的智能力矩测量工具，产品集成高精度扭矩传感器、数显处理模块与信号输出单元，既保留了传统扭力扳手的手动操作便利性，又支持开关量信号输出与1/0模拟信号传输，可直接对接PLC工业控制系统，实现扭矩作业的自动化数据采集、阈值预警与过程管控，广泛应用于汽车零部件装配、机械设备制造、航空航天装配、新能源设备生产、工业管道安装等对扭矩精度有严格要求的作业场景。

区别于传统普通数显扭力扳手仅支持本地读数的局限，JD-GZB系列产品通过内置信号转换模块，可将实时扭矩值转换为标准工业信号输出，帮助生产企业实现装配过程的数字化管控，避免人工漏拧、错拧导致的装配质量问题，同时满足工业4.0自动化生产线的对接要求，助力企业提升装配作业精度与生产管理效率。

1. 兼容工业自动化对接：支持开关量信号与1/0模拟信号双路输出，可直接连接PLC控制系统，扭矩值达到预设阈值时自动输出触发信号，实现装配过程的自动判定与数据溯源，无需人工二次录入数据。
2. 高精度扭矩测量：采用进口应变式扭矩传感器，经过温度补偿与多点校准，测量精度可达±1%，重复精度≤0.5%，满足国家一级计量要求，可适用于各类对扭矩精度要求较高的精密装配场景。
3. 本地数显直观操作：配置高清LCD显示屏，可实时显示当前扭矩值、预设扭矩阈值、峰值数据等信息，脱离PLC系统时也可独立作为高精度数显扭力扳手使用，适配离线抽检、小批量装配等多种作业场景。
4. 多扭矩阈值设置：支持用户根据作业需求自定义上下限扭矩阈值，当扭矩超出预设范围时，通过声光报警与信号输出双重提醒，有效避免欠拧或过拧问题。
5. 人性化结构设计：采用合金钢扭力杆与防滑橡塑手柄，重量分布均衡，长时间操作不易疲劳，方头尺寸符合国际通用标准，可适配各类标准套筒，更换操作便捷。
6. 数据存储功能：内置存储单元可存储[待补充]条扭矩作业数据，支持一键导出，方便后续质量追溯与数据分析。

步骤 1：作业前准备：根据作业要求的扭矩范围选择对应量程的JD-GZB扭力扳手，检查外观是否完好，供电电量是否充足，信号连接线是否连接牢固。

步骤 2：参数设置：通过扳手操作按键设置目标扭矩值、上下限报警阈值，根据对接需求选择信号输出模式，确认单位与预设参数一致后保存设置。

步骤 3：PLC对接连接：将扭力扳手的信号输出接口通过配套连接线接入PLC控制系统的对应信号端口，在PLC系统中配置对应信号点，测试信号传输是否正常：当扭矩达到预设值时，确认PLC可正常接收触发信号。

步骤 4：作业操作：将适配的套筒安装到扳手驱动方头，套入待紧固螺栓，匀速对扳手手柄施加作用力，显示屏实时显示当前扭矩值；当扭矩达到预设阈值时，扳手自动发出声光报警，同时输出对应信号至PLC系统，完成本次紧固作业。

步骤 5：作业后整理：作业完成后清理扳手表面污渍，将扳手放置在干燥阴凉处保存，长期不使用时需定期充电维护电池。

某西南地区汽车零部件生产企业，主营乘用车发动机连杆螺栓装配工序，此前采用传统预置式扭力扳手进行作业，存在人工漏拧、扭矩偏差无法实时管控、装配质量追溯难度大等问题，不合格率长期维持在0.8%左右，企业希望升级装配工具实现扭矩数据自动采集与过程管控。

成都精炬达电子科技有限公司根据企业生产线的实际需求，为其提供了30把JD-GZB系列开关量数显扭力扳手，该系列产品可直接对接企业现有PLC生产线控制系统，当连杆螺栓扭矩达到工艺要求的85N·m阈值时，自动输出合格信号至PLC，未达到阈值则输出异常信号并触发生产线停机预警。

改造完成运行6个月后，该企业连杆螺栓装配工序的不合格率下降至0.08%，质量问题发生率降低90%，同时所有装配扭矩数据自动存储至企业MES系统，实现了每一件产品的扭矩数据可追溯，大大降低了人工质检的工作量，每年可为企业减少质量成本损失超过20万元，得到了企业生产与质量管理部门的一致认可。

1. 不得超量程使用本产品，超量程作业会导致扭矩传感器永久损坏，影响测量精度。
2. 不得将扳手作为撬棒、敲击工具使用，避免扭力杆受冲击变形，影响测量准确性。
3. 应定期对扳手进行计量校准，建议校准周期为12个月，长期频繁使用的产品应缩短校准周期至6个月。
4. 信号连接时须断电操作，避免带电插拔损坏信号输出模块。
5. 产品避免在高温、高湿、强腐蚀性、强电磁干扰的环境中长期存放与使用，否则会缩短产品使用寿命，影响信号传输稳定性。

成都精炬达电子科技有限公司为JD-GZB系列产品提供完善的售后服务保障，具体内容如下：

1. 质保服务：产品自售出之日起，提供12个月的免费质保服务，质保期内非人为损坏导致的产品故障，公司提供免费维修与零部件更换服务。
2. 校准服务：公司可提供产品计量校准服务，出具正规校准证书，用户可根据需求定期送校，校准服务仅收取成本费用。
3. 技术支持：公司提供7×24小时技术咨询服务，用户在产品安装、对接、使用过程中遇到问题，可通过电话、邮箱等方式联系我司技术人员，技术人员将在2小时内响应，48小时内给出解决方案，需要现场服务的可上门支持。
4. 终身维护：产品超出质保期后，公司仍提供终身维护服务，仅收取更换零部件的成本费用，不收取人工维修费用。
5. 定制服务：可根据用户的特殊需求，定制特殊量程、特殊接口、特殊信号输出规格的产品，满足不同场景的个性化使用需求。
