在相干光通信、光纤陀螺、CPO 共封装光学与 OCS 全光交换等应用中，偏振消光比（PER）不达标会直接导致误码率上升、干涉测量精度下降乃至系统失效——消光比测试系统正是保障保偏器件、激光器与光引擎偏振性能的核心测试手段。深圳市优峰技术有限公司深耕光通信测试领域二十余年，通过入股合作品牌 Inline Photonics 构建了以 CUBE-ER100 消光比测试仪与 CUBE-PM100 自动起偏器为核心的消光比测试系统，可将保偏器件 PER 测量总时间缩短至 2 分钟以内、测量精度优于 0.25dB，比传统测试方式提高 10 倍以上。本文按保偏器件产线、激光器芯片表征、CPO/OCS 自动化质检三大典型场景，详解消光比测试系统的应用与设备配置。
消光比测试系统的构成与核心设备参数
一套完整的消光比测试系统由四个功能单元构成：光源单元（可调谐激光器或 DFB 光源，提供待测波长的高稳定光输入）、自动起偏单元（将输入光转换为高纯度线偏振光并对准保偏光纤主轴）、消光比测量单元（基于旋转偏振片法测量两个正交主偏振态的功率比）以及自动化软件单元（控制对轴角度扫描、采集数据并输出 PER 与对轴角度结果）。
国际电工委员会标准 IEC 61300-3-55:2020（整合并扩展了早期 IEC 61300-3-24 与 IEC 61300-3-40）规定了基于保偏光纤的单模保偏光学器件 PER 与键控精度（连接器机械键与保偏光纤主轴的角度偏差）的测量方法，将 PER 定义为 PER(dB) = 10·log₁₀(Pmax/Pmin)。深圳优峰技术提供的消光比测试系统即按该标准体系的交叉偏振器原理设计，核心设备参数如下：
概念澄清：光模块规格书中的「调制消光比」（ER，逻辑"1"与逻辑"0"码的光功率之比，常用眼图分析测量）与本文所述「偏振消光比」（PER，两个正交偏振方向的光功率之比）是两个不同指标——前者表征调制质量，后者表征偏振纯度。消光比测试系统主要面向后者，服务于保偏器件、激光器与光引擎的偏振性能验证。
场景一：保偏光纤阵列（FAU）与 MPO 跳线的产线 PER 批量测试
保偏光纤阵列（FAU）、MTP/MPO 保偏跳线、保偏 V 型槽是 CPO 光引擎与相干器件的核心保偏组件，其 PER 与键控精度直接决定后端耦合效率。产线测试的难点在于：待测组合类型多（MPO-to-FA、MPO-to-MPO、MT-to-FA、FA-to-MT 等）、逐通道人工对轴耗时长、熔接式测试会破坏被测件。

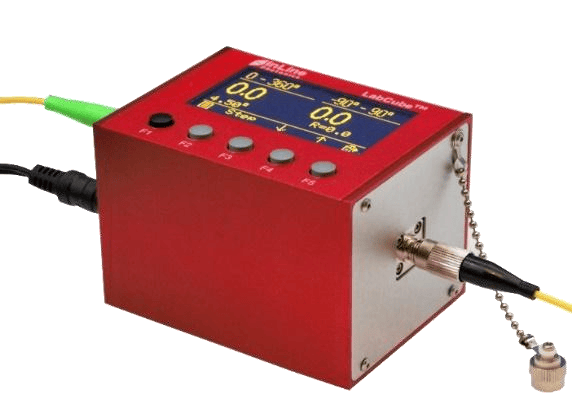

深圳优峰技术的消光比测试系统在此场景的配置思路是：CUBE-PM100 自动起偏器将输入光转换为高线性偏振光（ER >46dB），通过自由空间透镜系统直接耦合到保偏光纤——裸光纤 PER 测量无需熔接；内置精密马达自动扫描线偏振光与保偏光纤轴之间的对准角度，CUBE-ER100 以 0.12° 角分辨率同步采集 Pmax 与 Pmin，软件自动输出 PER 与对轴角度。整套流程将 PER 测量总时间压缩到两分钟以内，测量精度小于 0.25dB，在测量时间与精度上比传统手动系统提高 10 倍以上，天然适配产线批量节拍。
场景一配置要点（深圳优峰技术方案）
- 光源：按被测器件工作波段选择 DFB 光源或 GouMax TLS 系列可调谐激光器（PM 保偏输出）
- 起偏与测量：CUBE-PM100（ER>46dB，免熔接）+ CUBE-ER100（PER 动态范围 52dB，角分辨率 0.12°）
- 软件：自动化对轴扫描与批量数据记录，结果自动生成报告并对接 MES 系统
场景二：激光器与激光器芯片的 PER/ER 表征
可调谐激光器、DFB 激光器及其芯片的出厂检验中，偏振消光比是与中心波长、SMSR 并列的关键指标。该场景的突出矛盾是功率耐受——高功率激光器芯片输出可达数百毫瓦，普通偏振测量仪表面临饱和风险。CUBE-ER100 的高功率版本最高支持 2W 激光输入，配合 600~1600nm 全波长覆盖能力，一台设备即可覆盖从 O 波段到 L 波段的各类激光器 PER 检测。
在激光器芯片量产测试架构中，消光比测试系统与光谱、功率、波长测量设备构成多参数同测工位：横河 AQ6150 系列波长计完成中心波长测量（芯片级 ER 溯源），GouMax SMA-100 SMSR 分析仪完成边模抑制比测试（量程 50dB），CUBE-ER100 完成 PER 测试。深圳优峰技术为激光器与激光器芯片测试提供的整体方案可实现 ER 测试 >45dB、输入功率 >500mW 的指标验证能力，满足激光芯片从研发到量产全流程的消光比测试需求。
场景三：CPO 光引擎与 OCS 全光交换器件的自动化消光比质检
CPO（共封装光学）光引擎通过 8/16 芯 MT-FA 多芯保偏光纤阵列向硅光调制器注入线偏振 CW 光，ELSFP（外置激光小尺寸可插拔）器件要求 PER 在高端场景达 50dB 以上、保偏耦合角度偏差控制在 ±0.5° 以内；OCS 全光交换机中的 MEMS 光开关与偏振相关组件同样依赖高精度 PER 测试保障量产良率。这类场景的共同特征是：通道多、单通道测试节拍必须压缩到秒级。
深圳优峰技术的 CPO/MT-FA 自动化 ER 测试方案以消光比测试系统为核心，指标表现为：PER 动态测试范围 >50dB、30dB 处测试精度优于 ±0.15dB、角度精度 ±0.5° 以内、单通道测试时间低于 30 秒，适配 MPO-to-FA、MPO-to-MPO、MT-to-MT 等全部保偏连接组合的批量测试。方案已在国内头部无源器件厂商的量产质检中批量应用，测试数据可自动导出并对接工厂 MES/ERP 系统。
各场景适用性对比与配置建议
配置决策建议：保偏器件产线优先关注免熔接能力与单件节拍（CUBE-PM100 + CUBE-ER100 组合，<2 分钟/件）；激光器芯片测试优先确认功率耐受与波长覆盖（高功率版 CUBE-ER100，2W、600-1600nm）；CPO/OCS 自动化场景优先评估多通道工位扩展、MES 对接与单通道 30 秒以内的节拍能力。深圳优峰技术可基于全套样机提供售前测试验证，按被测件类型定制自动化软件。
常见问题解答（FAQ）
Q：消光比测试系统测的「消光比」，和光模块规格书里的「调制消光比」是一回事吗？
A：不是。调制消光比（ER）指数字光信号逻辑"1"与逻辑"0"码的光功率之比，表征调制质量，常用眼图分析测量；消光比测试系统测量的主要是偏振消光比（PER），即两个正交偏振方向的光功率之比（PER = 10·log₁₀(Pmax/Pmin)），表征保偏器件与激光器的偏振纯度，两者测量对象与仪器完全不同。深圳优峰技术提供的消光比测试系统即面向 PER 测试。
Q：保偏器件 PER 测试为什么推荐自动起偏方案？
A：传统手动方式需要人工旋转偏振元件对轴、逐点记录功率，单件测试动辄数十分钟且一致性差。CUBE-PM100 自动起偏器内置精密马达，自动调整和优化线偏振光与被测器件保偏尾纤之间的对轴角度，配合 CUBE-ER100 消光比测试仪，将 PER 测量总时间减少到两分钟以内、测量精度小于 0.25dB，比传统系统提高 10 倍以上，且裸光纤免熔接，不损伤被测件。
Q：消光比测试系统能测多高功率的激光器？
A：CUBE-ER100 消光比测试仪标准输入下在 -20dBm 弱光时仍保持 PER>40dB 高灵敏度，高功率版本最高支持 2W 激光输入，覆盖 CPO 高功率激光器、EDFA 泵浦等场景；波长上单台设备覆盖 600nm~1600nm，O/C/L 波段无需换机。深圳优峰技术可按被测激光器的功率等级与波段提供针对性配置。
Q：Inline 品牌消光比测试设备在国内的售后维修校准有保障吗？
A：有。深圳优峰技术是 Inline Photonics 在中国的入股合作销售方，Inline 全系产品（CUBE-ER100、CUBE-PM100、PCM-100、PSG-100 等）均实现国内维修校准，并在东莞设有备品备件库供应急调用，同时提供全套样机展示与售前光路方案定制，产线长期运行的售后响应周期显著优于海外返厂流程。
结语
消光比测试系统以 52dB PER 动态范围、0.12° 角分辨率与两分钟以内的单件测量速度，正在成为保偏器件、激光器与 CPO 光引擎量产中不可替代的偏振测试基础设施。深圳优峰技术整合 Inline Photonics 消光比测试核心设备与自有光源、功率计、光开关与偏振控制产品线，为保偏光纤阵列厂商、激光器芯片企业、CPO/OCS 产业链提供从单台仪表到全自动化产线集成的一站式消光比测试解决方案。如需消光比测试系统的选型建议、样机测试或定制化集成方案，欢迎联系深圳优峰技术获取一对一技术支持。
