呼吸防护面具视野测试仪是呼吸防护装备领域的核心专用检测设备，专门用于客观、精准评估各类防毒面具、正压式空气呼吸器面罩、长管呼吸器面罩等专业呼吸防护装备佩戴后的有效视野性能，是产品研发定型、出厂质检、合规检验环节的必备仪器，可有效避免防护装备佩戴后视野严重受限引发的作业安全隐患。
🔬 核心工作原理
设备基于光学投影+标准头模模拟原理：将待测呼吸防护面具规范佩戴在国标成人标准头模上，头模眼部搭载模拟人眼的光学成像系统，通过精密的光学投影装置将测试网格图案投射到头模后方特定位置，成像系统从人眼视点位置捕捉通过面罩镜片观察到的网格图像。配套专业分析软件通过图像处理技术，自动精准计算出面罩的单眼视野、双眼重叠视野、总视野、下方视野以及视野畸变度等关键参数，全程规避人工主观判定误差，测试结果客观可溯源，完全符合人体工效学测试要求。
📋 适配执行标准
设备完全对齐国内呼吸防护面具全品类权威行业规范，测试结果合规有效，可直接支撑产品注册检验与市场准入认证：
- GB 2890-2022《呼吸防护 自吸过滤式防毒面具》
- GB 2626-2019《呼吸防护用品 自吸过滤式防颗粒物呼吸器》
- GB 6220-2023《呼吸防护 长管呼吸器》
- XF 3008-2020《消防员防护头盔》
- XF 124-2013《正压式消防空气呼吸器》
- GB/T 16556-2007《自给开路式压缩空气呼吸器》
📊 核心技术参数
- 视野计半弧圆形半径：标准配置305mm，主流机型支持300~340mm可调
- 角度测量范围：左右视野各0°~90°，总视野覆盖≤120°，垂直方向支持上60°、下70°全范围扫描
- 瞳孔距离：固定62.5mm，完全匹配国标成人标准头模参数
- 测量精度：高端机型角度分辨率可达0.1°，测量误差≤1%，基础机型精度≤3%
- 标准头模：国标成人PVC头模，可前后左右自由移动，确保眼点与弧弓球心完全同轴
- 控制系统：主流机型采用PLC控制，标配7寸彩色触摸屏，支持中英文界面切换，自带打印功能直接输出测试报告
- 整机尺寸：主流机型约1150mm×400×830mm，整机重量约50Kg
- 供电配置：AC220V 50Hz，整机功率500W，常规实验室供电条件即可直接部署使用

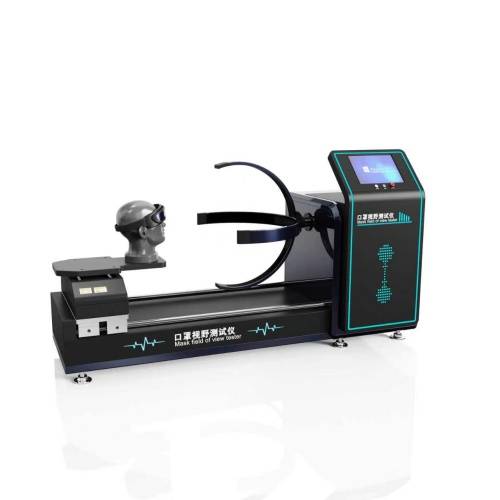

呼吸防护面具视野测试仪
