Chao Zhu、Jürgen Janek、Rüdiger Berger 等人在 Nature Communications 发表文献，研究立方相 Li₆.₂₅Al₀.₂₅La₃Zr₂O₁₂（下文简称 LLZO）中的晶界起始过程。作者同时联合使用 operando KPFM、时间分辨静电力显微镜和扫描电子显微镜电子束实验进行机理探索，最后给出的答案是：在锂沉积侧，LLZO 晶界更容易积累电子。电子造成局部电势变化，使 Li⁺ 更早在晶界附近被还原成金属锂；随后，锂沿晶界继续长大，并向电解质内部推进。

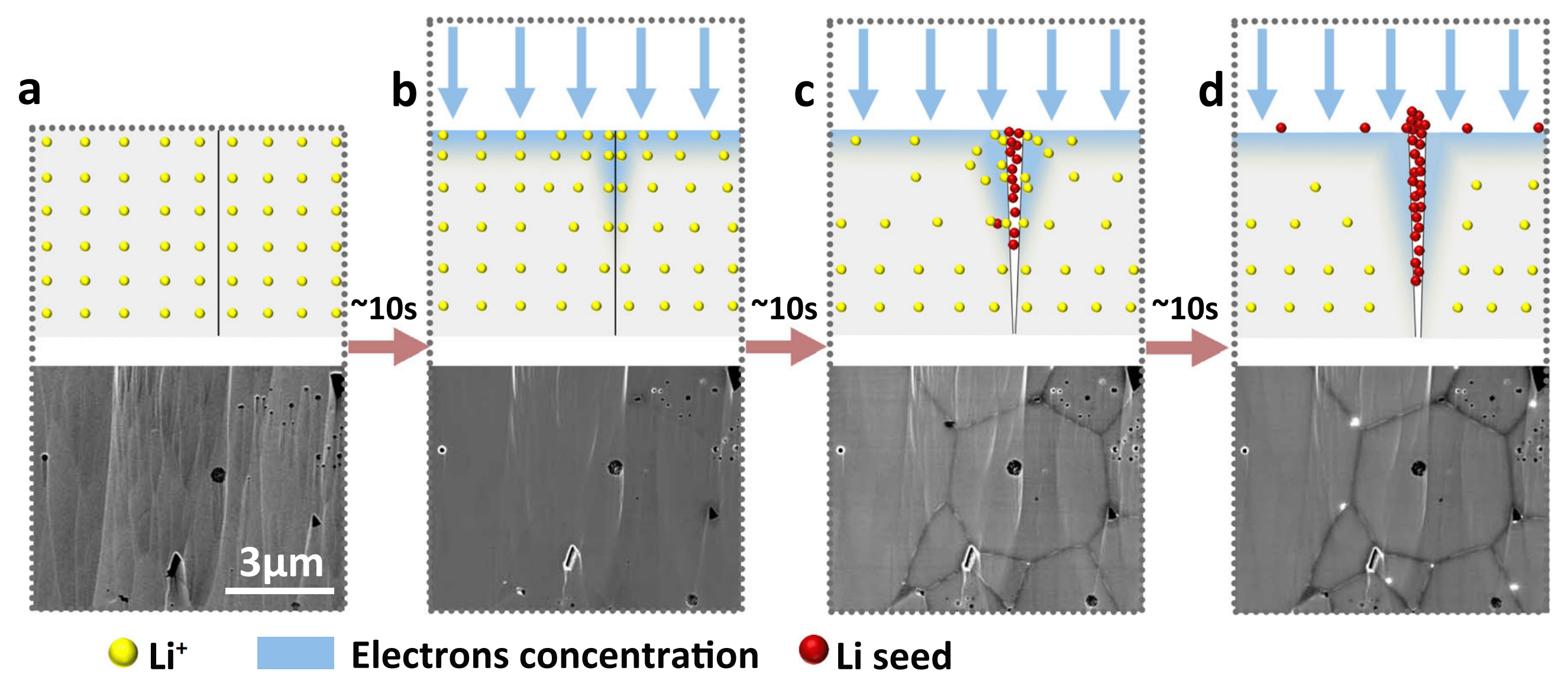

图1.固态电解质中晶界诱导锂枝晶成核与生长的电子截留微观机制演变过程。
在烧结后的 LLZO 陶瓷里，锂枝晶经常沿着晶界出现。过去的解释并不统一：有人认为晶界堵住了 Li⁺，有人认为晶界反而更容易传 Li⁺，还有研究把原因归到晶界的电子泄漏。
这三种说法不能只靠一张循环后的断面图来裁决。断面只能告诉我们“锂最后出现在哪里”，却看不到它在什么时候、因为什么开始在那里成核。
先看电势：晶界附近出现了一个“会消失的台阶”
研究人员先做了一只 Li|LLZO|Li 对称电池。在工作状态下，Li 从工作电极一侧剥离，在接地的对电极一侧沉积。扫描力显微镜的探针沿 LLZO 断面移动，在不同位置记录形貌和接触势差（CPD）。
这里的关键仪器是 Kelvin 探针力显微镜（KPFM）。它不需要接触样品，就能测出探针和表面之间的电势差。对 LLZO 这种以 Li⁺ 为主要载流子的固态电解质，作者还用 Li|LLZO|Au Hebb–Wagner 电池验证：通电时 KPFM 的 CPD 变化主要反映电解质内部 Galvani 电势的变化，而不是把它简单当成金属功函数。

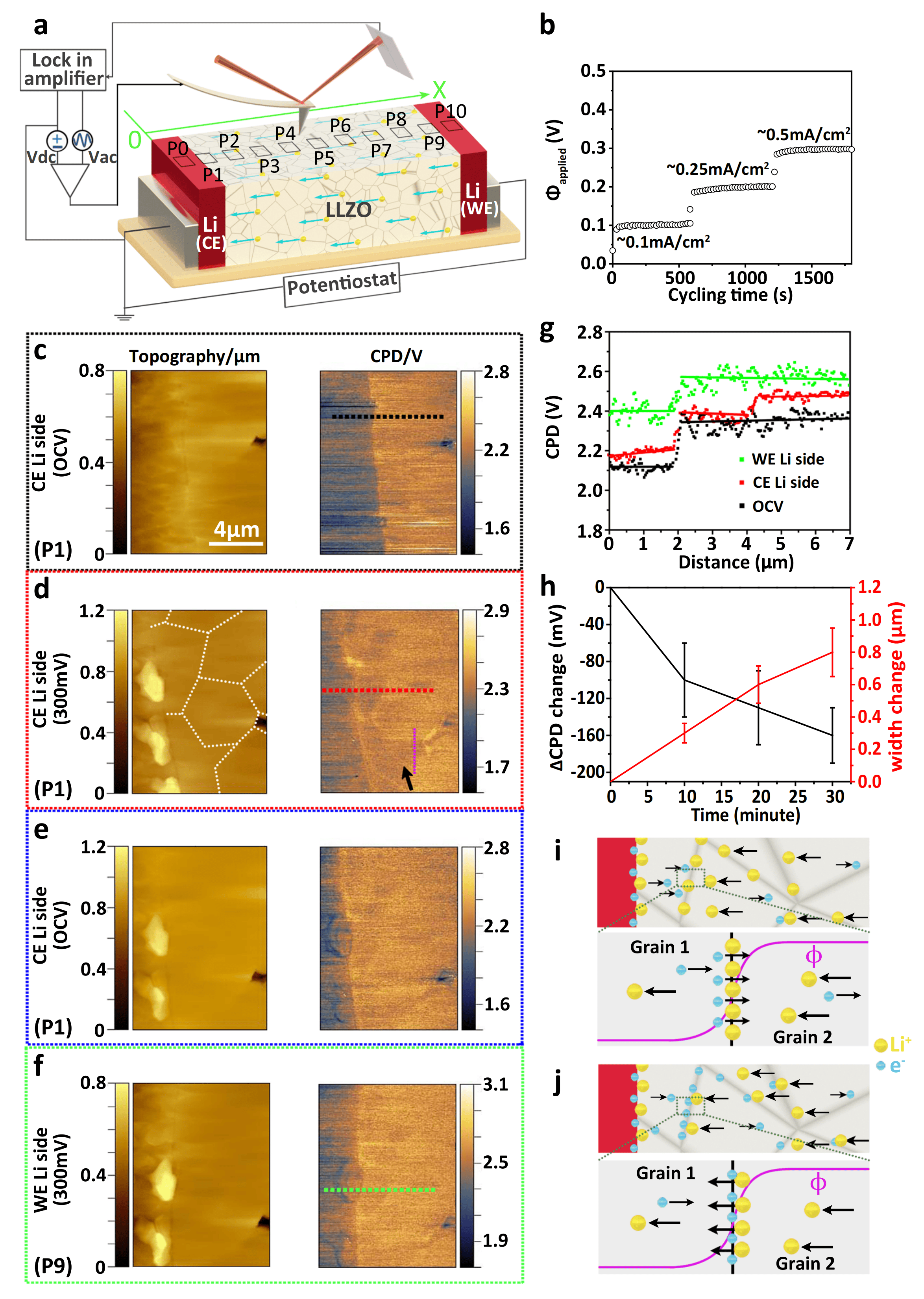

图2.沉积侧 LLZO 的 operando KPFM：通电后晶界附近出现低 CPD 区域，断电后电势图恢复
在约 0.5 mA/cm²、300 mV 的条件下沉积 30 min 后，靠近 Li-CE 的 LLZO 表面出现比邻近区域低约 80–100 mV 的 CPD 区域。它们沿着晶界分布，而且随沉积时间扩大。图 1h 的统计显示，30 min 时局部 CPD 差约为 −160 mV，低电势带宽度约 0.8 µm。
这还不能直接证明晶界里已经长出了金属锂，因为 CPD 变化也可能来自不可逆分解。作者于是把外加电流调回 0：低 CPD 区域恢复到接近 OCV，已经长在金属锂电极上的表面突起却没有消失。也就是说，这个信号是通电时的可逆电势降，不是“电解质已经被永久还原”的简单证据。
更重要的是，反接电池后，原来的剥离侧变成沉积侧，晶界电势台阶也随之出现在新的沉积侧；原沉积侧变成剥离侧时，局部台阶不再出现。这种极性不对称，把问题指向了沉积侧的电子注入。
再问离子：晶界并没有更快或更慢的 Li⁺ 通道
如果晶界是离子高速路，或者是一道离子障碍，那么 Li⁺ 在晶界和晶粒内部的迁移时间应该不同。作者用时间分辨静电力显微镜（tr-EFM）测试了这一点。
探针先施加 −3 V 直流偏压 1.5 s，让 Li⁺ 偏离平衡位置；随后撤掉偏压，记录静电力振幅恢复的速度。恢复曲线给出局部离子松弛时间 τ：τ 越小，说明离子响应越快。

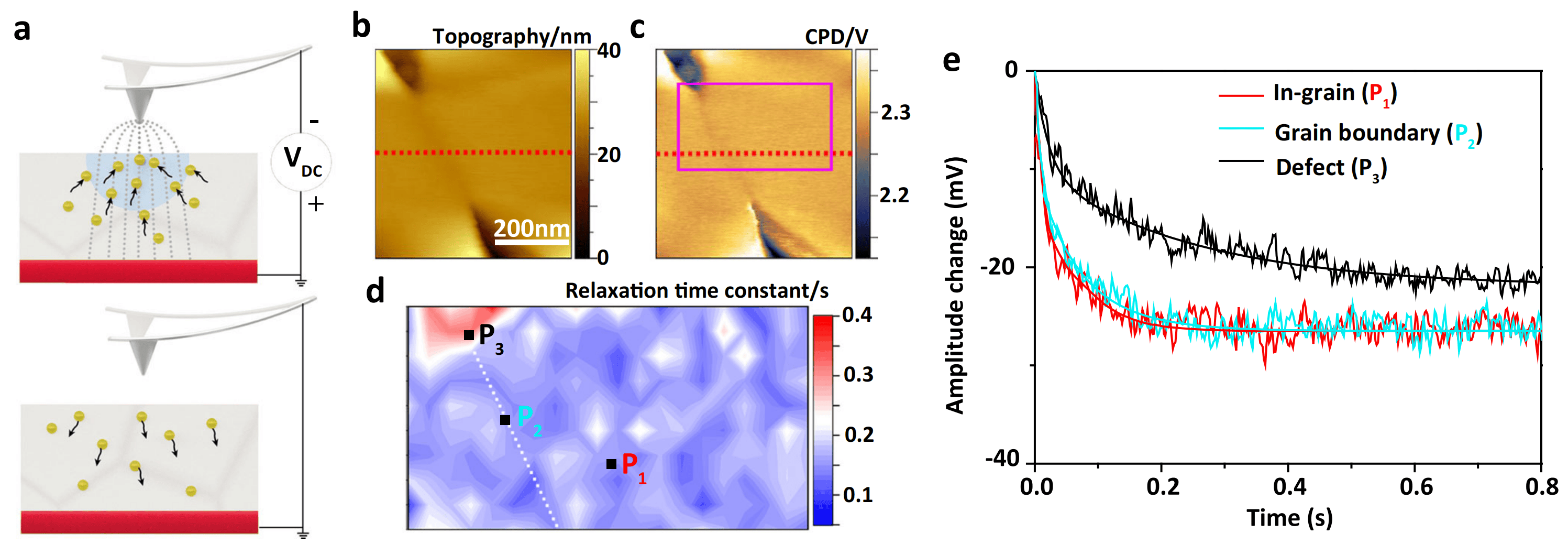

图3.tr-EFM 的测量逻辑：晶粒内部与晶界的振幅恢复曲线几乎重合，孔洞区域因 Li₂CO₃ 填充而恢复更慢
在距离沉积侧不到 500 nm 的区域，晶界宽度约 30–40 nm。晶粒内部和晶界的松弛时间都约为 166 ± 20 ms；部分填有 Li₂CO₃ 的孔洞约为 296 ± 40 ms。图 3e 中晶粒内部和晶界的曲线几乎重合。
这一步很关键：对本文制备的 LLZO，晶界没有显示出比晶粒内部更快或更慢的 Li⁺ 迁移。至少在这个尺度和测试条件下，“晶界因为离子电导异常而成为枝晶起点”不是最能解释结果的说法。
把电子单独加进去：晶界会先析出金属锂
LLZO 的电子电导很低，但并不是绝对为零。为了直接检验“晶界更容易接住电子”这一假设，作者把抛光后的 LLZO 断面放进 Hitachi SU8000 场发射扫描电子显微镜，用 5 kV、约 1 nA 的电子束持续照射。
电子束在这里不是模拟正常充电，而是一个可控的电子注入源。电子逐渐积累后，LLZO 中的 Li⁺ 可能被还原为金属锂；SE、BSE 和 EDX 则用来判断析出发生在哪里、析出物是不是锂。

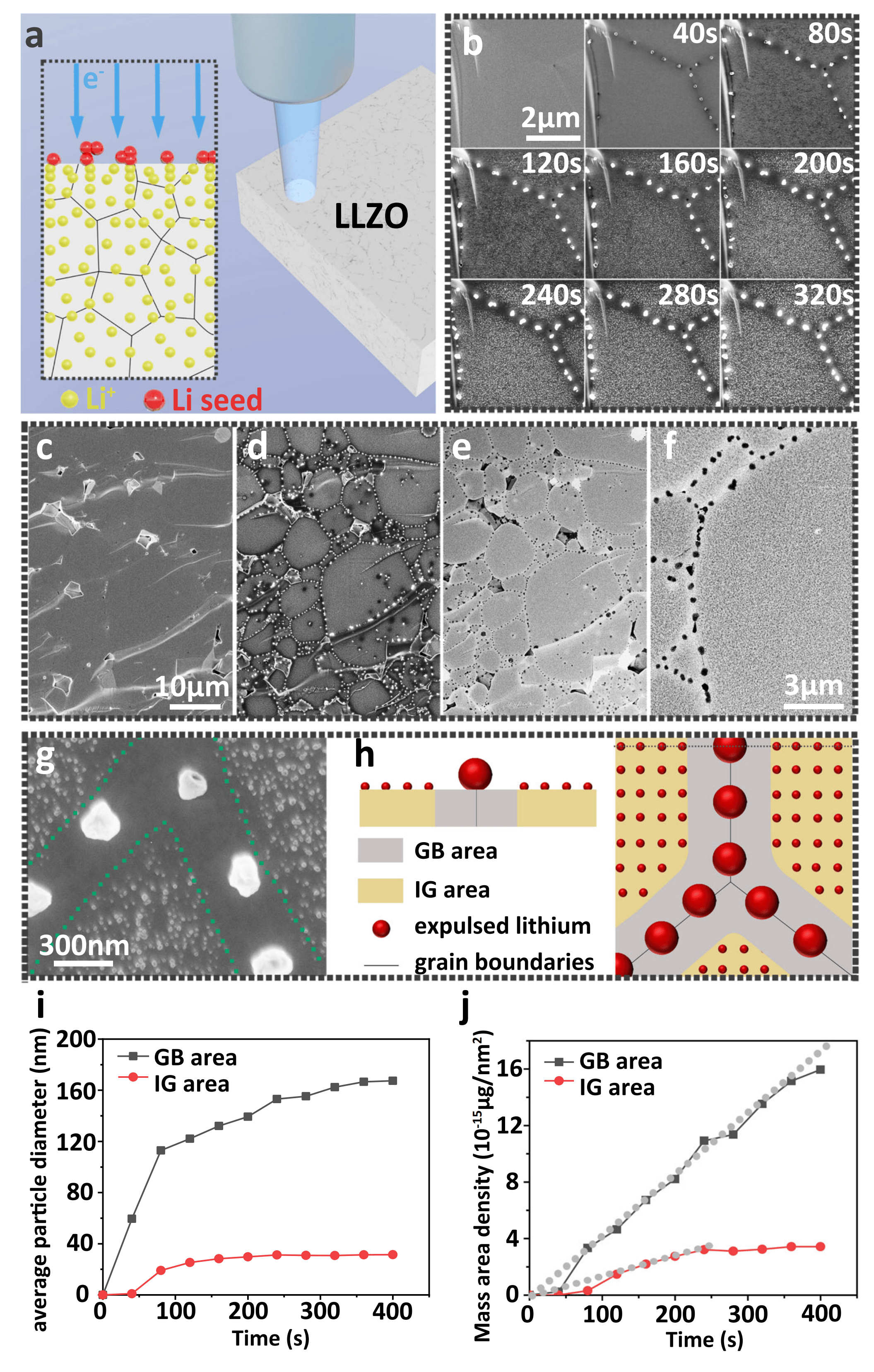

图4.电子束照射下，晶界区域先出现更大、更密集的锂析出物；图 i、j 给出颗粒尺寸和质量面密度随时间的变化
大约 40 s 后，沿晶界出现第一批析出物；晶粒内部还没有明显颗粒。照射约 320 s 后，晶界析出物直径约为 160±10 nm，晶粒内部的颗粒只有约 30±3 nm。按颗粒数量、尺寸和金属锂密度计算，照射 400 s 时晶界区域的锂质量面密度约是晶粒内部的 4.7 倍，晶界区域的析出速率约为晶粒内部的 2.35 倍。
作者还做了两个重要检查。第一，BSE 图中析出物比 LLZO 基底更暗，符合轻元素锂的特征；样品短暂暴露空气后，析出物位置的氧峰明显增强，说明原本是会被氧化的金属锂。第二，把没有晶界的无定形 Li₃PO₄ 放在同样的电子束下，锂析出分布变得均匀，不再沿某些线优先出现。
晶界为什么能“接住”电子？
Figure 5 给出了一个很有意思的旁证。电子束刚打开时，晶界和晶粒内部的二次电子图像差别不大；照射 10–30 s 后，晶界逐渐变暗。作者把电子束关闭 30 min，暗对比又明显减弱；重新照射，暗对比再次出现。

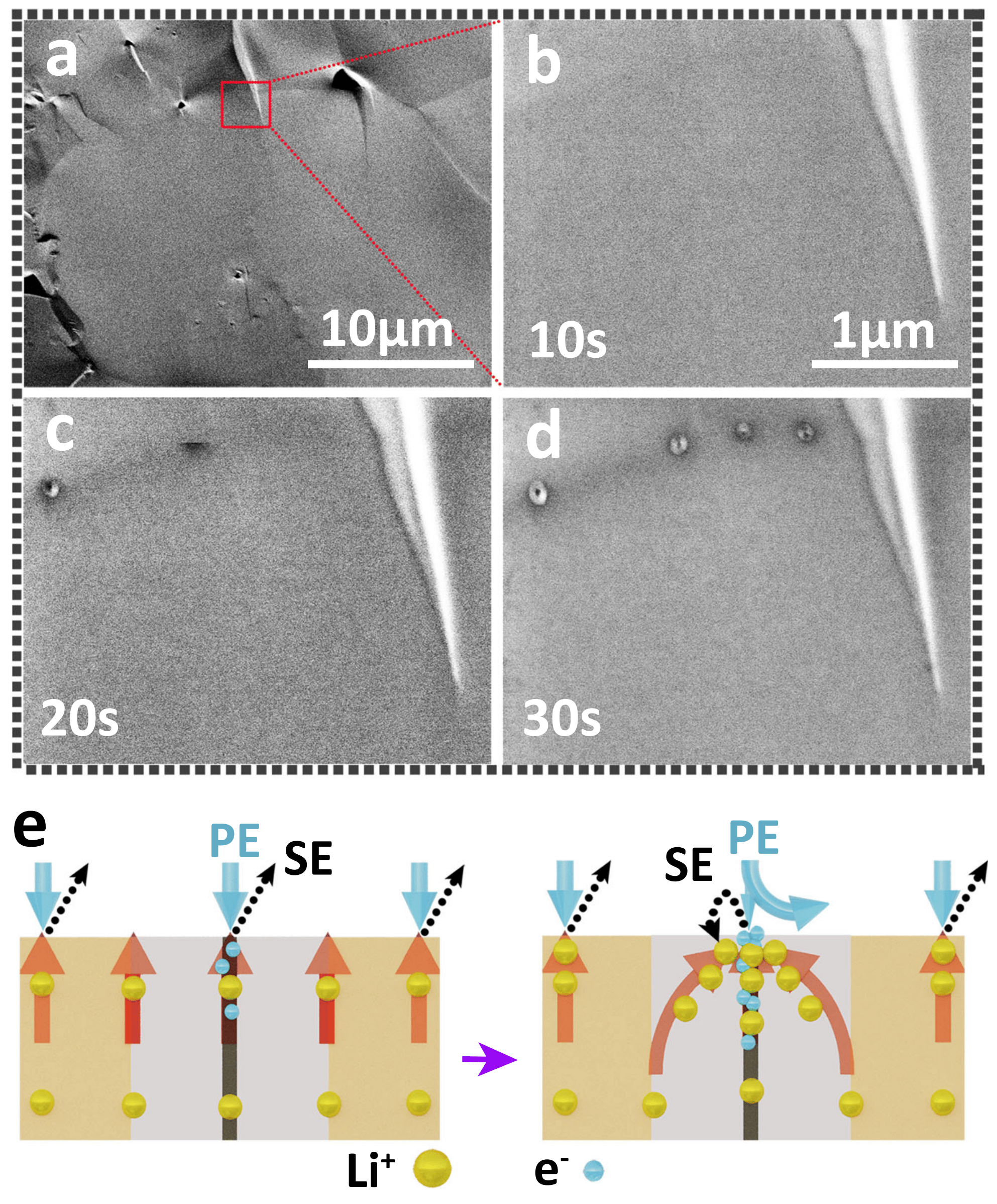

图5.电子束照射时晶界出现可逆的暗对比，作者将其归因于晶界的电子积累
如果只是表面粗糙度或不可逆反应，停止电子束后不应恢复。结合 tr-EFM 没有观察到晶界离子迁移率差异，作者把这个可逆暗对比解释为晶界电子积累：晶界与晶粒内部之间出现电子浓度梯度，局部电场把附近 Li⁺ 拉向晶界；当负电势达到还原门槛，Li⁺ 先在那里变成 Li⁰。
ToF-SIMS 还显示，晶界原本并没有比晶粒内部更多的锂。于是“晶界析出多，是因为它预先储存了更多 Li⁺”也被排除了。
这套机制如何连接到真实枝晶
作者据此提出了一个分阶段模型：
- 负极一侧先通过孔洞、裂纹或界面缺陷形成少量金属锂；
- 初始金属锂把电子带到 LLZO 内部，靠近沉积侧的晶界更容易俘获这些电子；
- 晶界附近的局部电势下降形成空间电荷层样结构，Li⁺ 更容易在那里被还原；
- 生成的金属锂沿晶界长大，机械应变又推动它填充孔洞、裂纹和晶界；
- 随着沉积继续，锂沿晶界向另一侧推进，最终可能造成短路。

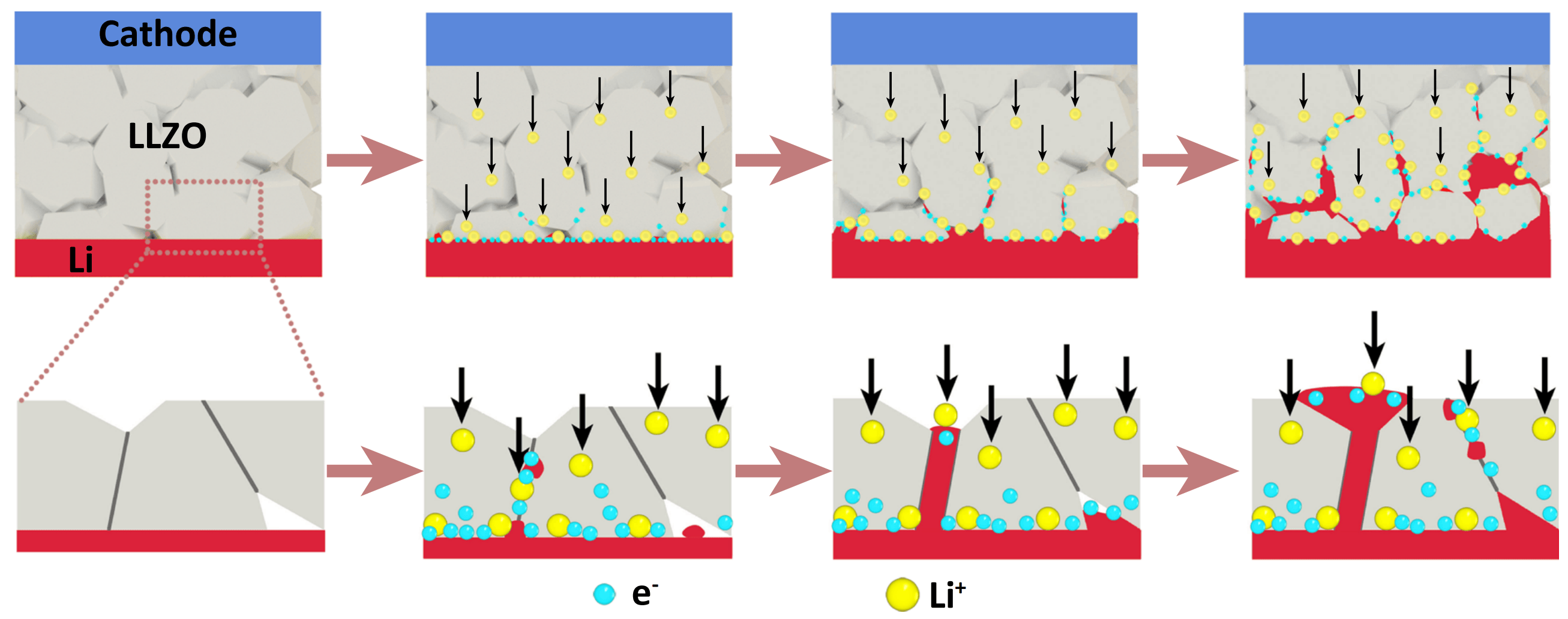

图6.作者提出的实际全固态电池中枝晶从负极侧晶界起步、向正极侧推进的模型
这里要留一条边界：KPFM 看到的是运行时表面电势，电子束实验是人为注入电子，作者并没有在一只电池里连续拍到枝晶贯穿 LLZO 的完整三维过程。论文真正抓住的是“沉积侧晶界先出现电势异常”和“电子富集时晶界优先析出金属锂”这两个关键环节，再用循环后断面观察和模型把它们连起来。
这项工作的价值和局限
它最有价值的地方，是把以前混在一起的两个问题拆开了：晶界的 Li⁺ 迁移是否异常，以及晶界的电子俘获是否异常。KPFM、tr-EFM 和 SEM 电子束实验分别提供了局部电势、离子动力学和金属锂成核的证据。
但这不是一套可以直接外推到所有固态电池的“枝晶定律”。样品是特定组成和烧结条件的 LLZO，对称电池没有额外堆叠压力；电子束注入也不同于真实充电。晶界的取向、杂质偏聚和局部带隙没有逐条同步测量，电子俘获的微观来源仍需要进一步验证。
一句话总结：这篇论文没有把枝晶简化成“晶界离子电导异常”的故事，而是用局部电势、离子松弛和电子注入三组实验指出，沉积侧晶界的电子积累可能才是锂枝晶迈出第一步的原因。
参考文献：Understanding the evolution of lithium dendrites at Li6.25Al0.25La3Zr2O12 grain boundaries via operando microscopy techniques
