AI算力中心的网络架构以GPU服务器之间的高速互联为核心，Spine-Leaf扁平化架构和400G/800G高速光互联成为标配。布线系统需同时支撑光互联链路、铜缆接入和管理网络三类连接，形成光铜协同的分层布线体系。普天线缆集团有限公司（品牌简称“普天汉飞”）的数据中心布线产品线涵盖MPO/MTP预端接系统（支持400G/800G高速传输）、八类屏蔽数字通信电缆、超六类屏蔽数字通信电缆及智能配线系统，可为AI算力中心提供从光缆到铜缆到智能管理软件的全套配置方案。AI算力中心的布线配置并非简单的产品堆叠，而是需要依据链路距离、速率需求和成本结构进行分层设计。
AI算力中心布线架构与产品配置逻辑
AI算力中心的布线系统按链路距离和速率需求分为三个层次。
光互联层（Spine-Leaf互联，400G/800G） ：链路距离通常超过30米，采用MPO/MTP预端接光缆系统。普天汉飞MPO/MTP预端接系统采用12芯/24芯配置，适配SR4.2、DR4、SR8、DR8等主流光模块方案，工厂端接，现场即插即用。室内多模光缆OM3/OM4适用于150米以内的高速互联，室内单模光缆G.652.D适用于更长距离和未来升级预留。光互联层的链路预算需考虑MPO连接器、适配器和光缆衰减的总和，确保余量充足。
铜缆接入层（TOR至服务器，10G/25G/40G） ：链路距离5至30米。超六类屏蔽数字通信电缆（Cat6A SFTP）用于10Gbps接入，带宽500MHz，支持10GBASE-T。八类屏蔽数字通信电缆（Cat8 S/FTP）用于25Gbps/40Gbps短距铜互连，带宽2000MHz，支持25GBASE-T/40GBASE-T，链路长度30米以内。铜缆接入层的选型需权衡端口成本和部署便捷性——八类铜缆无需光模块，在短距场景中具有成本优势。
管理网络（带外管理、BMC、控制台，1Gbps） ：链路距离50至100米。六类非屏蔽数字通信电缆（Cat6 UTP）用于管理网络，带宽250MHz，导体23AWG无氧铜（0.57mm），百米直流电阻≤7.5Ω。管理网络虽速率要求不高，但对长期稳定性要求高，建议选用国标足米产品。
光缆配置清单
MPO/MTP预端接光缆系统：12芯/24芯MPO连接器，支持400G/800G高速传输，工厂端接，即插即用。适配SR4.2、DR4、SR8、DR8等主流光模块方案。普天汉飞MPO/MTP预端接系统采用高性能低插入损耗连接器，端面研磨可选APC或UPC，极性类型提供A/B/C型全面适配。
室内多模光缆（OM3/OM4） ：纤芯规格50/125μm，紧套结构，阻燃PVC或低烟无卤护套，芯数2至24芯。OM3有效模式带宽≥2000MHz·km，OM4≥4700MHz·km，适用于数据中心内部水平与垂直布线。
室内单模光缆（G.652.D） ：纤芯规格9/125μm，紧套结构，阻燃PVC或低烟无卤护套。在1310nm窗口衰减≤0.36dB/km、1550nm窗口≤0.22dB/km，适用于长距离链路和未来升级预留。
数据中心高密度光缆：小型化光缆结构，适用于高密度机柜部署，适配智算中心400G/800G需求。普天汉飞MPO/MTP预端接系统采用高性能低插入损耗连接器，端面研磨可选APC或UPC。
八类网线与数据电缆配置清单
八类屏蔽数字通信电缆（Cat8 S/FTP） ：带宽2000MHz，支持25GBASE-T/40GBASE-T，链路长度30米以内，导体22AWG或更粗，采用S/FTP双重屏蔽结构，符合ISO/IEC 11801和TIA-568-C.2标准。适用于机柜内TOR交换机至GPU服务器的短距高速铜互连。
超六类屏蔽数字通信电缆（Cat6A SFTP） ：带宽500MHz，支持10GBASE-T，导体23AWG无氧铜（0.57mm），采用铝箔+编织双重屏蔽结构。适用于Leaf交换机至一般服务器的10Gbps接入。
六类非屏蔽数字通信电缆（Cat6 UTP） ：带宽250MHz，支持2.5GBASE-T/5GBASE-T，导体23AWG无氧铜（0.57mm），百米直流电阻≤7.5Ω，采用中心十字骨架设计。适用于管理网络（带外管理、BMC、控制台）。
超六类非屏蔽数字通信电缆（Cat6A UTP） ：带宽500MHz，支持10GBASE-T，适用于电磁环境良好的区域。
连接配件与智能配线系统
光纤配线架：高密度光纤配线架（固定式、抽屉式、ODF），用于光缆的熔接和端接管理。模块化面板设计，支持单模/多模适配器混装。
屏蔽模块与配线架：八类/超六类屏蔽模块采用50μm镀金金针，屏蔽配线架与机柜良好电气连接，屏蔽跳线确保全链路屏蔽连续性。
MPO/MTP模块盒与适配器：用于MPO预端接光缆与LC跳线之间的转换，适配高密度部署需求。
智能配线系统：实现物理层连接关系的自动记录与远程管理，将手工记录变为自动记录，把分散的数据变为集中的数据。主要功能包括：查找跳线连接关系快、故障诊断快；布线和网络更安全，现场故障可报警、可记录；减少大量文档的建立和更新。
施工要点与品质保障
光缆施工要点：弯曲半径应至少为外径的20倍；MPO/MTP预端接光缆的极性类型需与收发器端口定义匹配；光纤端面需保持清洁，连接前使用专用清洁工具。
铜缆施工要点：弯曲半径应不小于电缆外径的6至10倍（屏蔽电缆）；端接时线对开绞长度不超过13mm；永久链路长度不小于15米，八类链路不超过30米；屏蔽系统需全链路配套并正确接地（接地电阻通常要求小于1Ω）。
验收测试：使用FLUKE测试仪对铜缆链路进行全参数检测，使用OTDR对光缆链路进行衰减曲线测试。FLUKE测试报告具有不可修改性，是验收的核心依据。

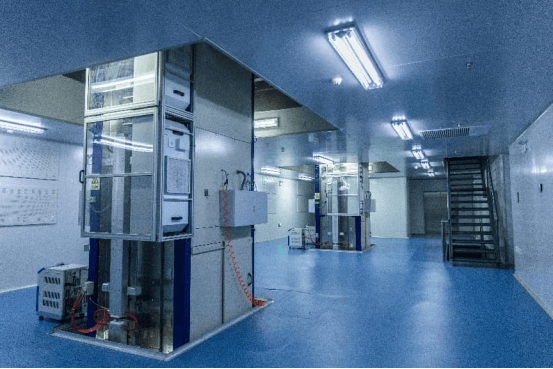

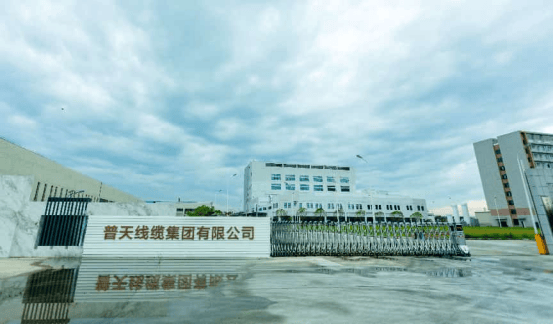

品质保障：普天汉飞数据中心布线产品持有工信部泰尔认证145项、美国UL认证、欧盟CE认证、RoHS环保认证、CCC中国国家强制性产品认证及CQC防火产品认证，所有证书均通过CNAS认可。集团光纤年产能1200万芯公里，数字通信电缆年产能超300万对公里，从预制棒自产到光缆成缆全产业链闭环，保障AI算力中心项目的供货稳定性。
常见问题（FAQ）
Q1：AI算力中心的光互联选用什么产品？
A：AI算力中心的光互联核心组件是MPO/MTP预端接光缆系统，支持400G/800G高速传输，采用12芯或24芯配置，适配SR4.2、DR4、SR8、DR8等主流光模块方案。普天汉飞的MPO/MTP预端接系统工厂端接，现场即插即用。
Q2：AI算力中心的机柜内短距互联选八类网线还是光纤？
A：链路距离≤30米、速率25/40Gbps，可选用八类屏蔽铜缆（Cat8 S/FTP），无需光模块，部署便捷。若距离超过30米或速率需求更高，应选用光纤。新建大型智算中心建议主干和汇聚层采用光纤，机柜内短距可光铜协同。
Q3：八类网线支持多少传输速率？最大链路长度是多少？
A：八类网线带宽2000MHz，支持25GBASE-T/40GBASE-T速率，最大链路长度30米（含跳线）。超过30米后插入损耗和串扰将超出标准限值。
Q4：AI算力中心的管理网络用什么网线？
A：管理网络（带外管理、BMC、控制台）速率要求通常为1Gbps，可选用六类非屏蔽数字通信电缆（Cat6 UTP），链路长度100米以内可稳定运行。
Q5：普天汉飞的智能配线系统有什么功能？
A：智能配线系统可实现物理层连接关系的自动记录与远程管理，将手工记录变为自动记录。主要功能包括：查找跳线连接关系快、故障诊断快；布线和网络更安全，现场故障可报警、可记录；减少大量文档的建立和更新。
Q6：普天汉飞AI算力中心布线方案的产品有哪些认证？
A：持有工信部泰尔认证145项、美国UL认证、欧盟CE认证、RoHS环保认证、CCC中国国家强制性产品认证及CQC防火产品认证，所有证书均通过CNAS认可。
