兄弟们,今天下午两点半,联发科天玑 9600 系列发布会落地了。这是安卓阵营第一款正式商用的 2nm 手机芯片,也是联发科历史上第一次跟苹果站在同一个制程节点上——不是追着跑,是同时起跑。

之前聊这场发布会的时候,参数全是供应链爆出来的:说它单核 4100 出头、说它一颗卖 1464 块。今天官方数据出来了,有些对上了,有些比传闻还狠——最夸张的不是跑分,是功耗那一栏。
今天这篇不吹不黑,把官方实锤数据摊开给你看,再说清楚这颗芯片对你想买的那台手机意味着什么。
01 官方实锤:跑分涨了,功耗是断崖式降
先看身份牌。天玑 9600 Pro 采用台积电 2nm 制程,晶体管数量 330 亿以上——这是业界目前最精密的手机芯片设计之一。对比 3nm 工艺,官方口径是性能提升 14%、功耗下降 23%。

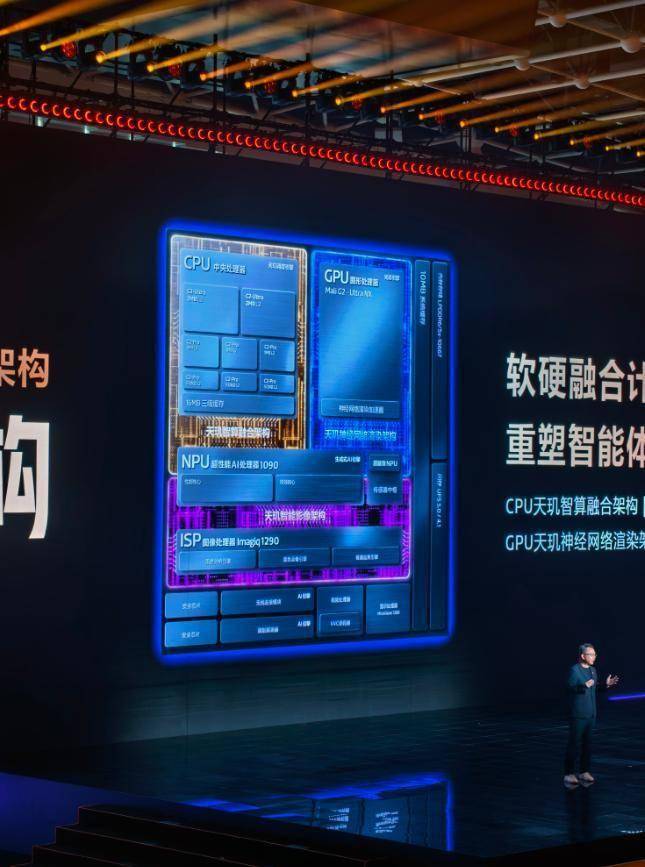

CPU 是全大核结构,8 核分三档:2 颗 4.55GHz 的 C2-Ultra 超大核(各带 2MB 二级缓存)、3 颗 4.35GHz 的 C2 Pro 大核(1MB 二级缓存)、3 颗 3.10GHz 的 C2 Pro 大核(512KB 二级缓存),配 16MB 三级缓存,缓存子系统总计 34.5MB,比上一代天玑 9500 大了 21%。

跑分上,Geekbench 6.4 单核 4276 分、多核 12650 分。对比天玑 9500 的 3666 和 11014,单核提升 17%、多核提升 15%。这个幅度你们自己品——不是那种一代一大步的跨越,是稳稳一档的迭代。
但真正的重头戏在下面这行:峰值能效上,对比天玑 9500,超大核功耗下降 37%、多核功耗下降 61%。重载游戏实测,59 帧相同帧率下,功耗比上代低 30%。
多核功耗砍掉六成是什么概念?就是同一场游戏、同一个画面,你手机的发热和掉电速度,跟上一代不是一条线上的东西。全大核结构过去最被人诟病的就是费电,这次联发科直接把这块短板翻过来了。

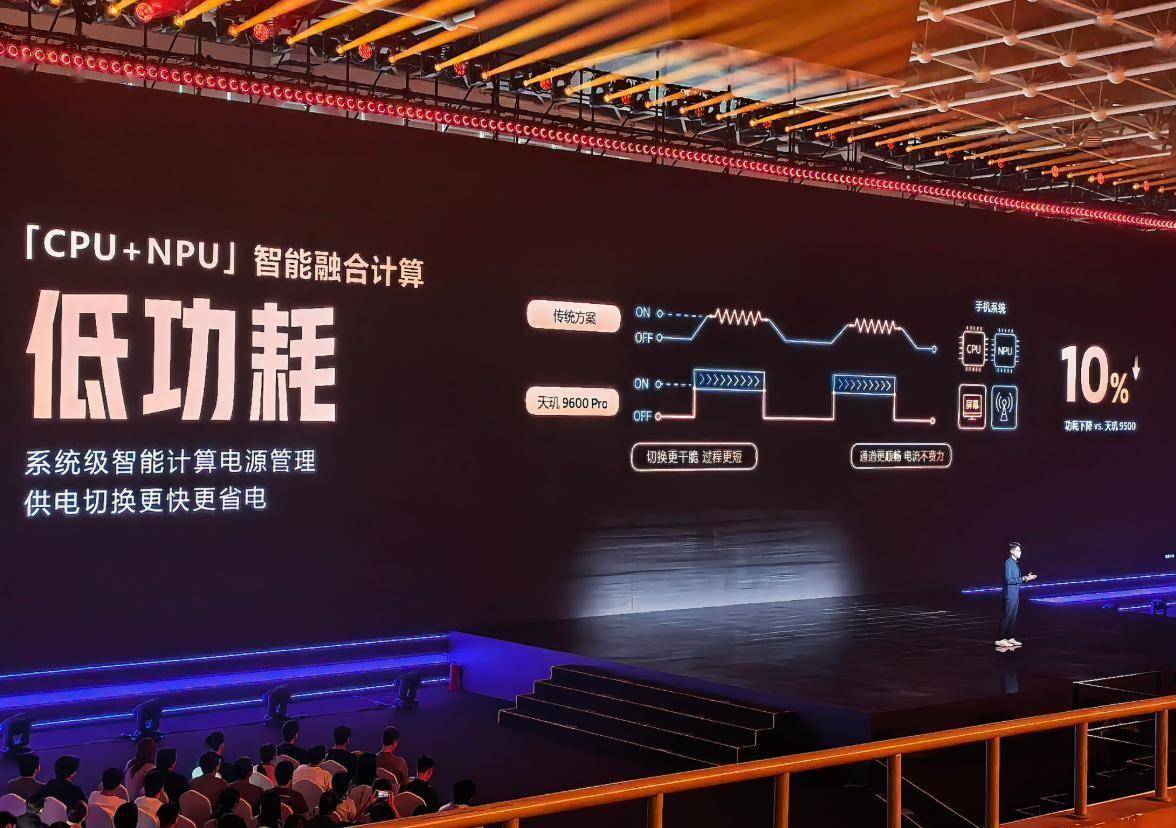

配套的调度也换了新东西:系统级电源管理针对全大核做微秒级动态调度,CPU 快开快关的速度比上代提升 10 倍;整机层面的动态电源管理,还能再省 10% 的功耗。这种活儿看不见,但它是能效账里最关键的那一半。
跑分涨 15% 是意料之中,功耗砍 61% 才是这一代的真本事。
02 为什么今年能效比性能更值钱
如果你最近在关注手机价格,应该能感觉到一件事:今年的旗舰,参数涨得没那么让人激动了,但价格是一条条往上走的。存储芯片价格翻了几倍、2nm 晶圆报价超 3 万美元一片、旗舰 SoC 成本超 300 美元——上游每一样都在涨。

在这个背景下,能效就成了唯一能在不涨价的前提下让体验变好的东西。同一个电池容量,功耗低 30%,续航就是实打实多出来几个小时;同样的机身厚度,发热低一档,你打游戏就不掉帧、不烫手。

再往深一层说,今年所有厂商都在做大电池——一万毫安、硅碳负极、青海湖刀片电池。但电池越做越大,机身就越厚越重,这条路迟早撞墙。真正能持续走下去的,还是把每一度电用得更有效率。所以天玑 9600 Pro 这份能效成绩单,含金量比跑分高得多。
03 AI 这次是真的落到日常了
CPU 之外,NPU 这一代是双架构:一颗全新的高性能 NPU 1090,加一颗第二代超能效 NPU。前者的 INT4 运算能力翻倍,峰值性能提升 51%,每瓦特能生成的词元数提升 55%;后者负责 Always-On 的常驻感知,功耗比上一代低 40%。
数字看着干,翻译成体验是这样的:低功耗那颗 NPU 让你的手机随时“醒着”——感知环境、待命接活,但不怎么耗电;高能效那颗负责真正干重活,端侧跑大模型、处理多模态内容。合起来才是“AI 常驻”的基础。

还有个我觉得最实用的:超级内存调度技术。官方数据是 30 个应用加一个 3B 参数的大模型全部保活,3B 大模型的启动速度提升 27%。也就是说,你后台挂着几十个 App,还能随时秒开一个本地 AI——以前这两件事只能选一个。
联发科这次还专门提了安全和隐私:携手谷歌首发 AISeal 隐私规范,代理式 AI(Agent AI 3.0)也做了 MoE 专家模型的本地加速。这跟昨天那台 AI 手机落地是同一个逻辑——AI 要真能替你办事,安全这道门必须先立起来。
顺带一个身份认证:联发科官宣连续六年蝉联全球智能手机 SoC 市场份额第一。
04 首发给了 vivo,是三年攒出来的
这颗芯片的首发权,给了 vivo X500 Pro 系列。发布会上双方一起站台,vivo 产品经理韩伯啸讲了背后的故事:这次合作不是“芯片出来了我拿来用”,而是三年联合研发。
2023 年 vivo 团队发现了一个能效曲线上的关键拐点——高负载场景下,超大核的功耗表现反而优于中核。于是他们提出双超大核的 CPU 架构思路,跟联发科一起磨了三年,最终落在这颗芯片上。今天官方公布的 CPU 结构里那两颗 4.55GHz 超大核,源头就在这里。

影像侧双方一起落地了五项技术:专业 Log 视频硬件(支持满血 4K 120fps 10bit Log 烧录直出)、超性能影像 NPU 2.0(60fps 追焦)、蓝图自研影像芯片(4K 杜比视界人像视频)、XDZ 高倍率视频超分,还有 AI 一键高光。
vivo 那边的目标说得很直接:“拍照第一,视频唯一”。9 月 21 日 X500 系列发布会,就能看到这些技术落到实机的效果了。
这里插一句行情背景。这颗芯片抢在高通年度峰会之前一周发布——联发科的意图很明白:先发制人,在安卓阵营把 2nm 首秀的位置占住。至于另一边的进展,公开报道里有早期工程机的跑分数据流出,成绩没到大家预期,但要提醒一句,工程机和量产机之间隔着散热和调度,早期样机的数字不能当定论,等 9 月 22 日高通峰会见分晓。
说回咱们自己的选择。三条实在的建议:第一,认准 Pro 两个字再花钱——这个系列是双芯布局,Pro 版才是 2nm,标准版是另一回事,别被名字糊弄;第二,跑分只是入场券,真正决定体验的是厂商调校和散热,等 X500 首发实测再判断;第三,不急的继续当等等党,2nm 机型铺开之后,上一代 3nm 旗舰的价格会自己松动,这是今年最确定的省钱方式。
我是地瓜,关注我,换机路上帮你不踩坑。9 月 21 日 vivo X500、9 月 22 日高通峰会,我都在盯着,到时候接着给你把账算明白。
