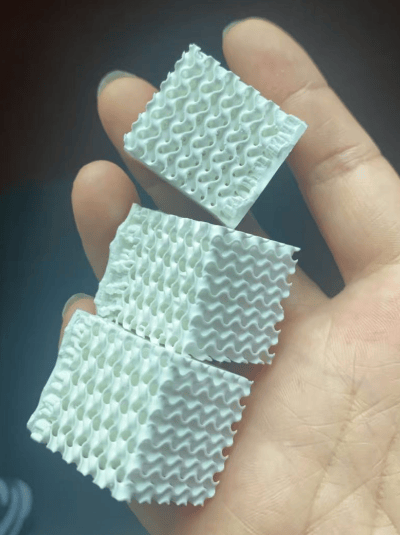

：
氧化锆材料的陶瓷3D打印件
3D打印陶瓷材料怎么选？
同样是陶瓷3D打印，用氧化铝还是氧化锆，做出来的零件性能可能差出一倍不止。选错材料，轻则性能不达标，重则整批报废。
我们把光固化陶瓷3D打印最常用的五种材料做成了一份对比清单，包括密度、强度、韧性、硬度、导热、耐温这些关键参数，供你在选材时快速参考。
需要说明一点：下表粗糙度数据以光固化（DLP/SLA）陶瓷浆料工艺烧结后、未经抛光处理的典型值为参考，实际数值会随配方和烧结制度有所浮动。
五种陶瓷材料的核心参数对比
第一项，密度，单位是克每立方厘米
二氧化硅 SiO₂：2.2氧化铝 Al₂O₃：3.85 到 3.95氧化锆 ZrO₂：5.6 到 5.9增韧氧化锆 Y-TZP：6.0 到 6.1碳化硅 SiC：3.1 到 3.2
第二项，介电常数，测试频率1兆赫兹
二氧化硅 SiO₂：3.8 到 4.0氧化铝 Al₂O₃：9.0 到 10.0氧化锆 ZrO₂：22 到 25增韧氧化锆 Y-TZP：25 到 30碳化硅 SiC：9.7 到 10.3
第三项，介电损耗 tan δ，乘以10的负4次方
二氧化硅 SiO₂：1 到 3氧化铝 Al₂O₃：10 到 30氧化锆 ZrO₂：50 到 200增韧氧化锆 Y-TZP：100 到 300碳化硅 SiC：50 到 500
第四项，弯曲强度，单位是兆帕
二氧化硅 SiO₂：50 到 110氧化铝 Al₂O₃：300 到 550氧化锆 ZrO₂：400 到 700增韧氧化锆 Y-TZP：900 到 1200碳化硅 SiC：400 到 600
第五项，断裂韧性，单位是兆帕乘以米的二分之一次方
二氧化硅 SiO₂：约 0.7氧化铝 Al₂O₃：3.5 到 4.5氧化锆 ZrO₂：4 到 6增韧氧化锆 Y-TZP：6 到 10碳化硅 SiC：3 到 5
第六项，维氏硬度 HV
二氧化硅 SiO₂：约 800氧化铝 Al₂O₃：1500 到 2000氧化锆 ZrO₂：1100 到 1300增韧氧化锆 Y-TZP：1200 到 1350碳化硅 SiC：2500 到 2800
第七项，导热系数，单位是瓦每米开尔文
二氧化硅 SiO₂：1.4氧化铝 Al₂O₃：25 到 35氧化锆 ZrO₂：2 到 3增韧氧化锆 Y-TZP：2 到 3碳化硅 SiC：80 到 120
第八项，热膨胀系数，乘以10的负6次方每开尔文
二氧化硅 SiO₂：0.5氧化铝 Al₂O₃：7 到 8氧化锆 ZrO₂：10 到 11增韧氧化锆 Y-TZP：10 到 11碳化硅 SiC：4 到 5
第九项，最高使用温度，单位是摄氏度
二氧化硅 SiO₂：约 1100氧化铝 Al₂O₃：约 1600氧化锆 ZrO₂：约 1500增韧氧化锆 Y-TZP：约 1200碳化硅 SiC：1600 以上
第十项，3D打印表面粗糙度 Ra，单位是微米，（注：烧结态未抛光）
二氧化硅 SiO₂：3 到 10氧化铝 Al₂O₃：1 到 4氧化锆 ZrO₂：1 到 3增韧氧化锆 Y-TZP：0.5 到 2碳化硅 SiC：8 到 20
第十一项，3D打印工艺成熟度，五星为最高
二氧化硅 SiO₂：★★★
氧化铝 Al₂O₃：★★★★★
氧化锆 ZrO₂：★★★
增韧氧化锆 Y-TZP：★★★★
碳化硅 SiC：★★★★★
每种材料各自适合什么场景
二氧化硅陶瓷，抗热震性能几乎是最好的
二氧化硅以石英、方石英、鳞石英等晶型存在，非晶态的叫熔融石英。它最大的特点是热膨胀系数极低，只有约0.5×10⁻⁶/K，这意味着温度剧烈变化时几乎不变形，抗热震能力在氧化物陶瓷里几乎最优。同时介电性能出色，是高频绝缘和雷达天线罩的经典选材。化学稳定性也不错，耐酸，但不耐氢氟酸和强碱。
典型应用：光学窗口、半导体工艺用石英器件、隔热瓦、精密铸造型壳。
氧化铝陶瓷，结构陶瓷里的性价比之王
氧化铝硬度高，HV 达到1500到2000，耐磨性优异，使用温度能到1600摄氏度。在所有结构陶瓷里，它的成本最经济，应用范围也最广，是最常被选择的入门材料。
典型应用：耐磨件、电子基板、切削刀具、生物陶瓷。
氧化锆陶瓷，靠稳定剂才能用得住
纯氧化锆有个麻烦：冷却时会发生四方相到单斜相的相变，伴随约4%的体积膨胀，烧结体很容易自己开裂。所以工程上必须添加氧化钇、氧化铈、氧化镁这类稳定剂，做成部分稳定氧化锆，也就是 PSZ。它还有个独门能力，离子导电性好，可以做氧传感器和固体氧化物燃料电池的电解质。
典型应用：氧传感器、燃料电池电解质、耐磨部件。
增韧氧化锆，目前最接近金属的陶瓷
Y-TZP 全称是钇稳定四方氧化锆多晶。它的断裂韧性达到6到10 MPa·m½，弯曲强度最高能到1200兆帕，是目前陶瓷里力学性能最接近金属的一种。
它的增韧机制叫相变增韧：裂纹尖端发生四方到单斜的相变时产生体积膨胀，反过来压缩裂纹，让裂纹难以继续扩展。另外它的3D打印表面质量也是五种材料里最好的，DLP工艺烧结后 Ra 可以低到0.5微米。
典型应用：牙科修复体、刀具、关节假体、手机背板。
碳化硅陶瓷，最硬也最导热，但工艺门槛最高
碳化硅是常用陶瓷里最硬的一种，HV 达到2500到2800，导热也最好，80到120 W/m·K。但它属于共价键陶瓷，烧结非常困难，温度要超过2000摄氏度，成本也高。目前3D打印主要走粘结剂喷射或反应烧结路线，工艺成熟度在五种材料里最低，选它要有心理准备。
典型应用：防弹装甲、机械密封、反射镜基体、半导体炉具。
选材时怎么快速做决定呢？
如果你的零件要最轻、要抗热震、要透波，选二氧化硅 SiO₂。它密度只有2.2克每立方厘米，大约是氧化锆的三分之一，在航天隔热这类需要轻量化的结构上优势明显。
如果你要性价比、要耐磨、要成熟工艺，选氧化铝 Al₂O₃。综合性能和成本平衡得最好。
如果你要最高的强度和韧性、要最好的表面光洁度，选增韧氧化锆 Y-TZP。
如果你要最硬、导热最好、耐最高温，选碳化硅 SiC，但要同时考虑它的成本和工艺成熟度。碳化硅密度也只有3.1到3.2克每立方厘米，兼顾轻量和高刚度，比刚度在工程陶瓷里名列前茅。
如果你要离子导电、做传感器或电解质，选部分稳定氧化锆 ZrO₂。
另外提醒一句：如果涉及射频透波，一定要避开氧化锆系列。它的介电常数高达25到30，是五种材料里最高的，不适合透波场景，反倒是做高介电电容器或传感器的好材料。
关于表面粗糙度，这里需要说明的是：
前面列的粗糙度数值都是烧结态、没有抛光的参考范围。如果经过机械研磨或抛光，所有材料的 Ra 都能大幅下降，比如 Y-TZP 抛光后可以做到 Ra 小于0.05微米。所以对表面有要求的零件，不要只看烧结态数据，要把后处理考虑进去。
数造科技的陶瓷3D打印能力
数造科技在光固化增材制造领域已经深耕二十余年，创始人赵毅博士毕业于西安交通大学。公司推出的3DCR系列光固化陶瓷3D打印机，覆盖从100型到500型的多种规格，可处理氧化铝、氧化锆，羟基磷灰石等多种陶瓷材料体系，服务于半导体、航空航天、电子电气、医疗和科研院校等领域。
需要提醒的是，本文列出的数值都是典型参考范围，不同配方、打印工艺和烧结制度都会让实际数据产生差异。如果你的零件对某项性能有硬性指标，建议先和工程师确认材料体系和工艺路线，再进入打样环节。
如果你有陶瓷零件的打样需求，可以准备好图纸或 STL 文件，我们来帮您评估，再给出具体的方案建议。
