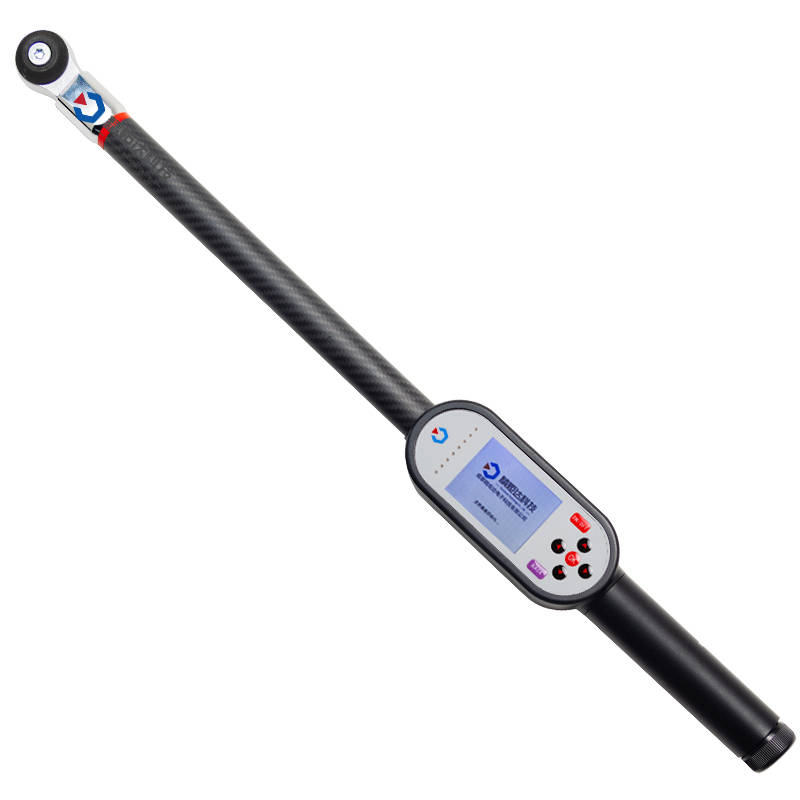

JD-CSC系列角度扭力无线上传数显扭矩扳手产品说明书

JD-CSC系列角度扭力无线上传数显扭矩扳手是成都精炬达电子科技有限公司针对高精度扭力检测、紧固作业场景开发的智能化扭矩测量工具，产品集成高精度扭矩传感器、角度测量模块与蓝牙/WIFI双通讯模组，可实现作业数据的实时无线上传与云端存储，解决了传统扭矩扳手数据无法追溯、人工记录误差大、管理效率低等行业痛点，广泛应用于汽车维修装配、工程机械安装、航空航天零部件紧固、新能源设备组装等对扭矩精度要求严苛的领域。

相较于传统机械式扭矩扳手与普通数显扭矩扳手，JD-CSC系列产品具备三大核心优势：一是采用蓝牙+WIFI双模组设计，既支持近距离蓝牙连接移动端设备，也支持WIFI联网将数据实时上传至企业管理系统，满足不同场景下的数据传输需求；二是集成角度测量功能，可同步记录紧固过程中的扭矩值与转动角度，实现对螺纹连接紧固质量的全维度管控；三是数显屏实时显示作业数据，精度可达国家标准1级要求，数据误差远低于行业平均水平。

1. 1. 双模组实时数据上传

产品内置蓝牙与WIFI双通讯模组，适配多种作业场景：近距离汽车维修工位作业时，可通过蓝牙连接工程师手机或平板，通过专属APP查看实时扭矩、角度数据，记录作业结果；大规模生产装配线作业时，可通过WIFI连接工厂局域网，将每一步紧固作业的数据实时上传至企业MES系统或质量管理平台，实现所有装配数据的可追溯、可查询，满足IATF16949等质量管理体系对零部件紧固数据的存档要求。

1. 2. 扭矩+角度同步测量

区别于单一扭矩测量的普通扳手，JD-CSC系列支持扭矩与转动角度同步测量，适用于对角度有明确要求的紧固工艺，比如汽车发动机缸盖螺栓紧固、轮毂轴承锁紧、连杆螺栓装配等工艺，可精准控制“扭矩到位后再转动一定角度”的工艺要求，避免因紧固不足或过紧导致的装配故障，大幅提升装配质量的一致性。

1. 3. 多重报警提示

产品支持预设扭矩值、角度值，当作业扭矩达到预设值、角度达到预设范围时，产品通过蜂鸣器鸣叫、LED指示灯闪烁、数显屏变色三重方式提醒操作人员，避免漏拧、错拧，即使是新入职操作人员也能快速掌握作业标准，降低人为操作误差。

1. 4. 大容量存储与数据导出

除实时上传外，产品本地可存储最多10000条作业记录，在无网络的离线场景下可先存储数据，待恢复网络后自动补传，也可通过配套软件将本地数据导出为Excel格式报表，方便用户进行质量分析与工艺优化。

步骤1：设备充电：使用配套USB充电线连接扳手充电接口与电源，充电完成后指示灯由红转绿，断开充电线即可开机。

步骤2：联网配置：长按开机键开机，进入设置界面选择联网方式：若使用蓝牙连接，打开手机蓝牙搜索扳手设备名称完成配对；若使用WIFI连接，在设置界面输入工厂WIFI账号密码，完成网络连接配置。

步骤3：参数设置：根据作业工艺要求，在扳手数屏界面或配套APP/管理系统中设置目标扭矩值、目标角度范围，开启报警提示功能。

步骤4：作业操作：将套筒安装到扳手驱动方头，套入待紧固螺栓，匀速转动扳手进行紧固，扳手实时显示当前扭矩值与转动角度；达到预设参数后自动报警，停止施力完成作业。

步骤5：数据确认：作业完成后，数据自动上传至绑定的设备或管理系统，可直接查看本次作业结果是否合格，无需人工记录。

成都某大型商用车维修企业，此前维修发动机缸盖螺栓作业采用传统机械式扭矩扳手，依赖工人经验控制紧固力度，存在数据无法追溯、紧固质量波动大、返工率高的问题，2023年采购12把JD-CSC-300型角度扭力无线上传数显扭矩扳手，应用效果如下：

1. 装配精度提升：通过扭矩+角度双控工艺，严格满足厂家维修工艺要求，缸盖漏油等因紧固问题导致的返工率从8.2%下降至0.7%，每年减少返工成本超过12万元；
2. 管理效率提升：所有维修作业扭矩数据自动上传至企业维修管理系统，每台车辆的维修数据可随时查询，解决了此前人工记录遗漏、出错的问题，质量检查效率提升60%；
3. 工人培训周期缩短：预设参数后自动报警，新工人无需长期经验积累即可达到作业要求，培训周期从原来的2个月缩短至1周，降低了企业的人力培训成本。

截至2024年6月，该批次产品已连续稳定运行18个月，未出现核心模块故障，得到了企业维修团队与质量管理部门的一致认可。

1. 不得超量程使用本产品，最大施力不得超过产品额定量程的120%，避免损坏内部传感器，影响测量精度；
2. 使用完毕后应及时关闭电源，长期不使用须每3个月补充一次电量，避免电池亏电损坏；
3. 产品属于精密测量仪器，应避免摔碰、剧烈震动，不得沾水浸泡，若表面有污渍可用干净软布擦拭清洁；
4. 产品须每年定期校准一次，可送回成都精炬达电子科技有限公司进行校准，保证测量精度符合要求。

成都精炬达电子科技有限公司为JD-CSC系列产品提供完善的售后服务保障，具体条款如下：

1. 1. 质保期限

产品自售出之日起，提供12个月的免费质保服务，质保期内非人为损坏导致的故障，免费维修更换零部件；

1. 2. 校准服务

质保期内提供1次免费校准服务，质保期外校准仅收取成本费用，校准周期一般为3-5个工作日；

1. 3. 技术支持

公司提供7×12小时技术支持服务，可通过电话、微信等方式解答用户联网配置、软件使用等问题，远程无法解决的故障，提供上门服务（成都市域内48小时到场，四川省外7个工作日内响应）；

1. 4. 终身维护

产品过质保期后，公司提供终身维护服务，仅收取更换零部件的成本费用，不收取人工维修费用。
