在大尺寸三维精密测量行业，不少计量工程师把重心放在激光跟踪仪主机性能上，却容易忽略工装靶座对测量结果的影响。主机再好，如果基准定位工装精度不足，也会带来不可忽视的测量偏差。来自美国的 Brunson 布鲁森，是三维计量领域专业工装品牌，旗下0.5TH 系列插销靶座，是现场三维检测、工装标定的经典基准配件，大量应用在航空航天、轨道交通、重型装备制造等高端制造行业。
一、产品介绍
Brunson 0.5TH 系列插销靶座，专门配套0.5 英寸 SMR 靶球使用，采用插销式孔定位结构。依靠精密加工的插销柄，直接嵌入工件预制基准孔，完成 SMR 靶球定心定位。
对比磁吸靶座、粘贴式靶座，插销式机械定位不受工件材质、表面涂层、现场振动影响，不会发生移位，多次复测的数据一致性更好，适合需要反复采集、长期标定的基准点位。

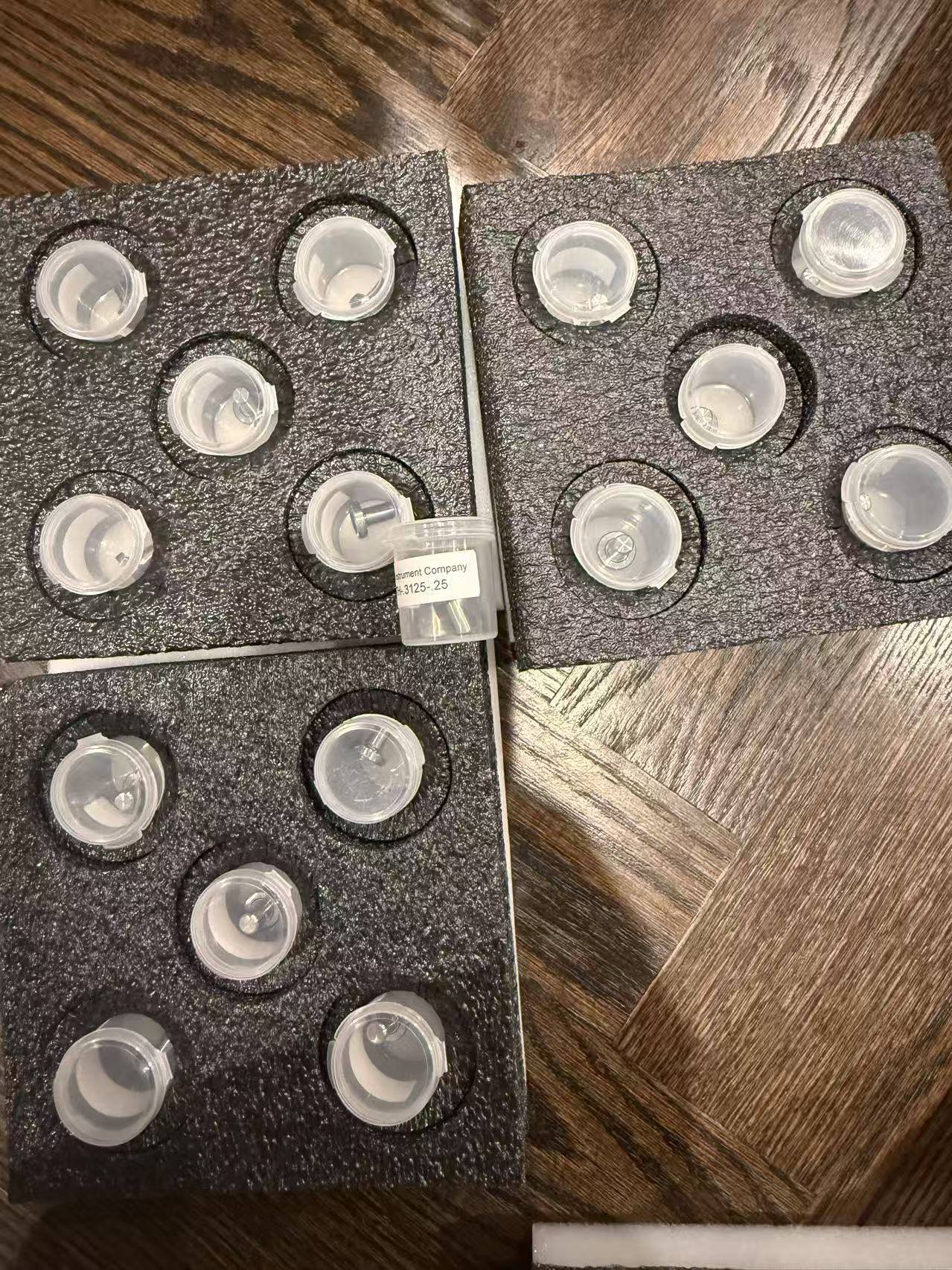

系列主流型号
0.5TH‑5/16‑1/4

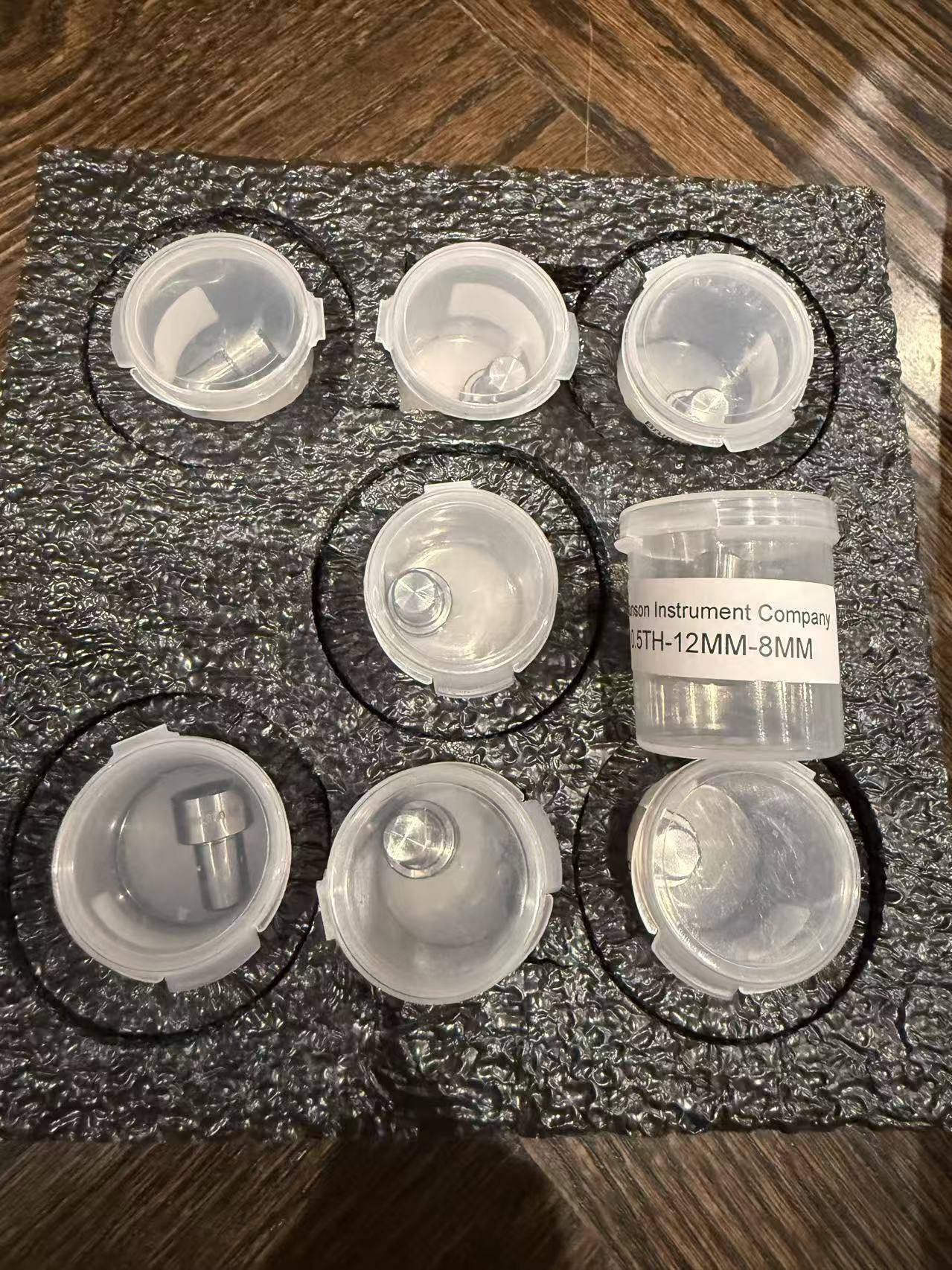

0.5TH‑12MM‑8MM

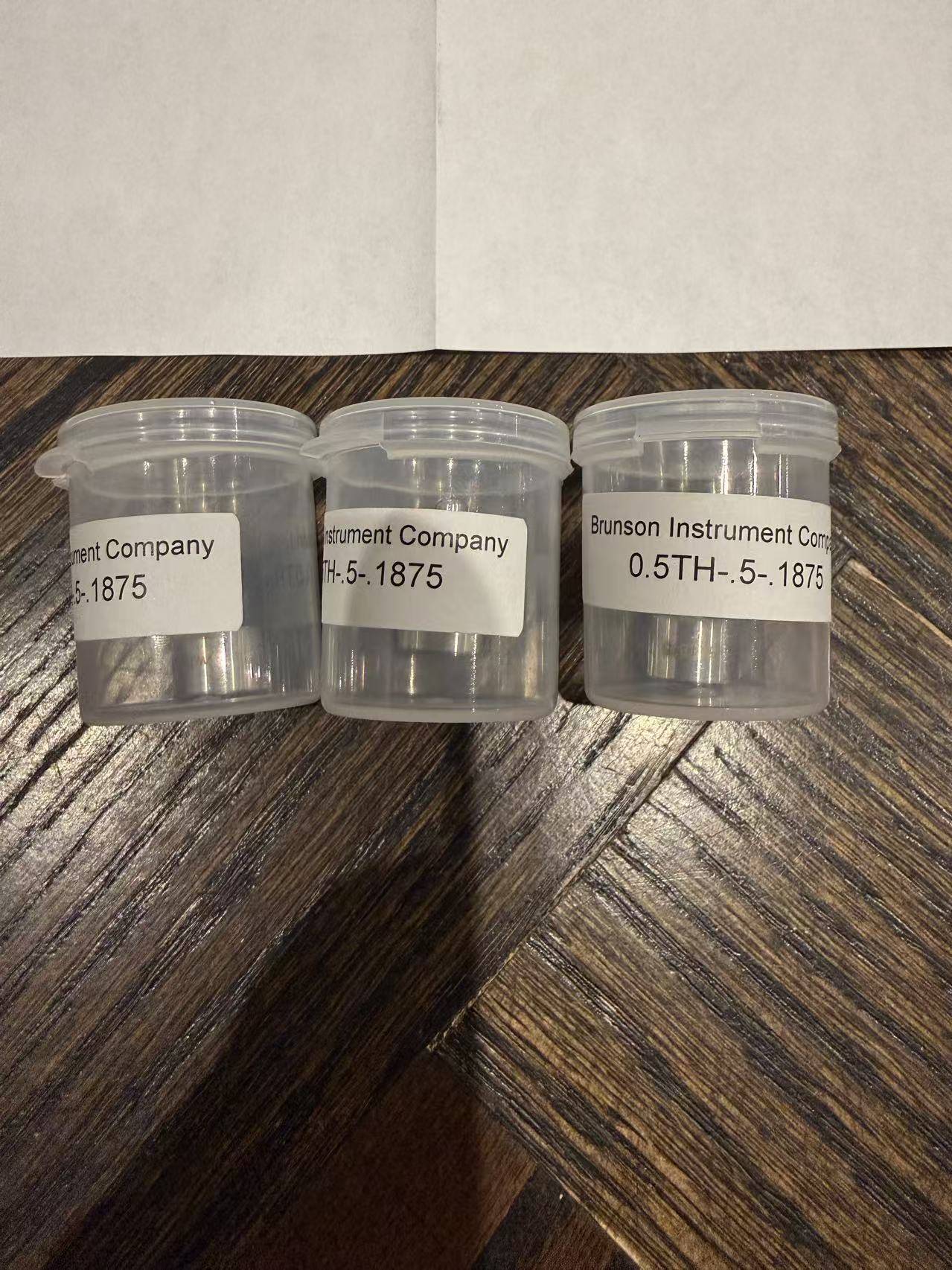

0.5TH‑1/2’’‑3/16
型号释义：前缀0.5TH代表适配 0.5 英寸 SMR 靶球；后面两组参数依次为插销柄外径、靶座偏移高度。系列同时覆盖英制、公制规格，适配国内外不同图纸设计的工装基准孔。
靶座整体采用不锈钢材料，经过热处理提升结构稳定性；内部三点锥面定位结构，保障 SMR 靶球球心重复定位精度，满足高端装备严苛的检测标准。靶座侧面预留拆卸小孔，现场使用如果出现卡滞，可借助工具轻松取出，适合车间多次周转使用。
二、四大核心优势
机械定位，重复定位精度高
依靠销与孔精密滑配实现定位，不依赖工件导磁属性。反复插拔测量，三维坐标波动很小，减少人工安装带来的误差，保障检测数据稳定可靠。
公制英制多规格全覆盖
既有公制 12mm 规格，也包含 5/16"、1/2" 英制规格，适配绝大多数工装预制基准孔，满足不同项目的图纸选型需求。
大角度接收激光，提升现场测量效率
靶座头部做缺口优化设计，SMR 靶球可实现大角度偏转，激光跟踪仪从多个方向都能捕获靶球信号，减少激光遮挡问题，降低现场移站频次，提升现场作业效率。
不锈钢一体加工，适应复杂工业现场
整体不锈钢加工，抗磕碰，耐受切削液、粉尘环境，车间、装配现场、户外设备安装场景都可稳定使用，使用寿命更长。
三、行业应用场景
航空航天装配检测
机身工装基准孔点位测量、工装检具标定，大型零部件对接装配，搭建统一三维测量坐标系。
轨道交通装备制造
车体焊接工装、转向架工装基准孔位置度检测，工装定期校验与尺寸复测。
风电、重型工程机械
大型法兰基准孔、焊接工装点位采集，设备出厂标定、现场安装三维测量。
机床与自动化产线校验
大型机床床身、夹具定位孔精度复核，机器人工作站工装基准建立。
四、选型注意事项
选型前优先确认两个关键参数：工件基准孔孔径，以及需要的靶球球心偏移高度，以此匹配对应型号；
本系列靶座仅适配 0.5 英寸 SMR 靶球，不能直接搭配 1.5 英寸靶球使用；
基准孔需要保持合理孔径公差，保证插销柄插拔顺滑，无松动、无卡滞，才能充分发挥靶座本身的高精度性能。
总结
一套完整可靠的三维测量系统，精度由主机和配套工装配件共同决定。Brunson 0.5TH 插销靶座系列凭借稳定可靠的机械结构与精密加工工艺，是计量工程师现场检测的优选基准工装。选型时确认基准孔径和偏移高度，就能匹配适配现场工况的型号。
