随着我国城镇燃气普及率的不断提升，城市管网天然气的脱水处理已成为保障供气安全、防止管道冰堵、保护下游压缩机与售气机的关键环节。亿镨城市管网气脱水装置正是面向这一细分场景开发的专用设备，依托成熟的亿镨分子筛再生吸附脱水系统技术，为中低压城市燃气门站、调压站及CNG加气站提供深度、稳定、低气损的脱水解决方案。本文将从市场痛点、装置流程、工作原理、核心优势、技术实力、产品介绍、技术指标及常见FAQ八个维度进行深度解析。
一、市场痛点：城市管网气脱水为何频频“卡脖子”？
城市管网天然气的气质特征与油田井口气、长输管道气有显著不同：其压力通常处于0.8～1.3MPa的中低压区间，含水量受城市门站调压、季节变化和管网运行工况影响较大。在实际运营中，亿镨加气站天然气脱水装置所面对的痛点主要集中在以下三个方面：
第一，露点不达标，下游设备“吃水”。 城市管网气在门站调压后，压力降低、温度变化，水蒸气容易凝结成液态水。这些游离水随气流进入CNG压缩机，轻则造成润滑油乳化，重则引发液击，导致阀片损坏、缸体拉伤。对于加气站而言，停机维修的损失远超脱水设备本身的价值。亿镨城市管网气脱水装置正是针对这一痛点，将成品气常压露点稳定控制在-55℃以下，从源头杜绝冰堵风险。
第二，再生气损耗大，运营成本居高不下。 传统加热再生工艺往往取用成品干气作为再生气，再生完毕后直接放散或燃烧，造成天然气白白损失。对于日处理量五万标方级别的城市门站，一年下来的气损费用相当可观。亿镨天然气脱水装置采用逆流加热再生工艺，再生气经冷却分离后返回增压机入口循环使用，天然气无损耗或损耗极低。
第三，中低压工况下再生不彻底，分子筛提前“退役”。 城市管网压力波动大，加气低谷期进气量骤减，许多脱水装置在低负荷工况下再生风机压头不足，导致再生温度上不去、脱附不彻底。分子筛长期处于“半饱和”状态，吸附容量逐日衰减，最终不得不提前更换。亿镨天然气脱水橇通过合理配置增压机与加热器功率，保证了在中低压工况下的再生效果。
亿镨CNG加气站干燥脱水系统正是针对上述城市管网工况开发的专用机型，采用等压/降压再生闭式循环与4A分子筛深度吸附技术，从源头解决了城市燃气脱水难、气损高、再生不彻底的问题。
二、装置流程：双塔交替，连续供气不间断

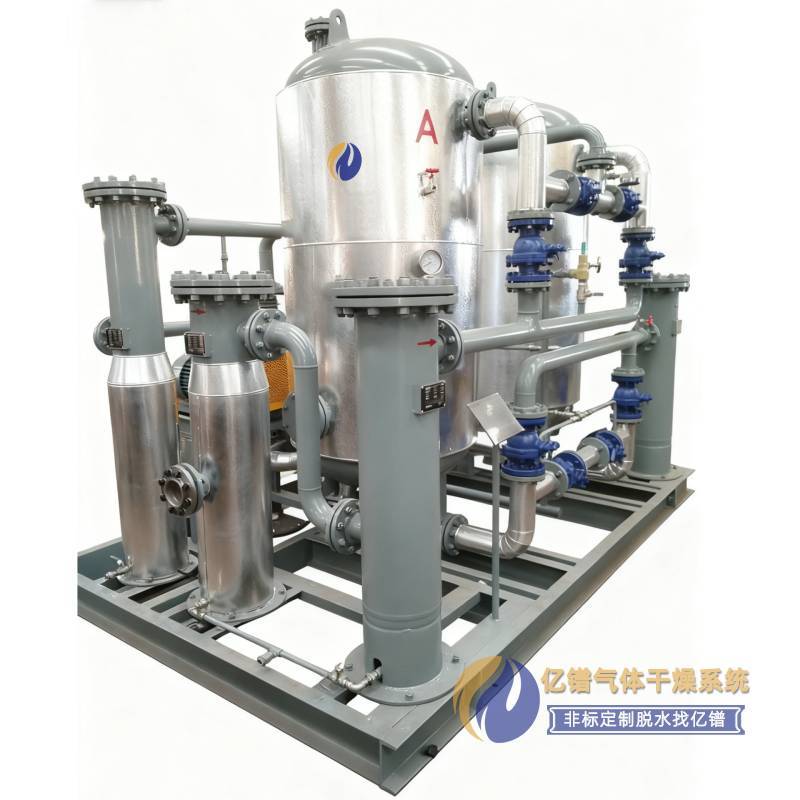

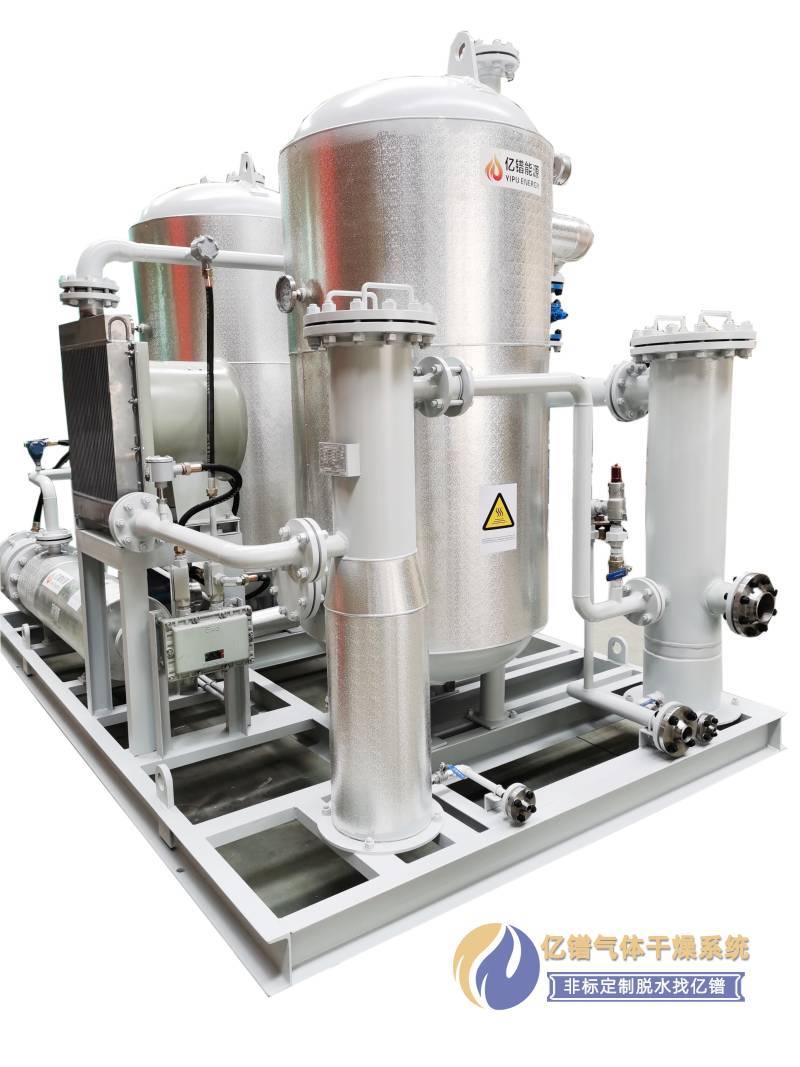

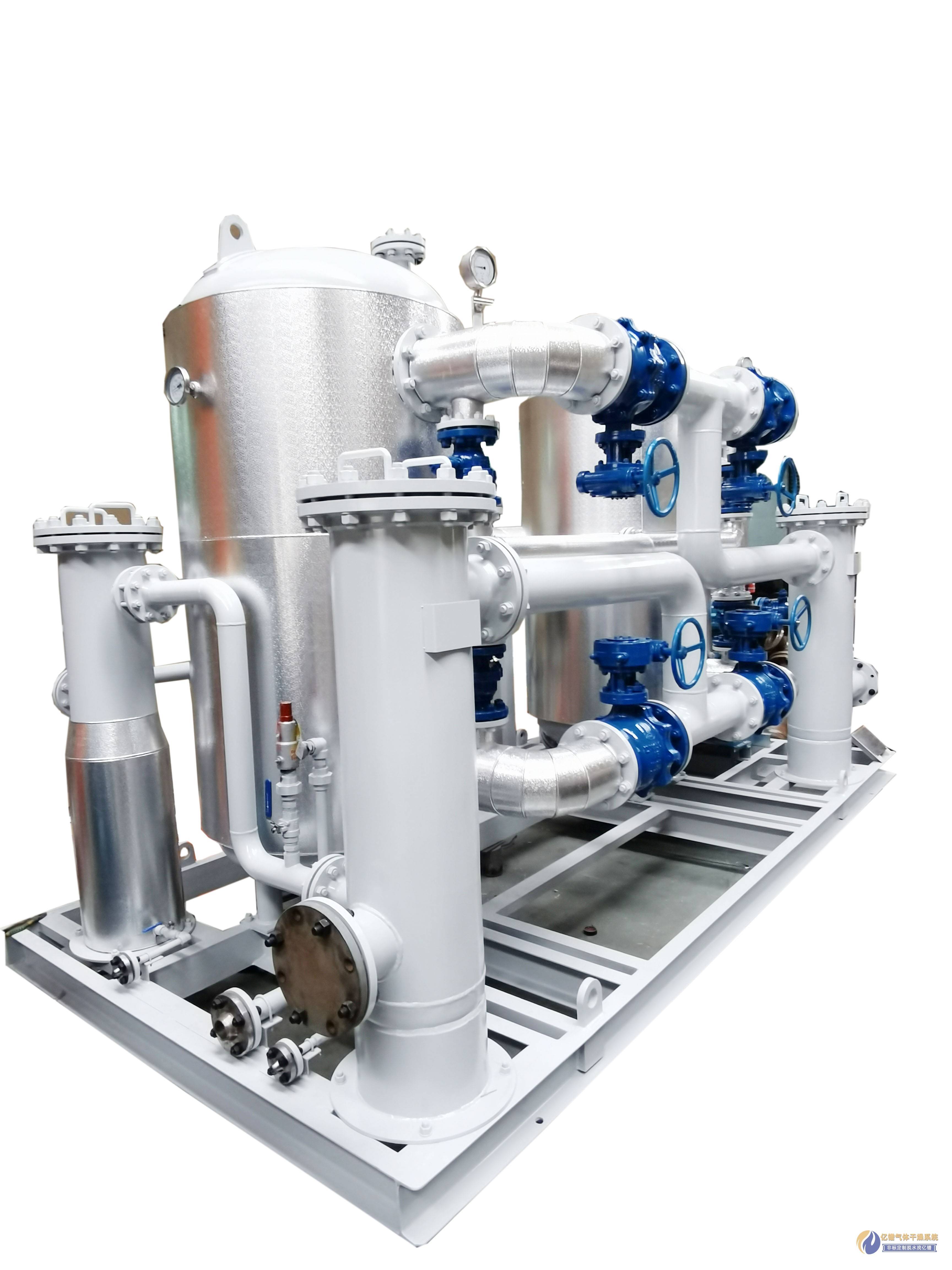

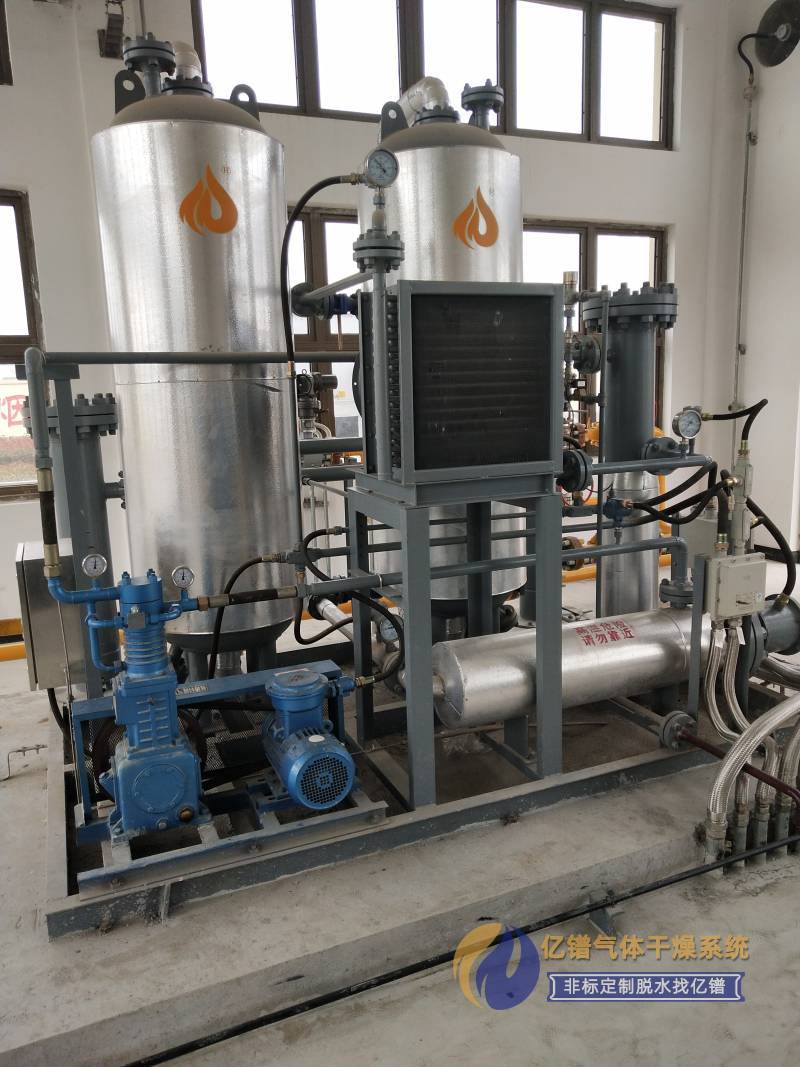

亿镨天然气脱水橇采用经典的双塔交替工作制，A塔吸附、B塔再生，两塔切换实现24小时连续供气。整套设备为整体撬装式结构，将吸附塔、防爆电加热器、增压机、冷却器、液气分离器、过滤器、PLC控制柜集成于一体，现场只需连接进出口管路和电源即可投用。
以YNG5-5600/0.8～1.3-SM型号为例，其流程可分为三个核心环节：
① 吸附干燥流程。 城市管网原料天然气首先进入分离过滤器，去除游离态液态水及大颗粒固体杂质；随后进入A塔，自上而下通过4A球状分子筛床层。分子筛在低温高压条件下对水分子进行选择性吸附，同时还能吸附H₂S、NH₃、SO₂、CO₂等杂质分子。干燥后的气体经粉尘过滤器深度净化（后置过滤精度≤3μm），从出气口输出，完成整个吸附干燥过程。
② 再生流程。 当A塔分子筛吸水饱和后（吸附周期12～36小时可调），系统切换至再生模式。少量干燥天然气经防爆增压机增压后进入防爆电加热器，加热至150～220℃（加热器壳体设计温度300℃）。高温再生气逆流通过A塔床层，将吸附的水分脱附带出。脱附后的高含水气体进入防爆风冷却器冷却，随后进入液气分离器进行气液分离。分离出的液态水排至贮液罐，分离后的天然气返回吸附塔入口，完成闭式循环。这一设计确保了再生气零放散、成品气零损耗，是亿镨分子筛再生吸附脱水系统区别于传统工艺的核心亮点。
③ 排污与放散。 过滤器及分离器排污采用手动/自动排污方式，安全阀放散口引至高空放空，确保系统安全。
三、工作原理：变温吸附的物理智慧
亿镨天然气脱水设备的核心原理是变温吸附（TSA）。4A分子筛是一种具有均匀微孔结构的硅铝酸盐晶体，其孔径为4埃（0.4纳米），对极性水分子具有极强的亲和力。当湿天然气通过分子筛床层时，水分子被吸附在微孔内，而甲烷、乙烷等非极性烃类分子则顺利通过。
随着吸附过程的进行，分子筛逐渐趋于饱和。此时通过升高温度，分子筛对水分子的吸附容量急剧下降，已吸附的水分被释放出来，分子筛恢复吸附能力。这一“低温吸附—高温脱附”的循环过程，构成了亿镨伴生气脱水装置和亿镨煤层气脱水装置长期稳定运行的技术基础。
双塔结构的妙处在于：当A塔进行吸附时，B塔同步进行再生或待机。两塔交替切换，保证系统出口始终有干燥天然气输出，压力波动极小。装置配备的西门子PLC控制器及触摸屏可实时显示吸附球阀、再生球阀、排污球阀、加热器、增压机、冷却风机等部件的运行状态，触摸屏上可灵活修改相关参数。
四、核心优势：专为城市管网工况优化
亿镨CNG加气站干燥脱水系统针对城市管网中低压气源场景，具备以下差异化优势：
① 深度脱水，露点稳定。 采用4A球状分子筛作为吸附剂，可将天然气常压露点稳定降至-55℃以下，满足GB18047《车用压缩天然气》标准要求。分子筛装填量达1100Kg，吸附周期长，脱水深度低，适合城市门站连续供气场景。
② 逆流加热再生，气损极低。 再生气经冷却分离后返回吸附塔入口循环使用，天然气损耗极低。这一工艺特别适合城市门站这种气量宝贵、外输计量严格的场景。同时，装置采用逆流加热再生方法，具有不损耗成品气、节能环保、安全可靠等优点。
③ 三重温度超高保护。 防爆电加热炉芯自带防爆热电偶，当加热器内部温度超高时能自动停止电加热器，避免干烧；同时具有加热器温度超高停电保护及温度落低自动加电功能，保证再生气温度控制在一定范围内以达到最佳再生效果。
④ 多级过滤保护。 配置分离过滤器、粉尘过滤器，有效去除游离态油水及大颗粒杂质，保护吸附剂及后续设备，延长分子筛使用寿命至8000小时以上。
⑤ 低负荷工况自适应。 选用防爆增压机（4Kw），保证在管网压力波动情况下，设备仍能正常再生。这一设计彻底解决了中低压工况下再生不彻底的行业难题。
⑥ 撬装化、自动化。 整体撬装结构，外形尺寸约3200×2200×2950mm，设备总质量约4000kg，现场只需连接进出口管路和电源即可投用。采用手动/自动切换、自动再生控制方式，可靠性高，输出气体平稳，无压力波动，延长吸附剂使用寿命。
五、技术实力：霍尼韦尔的选择，出口30国的脱水专家
浙江亿锗能源科技有限公司（简称浙江亿锗）成立于2013年，专业从事气体净化分离与能源气体回收的新技术、新工艺、新设备、新材料的推广应用，是一家集科工贸一体的科技型公司。公司拥有7项专利、12项软件著作权，其中包括天然气脱水装置控制系统（证书号：软著登字第8122607号）和天然气脱水装置设备管理系统（证书号：软著登字第7665325号）等核心知识产权。
在资质认证方面，公司通过了ISO9001质量管理体系、ISO14001环境管理体系、ISO45001职业健康安全管理体系三标一体认证。亿镨的客户名单包括霍尼韦尔、中石油、中海油、新奥燃气、富山油气、赣锋锂业、中船重工711所、浙江能源集团、中国五矿等知名企业，产品已远销缅甸、乌兹别克斯坦、印尼、哈萨克斯坦等30多个国家。公司法人代表被新奥集团2015年度投标邀请为3位外部评审之一，参与天然气脱水装置投标审核工作。
在技术研发方面，亿镨与浙江工业大学化学工程学院、南京工业大学先进化学制造研究院、浙江机电职业技术学院自动化学院建立了产学研合作关系，拥有合作教授2名、博士3名、硕士5名，持续推动气体脱水技术的创新迭代。公司核心设计团队拥有十年以上行业经验，核心成员2006年从事天然气脱水装置生产制造，2009年在杭州生产第一台天然气脱水设备。
六、产品介绍：YNG5系列天然气脱水装置
亿镨天然气脱水设备所属的YNG系列，是亿镨针对不同气源场景开发的专用设备线。以YNG5-5600/0.8～1.3-SM型号为例，该装置采用双塔结构，由干燥塔A/B、安全阀、控制阀、防爆电控箱、防爆电加热器、增压机、风冷却器、液气分离器、粗过滤器、分离过滤器、粉尘过滤器、防爆热电偶、压力表、温度表及管路系统、控制系统等组成。
设备主要零部件均按高标准选型：干燥塔按GB150-2011《压力容器》及TSGR0004-2009《固定式压力容器安全技术监察规程》设计制造，附有压力容器产品质量证明书；控制阀采用气动球阀，性能稳定可靠，减少人工定时进行切换；安全阀采用封闭全启式安全阀；防爆加热器采用U形不锈钢电加热管，受电控箱控制动作；风冷却器采用高效列管式或板翅式结构；液气分离器采用三维旋流脱液技术，可有效分离气体中的水分。
设备控制系统采用西门子PLC及西门子触摸屏，触摸屏显示吸附球阀、再生球阀、排污球阀、加热器、增压机、冷却风机等部件运行信息，现场安装有压力表及温度计可现场显示工作压力、再生气压力及再生气进排气温度。
七、技术指标：YNG5-5600/0.8～1.3-SM核心参数
参数项 技术指标
产品型号 YNG5-5600/0.8～1.3-SM
额定工作压力 0.8～1.3 MPa
设计压力 2.5 MPa
额定流量 5600 Nm³/h（1.3MPa时）
进气温度 ≤40℃
环境温度 -19～40℃
成品气常压露点 ≤-55℃
排气最大颗粒直径 ≤3μm
进出口压力降 ≤0.03 MPa
再生方式 逆流电加热再生
再生温度 150～220℃
加热器壳体设计温度 300℃
循环工作周期 12h（12～36h可调）
再生时间 ≤8h
吸附剂 4A球状分子筛，1100 Kg
防爆电加热器 AC380V 30KW dIIBT4
增压机电机 AC380V 4KW dIIBT4
冷却风机电机 AC380V 0.75KW dIIBT4
总耗电功率 ≤36KW
进出口管径 SO100-40
外形尺寸 约3200×2200×2950 mm
设备总质量 约4000 Kg
控制方式 手动/自动切换、自动再生
该型号适用于城市管网天然气脱水场景，进气H₂S含量按≤15mg/Nm³考虑，进气含油量≤3mg/Nm³，进气含水量按-13℃、0.8MPa工况设计。设备可安装于室内（有基础安装）。
八、常见FAQ
Q1：亿镨城市管网气脱水装置的再生气会损耗吗？
A1：损耗极低。亿镨天然气脱水装置采用逆流加热再生工艺，再生气经冷却分离后返回增压机入口循环使用，天然气损耗极低。这一设计既节能又环保，特别适合城市门站这种气量宝贵、外输计量严格的场景。相比传统开式再生工艺，亿镨的闭式循环再生方案每年可为城市门站节省可观的天然气损耗成本。
Q2：中低压工况下再生温度上不去怎么办？
A2：亿镨城市管网气脱水装置针对中低压工况进行了专门优化。选用防爆增压机（4Kw），保证在管网压力波动情况下，设备仍能正常再生。同时，装置具有加热器温度落低自动加电功能，保证再生气温度稳定控制在150～220℃范围内。防爆电加热器功率达30KW，加热器壳体设计温度300℃，确保再生效果。
Q3：分子筛多久需要更换一次？
A3：在正常工况下，亿镨分子筛再生吸附脱水系统采用的4A球状分子筛正常使用寿命可达8000小时以上。实际更换周期受气质洁净度、再生效果和运行工况影响。装置配置的分离过滤器、粉尘过滤器可有效保护分子筛，塔体单独设置装料口及卸料口，更换分子筛时不需拆卸管路。
Q4：装置能否实现无人值守运行？
A4：可以部分实现。亿镨CNG加气站干燥脱水系统采用手动/自动切换、自动再生控制方式。配备西门子PLC控制器、西门子触摸屏，触摸屏显示各部件运行信息，参数可灵活修改。加热器具有三重温度超高保护功能，增压机及冷却风机具有过载停机保护及根据再生气温度自动启停风机功能，系统预设多级安全保护措施，可自动报警、关停机。
Q5：亿镨天然气脱水装置能否用于页岩气、煤层气、伴生气等其他气源？
A5：可以。亿镨页岩气脱水装置、亿镨煤层气脱水装置、亿镨伴生气脱水装置均基于变温吸附原理，通过调整分子筛型号、再生参数和过滤配置，可适应不同气源的脱水需求。亿镨还可根据客户提供的气质报告和处理要求进行非标定制设计。此外，亿镨LNG加气站干燥脱水系统和亿镨油田井口气干燥脱水系统也已在多个项目中成功应用，建议提供详细的气质报告，以便亿镨工程师进行针对性选型设计。
