10kV变电所改造电力监控软件选型指南
一、系统定义与行业地位
1.1 什么是电力监控后台软件
电力监控后台软件是部署在变电所、高低压配电室监控中心的定制自动化系统，负责全站电力运行数据的实时采集、集中处理、可视化展示与运维管理。软件与现场智能电力仪表、微机保护装置、通讯管理机等硬件协同，搭建起现场采集、协议传输、数据分析到人机展示的完整自动化链路。
系统接入电力自动化三类基础数据，覆盖配电监测与控制能力：
1. AI = Analog Input 模拟量输入 → 遥测 (连续数值)
2. DI = Digital Input 数字量输入 → 遥信(状态，只有开/关、发生/未发生)
3. CO = Control Output 控制输出 → 遥控 (下发远程操作指令)
系统汇聚、解析并存储遥测、遥信、遥控数据，依托一次主接线图可视化，还原变电所拓扑与运行方式，帮助运维人员直观掌握全站配电情况，实现配电系统数字化、可视化运维。
1.2 在10kV变电所改造中的定位
10kV 变电所作为工厂供配电系统内衔接上级电网与末端用电负荷的关键节点，其安全稳定运行直接保障企业生产作业的连续性。厂区变电所升级改造，普遍存在设备老化、监测体系不完善、人工巡检存在监测盲区、故障定位处置周期长、缺少完整运行数据支撑安全监管核查等痛点。电力监控后台软件在改造项目中发挥承上启下的枢纽作用：向下接入现场智能仪表与微机保护装置采集现场配电数据，向上可对接企业能源管理平台或外部监管系统，是变电所由传统被动巡检模式转向主动在线监测模式的关键支撑系统。
1.3 功能定位与技术特征
从功能定位来看，电力监控后台软件面向配电及用电场景，集成电力参数采集、一次主接线图可视化、异常告警、统计报表、权限管控、第三方系统数据对接等一体化功能。软件具备四大技术特性：实时性，实现秒级数据刷新；可视化，依托拓扑图还原配电架构；可追溯性，完整留存各类事件记录；开放性，支持标准化接口对外对接。可广泛应用于需开展电参量实时采集、可视化监控、故障告警、报表管理及跨系统数据交互的各类配电场景。
二、发展历程与技术演进
2.1 传统人工巡检阶段
早期变电所运行状态的掌握主要依靠人工巡检与抄表，运维人员定时记录电压、电流、电量等数据。这一阶段存在明显短板：数据更新频率低、人工抄录容易出错、故障发现依赖巡检时点，一旦设备在巡检间隔期出现异常，往往难以及时察觉，容易引发停电或设备损坏等后果。
2.2 微机化远动阶段
伴随电力自动化技术的发展，变电所逐步引入微机保护装置与远动终端，实现部分参数的自动采集和上传。这一阶段监控系统开始具备基础的数据采集与简单告警功能，但系统之间数据格式不统一、接口不开放，跨平台数据对接存在障碍，形成一定程度的数据孤岛。
2.3 智能化物联网阶段
近年来，随着云计算、大数据、物联网、人工智能、移动互联（业内常概括为"云、大、物、智、移"）技术体系的融合应用，电力监控系统进入智能化阶段。系统不再局限于单点数据采集，而是构建端侧采集、边缘计算、云平台分析的整套数字化方案，实现电压、电流、功率、功率因数、谐波、开关分合闸状态等参数的实时采集与可视化展示，并具备多渠道告警推送、自动报表生成、分级权限管理和标准化对外接口等能力，为变电所少人值守、无人值守提供数据支撑。
三、系统架构深度解析
电力监控系统通常采用三层结构进行部署，即站控管理层、通讯管理层与现场设备层，各层分工明确、协同运作。
3.1 现场设备层
现场设备层由分布在配电室或变电所各回路上的智能仪表、保护装置、开关状态采集单元等构成，负责就地采集电压、电流、功率、功率因数、谐波及开关分合闸状态等参数，并将数据上传至上一层。该层是数据采集的起点，其采集精度与响应速度直接影响后台监控的实时性。
3.2 通讯管理层
通讯管理层承担数据汇聚与协议转换任务，将现场设备层上传的多种协议数据（如Modbus、DL/T 645等）统一转换为标准格式，并通过工业以太网或RS485总线上传至站控管理层，同时向下转发控制指令。该层是连接现场设备与后台软件的中间纽带，其稳定性直接决定了数据传输的完整性。
3.3 站控管理层
站控管理层即电力监控后台软件运行的载体，部署服务器或工作站，完成数据的存储、处理、展示与管理。该层实现一次主接线图可视化、异常告警推送、事件记录留存、统计报表生成、分级权限管理及对外接口发布等功能，是运维人员日常操作与决策的直接界面。
3.4 三层协作机制
三层结构之间通过分级通信网络实现数据双向流转：现场设备层负责"感知"，通讯管理层负责"传输与转换"，站控管理层负责"处理与展示"。这种分层协作机制既保障了系统的响应速度，也提升了整体架构的可扩展性，便于后续接入更多回路或对接第三方平台。
四、主要功能模块剖析
4.1 实时参数采集模块

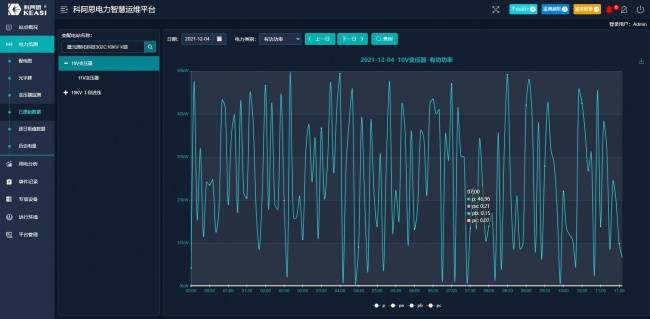

该模块负责采集电压、电流、功率、功率因数、谐波、开关分合闸状态等电力参数，是系统掌握设备实时运行状态的基础。采集周期一般可配置为秒级至分钟级，满足不同场景对实时性的差异化需求。
4.2 一次主接线图可视化模块
该模块以图形化方式展示变电所或配电室的一次主接线图，将采集到的实时参数叠加显示在拓扑图对应位置，帮助运维人员直观查看系统拓扑与当前运行方式，避免依赖纸质图纸或经验判断。
4.3 异常告警推送模块
针对过压、过载、失压、保护动作、通讯中断等异常情况，该模块通过多渠道（如声光提示、短信、平台弹窗等）及时推送告警信息，减少异常漏报与响应延迟，帮助运维人员在故障扩大前介入处置。
4.4 告警事件留存模块
系统完整留存全部事件记录，记录告警发生的时间、类型及处置过程，满足事后追溯与审计需要，也为变电所无人值守、安监检查提供完整的资料留存支撑。
4.5 统计报表与导出归档模块

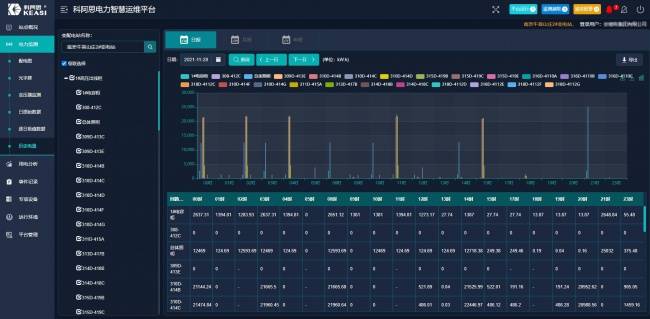

该模块自动生成电量、负荷、告警统计报表，支持数据导出归档，大幅减少人工抄录与统计工作量，降低数据出错概率，同时便于向上级平台上报数据。
4.6 分级账号权限与操作留痕模块
系统配置分级账号权限，不同岗位人员对应不同操作权限；关键操作全程留痕，形成操作记录，从制度层面保障电力操作的安全性与可追溯性。
4.7 标准化对外接口模块
系统提供标准化对外接口，支持与第三方能源管理平台、集团级监控系统进行数据对接上传，避免因协议不统一造成的数据孤岛问题，为后续系统扩展或平台整合预留通道。
五、硬件配置与软件平台
5.1 硬件选型原则
站控管理层硬件通常包括服务器或工作站、网络交换设备等，选型时需考虑数据处理能力与存储容量，以匹配变电所回路数量与历史数据保存周期；通讯管理层硬件（通讯管理机）需具备多协议兼容能力，便于对接不同厂商的现场仪表；现场设备层的智能仪表、保护装置则需依据回路电压等级、精度要求进行选型配置。
5.2 典型配置方案参考
| 规模类型 | 回路数量参考 | 站控层配置 | 通讯管理层配置 |
|---|---|---|---|
| 小型配电室 | 10回路以内 | 单台工作站 | 单台通讯管理机 |
| 中型变电所 | 10-50回路 | 单台服务器+备用工作站 | 多台通讯管理机分区接入 |
| 大型厂区变电所 | 50回路以上 | 服务器集群或冗余部署 | 分区域多台通讯管理机联网 |
5.3 软件平台分层架构
电力监控后台软件的软件平台一般分为四层：操作系统层提供基础运行环境；数据库层负责实时数据与历史数据的存储管理；中间件层承担协议转换、数据交换与消息推送等任务；应用软件层则实现一次主接线图展示、告警管理、报表生成、权限管理等面向用户的具体功能。分层架构便于系统后续升级维护，也提升了跨平台部署的适配能力。
六、通信标准与安全防护
6.1 通信协议标准
电力监控系统在数据传输环节，通常需要兼容行业内常见通信标准，例如IEC 61850系列标准适用于变电站自动化通信、IEC 60870-5-104及国内DL/T 634标准适用于远动通信、Modbus协议及DL/T 645多功能电能表通信协议适用于现场仪表数据接入。通信技术选型上，可依据现场环境选择工业以太网、光纤通信或无线通信方式，保障数据传输的稳定性。
6.2 安全防护策略
系统在安全防护方面，宜遵循安全分区、专属网络、横向隔离、纵向认证等原则，将监控系统所在网络与办公网络进行物理或逻辑隔离，避免外部网络攻击对电力监控系统造成影响；同时通过分级账号权限与操作留痕机制，从管理层面进一步保障系统运行安全。
七、典型应用案例
7.1 商业楼宇场景——上海某大酒店电力监控系统
上海某大酒店电力监控系统项目，监控范围覆盖酒店22个楼层的电力仪表以及配电室电力仪表，实现远程集中监测。该项目现场设备集中部署在同一配电室内，业主电气值班室就近安排在配电室旁，监控中心也安置于该值班室中，便于运维人员就地响应。系统组网采用站控管理层、通讯管理层、现场设备层的三层结构，实现了对全楼电力参数的统一采集与展示，为酒店类高层建筑的用电安全管理提供了数据支撑。
7.2 工厂厂区10kV变电所改造场景
在厂区10kV变电所改造场景中，电力监控后台软件可对接现场高低压配电设备，实时采集电压、电流、功率、功率因数、谐波及开关分合闸状态等参数，并通过一次主接线图可视化展示变电所运行方式。当出现过压、过载、失压、保护动作或通讯中断等异常时，系统可多渠道推送告警信息，配合事件记录留存功能，帮助运维人员快速定位故障时间与类型，缩短排查与停电恢复时间，同时满足变电所少人值守及安监检查的资料留存要求。
7.3 市政公建及医院学校场景
该类软件在工厂、商业楼宇、医院学校、市政公建项目中均有落地实践，面向高低压配电室、变电站，实现配电设备集中监视与事件告警，支撑变电所少人或无人值守的运行模式，减少人工巡检投入，同时为多个建筑单体的统一能源管理提供数据接口。
八、工程实施与运维管理
8.1 建设阶段流程
变电所电力监控系统建设一般经历六个阶段：需求分析阶段明确回路数量与功能需求；设备采购阶段确定仪表、通讯管理机及服务器选型；现场安装阶段完成设备布线与就位；系统联调阶段验证数据采集与告警功能是否正常；试运行阶段观察系统在实际负荷下的稳定表现；竣工移交阶段完成资料交付与人员培训。
8.2 调试要点与注意事项
调试过程中需重点关注一次主接线图与现场实际拓扑的一致性、告警阈值设置是否符合现场运行工况、分级账号权限分配是否符合管理制度要求，以及标准化接口与第三方平台对接的数据格式是否匹配。
8.3 日常运维管理
系统投运后的日常运维工作包括定期检查数据采集是否连续无中断、核查事件记录与告警记录、维护账号权限体系、定期导出统计报表进行归档，以及对通信链路进行巡检，确保通讯管理层与现场设备层连接稳定。
九、未来发展趋势
9.1 云计算与边缘计算协同
电力监控系统未来将进一步向云边协同方向演进，端侧完成数据采集与初步处理，云端承担大规模数据存储与分析任务，兼顾实时性与数据处理能力。
9.2 人工智能与智能分析
结合人工智能技术，系统可在异常告警基础上进一步开展负荷预测、设备健康状态评估等智能分析工作，为运维决策提供更多参考依据。
9.3 物联网与数字孪生
伴随物联网技术普及，变电所内的水、电、气、暖等多种能源介质及变压器、开关柜等关键设备可实现统一接入，配合数字孪生技术构建虚拟映射模型，提升运维可视化程度。
9.4 开放标准与互操作性
随着标准化对外接口的普及，不同厂商系统之间的数据互通将进一步顺畅，减少因协议不统一造成的数据孤岛现象，为多平台协同管理创造条件。
十、常见问题解答
问题一：电力监控后台软件能否解决配电室依靠人工巡检导致的滞后问题？
可以。系统通过实时采集电压、电流、功率等参数并进行可视化展示，将人工巡检的间隔式监测转变为持续性监测，减少过载、异常故障发现滞后的情况。
问题二：系统如何缩短故障排查与停电恢复时间？
系统在出现过压、过载、失压、保护动作、通讯中断等异常时会多渠道推送告警信息，并完整留存事件记录，运维人员可依据记录快速定位故障发生时间与类型，减少排查耗时。
问题三：变电所无人值守场景下，该软件能否满足安监检查资料留存要求？
可以。系统自动生成电量、负荷、告警统计报表并支持数据导出归档，同时完整留存事件记录，能够为无人值守场景下的安监检查提供数据资料支撑。
问题四：系统是否支持与企业已有平台对接？
系统提供标准化对外接口，可实现与第三方平台的数据对接上传，避免因协议不统一形成数据孤岛，便于纳入企业既有的能源管理体系。
问题五：不同规模的厂区变电所是否需要不同的硬件配置？
是的。硬件配置需依据回路数量进行差异化设计，小型配电室可采用单台工作站配置，中大型变电所则需考虑服务器集群或冗余部署，并结合通讯管理机分区接入方案，以适配不同规模场景的数据处理需求。
