同样叫「电流」，规格书里能同时出现 7 种：工作电流、偏置电流、调制电流、阈值电流、MPD 电流、PD 电流、暗电流，符号相近，mA 和 μA 混在一起，很容易看串。一张表认清 7 种电流，再按信号链路一种一种讲透——从整模块的总闸，到发射侧的门槛与「怠速油门」，再到监控和接收侧那些容易忽略的小电流，最后从电流里读出激光器的健康度和整模块的功耗账。

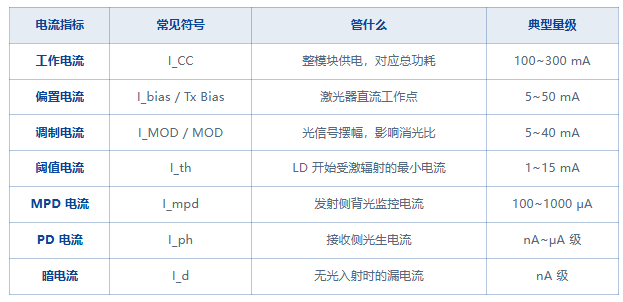

01一张表：先认清 7 种电流同样是电流，发射侧和接收侧各管一段：工作电流是整模块的供电口径；偏置、调制、阈值属于激光器；MPD 电流、PD 电流和暗电流挂在监控与接收链路上。先把表过一遍，后面再逐个展开：
工作电流 I_CC 不是哪一个器件的电流，而是整模块的供电口径：发射侧激光器链路的偏置、调制、MPD，驱动和放大用的各颗电芯片，再加上接收侧链路，全部加在一起，才是规格书里 100~300 mA 那个数。它直接对应模块总功耗。
I_CC 最常见的误用，是拿它去推算激光器的功耗——方向反了。激光器的偏置在其中只占 5~50 mA，其余都花在驱动、放大这些电芯片上，这笔账 09 节再单独拆。日常用 I_CC，更有价值的做法是同型号模块之间的横向对比：同一批模块的工作电流本应相近，哪一个明显偏高，说明它内部有器件在多耗电，值得优先排查。
03阈值电流：激光器的门槛激光器不是通电就出激光。注入电流低于阈值 I_th 时，输出的只是微弱的自发辐射，扛不起通信；只有越过 I_th，受激辐射占主导，光功率才随电流线性上升，成为可用的稳定激光。阈值一般在 1~15 mA 量级，而且不是常数——温度升高，I_th 跟着上移。
这带来一个工程问题：如果每次发数据都从 0 电流起跳，激光器要先爬过阈值才进入线性区，速度跟不上数据的节奏。解法是让激光器始终「热着」——把工作点预先抬到阈值之上、并留出安全余量，小信号一来就能快速开关。这股托底电流，就是偏置电流。工作点选得准，光功率稳、消光比合适；选高了徒增功耗，选低了 0 码与 1 码的光功率差不足，消光比达不到要求，信号质量随之下降。
04偏置与调制：怠速与油门两个主角登场。偏置电流 I_bias 是油门怠速——发动机不熄火、随时能加速；调制电流 I_MOD 是踩油门的深度——决定每一脚的爆发力。数据就装在这份摆幅里：驱动芯片在偏置之上叠加交流摆幅，光功率在高低电平之间跳变，电流大代表 1，电流小代表 0。
两者分工明确：I_bias 决定平均光功率，I_MOD 决定信号幅度与消光比。偏置由 APC（自动功率控制）环路稳住——温度升高、阈值上移，APC 自动抬高偏置，否则光功率会往下掉。调制这边则是条取舍线：MOD 太小，眼图闭合、灵敏度差、误码高；MOD 加大，消光比上去了，啁啾和色散代价也跟着来。啁啾是直接调制特有的现象：电流在 0/1 码间快速切换，激光器有源区内的载流子浓度随之波动，折射率跟着变化，激光的频率也就随信号摆动、光谱被展宽——传输距离越长，与光纤色散叠加造成的信号畸变越明显。调机时把光功率和消光比一起调，就是在平衡这两个电流的比例。

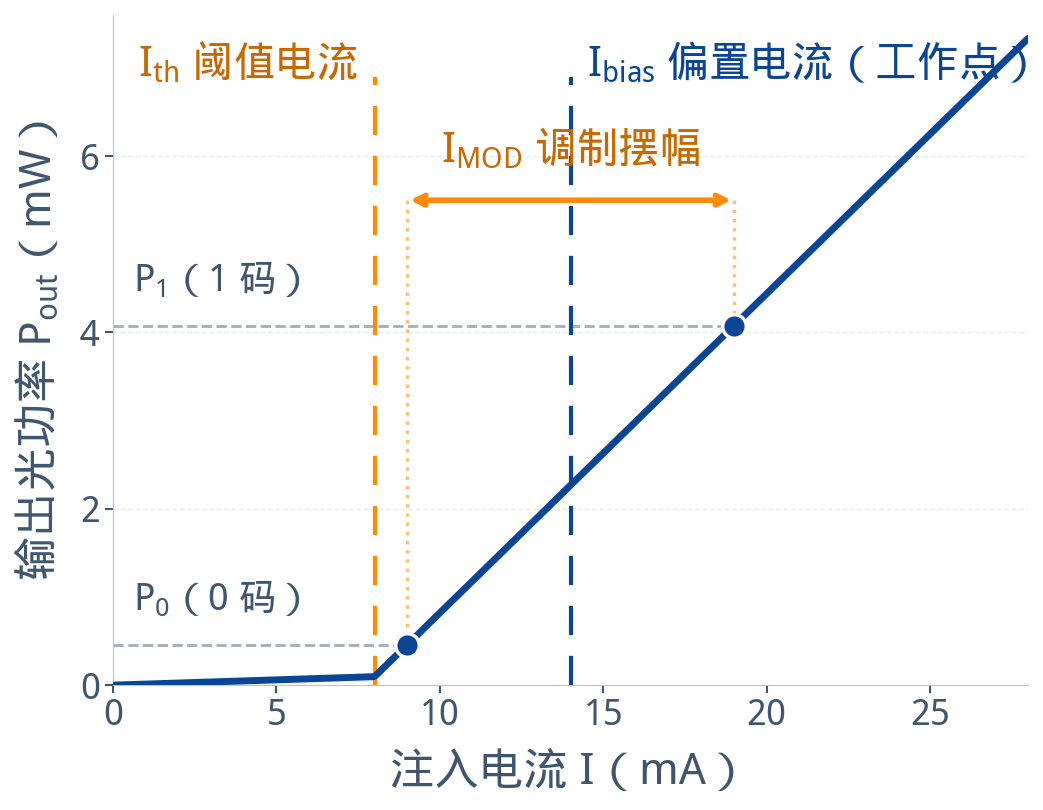

05一条 P-I 曲线看配合把 I_th、I_bias、I_MOD 画进同一张 P-I 图，三者关系一眼看全：横轴是注入电流，纵轴是输出光功率。曲线在 I_th 前趴平不出光、越过 I_th 后线性爬升；I_bias 把工作点抬进爬升段，I_MOD 绕着工作点左右摆。
对着曲线读一遍：0 码的注入电流约为 I_bias − I_MOD/2，对应低电平光功率 P₀；1 码约为 I_bias + I_MOD/2，对应 P₁（实际因激光器非线性略有偏差）。消光比 ER = 10·log(P₁/P₀)，衡量的正是这一摆幅的干净程度。整条链路的动作顺序：APC 按温度设定偏置 → 驱动芯片叠加调制摆幅 → 激光器把电流高低翻译成光强强弱，电信号就此上了光路。
这两个公式还带出两条安全线。第一条：I_bias 不能贴着 I_th 设——阈值随温度升高上移，偏置若贴着阈值，温度一升工作点就可能被追上，输出跟着失稳，所以偏置要在阈值之上留出安全距离。第二条：I_MOD 的下限不能低于 I_th——0 码的注入电流是 I_bias − I_MOD/2，摆幅过大就会把 0 码拉回阈值以下：激光器在 0 码时退回自发辐射，下一个 1 码到来还要重新爬过阈值才起振，开关速度跟不上数据节奏，眼图和抖动一起变差；这时消光比的数字反而「虚高」，信号质量实际在走低。回头看图 1：蓝色竖线与橙色竖线之间留着距离，0 码对应的注入电流点（P₀ 左侧的摆幅下限）也立在橙色竖线右侧——这两段间距，画的就是这两条约束。
APC 是自动功率控制环路——它为什么知道光功率掉了、该动手了？靠的就是 MPD 电流这路反馈。MPD（监控光电二极管）装在发射侧、正对激光器背面：激光器正面出光进光纤，背面分出的一小束背光打在 MPD 上，被转换成 100~1000 μA 的监控电流，这就是 I_mpd。
这路电流不传数据，只报信——它跟着激光器输出光功率同步涨落，相当于发射光功率的实时「回执单」。APC 拿它当眼睛：背光弱了，说明光功率在掉，环路就抬高偏置把它顶回去；温度升高、阈值上移时，也是这条反馈链在兜底。发射光功率稳不稳，就看这只「哨兵」灵不灵。也正因为只分到一小束背光，它停在 μA 级，在功耗账单上基本可以忽略。
07PD 电流与暗电流光走完光纤，到接收侧交棒。PD（光电二极管）把对端传来的光信号重新变回电流，这就是 PD 电流 I_ph，nA~μA 级——发射侧用偏置和调制把电变成光，接收侧用 PD 把光变回电，一来一回，通信链路闭环。
问题在于这股电流太弱，直接用不了，所以 PD 后面紧跟着 TIA（跨阻放大器），先把它放大成可用的电压信号再交给后级。PD 本身无增益、几乎不耗电；接收侧的功耗开销，主要就花在这级放大上。
剩下的是暗电流 I_d——无光入射时，PD、MPD 里仍然存在的 nA 级漏电流。它不携带信号，却是接收底噪的一部分：无光时输出本该归零，暗电流决定了这个「零」有多干净；暗电流偏大，弱信号容易被底噪淹没，接收灵敏度跟着受损。跟 PD 电流一句话分清：PD 电流是「有光才有」的信号，暗电流是「无光也在」的漏电。
08Tx_Bias：激光器健康度DDM 页面里读到的 Tx_Bias，就是实时偏置电流。SFF-8472 把偏置电流列为数字诊断的监控项——实现了 DDM 的模块，上报温度、电压、光功率的同时必须上报偏置电流，就是拿它当激光器的体检指标。读法记三条：
▍持续偏高 阈值随老化上移，APC 抬高偏置维持光功率——激光器在老去
▍突然跳变 多半是温度失控或 APC 环路异常，先查散热和供电
▍读数为 0 激光器未使能，或已损坏
▶ 偏置电流值得定期拉趋势看：老化是渐变的，趋势比阈值告警更早说话。手上有一批模块运行数据的话，横向对比同批次模块的 Tx_Bias 分布，偏高离群的那几只，就是优先更换的候选。
09功耗的账单：电流都花在哪把 I_CC 总账拆开看，真正吃功耗的是发射侧。激光器的静态功耗一算就清：
P = V_f × (I_bias + I_MOD + I_mpd)
V_f 为激光器正向压降，典型 1.2~1.5 V；I_MOD 取平均值（峰峰值的 1/2）

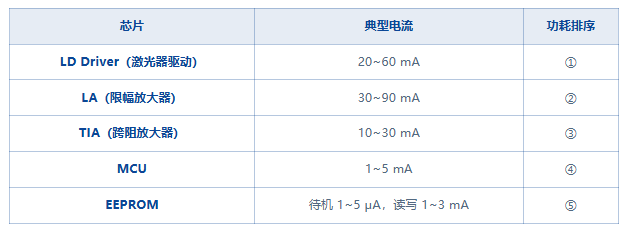

代入算一笔：偏置 30 mA、调制均值 10 mA、压降 1.3 V，激光器部分约 52 mW。接收侧更省——PD 无增益，nA~μA 级电流几乎不耗电，主要开销在 TIA 的带宽与噪声。真正拉开差距的是电芯片这一层，功耗排序如下：
▶ 要压功耗，方向也藏在表里：上下拉电阻的取值、驱动侧直流耦合还是交流耦合、控制环路走开环还是闭环，再到调试参数（光功率、消光比）与结构散热——加上应用侧的温度、寿命、工作速率和业务内容，每一项都在改写这张账单。这也是为什么同速率模块的功耗规格会有明显差异。
10写在最后电流指标是光模块的自述：工作电流说总账，偏置说工况，调制说信号，阈值说寿命，MPD 给 APC 当眼睛，PD 把光翻译回电，暗电流是暗处的底噪。7 个数各就各位，DDM 页面和规格书就不再是只读不懂的仪表盘——下次巡检，先看一眼 Tx_Bias 的趋势，再决定要不要动手。
