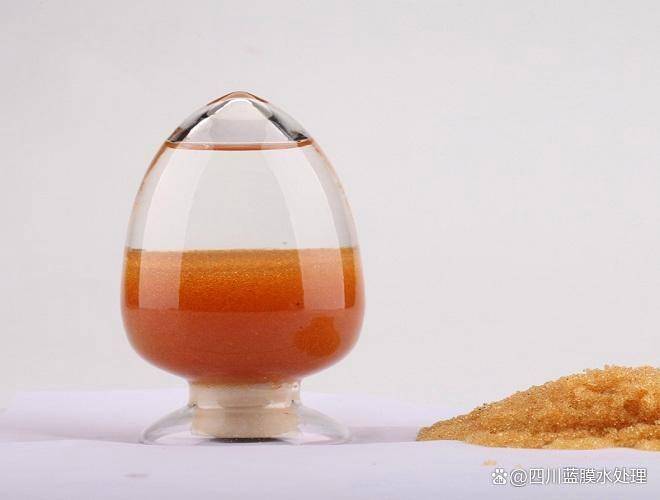

杜邦 HPR1200NA 树脂规整球形颗粒拥有稳定的力学耐受能力，正常工况之下不易发生大规模碎裂。反洗排水带出少量细粉属于较为常见的现象，需要区分细粉的产出源头，精准辨别工况是否处在合理区间，避免误判造成运维资源无端消耗。
一、新树脂初次冲洗的细粉排出
新装树脂在初次反洗时，排水出现少量细粉属于正常现象。杜邦 HPR1200 Na 的生产、运输和装填过程中，会产生微量破碎颗粒与表面浮尘。该树脂粒径小于 300μm 的细颗粒占比出厂标准为 ≤0.1%，这些细粉在首次反洗时会被水流带出。
初次冲洗的细粉排出有以下特征：
1.反洗初期排水浑浊，含有少量浅色细粉。
2.随着反洗时间延长，排水逐步变清澈。
3.细粉排出量在数分钟内明显减少，直至无明显悬浮物。
4.新装树脂的预处理流程要求先进行大流量反洗，排出气泡与细粉，确保树脂层均匀平整。
若新树脂初次反洗数分钟后排水即变清澈，后续运行中不再出现大量细粉，属于正常的预处理现象。
二、反洗操作不当加剧颗粒流失
反洗操作本身若存在偏差，会直接将完整树脂颗粒或细碎颗粒带出系统，造成非正常流失。
反洗流速超标
反洗时水速过大会因树脂受到的压力太大而加速树脂的破损，同时反洗水速过大或反洗排水阀开启过快，会导致整个树脂层呈活塞状上升，造成树脂颗粒随上部排水流失。行业规范要求反洗时控制膨胀率在 50-70%，避免过度膨胀导致树脂从顶部流失。
反洗空间不足
设计软水器时，在树脂层上留有一定的反洗空间，反洗强度越大反洗空间就越大。若罐体顶部预留空间不足，反洗时树脂层膨胀后触及顶部布水器，部分树脂可能被水流带出。
三、树脂破碎导致的持续性细粉
当反洗排水持续出现细小颗粒，且每次反洗均有明显细粉带出时，说明树脂已发生物理破损。杜邦 HPR1200 Na 的整球率≥95%，破碎率超过 5% 即需要关注。
树脂破碎的成因：水流冲击、反洗碰撞、温度变化和化学侵蚀。树脂在运行中反复经历吸附-再生循环，伴随膨胀收缩，反洗、正洗的水力冲击也会产生机械应力。长期运行后，部分颗粒逐渐破碎粉化。
杜邦HPR1200NA树脂的规整球形颗粒在正常工况下具备稳定的力学耐受能力。反洗排水中出现少量细粉时，应结合排出时间、排出量与排水清澈速度进行综合判断。初次反洗数分钟后排水即变清澈、后续运行不再出现大量细粉，属于正常的预处理现象，无需过度干预。
