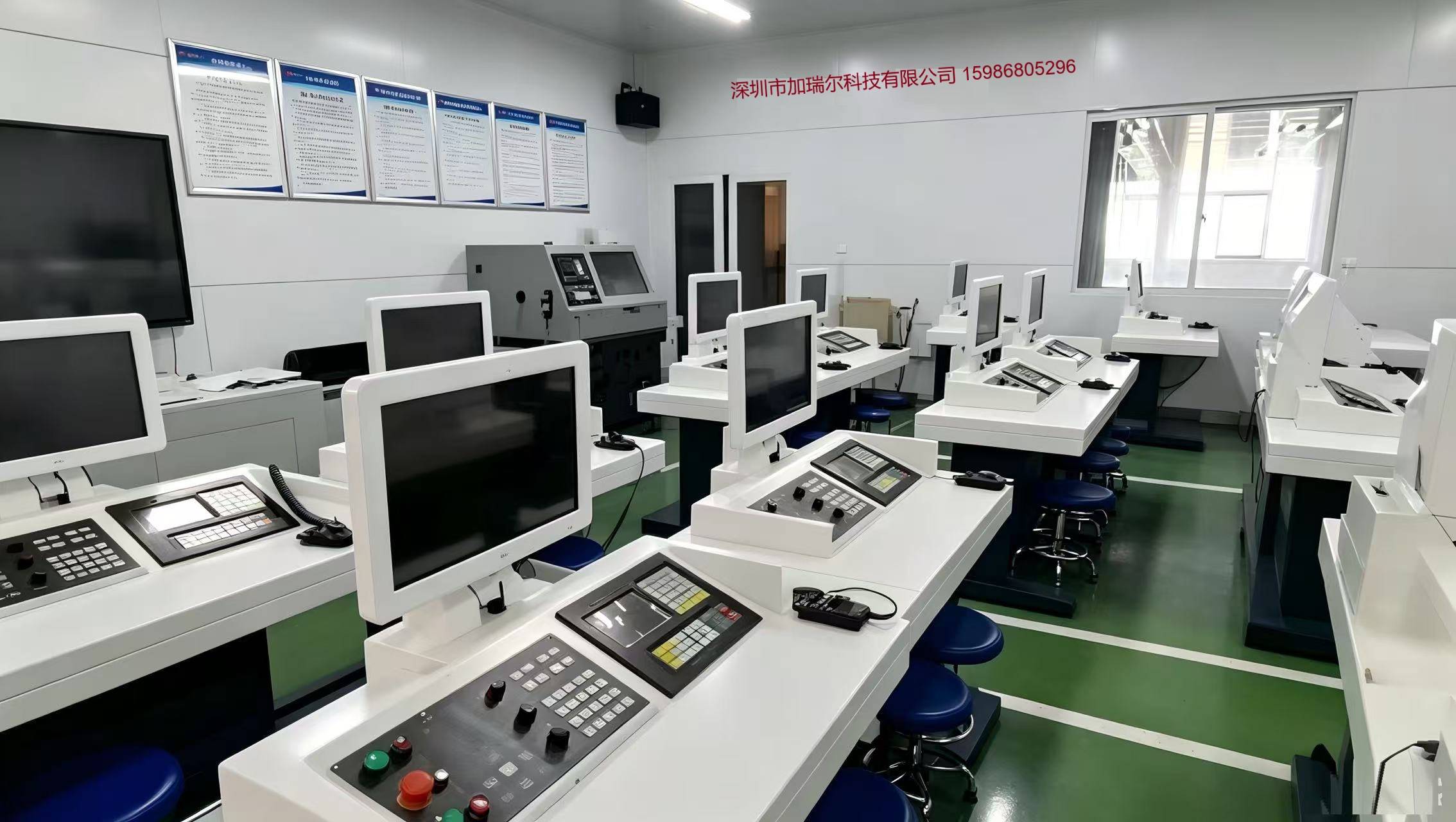

深圳市加瑞尔科技有限公司多系统学生机数控机床理实一体化教室
深圳市加瑞尔科技六人组多系统学生机
1 六人组多系统学生机 1）外观尺寸：长2300mm×宽2100mm×高1300mm。材质使用钢、合金结构，经酸洗、磷化防腐防锈后进行静电喷塑，塑面经久耐用。配显示器支架。键盘位采用抽屉式结构设计。底部安装有固定支撑，方便固定。
2）▲含多系统数控教学软件具备虚拟加工功能，虚拟机床模型按照数控加工工艺编排加工步骤，虚拟模型通过真实系统面板控制可实现模型上的工作台移动、主轴转动，加工切削动作，并与系统坐标值完全对应, 虚拟机床模型按照数控加工工艺编排加工步骤，本系统便于教学，便于学员对系统操作、程序编辑、零件加工、系统面板操作的实训。
含多种数控虚拟仿真系统：FANUC OTD FANUC OiM FANUC OiMF FANUC OiT FANUC OiTF Mazak Vertical Certer 410
SINUMERIK801 SINUMERIK802SM SINUMERIK802ST
EZMotion-NC60M EZMotion-NC60T EZMotion-NC E68T EZMotion-NC E68M MITSUBISHI E70M MITSUBISHI E70T MITSUBISHI M70M MITSUBISHI M70T MITSUBISHI M80M
FAGOR8055M FAGOR8055T HaasVF HaasVM HaasST NCT104M NCT104T
Heidenhain iTNC530
华中数控 HNC-21M 华中数控 HNC-21T 华中数控 HNC-22M 华中
华中数控 HNC-22T 华中数控 HNC-210AT
北京凯恩帝 KND10M KND100T 北京凯恩帝 KND1000M
广州数控 GSK 928MA 广州数控 GSK 928TA 广州数控 GSK 928TC
广泰数控GREAT -150iM
巨森数控JNC30M 巨森数控JNC30T 三英数控GTC2E 三英数控GTC3E
使用虚拟机床验证所编写的程序，通过虚拟机床的模拟加工，可以发现程序中存在的错误并加以修正。
多系统数控教学软件要具备以下功能：数控机床系统编辑面板、数控机床系统的基本操作、数控机床数据设置、数控机床系统自动运行、数控机床系统程序编辑。
需实现，FANUC、西门子、三菱、HNC、GSK五种数控系统的编程与操作。
具备进行相对应数控系统的编程仿真，后置处理后，通过网络实现程序上载至CNC，实现对数控机床的控制进行的加工。
3）含多媒体教学软件。车/铣一体化操作面板，外观尺寸：长400mm×宽200mm×高80mm。使用不同颜色区分车床与铣床的控制按键。8位模式选择旋钮。8 位主轴修调旋钮。19 进给修调旋钮。19.5 寸触摸屏数控系统编辑面板。工业级手脉：外观尺寸：长70mm×宽150mm×高60mm。人体工程设计，可以单手握住，带防滑纹，外盒材料耐磨耐摔，防水防尘。
台 3
2 多系统教师机 ★1. 含一机多模数控教学软件；
★2. 含多媒体网络教学软件,通过局域网可以直接同步教学，同步翻页，可以分发作业，回收答题，语音同步；
3. 19寸红外无盲点触摸屏。支持WIN10精度1MM；
4. 主机参数
1） I7十代12核心LGA 1700 CPU主频2.1GHz最高睿频：4.9GHz三级缓存：25MB功率66Ｗ最大180w.
2） 主板支持Micro ATX14+1+1相55A智能设计的DR.MOS高效供电可以支持I7级别CPU的满效能运行2×M.2接口，4×SATA III接口
3） 8G DDR4内存 支持ECC Un-buffered DIMM 1Rx8/2Rx8内存、支持non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16内存.
4）显卡： GeForce GTX 750 2g 显存频率 5.0 Gbps 标准显存组态 1024 MB 显存接口 GDDR5 显存位宽 128 位 显存带宽 (GB/秒) 80 支持的技术 GPU Boost 2.0，3D Vision， CUDA.DirectX 11，PhysX，TXAA.Adaptive VSync， FXAA，IDIA Surround.G-SYNC-ready.自适应垂直同步，支持 G-SYNC 4.4
5）固态硬盘128GB，接口类型 SATA III 4KB随机读取20000 IOPS,随机写50000 IOPS
6）机械硬盘容量：1TB接口类型：SATA3.0转速：7200rpm缓存：64MB接口速率：6Gb/秒硬盘尺寸：单碟容量：1TB；教师机支持WIN环境下多软件运行功能,包含课堂教学软件,学生机同步监控软件,3D视觉展示软件.
5. 学生机能在一机多模系统里编写程序和验证程序，教师机能直接控制学生机，学生机内部运作程序节点达到100个以上.
6. 学生机具备虚拟加工功能，使用虚拟机床验证自己编写的程序、进行模拟加工，检查程序中存在的一些初级错误并加以修正。学生机通过红外矩阵与ＵＳＢ3.0接口同步感应手写位置至反馈通信与多模摸拟系统结合，达到实体操作机床一样的模似效果。让学生通过多媒体智能一体化教学撑握多种主流数控系统编程与操作；
★需实现，FANUC、西门子、三菱、HNC、GSK五种数控系统的编程与操作
★7. 一机多模数控教学软件功能：数控机床系统编辑面板、数控机床系统的基本操作、数控机床数据设置、数控机床系统自动运行、数控机床系统程序编辑。学生机直接在电脑屏上操作点击数控系统操作界面，像实际操作数控系统面板效果一样直接触摸，控制摸拟系统机机床运行，编程修改，验证；
★8. 能实现多种虚拟数控系统仿真;FANUC 0i-M、FANUC 0iT、FANUC18IM、FANUC18IT、FANUC21IM、FANUC21IT 、华中数控HNC-21、808、MazakquickTums100-11 西门子802D、三菱M64/M70M/M70T SINUMERIE801、SINUMERIE802SM 、SINUMERIE802SE、SINUMERIE810/840DE、SINUMERIE828DM EZMotion-NC60M、EZMotion-NC60T EZMotion-NCE68M 、EZMotion-NCE68T 广数，凯恩帝，FANUC 18i、西门子540DT、三菱E68T.M70.HAAS VF PA800T，FAGOR 8055T Mazak Vertical certer 410 SINUMERIk 802C/802SE SINUMERIk 802DT SINUMERIk 808DM Haas vf Haas vm Haas ST Heidenhain i TNC 530
PA8000M PA8000T ROmi Mach9 Milling ROmi Mach9 Tuming NCT104T NCT104M三英GTC2E 三英GTC3E 巨森数控JNC30M 巨森数控JNC30T等多种数控模拟系统的操作与编程. 台 1
3 多系统小型台式数控铣床 1. 最大立铣直径：≥Φ28mm （可加工实用零件）
2. 最大钻孔直径：≥Φ25mm
3. X轴行程：≥200mm
4. Y轴行程：≥100mm
5. Z轴行程：≥300mm
6. 主轴转速范围：100-5000r/min
7. 主轴电机功率：≥1000w
8. X轴、Y轴、Z轴最大扭矩：2.32Nm、2.32Nm、2.32Nm
9. 工作台尺寸：400×200mm
10. 主轴锥度：MT3# .
11. 电源：AC220V/50Hz
★12.数控系统：自带数控系统 FANUC 0i-M、FANUC 0iT、FANUC18IM、FANUC18IT、FANUC21IM、FANUC21IT 、华中数控HNC-21M、MazakquickTums100-11 西门子802D、三菱E70M/E70T/M70M/M70T SINUMERIE801、SINUMERIE802SM 、SINUMERIE802ST、SINUMERIE810/840DT、SINUMERIE828DM EZMotion-NC60M、EZMotion-NC60T EZMotion-NC68M 、EZMotion-NC68T 广数，凯恩帝，FANUC 18i、西门子840DT.HAAS VF PA800T，FAGOR 8055T多种数控系统的摸拟编程与操作。
内置高清网络摄像头：2个
13. 长1100MM宽900MM高1530MM
14. 机床内部装有摄像头，实现视频功能，能够播放老师在授课中如何安装零件、刀具、操作机床与机床是如何运行加工等演示视频，也方便不在机床旁边能够通过摄像头操作机床运作。 台 1
4 多系统小型台式数控车床 1. 最大工件回转直径：≥210mm(可加工实用零件）
2. X轴行程：≥90mm
3. Z轴行程：≥300mm
4. 主轴转速范围：50-5000r/min
5. 主轴电机功率：≥1000w
6. X轴最大扭矩：2.2Nm
7. Z轴最大扭矩：3.6Nm
8. 主轴锥度：MT3#
9. 尾架锥度：MT2#
10. 刀位个数：4个 .
11. 电源：AC220V/50Hz
★12. 数控系统：自带数控系统 FANUC 0i-M、FANUC 0iT、FANUC18IM、FANUC18IT、FANUC21IM、FANUC21IT 、华中数控HNC-21M、MazakquickTums100-11 西门子802D、三菱E70M/E70T/M70M/M70T SINUMERIE801、SINUMERIE802SM 、SINUMERIE802ST、SINUMERIE810/840DT、SINUMERIE828DM EZMotion-NC60M、EZMotion-NC60T EZMotion-NC68M 、EZMotion-NC68T 广数，凯恩帝，FANUC 18i、西门子840DT.HAAS VF PA800T，FAGOR 8055T多种数控系统的摸拟编程与操作。
内置高清网络摄像头：2个
13. 长1185MM宽930MM1430MM
14. 机床内部装有摄像头，实现视频功能，能够播放老师在授课中如何安装零件、刀具、操作机床与机床是如何运行加工等演示视频，也方便不在机床旁边能够通过摄像头操作机床运作。 台 1
5 智能控制中心 1. 多媒体教学软件（1套）：
1）兼容Windows 7/Windows 10的广播教学软件，并支持32/64位系统;
具备以下功能：教师演示、学生示范、黑屏肃静、屏幕监视、遥控辅导、文件传输、提交作业等。.在屏幕广播时候会在老师机屏幕上出现一个提示框，非常的人性化.
2）教师机可以将本地的操作和讲解过程录制为一录像文件，供以后回放,教师可实现电子备课。可以在系统设置的一般设置中选定广播教学同时录制来使广播过程录制为一可回放文件。
3）教师机可以将已录制好的含有操作与讲解的录像文件进行回放，回放过程中自动进行广播。
4）可以将教师机麦克风和其他输入设备的声音同时传送到学生机，实现两路语音同时传播学生就可以听到教师声音及其它音频设备的声音；语音教学过程中使某位学生开始发言、动态切换发言学生、停止发言。
5）教师可以将某一学生的操作演示给其他所选定的学生，在演示过程中，教师可以遥控此机器并同时演示给其他学生。
6）教师机可以遥控所选学生机的电脑，转播给其他所有的学生看。
7）教师可以执行黑屏肃静来禁止学生的任何操作。
8）视频教学可以使教师机播放视频文件的同时对学生机进行广播，支持多种视频文件格式。
9）文件分发允许教师将教师机的目录或文件指定发送至所选学生机的某目录下。
10）电子白板用来辅助教师在进行屏幕广播或录制时进行辅助指导，教师可利用它进行强调重点、进行注解等操作。也可单独使用配合投影仪进行电子板书或屏幕注解。
11）教师能够输入多个教学主题、教学内容信息，学生机在登入系统时，能够自动的接受此教学内容，明确教学的目标。
12）可以为应用程序设置黑白名单，禁止特定的学生机应用程序。
13）教师用来对学生进行即时的课堂知识点测验，测验题目是客观题（判段题与选择题），并且在学生提交答案时，在答案统计 处立刻显示出学生回答的先后顺序、答题正确与否、答题正确率。
14）远程开机、关机、重启；远程退出；本机运行与远程运行；远程命令。教师机可以给学生机发送远程命令，并且可以结束掉自己发送过去的远程命令。还可以自由添加远程命令。
15）教师可以选择任意一名学生与其进行双向语音、视频单独交谈
2. 多媒体讲台（1张）:
1）讲台规格尺寸：1400mm*700mm*900mm(长*宽*高)；
2）可以放置视频展台、电脑、攻放等设备、可以根据客户电脑尺寸进行设计、上盖人性化设计，采取单层左右滑动开启防尘型，设计合理。优质滑轨使讲台在开启讲台门时方便快捷，只需用钥匙打开向两边轻轻推开即可使用，有效地解决了以往女教师及年老教师开门比较困难的问题，使教师在上课时不为这些繁碎琐事扰乱教师上课心情，让教师可以热情洋溢的讲课，同时带给学生以良好的学习环境。
3）讲台整体采用优质钢材D板材。净厚度0.8至1.5厚的优质冷轧钢板。上盖纯厚度1.2mm。在经过喷涂加工后上盖可以达到1.35mm-1.55mm。全封闭式结构，有效地防尘，可在一定程度上延长电脑、显示器及视频展台等设备的使用寿命，且有效地保证了多媒体设备安全.讲台上盖经酸洗磷化静电喷涂工艺加工，磷化工艺全部采用国产优质锌系磷化液。使其防腐耐磨性远远高于同行业其他品牌。讲台前门采用封闭式隐藏上下销，无明锁，讲台只需一把锁控制整个讲台，这样校方只需保存一把钥匙，免去保存几把钥匙及弄混的麻烦，且无明锁在一定程度上保证了设备的安全！同时便于设备维修。
4）显示器部位可安装17至22寸液晶显示器,显示器角度可根据老师的身高自定调节，角度调节装置采用全钢制机械提升装置，减少液压拉杆和铝塑随意停装置寿命短，维护费用高的弊端。
5）制作工艺：讲台采用里外焊接，外表焊缝均为焊接找平，外部磨平抛光，即保证了讲台的美观又大大增加了产品的结构强度。整套讲台只讲台上盖一把锁，前后门均采用隐形插销控制，防盗性能得到最大程度的保障！
6）涂装工艺：除油、表面经酸洗磷化（磷化液为国产优质锌系磷化液，非铁系磷化）、后表面调节静电喷涂工艺加工，不仅使讲台可以防腐防锈耐磨且可防静电，使教师不必为产生静电而烦恼。
3. 多媒体中央控制器（1台）：
1）输入输出： VGA 视频（4 进 2 出） 中控使用手册
2）VIDEO 视频（1 进 1 出） VGA 音频（4 进 1 出） 输入电源： AC 110V～250V 50/60Hz DC 5～24V
3）最高分辨率： 1600×1200 本机功耗： 小于 5 瓦
4）工作环境温度： -10 o C ～ 50 o C
5）电脑控制参数：
接口： DB9F
波特率： 19200
校验： 无
数据位： 8
停止位： 1
有效通讯距离： 5M
6）投影串口参数：
接口： DB9F
波特率： 300～115200
数据格式 ASCII 或 16 进制
校验： 无
数据位： 8
停止位： 1
有效通讯距离： 20M
7）中控可支持的功率： 电动幕 最大 100 瓦
投影机&插线板 最大 1000 瓦
视频输入输出带宽： VGA≥300MHz(-3dB) VIEDO≥200MHz(-3dB) 各种音、视频信号源采用 RCA 端子（莲花插）与主机连接，共有 1 个 AV 输入通道，可以接入音视频设备，如影碟机、录像机、摄像机、卡座、展台、电视接收盒。
8）AV 输出的连接：
1 路 AV 输出接口，视频接口（黄色）可以接投影机等设备；音频接口则可以接功放或其他音频设备。在中控前面板上特意设计了一个 AV 输入接口，方便连接经常移动的 AV 设备如摄像机等。
9）VGA 设备的连接：
系统提供 4 路 VGA 信号输入及相应 4 路电脑多媒体音频信号输入端子。切换VGA 信号输出同时也会自动 播出对应的音频。在中控前面板上还设计了一个 VGA 输入接口，方便连接经常移动的 VGA 设备如笔记本等
4. 监控电脑（1台）：
1）i7 插槽类型LGA 1155 针脚数1155pin 核心Sandy Bridge 三级缓存8MB
2）总线类型DMI总线 总线频率5GT/s
3）核心数量四核心 线程数量八线程
4）制作工艺32nm 功耗(TDP)65-95W
5）其它参数
内存控制器双通道DDR3-1066/1333
显卡Intel HD Graphics 2000/Intel HD Graphics 3000
睿频加速技术支持2.0
64位技术支持
超线程支持
虚拟化技术支持Intel VT-x
防病毒技术支持
多媒体指令集SSE4.1/4.2, AVX
6）显示:Intel高清晰度显卡
采用动态频率的Intel高清晰度显卡
Intel Quick Sync Video
Intel引触3D技术
Intel灵活显示接口（Intel FDI）
Intel清晰视频高清晰度技术
双显示兼容
7）8G内存:
内存容量：4GB*2
容量描述：单条（4GB）内存类型：DDR颗粒封装：FBGA
CL延迟：7针脚数：200pin传输标准：PC3-8500
8）其他性能：由于使用了最新生产制程，比传统内存更快.
9）主板:超线程技术：支持 内存类型：支持DDR
10）显示芯片：支持集成显示芯片集成显卡特性：无集成显卡（CPU集成）显卡插槽：支持PCI Express 2.0
11）南桥功能
12）USB接口：支持10个USB2.0接口
13）SATA接口：支持4个SATA II接口
14）PCI-E信道：6（5GT/s）
15）PCI-E插槽：1个PCI-E 2.0 X16
16）音效芯片：支持集成音效芯片
17）网络芯片：支持集成10/100/1000Mbps网络芯片
18）硬盘:1TB接口类型：SATA3.0转速：7200rpm缓存：64MB接口速率：6Gb/秒硬盘尺寸：单碟容量：1TB；
5. 视频专用以太网交换机（2台）：
1）产品类型:千兆以太网
2）应用层级二层
3）背板带宽48Gbps
4）包转发率
10Mbps:14880pps;100Mbps:148800pps;1000Mbps:1488000pps
5）接口数目:24口
6）传输速率:10M/100M/1000Mbps
7）LED指示器每个端口:Link/Act(连接/工作),1000Mbps(1000M速度);其他:Power(电源),M1(网络克隆模式),M2(标准共享模式),M3(汇聚上联模式)
8）双工传输:支持全双工
9）MAC地址表:8K
10）其它参数:电源电压:100V-240V ，最大功率:25W
6. 以太网交换机（1台）：
1）产品类型:千兆以太网交换机
2）应用层级:二层
3）传输速率:10/100/1000Mbps
4）交换方式:存储-转发
5）背板带宽:32Gbps
6）包转发率:
10Mbps:14800pps100Mbps:148800pps 1000Mbps:1488000pps MAC:地址表8K
7）端口结构非模块化 :端口数量16个
8）端口描述16个10/100/1000Mbps RJ45口
9）传输模式:全双工/半双工自适应
10）功能特性 网络标准IEEE 802.3，IEEE 802.3u，IEEE 802.3ab，IEEE 802.3x
11）其它参数:状态指示灯Link/Act，Speed，
12）电源电压AC 100-240V，50-60Hz
13）产品尺寸294×180×44mm
14）环境标准工作温度：0-40℃
15）工作湿度：10%-90%RH（不凝结）
7. 教师可通过监控电脑控制及管理整个一体化教室的教学进程，实时控制教学数据及资源分配，从而让整个教室连为一个整体，相互之间可以实现数据传输、远程控制等功能。
