CAD图纸怎么测量尺寸？以CAD快速看图王（幂果）为例(cad图纸测量长度快捷键)

在建筑工程、机械制造、室内设计和施工沟通中，打开CAD图纸之后，经常还需要进一步确认尺寸。

例如，施工图上没有直接标出某一段墙体的长度，需要临时核对；查看机械零件图时，需要确认圆孔或圆弧的半径；审核设计方案时，也可能需要检查两个结构之间的夹角。

因此，“CAD图纸怎么测量尺寸”并不只是找到一个测量按钮那么简单。实际操作中，还需要考虑图纸单位、比例、测量对象，以及测量结果是否能够直接作为后续工作的依据。

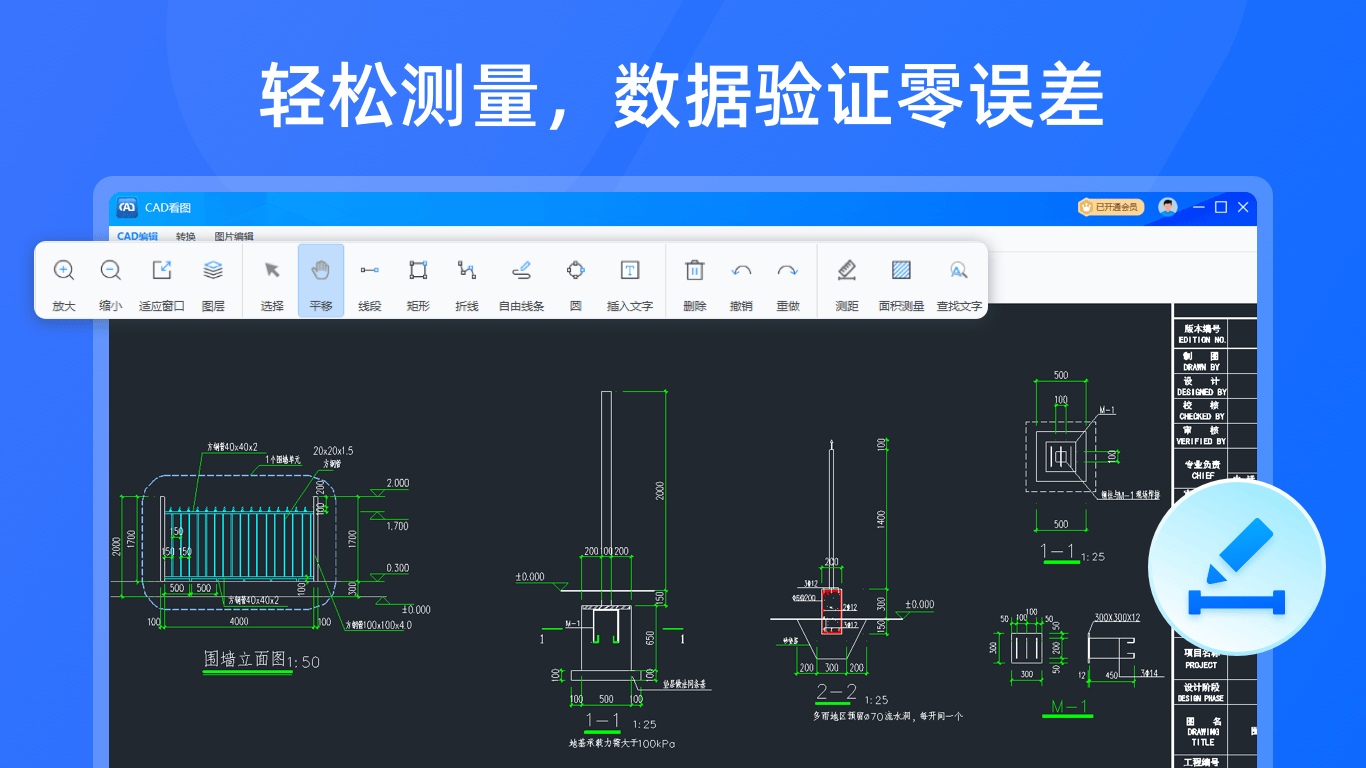

以CAD快速看图王（幂果）为例，这类CAD看图工具除了打开图纸外，还可以完成长度、角度、半径测量，并结合比例、单位设置和标注功能，处理日常图纸核对中的常见问题。

CAD文件中的一个绘图单位，并不一定天然代表1毫米、1厘米或者1米。

具体代表什么，需要结合原始图纸的绘制方式、图纸说明和项目要求判断。

尤其是下面几类文件，更需要先确认比例：

• 经过缩放处理的CAD图纸；

• 从PDF、图片等格式转换得到的文件；

• 经过多人修改或重新导出的历史图纸；

• 原始单位说明不明确的图纸。

比较稳妥的方法，是先寻找图纸中已经明确标注尺寸的位置作为参照。

例如，某一段墙体已经标注为3000毫米，可以先使用长度测量工具测一次。

如果测量值与原图标注能够对应，再继续测量其他没有直接标注尺寸的位置；如果差异明显，则应该优先检查单位、比例或者文件本身是否发生过缩放。

所以，CAD测量真正重要的第一步不是“开始量”，而是先确认测量基准。

长度测量是CAD看图过程中最常见的需求。

一般可以选择长度或距离测量工具，再确定测量起点和终点，由软件计算两点之间的距离。

长度测量可以用于很多场景，例如：

• 建筑图中的墙体距离、门窗宽度和构件间距；

• 装修图中的房间尺寸、家具间距和局部空间；

• 机械图中的零件尺寸和结构间距；

• 施工图中的局部尺寸复核。

不过，有一个问题很容易被忽略：

两点之间的直线距离，不一定等于某个结构的实际路径长度。

例如，一段存在转折的边界，如果只选择起点和终点，得到的可能只是两点之间的直线距离，而不是所有线段累计后的实际长度。

因此，在读取测量结果之前，需要先确认自己真正想测的是“直线距离”还是“结构总长度”。

在机械图、建筑节点图以及部分装修图纸中，经常需要确认两条线或者两个结构之间的夹角。

这时可以使用角度测量功能，根据具体图纸选择对应线段或者测量点，读取两者之间的角度关系。

实际测量时，建议注意一个细节：

图纸线条越复杂，越应该先放大局部，再选择测量对象。

CAD图纸中经常同时存在轮廓线、中心线、辅助线和标注线。

如果直接在全图状态下选择，很容易点到附近其他对象，从而影响测量结果。

比较稳妥的操作顺序是：

先定位 → 放大局部 → 确认线条 → 再测量

如果角度结果明显不符合预期，也应该先检查选中的对象是否正确，而不是马上判断图纸或者软件存在问题。

机械零件、圆孔、管道以及部分建筑构件中，经常会出现圆形或者圆弧结构。

这类对象通常需要确认半径或者直径。

使用支持半径测量的CAD看图工具时，可以选中对应圆形或圆弧对象进行尺寸确认。

需要特别区分的是：

半径和直径不是同一个概念。

半径是圆心到圆周之间的距离，而直径是半径的两倍。

普通看图时，两者混淆可能只是造成理解偏差；但如果涉及机械加工、施工定位等尺寸要求更高的场景，就可能影响后续判断。

因此，对于关键尺寸，除了读取测量结果之外，还应该结合图纸原有标注和设计要求进行复核。

这是CAD测量过程中比较常见的问题。

如果软件测出的尺寸和图纸上的标注存在差异，并不能马上判断“测量错了”或者“图纸错了”。

比较常见的原因包括：

• 当前使用的单位与原图单位不一致；

• 图纸比例没有正确设置；

• 文件曾经被整体缩放；

• CAD文件由PDF、图片或其他格式转换而来；

• 测量时选错了起点或终点；

• 误选了相邻线条或辅助对象；

• 测量的是两点直线距离，而原图标注的是另一种长度关系。

遇到这种情况，可以先找一个已知尺寸进行校准。

例如，图纸中已经明确标注某一段为2000毫米，就先测量这一段。

如果测量结果无法对应，再检查当前比例和单位。

这种“先用已知尺寸校准，再测未知尺寸”的方法，比看到一个数字后直接把它当成实际尺寸更稳妥。

比例和单位是CAD测量中最容易被忽略的两个因素。

如果原始图纸按照毫米绘制，而查看时误把数值理解成厘米，最终结果自然会出现明显偏差。

另外，一些图纸虽然原始比例正确，但经过转换、导入或整体缩放后，图形本身与实际尺寸之间的对应关系也可能发生变化。

因此，遇到来源不明或者经过多次处理的CAD文件时，可以按照下面的顺序判断：

• 先找已知尺寸；

• 再测量对应对象；

• 比较软件读数与原图标注；

• 如果不一致，再调整比例或单位；

• 确认无误后，再继续测量其他位置。

这一步的意义不在于“把数字调成一样”，而是确认当前图纸是否建立了正确的尺寸对应关系。

在真实工作流程中，测出尺寸通常并不是终点。

例如，施工审核时发现某个位置尺寸存在疑问，下一步往往还需要告诉其他人员：

• 这个尺寸对应哪里？

• 当前测量结果是多少？

• 为什么需要复核？

如果只记录一个数字，后续沟通很容易失去上下文。

因此，一套更完整的CAD图纸处理流程通常是：

查看图纸 → 找到位置 → 测量尺寸 → 标记问题 → 沟通或复核

如果看图工具同时支持文字、引线、云线等标注方式，就可以把测量结果和具体图纸位置关联起来。

例如，在测量某个结构后发现尺寸需要进一步确认，可以通过引线指出具体位置，再用文字补充说明；对于需要重点关注的区域，也可以通过云线进行标记。

从实际工作流程来看，测量解决的是“数据是多少”，标注解决的是“这个数据对应哪里、后续需要处理什么”。

复杂的建筑图、机械图或者施工图，通常不可能始终在全图状态下完成测量。

尤其是在节点密集、线条较多的位置，需要先放大局部区域，再确认具体结构。

这样做主要有两个好处。

第一，可以更清楚地区分相邻线条。

第二，可以减少选错测量对象的情况。

例如，一个建筑节点中可能同时存在结构线、尺寸线、辅助线和文字标注，如果直接在较小比例下选点，很容易出现偏差。

因此，“先看清，再测量”往往比直接追求测量速度更重要。

CAD图纸通常以矢量对象为基础，放大局部区域后仍需要辨认具体线条和结构关系，因此查看细节时，显示方式也会影响后续选点和测量。

实际显示效果还会受到原始文件内容、图纸质量和设备显示条件影响。

工作中收到的CAD文件格式并不完全相同。

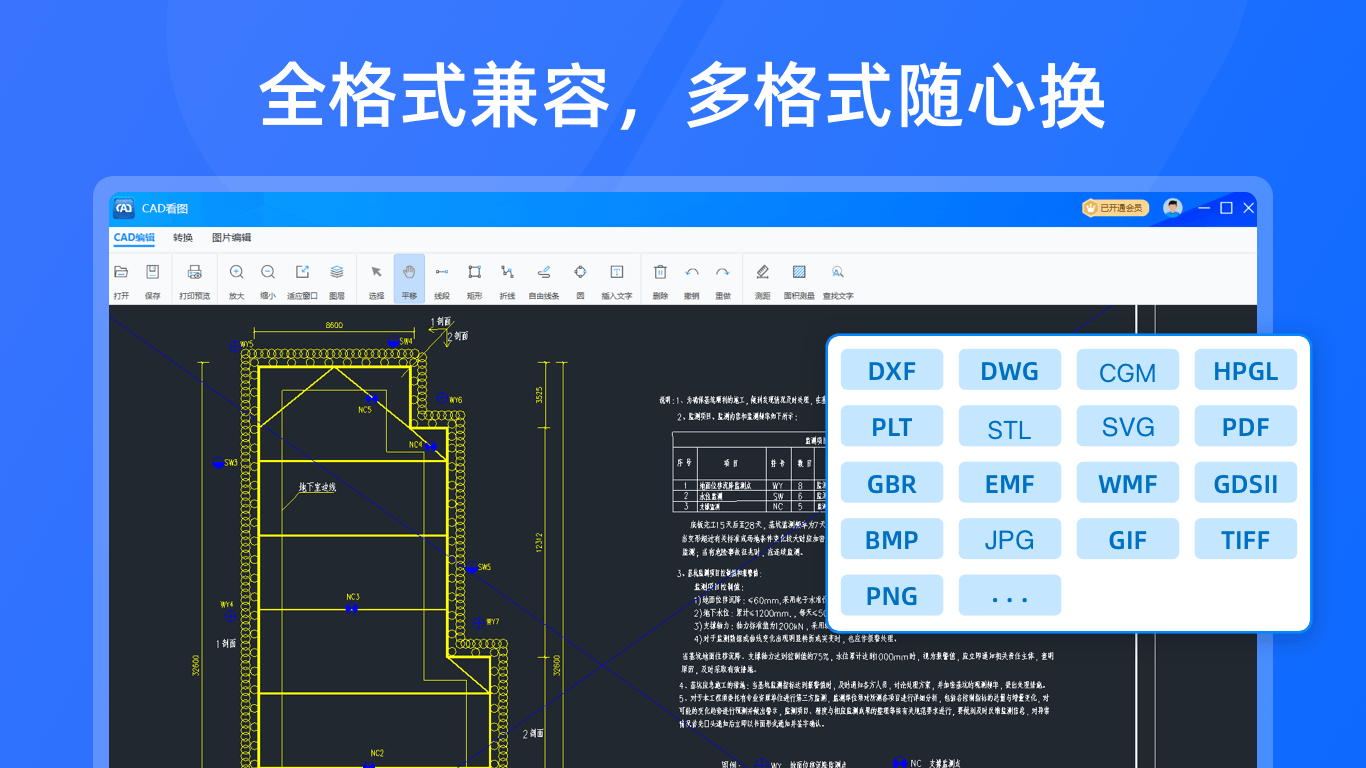

比较常见的包括DWG、DXF、DWF等。

如果文件本身保留了完整的矢量对象和结构信息，通常更方便继续进行查看、选点和测量。

但需要注意：

文件能够正常打开，并不等于所有内容一定能够完整还原。

如果图纸经过特殊转换、部分对象丢失，或者文件本身存在异常，实际测量效果也可能受到影响。

因此，遇到重要图纸时，除了确认文件格式，还要观察图形、标注和比例是否正常。

不建议只依赖临时测量结果。

CAD看图和测量工具可以帮助用户快速核对图纸，但一项测量数据能不能直接用于正式施工、机械加工或者验收，还受到多个因素影响：

• 原始设计文件是否准确；

• 图纸是否为最终确认版本；

• 文件是否经过转换或者缩放；

• 单位和比例是否设置正确；

• 测量对象和选点是否准确；

• 项目本身对尺寸精度有什么要求。

对于日常看图、方案沟通和尺寸核对，测量功能可以减少反复切换工具或单独记录尺寸的操作。

但如果涉及施工放样、生产加工、质量验收等对尺寸精度要求较高的环节，应优先依据正式设计文件、正式标注尺寸和项目技术要求，对关键数据再次复核。

这并不是某一种软件特有的问题，而是使用CAD测量结果时普遍需要注意的边界。

不同岗位打开CAD图纸之后，需要确认的内容并不完全一样。

• 建筑工程人员

查看施工图时，可能需要临时核对墙体距离、构件尺寸以及局部角度。

• 室内设计相关人员

查看装修图和平面布置图时，可能需要确认空间尺寸、家具间距或者局部结构关系。

• 机械制造相关人员

除了长度之外，还可能需要确认零件结构、圆孔半径、圆弧和夹角。

• 项目管理人员

很多时候并不需要重新绘制整张CAD图纸，而是需要快速打开文件、找到问题位置、确认尺寸并留下标注。

对于这类用户来说，核心需求通常可以概括为：

打开图纸 → 看清结构 → 找到位置 → 测量 → 标记 → 继续沟通

所以在选择CAD看图工具时，除了“能不能打开文件”，还应该关注测量、比例单位设置和标注能否形成连续的处理流程。

如果核心需求是“CAD图纸怎么测量尺寸”，可以重点判断以下几个方面。

1. 文件能不能正常打开

先确认软件是否支持自己日常接触的CAD文件格式。

如果文件都无法正常读取，后续测量功能再多也没有意义。

2. 是否覆盖常见测量方式

除了基础长度，还可以根据工作内容关注是否支持角度、半径等常见测量需求。

3. 能不能调整比例和单位

如果经常接触不同来源、经过转换或者历史遗留的图纸，比例和单位设置尤其重要。

否则即使得到一个测量数字，也很难判断它和实际尺寸之间的关系。

4. 测量之后能不能继续标注

对于团队协作和图纸审核场景，测量后能否通过文字、引线、云线等方式记录问题，也是一个值得关注的因素。

5. 是否清楚测量结果的使用边界

工具可以帮助用户快速确认尺寸，但不能替代正式设计文件本身。

使用场景对精度要求越高，对测量结果进行再次复核就越重要。

Q1：CAD测出来的尺寸为什么不对？

常见原因包括单位不一致、比例没有校准、图纸经过缩放或格式转换，以及测量起点、终点选择不准确。

建议先找到一个已经明确标注尺寸的位置作为参照，完成比例和单位确认后，再测量其他位置。

Q2：不知道CAD图纸比例，可以直接测量吗？

可以得到软件计算出的数值，但不能马上认定它就是实际尺寸。

如果图纸比例不明确，最好先使用一个已知尺寸进行校准，再判断其他测量结果。

Q3：长度测量和实际路径长度一样吗？

不一定。

两点之间的直线距离和多段结构累计长度是两个不同概念，测量之前需要先确认当前工具计算的是什么距离。

Q4：DWG、DXF图纸可以测量吗？

如果看图软件能够正确读取对应CAD文件，并保留所需图形对象，通常可以继续进行基础尺寸测量。

实际效果还需要结合文件内容、图纸结构和软件版本判断。

Q5：CAD测量结果可以直接用于施工吗？

对于普通图纸查看和尺寸核对，可以把软件测量结果作为辅助参考。

但涉及正式施工、加工、验收等对精度要求较高的场景时，应以经过确认的设计文件、正式尺寸标注和项目技术要求为主要依据，并对关键数据进行复核。

Q6：只想看CAD图纸和测量尺寸，需要完整的CAD设计软件吗？

不一定。

如果工作重点主要是打开图纸、查看局部、测量尺寸和添加标注，而不是重新绘制复杂图纸，可以根据实际需求选择具备看图、测量和标注能力的工具。

CAD图纸怎么测量尺寸，看似只是一个软件操作问题，实际还涉及图纸单位、比例、对象选择和测量结果复核。

比较稳妥的处理顺序是：

先确认图纸 → 校准单位和比例 → 选择测量对象 → 获取尺寸 → 必要时添加标注 → 对关键数据再次复核。

真正影响CAD测量结果是否可靠的，并不只是软件有没有测量按钮，更重要的是原始图纸是否准确、比例单位是否正确，以及使用者是否选择了正确的测量对象。

对于日常看图、核对和沟通，可以利用测量工具完成尺寸确认和问题记录；对于施工、加工和验收等高精度场景，则应继续以正式设计文件和项目技术要求作为主要依据。
