做材料表面、异质结或催化界面计算时，功函数、费米能级和真空能级一旦混淆，就很容易判断错电子转移方向与界面作用机制。
为帮助大家更直观地看懂能级对齐、电荷转移和成键过程，华算科技整理了《150+界面电子转移、能级结构与化学键分布示意图》：
涵盖界面电子转移、能级耦合、电荷重排、轨道杂化、化学键演变及光催化、电化学、异质结等典型界面机制等！
一句话概括：
费米能级描述体系内部电子的化学势，真空能级提供表面外侧的能量参照，功函数则是把电子从费米能级拿到真空所需的能量。
理解这条关系，很多“能带为什么上移”“界面为什么发生电荷转移”“表面为什么更容易给电子”的问题，都会清楚很多。
先看谁是参照？
讨论能级前，必须先明确一个前提：能量的绝对零点并不是天然固定的。在第一性原理计算中，能带图、态密度图、投影态密度图通常会把费米能级设为 0 eV，这只是为了方便比较。此时图中的“0 eV”不代表真空，也不代表某个绝对物理零点，而是人为选取的能量参考。
因此，看到某个能带相对 0 eV 上移或下移，首先要判断这个 0 eV 是什么。若图中以费米能级为零点，所有能带位置都只是在描述相对费米能级的能量差；若讨论功函数，就必须引入真空能级作为外部参照。

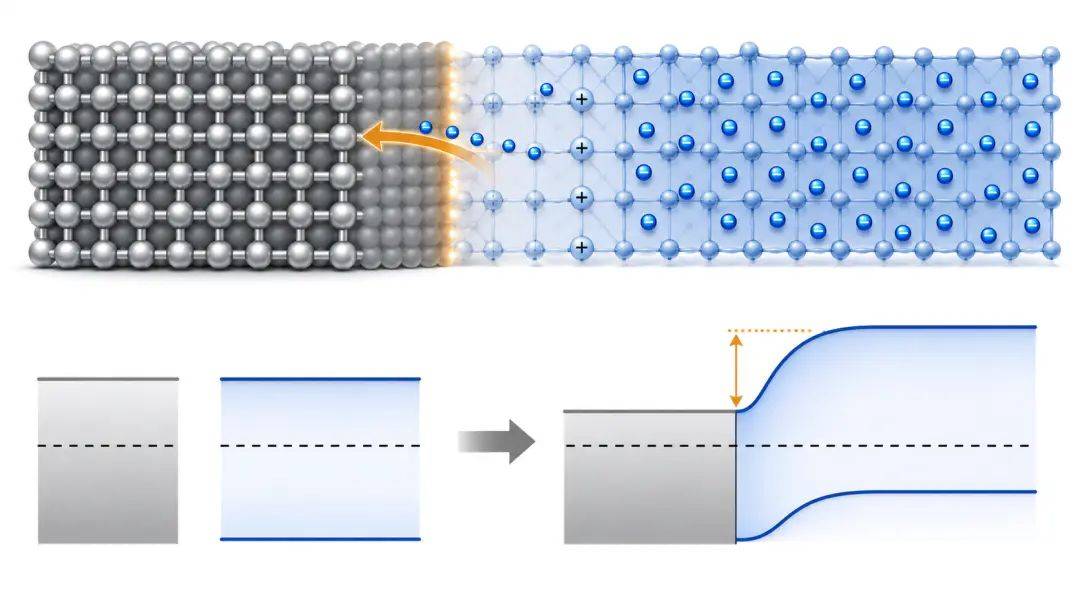

图1｜两种材料接触前后费米能级对齐与界面电荷重排示意。
能级分析最怕参照系混乱。同一组计算结果，在不同零点设定下图像会发生整体平移，但物理能量差不变。真正有意义的是能级之间的相对差值，而不是单独某条线在图上“高不高”。
跨材料比较时尤其要注意这一点。两个体系各自把 EF 设为 0 eV，并不能直接说明谁的能级更高。只有把它们统一对齐到同一个参照，比如真空能级、平均静电势或深层芯能级，才能讨论真实的能级排列和电子转移趋势。

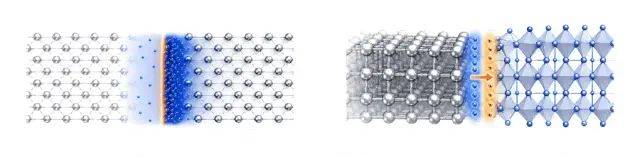

图2｜接触前后静电势变化示意，可用于理解能级对齐与统一参照。
费米能级是什么？
费米能级 EF 可以理解为体系中电子的化学势。更通俗地说，它反映了电子在该体系中“愿不愿意出去”或“愿不愿意被填入”的能量位置。对金属而言，费米能级附近存在可占据和可空出的电子态，导电性与界面电荷转移往往就围绕这个区域发生。
图3｜金属与 n 型半导体接触时，费米能级差异驱动界面电荷重新分布。
对半导体和绝缘体而言，费米能级通常位于带隙中，具体位置会受到掺杂、缺陷、表面态和外加电场影响。n 型材料的费米能级更靠近导带，p 型材料更靠近价带，这也是判断载流子类型和界面能带弯曲的重要依据。
需要注意的是，费米能级不是“最高占据能级”的简单同义词。在 0 K 金属中，两者可以近似对应；但在有限温度、半导体、含缺陷体系或电化学界面中，费米能级更准确的含义是电子化学势。把费米能级简单理解成某一条固定能带，容易导致界面电荷转移方向判断错误。
图4｜费米能级钉扎示意，说明界面态会影响费米能级位置和势垒判断。
真空能级是什么？
真空能级 Evac 指的是电子处在材料表面外侧、远离表面相互作用区域时的能量。它不是材料内部的能带，也不是态密度中的某个峰，而是表面外部空间提供的能量基准。只有在包含真空层的 slab 表面模型中，才有比较明确的真空能级定义。
图5｜界面偶极层会改变表面外侧静电势，从而影响真空能级位置。
在实际 DFT 计算中，真空能级通常通过平面平均静电势获得。沿垂直表面方向取平均势能曲线，在远离表面的真空区域，电势会逐渐进入平台区。这个平台值就可作为 Evac。如果真空层太薄，或表面存在强偶极但没有进行偶极修正，平台区可能不稳定，功函数结果也会受到影响。
图6｜分子偶极调控表面功函数示意，反映 Evac对表面偶极的敏感性。
因此，真空能级本质上是表面计算中的外部能量参照。它把材料内部的费米能级与外部电子逃逸过程连接起来，也正是计算功函数不可缺少的基准。
功函数怎么理解？
功函数 Φ 的定义很直接：把一个电子从材料的费米能级移到表面外真空能级所需的最小能量。计算表达式为 Φ = Evac – EF 。如果 Evac固定，费米能级越高，功函数越小，电子越容易从材料中逸出；如果费米能级较低，功函数较大，电子逸出更困难。
图7｜功函数差驱动电子转移示意，体现 Φ 与 EF差异的关系。
功函数不是单纯由材料种类决定的常数。它对表面晶面、吸附物、缺陷、应变、表面偶极、电荷掺杂都非常敏感。同一种材料，不同晶面可以有不同功函数；同一个表面，吸附一个带偶极的分子，也可能显著改变 Evac，从而改变功函数。
在界面和催化研究中，功函数常用于判断电荷转移趋势。一般来说，功函数低的材料电子化学势更高，更容易向功函数高的材料转移电子，直到界面费米能级趋于一致。但实际界面还会受到界面态、偶极层、结构重构和电荷屏蔽影响，因此功函数只能提供方向性判断，不能替代完整的界面电荷密度与能带分析。
图8｜肖特基接触与欧姆接触对比示意，说明功函数和能带弯曲会共同影响界面输运。
在电化学语境下，功函数还常与电极电位联系起来。需要注意，功函数是相对于真空能级的电子能量差，而实验电极电位通常相对于 SHE、RHE 等参比电极给出。两者可以通过绝对电极电位进行换算，但不能简单把“功函数数值大”直接等同于“电极电位更高”。参照系不同，物理含义也不同。
三者是什么关系？
费米能级描述体系内部电子化学势，真空能级提供表面外侧的能量参照，功函数则是二者之间的能量差。分析时先确认参照系，再判断 EF 的物理含义，最后用 Evac – EF 计算功函数。这样才能避免把能带平移、界面电荷转移和电子逸出能力混为一谈。
这些过程仅靠文字往往很难形成直观认识。因此，需要借助 《150+界面电子转移、能级结构与化学键分布示意图》，把抽象的电子结构概念转化为可直接理解的科研图示！
示意图展示（部分）
属纳米颗粒捕获光生电子示意图
肖特基势垒高度变化示意图
核壳异质结能级结构示意图
全固态Z型异质结示意图
给体—受体异质界面示意图
二维材料层间电子转移示意图
替位掺杂引起电子转移示意图
金属纳米颗粒—氧化物载体电子转移示意图
π反馈电子作用示意图
差分电荷密度分布示意图
扩散层离子分布示意图
内层电子转移示意图
电子转移与离子脱溶剂化耦合示意图
外加电位下电极表面电荷移动示意图
电极—电解液初始界面示意图
氧化助催化剂抽取空穴示意图
CEI膜形成过程示意图
过渡态电子结构变化示意图
分子接近表面时电子逐步转移示意图
