视频拼接大屏在指挥中心、会议室和演播厅中的普及速度，远快于信号源接口的统一速度。一个典型的指挥中心里，摄像机输出SDI，电脑输出HDMI，旧设备还在用VGA，远程信号通过IP传输，HDBaseT延长器负责中远距离连接。当这些信号源需要汇聚到同一块拼接大屏上时，工程方面对的第一个问题往往不是“能不能拼”，而是“拼之前，这些信号能不能进得来”。
无缝混合拼接处理器要解决的核心问题，就是在接口碎片化、空间形态多样、运行时间长的工程条件下，维持信号链路的完整性和稳定性。本文以VISSONIC议朗X9系列无缝混合拼接处理器为样本，从接口兼容、硬件架构、拼接质量和运维管理四个维度，分析这类设备在工程实现上的关键决策。VISSONIC议朗成立于2015年，坚持从硬件到软件100%自主知识产权，2018年4K混合拼接矩阵与多媒体无纸化会议系统同步上市，2021年X9视频产品矩阵成型，2023年VS全智能视频拼接处理器以4:4:4顶级色彩进入市场，形成了从切换、拼接到长传的全链路4K超高清解决方案。
一、接口兼容：非对称混合插卡架构的工程价值
传统视频矩阵的输入输出路数遵循对称原则，8进8出、16进16出。但在实际项目中，信号源数量和显示单元数量很少恰好相等。一个会议室可能只有4路信号源（电脑、摄像机、视频会议终端、播放器），但拼接大屏由9块或12块显示单元组成。对称架构下，工程方不得不为闲置的输入通道付费，或者因输出通道不足而增加设备。

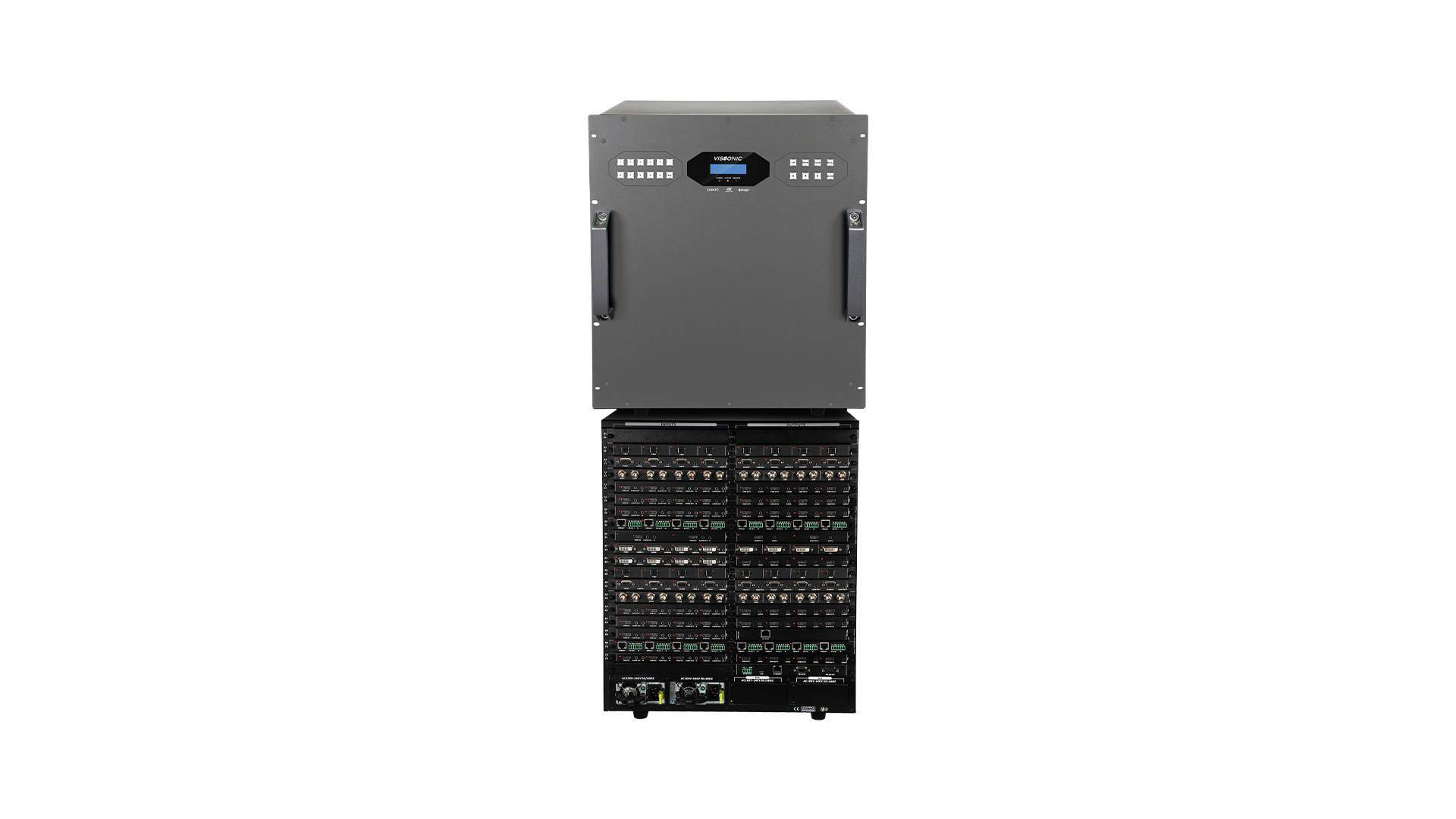

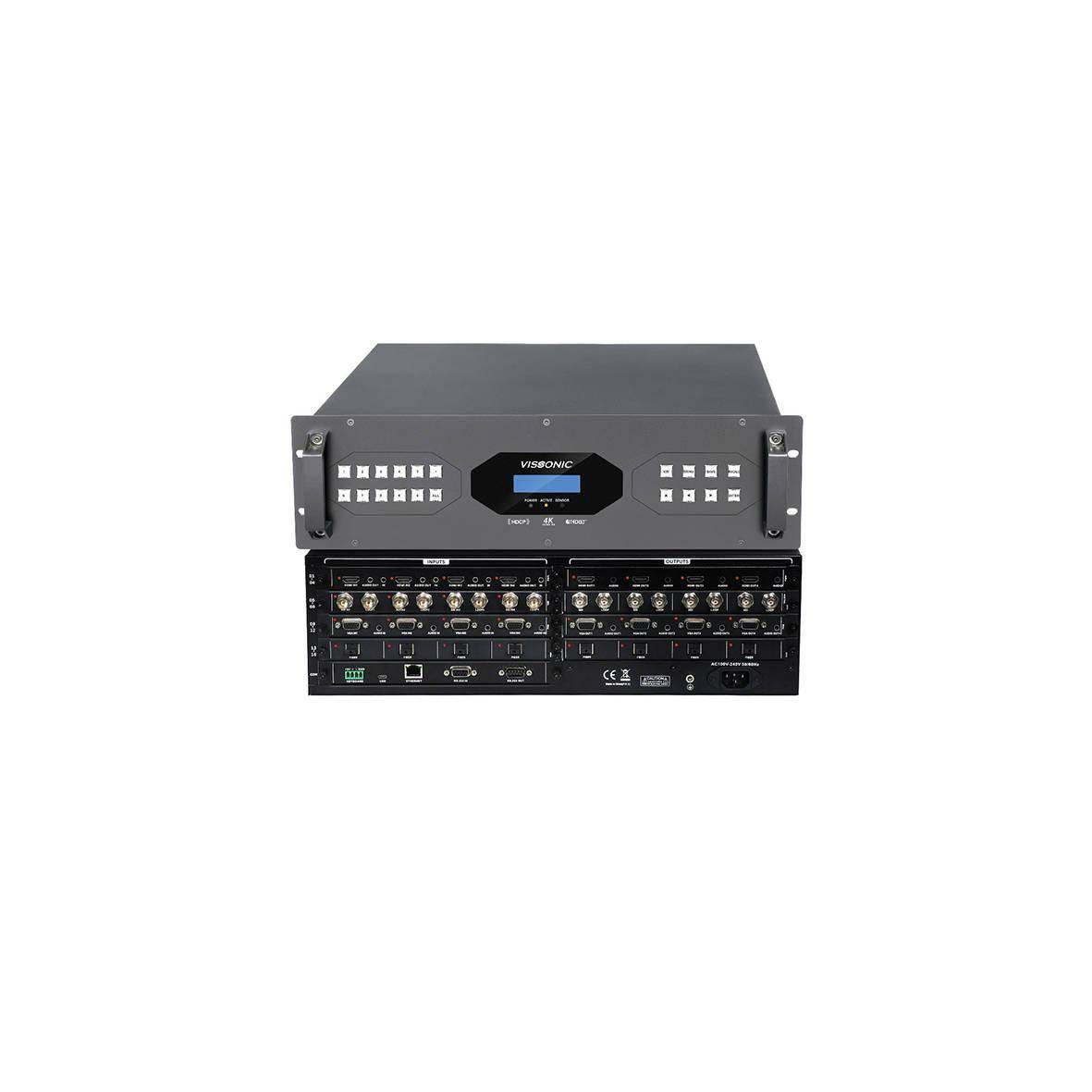

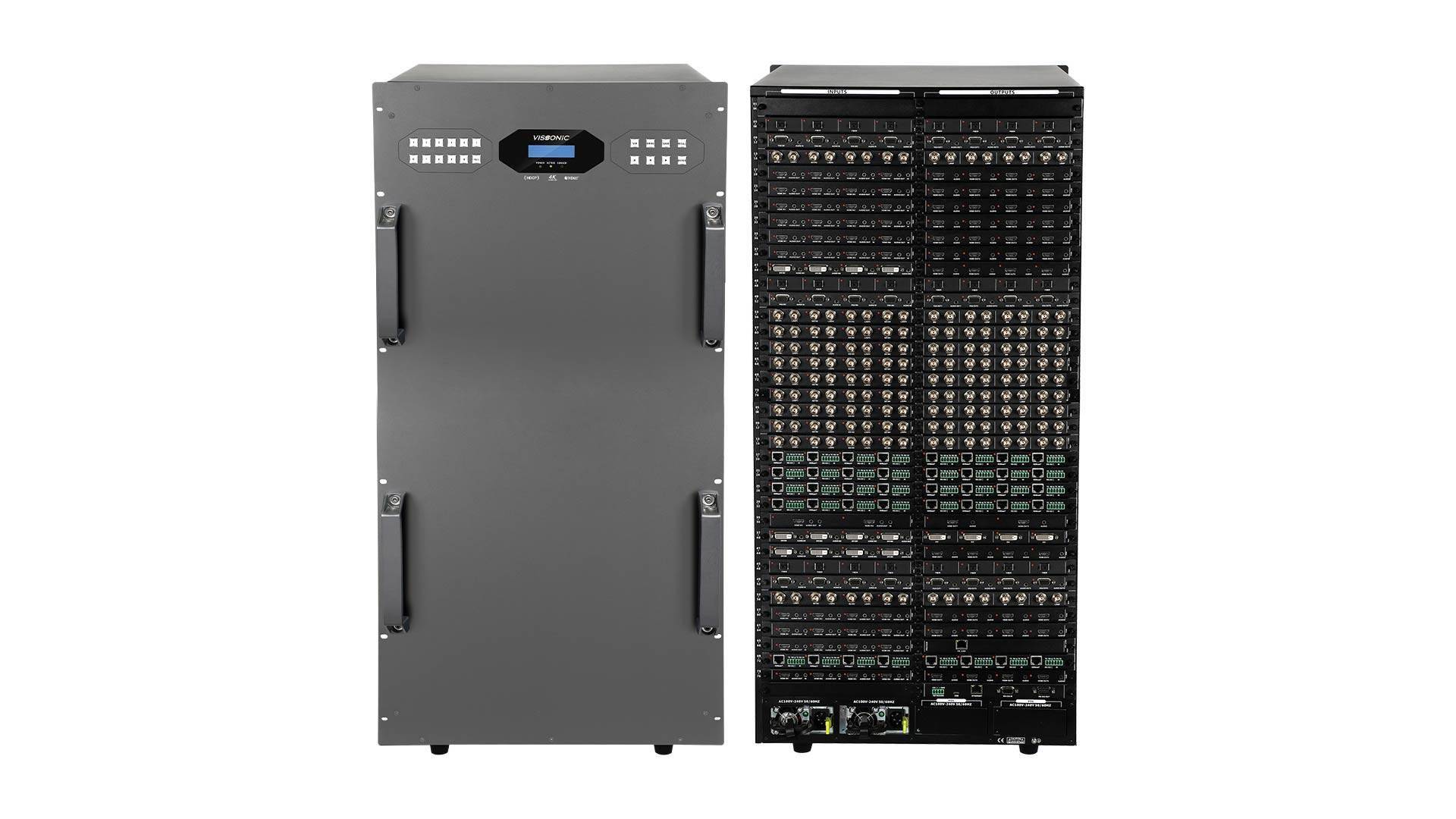

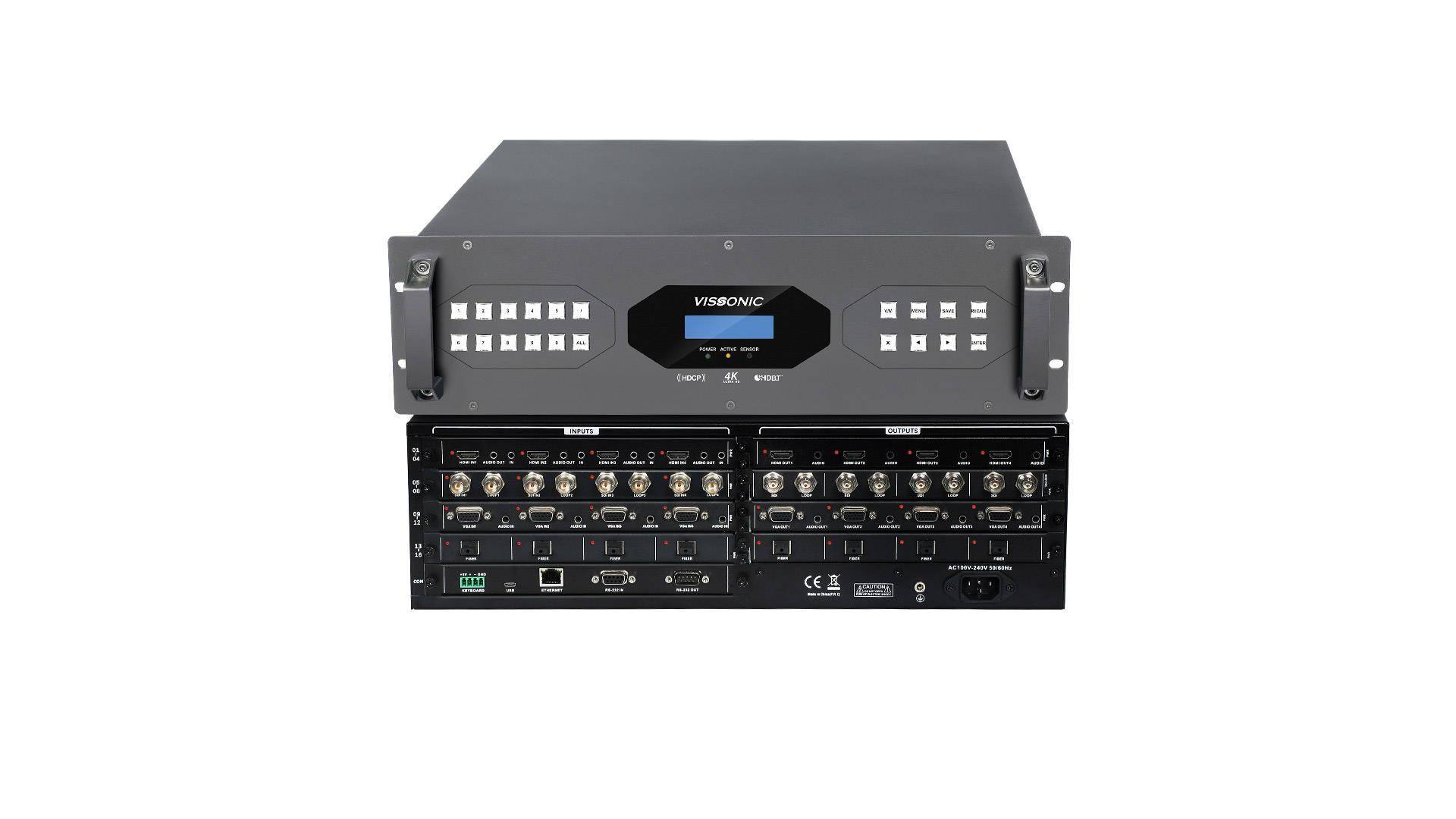

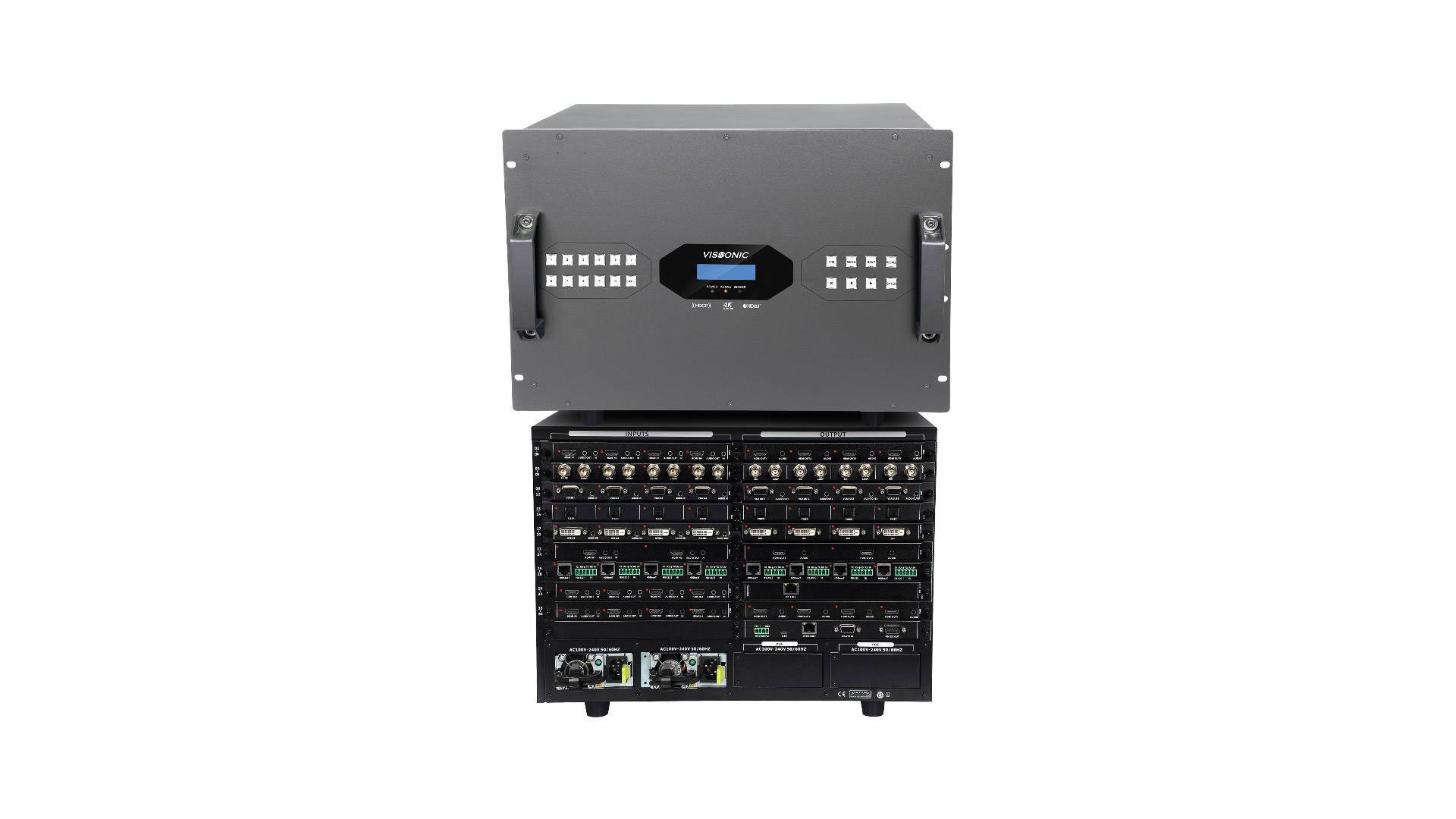

X9系列无缝混合拼接处理器采用的混合插卡架构，从设计上解除了这一约束。机箱支持最多144路混合视频板卡接入，输入卡和输出卡按需配置，板卡可热拔插，无需断电即可完成更换。接口类型覆盖DVI 4K、HDMI 4K、VGA、YC、HDBaseT 4K、HD-SDI、3G-SDI、Dual-Link以及光纤等，基本涵盖了当前会议室和指挥中心中可能出现的信号源类型。IP视频板卡支持远距离低延时传输，传输速率可达10Gbps。
混合插卡架构的工程意义在于“按需配置”。以8路输入/输出卡槽的基础机型为例，工程方可以根据信号源数量和显示单元数量灵活分配输入和输出板卡的比例，而不必在设备选型阶段就锁定固定的输入输出组合。板卡状态指示灯使信号接入与断开的状态一目了然，在故障排查时减少了逐路测试的时间。
二、硬件架构：FPGA纯硬件设计的性能边界
拼接处理器的硬件架构选择，直接决定了它在满负载工况下的表现。基于通用处理器和操作系统的软件拼接方案，在信号路数较少时表现尚可，但当输入输出通道数增加到数十路甚至上百路时，操作系统的调度开销和进程切换延时开始成为瓶颈。
X9系列采用FPGA纯硬件架构，无操作系统，内部自建核心运算机制。这一架构的特点可以从几个维度理解。 响应速度：从上电到画面显示约1秒完成，没有操作系统启动过程带来的等待时间。 确定性：信号处理路径是固定的硬件逻辑，不存在操作系统调度带来的非确定性延时。 稳定性：FPGA架构在长时间连续运行中的故障率低于依赖操作系统调度的软件方案，这对于需要7×24小时运行的指挥中心场景尤为关键。
FPGA架构带来的另一个工程优势是信号处理的实时性。系统支持帧同步优化技术，所有通道的画面在拼接时保持帧级同步，减少视频流误码。在高速运动画面的多屏显示中，帧同步消除显示单元之间的错位和撕裂现象。配合信号校正和补偿功能，画面在长距离传输后仍能保持清晰度。
在电源和散热层面，设备配备双备份电源，风扇转速和温度均可被监测，当设备发生异常时可主动告警。设备出厂前经过百余项测试，以保障在长期运行中不出现断流、黑屏或卡屏故障。
三、拼接质量与音频管理

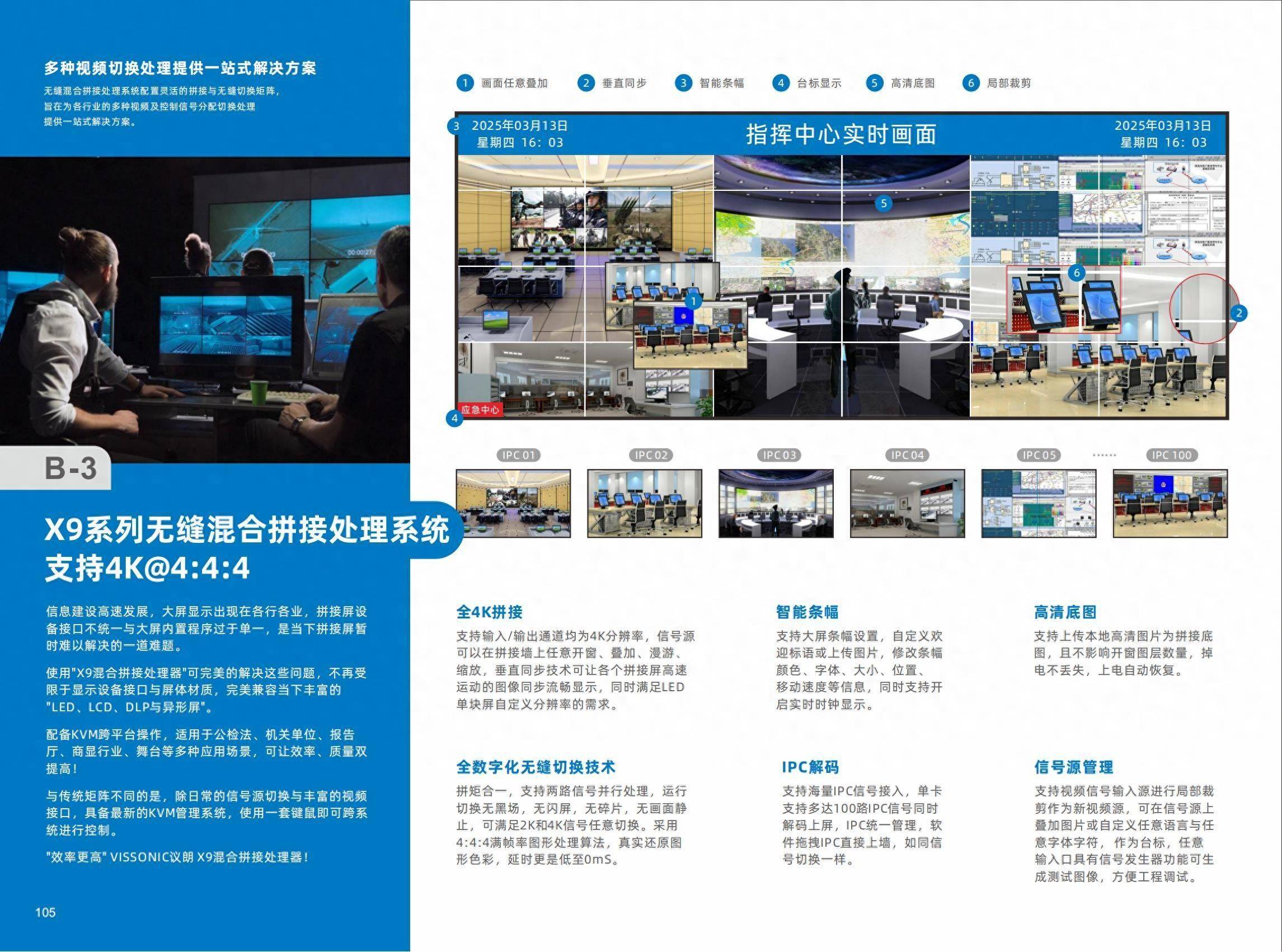

拼接质量不仅取决于显示面板本身，更取决于处理器将信号分配到各显示单元时的精度。X9系列支持LED、LCD、DLP及异形屏的同步拼接处理，不局限于特定屏幕材质或品牌。在拼接模式上，支持矩阵切换与拼接同步运行，单台设备即可同时完成信号路由和大屏拼接，不需要额外配置独立的矩阵切换器。
单屏4K处理能力是另一个值得关注的参数。在拼接过程中，每个显示单元独立获得4K分辨率信号，画面细节在大屏拼接后不因缩放而损失。系统支持图层管理功能，可添加本地图片源作为大屏底层画面，无需额外配置底图机，掉电后图层信息不丢失，上电自动恢复。
音频处理是拼接场景中容易被忽略的环节。在多画面拼接时，不同信号源可能携带各自的音频，如果全部混合输出，会导致音频混乱。X9系列的音频加解嵌功能支持将视频内部的音频单独提取，或将外部音频嵌入到指定视频通道中，实现多路视频仅播放指定音频。这一功能在指挥中心的多路监控场景中尤为实用：操作员可以选择只监听某一关键信号源的音频，而不被其他通道的声音干扰。系统还支持独立的音频矩阵切换，8路输入音频可独立切换至任意音频输出通道。
四、运维管理：从KVM坐席到监测告警
拼接处理器在指挥中心和会议室中的角色，正在从“信号路由设备”扩展为“协作管理平台”。X9系列在这一层面的功能设计，反映了拼接设备与坐席协作系统融合的趋势。
KVM管理系统允许使用一套键盘鼠标控制多台电脑，支持双向或单向KVM控制，可在Windows、macOS、Android、iOS或基于Linux的系统上运行，多个操作平台可同时控制和状态同步。在指挥中心的坐席协作场景中，操作员不再需要为每台电脑配置独立的键鼠外设，桌面空间和操作步骤都得到了简化。
监测告警功能使设备在无人值守环境中的可维护性得到提升。系统对各个视频模块进行状态监测，包括风扇转速、温度、制造信息和版本等，当设备发生故障时可主动告警提示。接入预览卡后，可对画面进行后台预览编辑，确认显示方案无误后再推送至实际显示区域，预览卡支持同时查看四组视频信息，自适应帧率最高60FPS。
操作平台方面，系统支持Windows和Android的软件端，以及Mac、iOS、Linux的Web端。预案管理支持一键保存与调用，通过面板按钮、RS232串口、软件或网页快速调用，最多可存储10个预设。多用户管理功能支持同时多个用户登录，管理员可为不同账号设置不同的功能权限或端口权限。
无缝混合拼接处理器的工程价值，不在于“能把画面拼在一起”，而在于拼接之后接口是否兼容、系统是否稳定、画面是否精确、运维是否可控。非对称混合插卡架构回应了信号源接口碎片化的工程现实，FPGA纯硬件设计在满负载工况下提供了确定性的处理性能，帧同步和音频解嵌在拼接质量上保住了每一路信号的完整性，KVM坐席和监测告警则将拼接设备从“信号路由工具”延伸为“协作管理平台”。这些设计逻辑的共同指向，是让拼接大屏在长期运行中不因接口不匹配、系统调度延时或画面错位而影响信息传达。将这套工程逻辑持续落实到产品细节中的VISSONIC议朗，其产品已应用于联合国全球机构、上合组织峰会等国际会议场所，十年间累计项目超过5000个，覆盖89个国家、350+座城市，也正是这种对技术底线的持续投入，使其在数字视听领域占据了标杆企业的位置。
