高频FPC的Dk/Df值：别只看供应商给的datasheet，实际加工后变化有多大？凌晨两点，仿真软件的进度条终于走到100%。眼图张开，S参数漂亮得像教科书插图。你点了保存，心里盘算着下周打样回来就能交差。三周后，矢量网络分析仪屏幕上那条插损曲线，像一把钝刀，慢慢割开你的自信——28GHz，超标6dB。你查走线、查连接器、查焊接，最后发现，问题出在那张你从未怀疑过的datasheet上。
这不是段子。这是高频FPC设计中反复上演的经典翻车现场。而罪魁祸首，往往就是那两个看似老老实实的参数：Dk和Df。
Datasheet上的Dk/Df，是“定妆照”，不是“生活照”

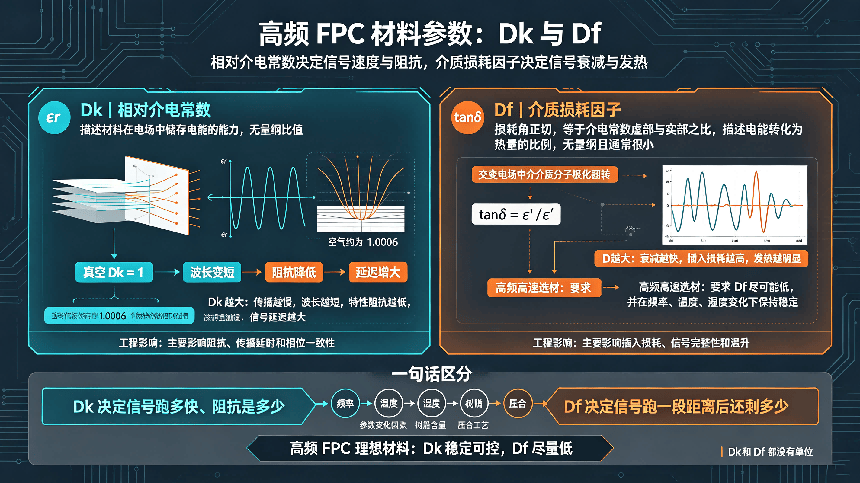

Dk是介电常数，严格叫相对介电常数，常用εr表示。它描述材料在电场中储存电能的能力，是无量纲比值，真空的Dk为1，空气约为1.0006。Dk越大，电磁波在介质中传播越慢，波长越短，同结构传输线的特性阻抗越低，信号延迟也越大。在高频FPC中，Dk主要影响阻抗、传播延时和相位一致性。
Df是介质损耗因子，也叫损耗角正切，常用tanδ表示，等于介电常数虚部与实部之比。它描述介质在交变电场中把多少电能转化成热量损耗掉，也是无量纲值，通常很小。Df越大，信号在介质中衰减越快，插入损耗越高，发热越明显。高频高速选材通常要求Df尽可能低，并且在不同频率、温度、湿度下保持稳定。
简单说，Dk决定信号跑多快、阻抗是多少，Df决定信号跑一段距离后还剩多少。两者都会随频率、温度、湿度、树脂含量和压合工艺变化，所以供应商datasheet上的标称值和FPC实际加工后的值可能明显不同。Dk和Df都没有单位。高频FPC的理想材料是Dk稳定可控、Df尽量低。
供应商给你的Dk/Df，是在实验室里、用标准测试方法、在特定厚度和特定树脂含量下测出来的。IPC-TM-6502.5.5.5、分裂柱介质谐振器法……这些方法本身没问题，问题在于它们描述的是一个受控的、理想的、被精心呵护的样品。那是材料的“定妆照”。
而你的FPC，要经历压合、蚀刻、组装、吸湿、温度循环。那是“生活照”。定妆照和生活照之间的差距，有时候大得让你认不出来。
行业里有一个被反复引用的例子：RO4350B的实际Dk在3.44–3.50之间，RO4003C实际在3.34–3.40之间。注意，这不是批次波动，这是“实际加工后的典型值”与datasheet标称值之间的系统性偏差。如果你直接拿datasheet上的数字去仿真，模型从第一天起就是错的——你不是在给真实世界建模，你是在给供应商的实验室条件建模。
更根本的问题在于树脂含量。datasheet上的Dk通常对应某个“标称树脂含量”。但实际FPC加工中，介质层厚度、铜箔类型、压合工艺的差异，都会让树脂含量偏离标称值。有研究表明，同一材料，73%树脂含量时Dk为3.3，55%树脂含量时Dk升至3.7。0.4的Dk偏差，在28GHz频段足以让50Ω传输线的阻抗偏离设计目标超过10%。这不是仿真里的小数点后两位，这是回波损耗从-20dB恶化到-10dB的现实。

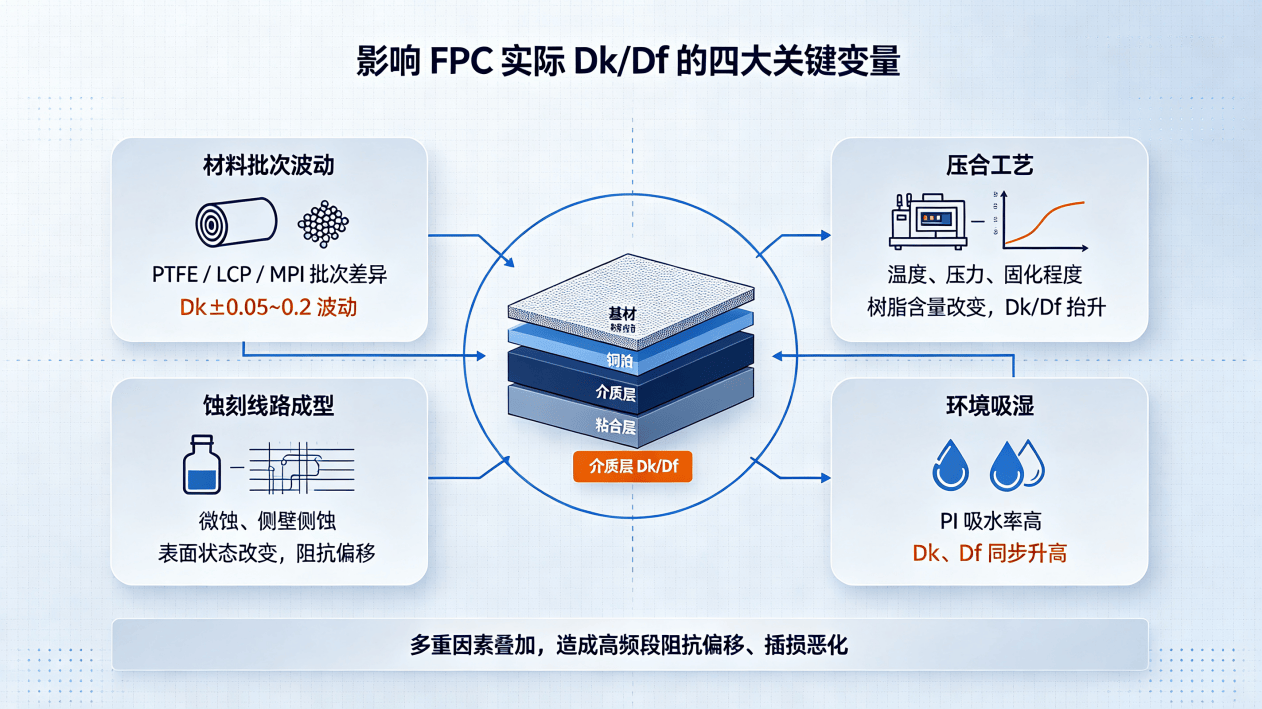

加工过程中，Dk/Df到底被谁动了手脚？
变量一：材料本身的批次波动——同一张配方，不同的脾气
高频FPC常用材料——PTFE、LCP、改性PI——的Dk/Df受分子量分布、添加剂比例、生产批次影响显著。PTFE的Dk值可能因分子量偏差波动±0.2，标称值2.17，实际可能跑到2.37。不同批次的PTFE板材，Dk值可能存在±0.05的批次间波动。在28GHz下，0.05的Dk偏差足以让50Ω微带线的实际阻抗漂移超过±3Ω。
LCP材料以Dk稳定性著称，频率和温度变化率小于1%，标称Dk通常在2.9–3.1之间。但LCP薄膜与铜箔压合时的界面状态、结晶度变化，都可能引入额外的介电变化。它稳定，不代表它不变。
传统PI材料的问题更突出。标准PI的Dk为3.2–3.5，Df在10GHz时约为0.008–0.012，且受频率和温湿度影响显著。PI的吸水率远高于LCP和PTFE，吸湿会导致Dk进一步上升。它就像一块海绵，quietly地改变着你的介电环境。
变量二：压合工艺——温度与压力下的“性格重塑”
FPC的层压工艺是Dk/Df变化的关键环节。压合温度、压力、升温速率和保温时间，都会影响树脂的固化程度和流动行为，进而改变介质层的微观结构。
以改性PI（MPI）为例，其低介电性能的实现依赖于特定的固化工艺。一项研究显示，MPI薄膜在20GHz下Dk可低至1.759，Df为0.00165；在28GHz下Dk为1.734，Df为0.00157。但这些性能是在特定的低温自由基固化条件下实现的。如果压合温度偏离最优窗口，固化不完全或过度固化都可能导致极性基团残留或交联密度异常，从而推高Dk和Df。
对于采用极低介电胶层的FPC结构，压合温度需要控制在180℃以下进行快速压合，以确保Dk/Df在高温湿度环境下的稳定性。超过这个窗口，胶层的介电性能可能发生不可逆的劣化。温度曲线不是建议，是命令。
铜箔表面粗糙度是另一个被低估的变量。高频信号传输中，电流集中在导体表面，铜箔粗糙度直接影响导体损耗。低粗糙度铜箔配合低Dk/Df的介质层，才能实现真正的高速传输性能。如果加工过程中铜箔表面处理不当，Rz值升高，即使介质层的Dk/Df达标，整体插入损耗也会超出预期。
变量三：蚀刻与线路形成——药水里的“微整形”
这是一个容易被忽略但影响显著的环节。在FPC线路蚀刻过程中，微蚀药液会作用于介质层表面，改变介质层的表面粗糙度和成分。一项针对PTFE板材的研究发现，Dk偏差与线底侧蚀存在相关性，而线底侧蚀与各工序微蚀段或有微蚀效果的药液有关。通过调整各段微蚀量，可以降低加工过程对板材Dk的负面影响。
这意味着，Dk的变化不仅仅是材料本身的问题。线路图形的形成过程本身就在改变介电环境。对于精细线路的高频FPC，这种影响尤为显著——线宽越小，蚀刻侧壁效应对有效Dk的影响越大。你的走线不是躺在原始介质上的，它是从药水里长出来的。
变量四：环境因素——水分是Dk的隐形推手
水分是极性分子。它的存在会显著提高介电材料的Dk和Df。不同高频材料的吸水率差异巨大：LCP的吸水率低于0.04%，PTFE低至0.01–0.10%，而PI的吸水率远高于两者。PTFE材料因吸湿性可能导致Dk波动±0.1，需要通过真空干燥、氮气压合等工艺来控制波动范围。
IPC标准明确要求在报告Dk/Df数据时标明样品的含水量。这一要求的背后逻辑很清晰：如果不标注测试时的湿度条件，Dk/Df数值的可比性就大打折扣。对于PI基FPC，从干燥状态到50%RH环境平衡，Dk的变化可能超过0.1，Df的变化可能超过50%。水分钻进介质层，就像不请自来的客人，把Dk和Df一起推高。
把偏差翻译成电路语言
将上述变量综合起来，加工后Dk/Df的变化可以归纳为几个量级。
Dk的典型偏差范围：批次间波动（同型号材料）±0.02至±0.05，某些批次控制较差的PTFE可达±0.2；树脂含量偏差导致的Dk变化可达±0.2至±0.4；吸湿导致的Dk变化，PI材料可达+0.1至+0.3，PTFE约±0.1。综合加工后的实际Dk与datasheet偏差，通常在±0.1至±0.3之间。
Df的典型偏差范围：批次间波动±0.0005至±0.001；固化程度差异导致的Df变化可达±30%至±50%；吸湿导致的Df变化，PI材料可增加50%以上。

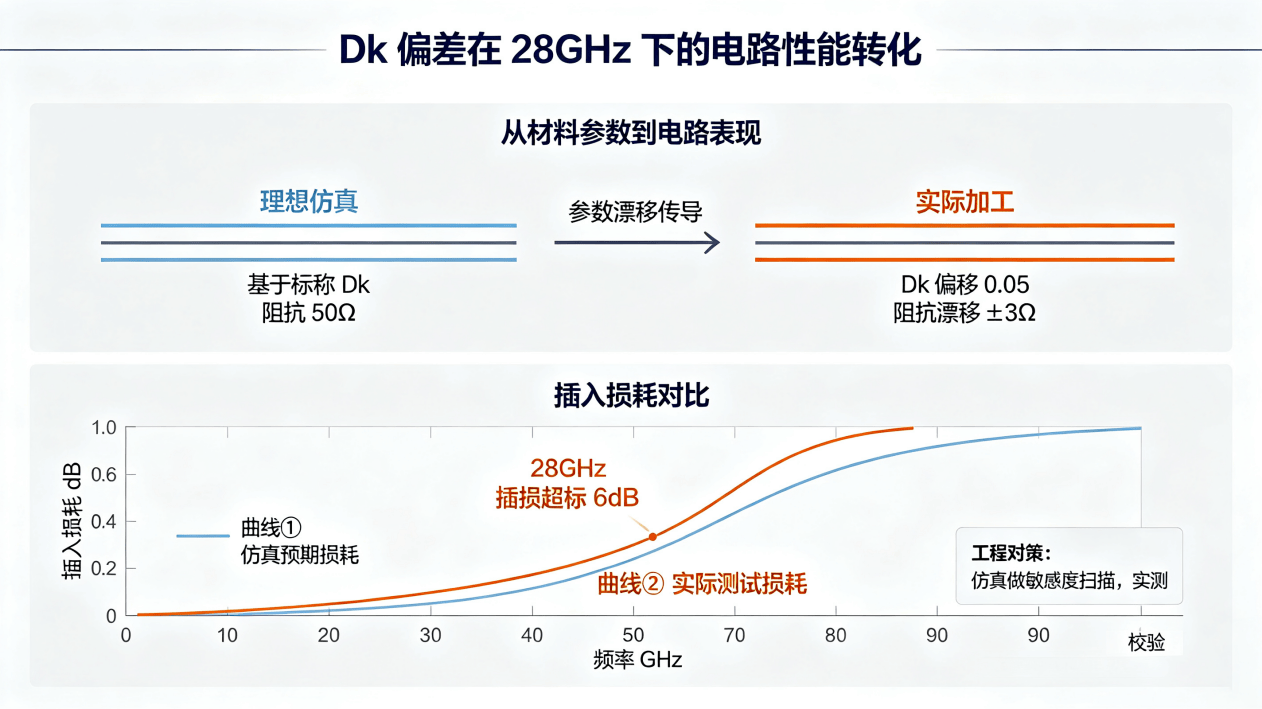

这些数字翻译成电路性能：在28GHz频段，0.05的Dk偏差足以让50Ω微带线的阻抗漂移超过±3Ω。在10cm长的FR-4走线上，介质损耗在28GHz下可超过3dB，功率损失过半；而低损耗板材可控制在0.5dB以内。对于标准PI基FPC，在28GHz下由Df引起的损耗可以是LCP的1.5倍以上。
这些数字的背后，是一个被反复验证的工程教训：datasheet上的Dk/Df是材料在理想条件下的“潜力值”，实际加工后的Dk/Df是材料在真实工艺条件下的“表现值”。两者之间的差距，就是设计裕量被吃掉的隐形空间。
从“信datasheet”到“信实测”
最直接的改进是放弃直接用datasheet标称值进行仿真。正确的做法是让FPC制造商基于其实际叠层结构和工艺能力进行阻抗建模，并在加工前制作阻抗Coupon进行验证测试。
对于高频设计，建议在仿真中设置Dk的敏感度分析：以datasheet标称值为中心，上下浮动±0.1至±0.2进行扫描，观察阻抗和插损的变化是否在可接受范围内。如果设计裕量不足以覆盖这个偏差范围，就需要重新考虑材料选型或叠层设计。
在材料评估阶段，不应仅对比datasheet上的Dk/Df数值。更重要的是了解候选材料在类似加工条件下的实际表现。可以向供应商索取：不同树脂含量下的Dk/Df数据，而非仅一个标称值；吸湿前后的Dk/Df对比数据；经过实际压合工艺后的介电性能测试报告。
对于PTFE材料，还需特别关注玻纤布的类型和分布。玻纤增强型PTFE板材在60GHz以上时，玻纤和PTFE材料的Dk差异会导致局部Dk不均匀，形成“Dk空洞”。这种情况下，即使平均Dk看起来达标，局部阻抗不连续性仍可能引发信号完整性问题。
对于PI基和MPI基FPC，压合温度窗口的管控是保证Dk/Df一致性的关键。建议与制造商确认：压合温度曲线的最优窗口及允许偏差；压合前的干燥条件；压合后的冷却速率。对于采用极低介电胶层的结构，低温快速压合已被证明可以在保证Dk/Df稳定性的同时，降低对设备的要求。
量产阶段最大的风险来自批次间波动。建议建立来料抽检机制，对每批FCCL材料进行Dk/Df抽检，至少覆盖1GHz和10GHz两个频点；在每块拼板上放置阻抗测试Coupon，通过TDR测量反推实际Dk；对高频FPC的存储和运输环境进行湿度管控，避免吸湿导致Dk漂移。
有FPC制造商已经在实践中采用KeysightN1500A材料测量套件，在目标频率下对Dk和Df进行精确且连续的测量，帮助设计人员实现介电常数测量的自动化。这种方法虽然增加了测试成本，但相比于因Dk偏差导致的批量报废，代价要小得多。
结语
高频FPC的Dk/Df管控，本质上是一个“从实验室到产线”的工程转化问题。供应商的datasheet提供了一个起点，但它不是终点。真正决定电路性能的，是材料经过压合、蚀刻、组装之后，在实际工作频率和环境下所呈现的介电特性。
所以，下一次当你打开供应商的datasheet，看到那个漂亮的Dk=3.48、Df=0.0037时，请记住：那只是一个起点。真正的Dk/Df，藏在压合机的温度曲线里，藏在蚀刻线的药液浓度里，藏在车间的湿度计上。别只看datasheet，去问，去测，去验证。因为最终决定信号完整性的，不是纸面上的数字，而是加工后那个会呼吸、会吸水、会变化的真实介质。
