R&S FSW 系列是罗德与施瓦茨推出的高端信号和频谱分析仪家族，型号从 FSW8(8GHz 信号与频谱分析仪)一直覆盖到 FSW85(85GHz 信号与频谱分析仪)，广泛应用到了 5G NR、卫星通信、雷达电子对抗、高速数字通信等研发和测试场景。这类仪器单价高、技术复杂度也高，一旦出现故障，现场工程师往往是难以自行处理的。下面结合我们长期的维修实践，梳理一下 FSW 系列在实际使用中比较常见的几类故障现象、可能原因以及维修思路，供遇到同类问题的实验室和测试工程师参考。
一、无法开机或者开机没有显示
这是 FSW 系列报修中最常见的一类问题。现象表现为：按下电源键之后仪器完全没有反应，或者电源指示灯亮了、风扇也转起来了，但是屏幕始终不亮。
遇到这类问题的时候，建议先从外部排查入手：确认一下电源线是不是完好、插座有没有电，有条件的话换一根电源线、换一个插座再试。部分用户遇到的 "不开机"，其实是电源接口氧化或者插座接触不良导致的虚接。
排除外部因素之后，如果风扇转动但是屏幕黑屏，问题大概率是出在电源板的某一路输出上。FSW 系列的电源板设计有多路电压输出，包括 +5V、+12V、-12V、+24V 等，任何一路电压异常都可能导致仪器没有办法完成启动流程。拆机之后工程师需要用万用表逐路测量电源板输出，重点检查滤波电容是不是鼓包漏液、功率管是不是击穿、保险电阻是不是熔断。实际维修中，电源板电容老化鼓包是比较常见的原因，尤其是使用年限较长、长时间不间断运行的设备。
如果风扇完全不转、电源灯也不亮，除了电源板本身，工程师还要检查前面板电源开关、主板上电时序电路。FSW 的上电是由前面板控制板向主板发送触发信号的，如果控制板和主板之间的通信排线松动或者损坏，也会表现成 "按开机键没反应"。
二、屏幕显示异常：黑屏、花屏、拖屏
FSW 系列采用的是大尺寸 LCD 显示屏，屏幕故障也是高发项。常见现象包括：屏幕完全不亮(黑屏)、显示花屏或者色块、图像拖影、局部不显示。
判断屏幕问题的时候，工程师可以用手机手电筒或者强光从屏幕侧面斜照，如果隐约能看到屏幕上的图像轮廓，说明背光系统是有问题的;如果完全看不到任何内容，就需要检查显示驱动信号了。
频谱仪的 LCD 背光需要高压驱动(通常在 400V 到 800V 范围)，高压逆变电路故障或者背光条老化都会导致屏幕不亮。这类问题相对好处理，更换高压板或者背光条就可以恢复。如果是屏线松动、接触不良，重新插拔固定排线往往就能解决花屏、花块的问题。
比较麻烦的是屏幕本体损坏(比如液晶屏碎裂、驱动 IC 烧毁)，这种情况需要更换对应型号的 LCD 模组。由于 FSW 不同子型号的屏幕分辨率和接口定义不一样，更换的时候工程师必须确认屏型号完全匹配。
三、自检不通过或者报错误代码

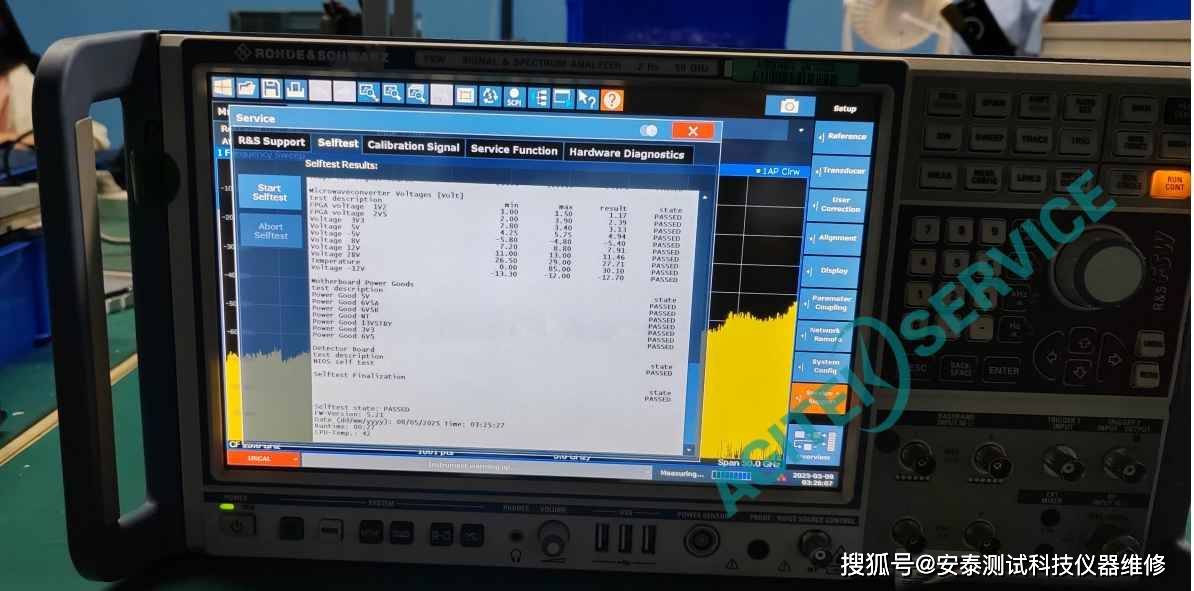

FSW 系列开机的时候会执行一系列自检，涵盖本振、前端、中频、数字处理等模块。如果自检不通过或者使用过程中弹出错误代码，说明仪器内部某个模块工作是异常的。
最常见的报错之一是 "UNCal"。这个提示通常和微波前端模块、本振模块或者频率合成器有关。FSW 的前端链路包含预选器、衰减器、混频器等多个模块，任何一个环节工作异常都可能导致校准数据失效，从而报 UNCal。另一个常见报错是 "IF OVLD"(中频过载)，说明中频放大器接收到的信号超出了设计范围，常见原因是输入衰减器继电器损坏导致衰减量不足，或者中频板本身故障。
处理这类问题的时候，工程师应该先通过仪器的诊断菜单读取具体的错误代码和自检日志，定位到具体是哪个模块报错。维修人员会用标准信号源从输入端口注入已知频率和功率的信号，然后逐级检查射频链路、中频模块、本振输出，最终锁定故障点。实际维修中，前端衰减器继电器接触不良、YIG 本振失锁、10MHz 参考晶振漂移都是比较典型的原因。
四、测量精度异常：幅度偏低、底噪抬高
这是影响测试结果的核心故障。现象表现为：输入一个已知幅度的标准信号，仪器读数比标称值低若干 dB;或者仪器自身底噪比正常情况高很多，导致小信号测量没有办法进行。
幅度测量不准的原因比较多样。如果全频段幅度都偏低，通常是输入衰减器链路的问题 —— 衰减器继电器长期动作之后接触电阻增大，或者衰减电阻本身老化。如果只是某一段频率偏差大，可能是这个频段对应的预选器或者混频器性能下降。底噪抬高则往往和前置放大器、混频器的噪声系数恶化有关，严重的时候需要更换前端模块。
维修的时候工程师需要用跟踪源或者标准信号源配合功率计，从低频到高频逐点测量幅度响应曲线，对比出厂数据找到偏差最大的频段和环节，然后再针对性地更换部件。维修完成之后必须重新做全频段幅度校准和频率响应校准，确保幅度误差恢复到规格范围内。
五、相位噪声指标恶化
FSW 系列的一大卖点就是优异的相位噪声性能，这也是 5G、雷达等研发场景非常看重的指标。如果用户发现近载波相位噪声明显变差，原因通常是出在本振系统 ——YIG 振荡器(YTO)老化、锁相环电路失锁、参考晶振漂移都可能导致相噪恶化。
这类故障的维修需要专业的相位噪声测试系统来验证。维修人员会先测量当前的相噪曲线，和出厂指标对比，判断恶化程度;然后排查本振模块和参考源。更换本振模块或者参考晶振之后，工程师需要重新做相噪校准和锁定调试，确保恢复到出厂水平。
六、射频输入端口损坏
这是人为故障中最常见的一类。如果测试过程中误加大功率信号，或者输入了超出量程的脉冲信号，很容易烧毁输入端口的衰减器或者限幅器。现象表现为：某段频率完全没有信号、幅度严重偏低，或者端口驻波比明显恶化。
维修的时候工程师需要拆下输入级，检查衰减器和限幅二极管的状态，更换损坏的器件。由于射频前端对阻抗匹配要求很高，更换之后必须重新做全频段的驻波测试和幅度校准，不能只换完器件就交付使用。
七、前面板操作异常
包括触摸屏失灵、旋钮旋转没有响应、部分按键失效等。这类问题通常不影响仪器核心测量功能，但是会影响日常使用。触摸屏失灵多为触摸控制板故障或者触摸层老化;按键无响应可能是薄膜按键老化、导电胶失效，或者排线松动。相对来说这类故障维修周期短、成本也比较低。
FSW 系列作为高端频谱分析仪，技术复杂度高，维修对设备条件和工程师经验都有较高要求。维修完成之后，必须用标准信号源、功率计、相位噪声测试系统、校准件等设备做全指标验证，确认幅度精度、频率精度、相位噪声、扫迹噪声、驻波比等关键指标都恢复到规格范围内，才算真正修复。
