初效板式耐水洗折叠过滤器在纺织厂空调回风段的纤维捕集能力评估，这是一个涉及特定工况（高浓度纤维尘、高湿度可能、需频繁清洗）的专业问题。
1. 核心评估指标体系
在纺织厂回风段，评估该类过滤器的性能不能仅看标准的“计重效率”，必须结合纤维形态和水洗特性建立多维指标：
A. 纤维捕集效率 (Fiber Capture Efficiency)
测试对象差异：标准测试通常使用ASHRAE尘或ISO 12103-1粉尘，但纺织厂主要污染物是棉絮、短纤维（长度通常在0.5mm-5mm）。
评估方法
目视/称重法：在模拟工况下，通入已知浓度的棉絮气流，称量过滤器拦截的纤维重量与总通入量的比值。
实际工况监测：在回风段前后设置采样点，通过显微镜计数或重量法对比。
预期表现：优质的折叠式初效过滤器对>5μm颗粒的计重效率通常在80%-90%以上，对肉眼可见的棉絮拦截率应接近95%-98%。折叠结构增加了过滤面积，提高了捕捉概率。
B. 容尘量与持纤能力 (Dust Holding Capacity & Fiber Retention)
关键点：纺织纤维容易穿透普通滤网或在表面形成致密层导致阻力飙升。
渐层结构优势：耐水洗折叠过滤器通常采用聚酯合成纤维（PET），具有“外疏内密”的梯度结构。
外层：拦截大团棉絮，防止堵塞。
内层：捕捉细小纤维尘。
评估指标：单位面积能容纳多少克纤维尘而不至于阻力超过终阻力（通常为250Pa-450Pa）。纺织专用型号通常要求容尘量≥400g/m²

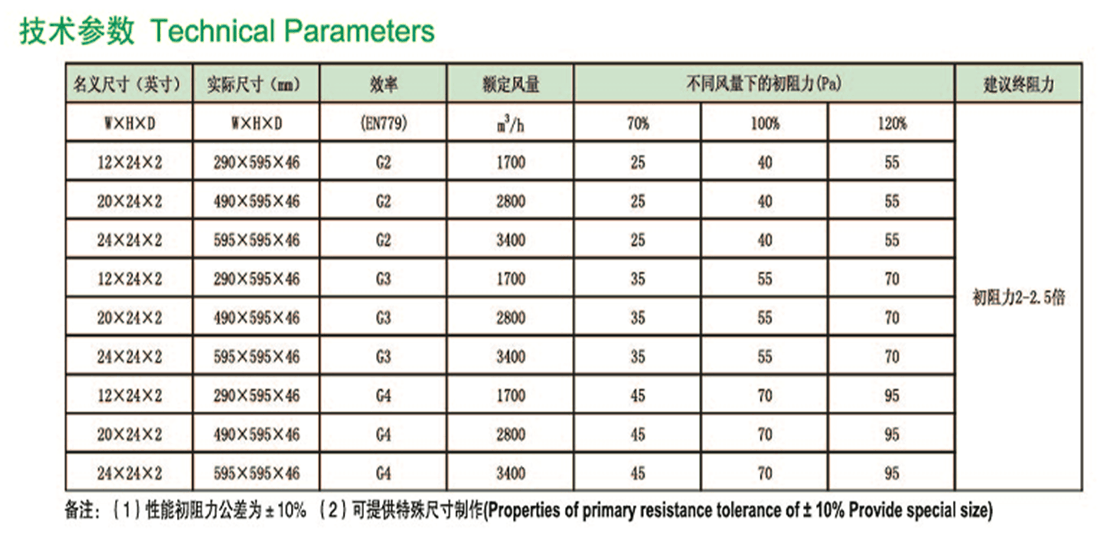

文章配图-1
C. 耐水洗后的效率保持率 (Efficiency Retention after Washing)
这是“耐水洗”类型的核心评估点。
测试循环：模拟实际维护频率（如每2周清洗一次），进行10-20次高压水枪冲洗或浸泡揉搓。
评估标准
结构完整性：滤材是否分层、折叠形状是否塌陷、金属护网是否脱胶。
效率衰减：清洗后，其纤维捕集效率下降幅度不应超过初始值的10%-15%。劣质产品洗几次后纤维蓬松度丧失，效率会大幅下降。
阻力恢复：清洗晾干后，初阻力应能恢复到初始值的110%以内
D. 阻力特性 (Pressure Drop)
初阻力：通常在30-60 Pa（额定风量下）。过高的初阻力会增加风机能耗。
运行阻力曲线：评估在吸附纤维过程中，阻力上升的平缓程度。折叠式设计因过滤面积大（通常是平面的2-3倍），阻力上升更慢，适合高纤维浓度环境。
2. 纺织厂回风段的特殊挑战与应对
表格
挑战
传统平板/普通初效的问题
耐水洗折叠过滤器的优势/评估重点
纤维穿透 纤维易穿过稀疏滤网进入表冷器，造成换热效率下降甚至堵塞。 ：滤材孔径分布。折叠式的深层过滤机制能有效“锁住”纤维，防止二次飞扬。
高湿度/结露 纸框易烂，普通滤材遇水发霉或变形。 ：必须确认外框为铝合金、镀锌板或ABS工程塑料，滤材为100%疏水性聚酯纤维
频繁清洗成本 一次性过滤器更换成本高，且产生大量固废。 全生命周期成本(TCO)。虽然单价高，但若可清洗20次以上，综合成本可降低50%以上。需评估清洗后的干燥速度（防霉）。
防火安全 积聚的棉絮是易燃物。 评估重点：滤材是否具有阻燃等级（如GB 8624 B1级或美标UL 900 Class 1/2），防止火灾蔓延。
3. 实地评估与测试步骤建议
如果您需要对现有或拟采购的过滤器进行评估，建议按以下步骤操作：
静态参数核查：
检查滤材材质（是否为渐变密度聚酯纤维）。
检查外框材质（是否防水、防锈）。
查看检测报告中的计重效率（GB/T 14295）和阻燃报告。
动态挂样测试（推荐）：
每日记录压差变化
记录达到终阻力（如250Pa）的时间。
取出过滤器，观察纤维分布是否均匀，是否有穿透现象（检查后段盘管是否积灰）。
在空调回风段选取一个典型风口，安装待测过滤器。
周期：运行2-4周（覆盖一个完整的积尘周期）。
记录数据
清洗测试：现场进行清洗，记录清洗难度、干燥时间，再安装运行，对比清洗前后的阻力和效率变化。
经济性测算
公式：总成本 = (采购单价 × 数量) + (清洗人工成本 × 次数) - (一次性过滤器更换成本 × 等效次数)
通常纺织厂两班倒或三班倒，回风含尘量大，耐水洗型在6个月以上的周期内通常更具经济优势。
4. 行业应用结论
根据现有的行业案例（如梳棉车间、纺纱车间）：
适用性：初效板式耐水洗折叠过滤器非常适合纺织厂空调回风段。其折叠结构提供了更大的容尘空间，能有效应对突发性的高浓度飞花；耐水洗特性适应了需要频繁清理的工况。
关键选型建议
滤材厚度：建议选择厚度在20mm-46mm以上的产品，过薄会导致容尘量不足，清洗频率过高。
护网设计：出风面必须有金属护网，防止水洗时滤材变形或风吹破损。
