一、UDL2 数据记录仪基础原理
1. 核心采集原理

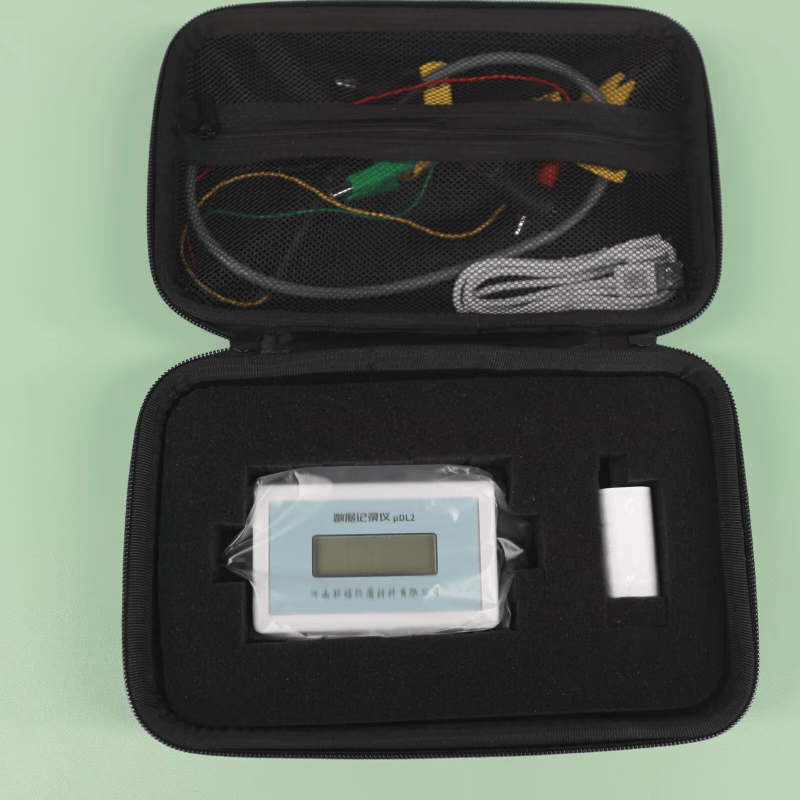

（1）UDL2 是双通道、内置分流器与中断继电器的阴极保护专用数据采集设备，核心依靠高精度 16 位 ADC 模数转换单元，将现场连续变化的模拟电信号转化为数字信号，自动存储并标记时间坐标。设备集成内置分流电阻，无需外部取样电阻，可直接采集试片回路交直流电流，继电器模块可实现瞬间断电操作，采集断电去极化电位，解决传统人工测试无法捕捉瞬时电位波动的难题MOBILTEX。
（2）采样时序逻辑：用户可自定义采样周期，采样间隔支持 1 秒至 12 小时区间自由设置，按照设定时序同步采集电位、电流数据。
2. 信号处理原理
（1）设备具备高输入阻抗设计，输入阻抗大于 20MΩ，接入参比电极时不会对回路造成负载干扰，保证电位测量真实。内置滤波电路，对 50/60Hz 工频干扰进行抑制，抑制能力大于 65dB，降低高压线路、轨道交通杂散交流电对测量结果的影响，实现交直流信号同步分离采集。
（2）内置过流保护与浪涌、防雷保护电路，当回路出现异常大电流时自动切断测量回路，保护采集芯片，适应野外测试桩露天复杂电磁环境。
二、UDL2 在阴极保护体系中的监测原理
1.阴极保护监测底层逻辑
（1）阴极保护依靠外加电流或牺牲阳极，将埋地金属管道、储罐极化至保护电位区间。常规人工巡检仅获取瞬时单点数据，无法捕捉短时杂散电流扰动、整流器输出波动带来的电位突变。UDL2 长期连续记录通电电位、瞬间断电电位、交流干扰电压、试片交直流电流密度，持续评价金属极化状态，判断是否达到保护准则，识别欠保护、过保护风险。
（2）搭配 CP 试片工作时，试片模拟管道金属腐蚀行为，记录仪采集试片电流密度，量化腐蚀速率，评估交流腐蚀风险，为交流排流方案设计提供量化依据。
2.数据解析原理
（1）存储数据导出至配套软件后，自动生成电位 - 时间曲线，识别电位周期性波动、尖峰干扰。通过断电电位判断真实极化水平，剔除 IR 降带来的测量偏差，满足阴极保护规范对去极化电位评价的技术要求。
