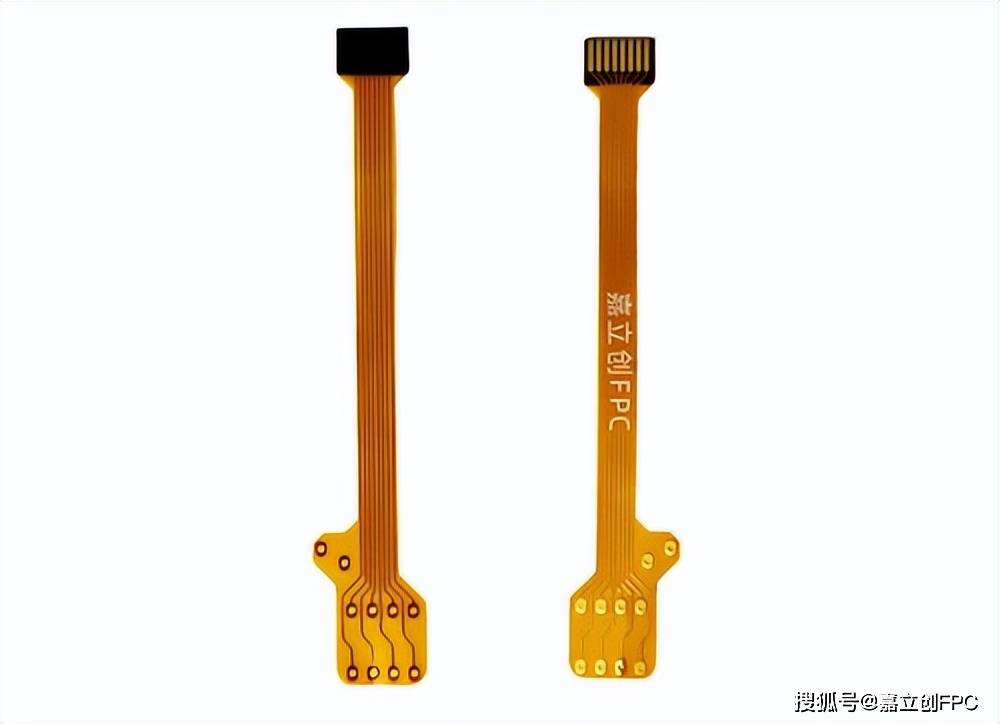

FPC排线，也称柔性排线、柔性电路板排线，是一种以柔性绝缘基材为基础，通过铜箔线路实现电气连接的柔性线路。与传统硬质PCB相比，FPC排线具有轻薄、可弯折、布线密度高、空间占用小等特点，因此广泛应用于手机、平板、智能穿戴、AI眼镜、汽车电子、医疗设备、工业控制等产品中。
但FPC排线并不是简单地把PCB做“薄”，其设计需要同时考虑电气性能、弯折可靠性、材料、结构以及后续加工工艺。尤其是在FPC打样阶段，如果设计没有充分考虑制造能力，容易出现线路断裂、焊盘脱落、阻抗不稳定、装配困难等问题。那么，FPC排线应该如何设计？主要可以从以下几个方面考虑。
FPC排线常用材料包括PI基材、铜箔、覆盖膜以及补强材料等。材料选择需要根据产品的使用环境和弯折要求确定。
如果FPC排线需要频繁弯折，应重点关注铜箔类型、基材厚度以及覆盖膜结构。对于动态弯折应用，通常需要更关注铜箔的延展性和线路结构；对于普通静态弯折，则可以结合产品空间和成本选择合适的材料。

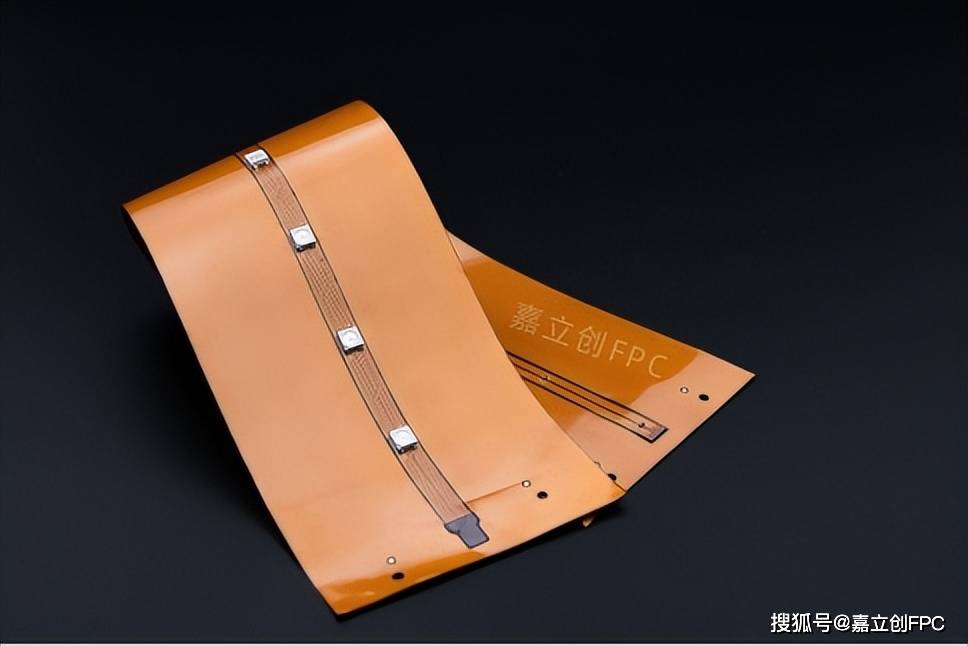

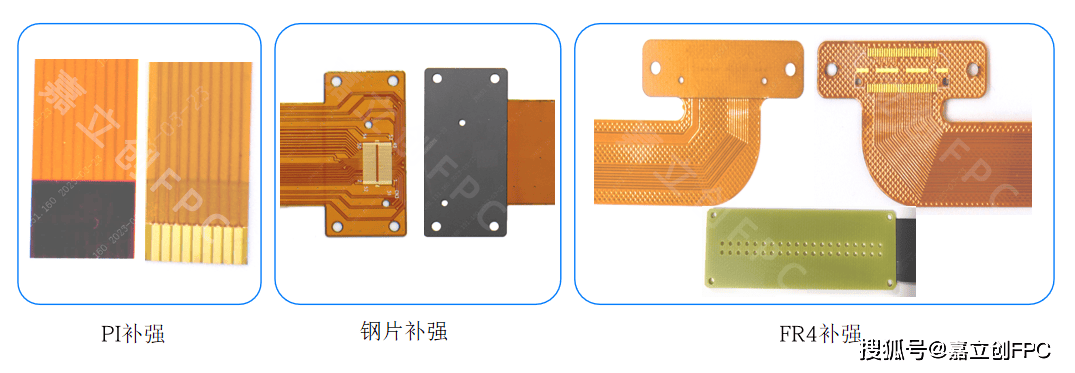

此外，FPC排线如果需要与连接器、元器件或其他结构件进行装配，还需要根据实际装配要求增加PI补强、FR4补强或钢片补强，提高局部区域的机械强度。
因此，FPC材料并不是越厚越好，而是要结合弯折次数、弯折半径、工作温度、线路层数、装配方式以及使用环境综合确定。
二、FPC排线布局设计需要注意什么？FPC排线的布局不仅关系到线路能否正常工作，也会直接影响后续弯折和装配。
设计时应尽量避免将元器件、焊盘、过孔等刚性结构布置在需要反复弯折的区域。对于需要弯折的FPC，应提前明确弯折位置和方向，让弯折区域尽可能保持连续、平整的柔性结构。
如果FPC排线需要连接连接器，连接器端通常需要设置相应的补强结构，以提高插拔和装配过程中的机械强度。对于元器件密集区域，则需要提前考虑焊盘间距、器件高度以及SMT贴装空间，避免设计完成后无法正常生产或装配。
简单来说，FPC排线布局要同时考虑三个问题：哪里需要弯、哪里需要连接、哪里需要贴元器件。先确定结构，再进行线路布局，可以减少后续修改。
三、FPC排线走线设计有哪些要求？走线是FPC排线设计中非常关键的一环。相比普通PCB，FPC线路需要承受弯折，因此线路形状和铜箔分布都会影响可靠性。
首先，在满足电流和阻抗等要求的情况下，线路不宜设计得过细。对于需要反复弯折的区域，应尽量避免线路突然变宽、突然变窄或者出现尖锐拐角。
其次，FPC排线线路转弯通常建议采用圆弧过渡，避免直角走线。特别是在动态弯折区域，平滑的线路形状有利于降低局部应力集中。
再次，如果FPC中存在高速信号线路，例如MIPI、USB等，应结合阻抗控制要求进行设计，同时注意信号线间距、参考平面以及整体叠层结构，不能只按照普通低速线路的方式布线。
对于大面积铜区域，也需要考虑铜箔分布和弯折性能。铜箔过于集中可能影响柔性，而线路分布不合理又可能导致局部受力不均，因此需要结合具体结构进行优化。
四、FPC排线弯折区域怎么设计？FPC排线最大的特点之一就是可以弯折，但并不是所有区域都适合随意弯折。
设计时应提前确定FPC的弯折区域，并尽量让弯折区域保持均匀，避免焊盘、过孔、补强板等结构位于主要弯折位置。如果产品存在反复开合或动态弯折，还需要根据FPC总厚度、材料以及实际弯折次数确定合理的弯折半径。
例如手机转轴、智能穿戴设备、AI眼镜镜腿等产品中的FPC，往往需要经历大量弯折，此时就不能只考虑“能不能弯”，还需要考虑“弯多少次、以什么半径弯”。这也是动态FPC设计与普通静态FPC设计的重要区别。
五、FPC排线加工工艺需要提前考虑FPC排线最终需要通过生产工艺实现，因此设计阶段就应该考虑制造能力。例如线路宽度、线间距、孔径、焊盘尺寸、补强位置、外形尺寸以及拼板方式，都需要符合生产工艺要求。
如果FPC还需要进行SMT贴片，还需要提前考虑焊盘设计、钢网开口、器件间距以及FPC在贴片过程中的支撑问题。对于面积较小或结构复杂的FPC，可以通过合理拼板提高生产和贴装效率。
因此，FPC设计不能只停留在电路原理图层面，而应该做到设计、制造、装配一体化考虑。特别是FPC打样阶段，建议在正式下单前检查Gerber文件、材料、板厚、补强、阻抗、弯折区域以及SMT要求，减少因设计问题导致的返工。
六、FPC排线打样有哪些注意事项？FPC排线打样的目的不仅是验证线路能否导通，还需要验证结构、弯折、装配和实际使用效果。
打样前首先需要确认FPC层数、材料、板厚、铜厚、表面处理以及补强方案；如果是高速信号FPC，还需要明确阻抗要求。如果产品存在弯折需求，则需要提供实际弯折方向、弯折半径和使用场景。
对于需要SMT贴片的FPC，还应同时确认元器件布局、焊盘设计和贴片工艺。样板完成后，除了进行电气测试，还应进行实际装配和弯折测试，观察是否存在线路断裂、焊盘脱落、装配干涉等问题。
因此，FPC排线设计可以概括为：材料要匹配应用场景，布局要避开弯折区域，走线要考虑柔性和信号要求，加工设计要符合生产工艺，打样后还要进行实际装配验证。
FPC排线打样选择什么厂家？选择FPC排线厂家时，可以重点关注材料、生产工艺、打样速度、品质控制以及后续小批量生产能力，而不只是比较价格。对于需要弯折、SMT贴片或高速信号传输的FPC排线，还应提前确认厂家是否具备相应的工艺和生产能力。
以嘉立创FPC为例，其提供单面、双面、多层FPC打样及批量生产，并支持PI、FR4、钢片等补强工艺，同时可提供FPC+SMT一站式服务。对于AI眼镜、智能穿戴、消费电子、汽车电子等需要快速验证的产品，可以根据实际弯折、补强、贴片等需求选择合适的FPC生产方案。
总体来看，FPC排线设计不仅要考虑线路能否正常工作，还需要兼顾材料、弯折、加工和装配要求。前期设计越充分，后续FPC打样和量产过程中出现问题的概率就越低。
