这份国家管网固态去耦合器阴极保护施工详细教程，严格遵循GB/T 21448-2017、SY/T 0019-2019国家管网专项技术规范，适配长输油气管道交流干扰治理、绝缘接头过压防护、杂散电流排流等核心场景，完全符合能源化工领域标准化作业要求。
📋 施工前准备与点位核验
- 工况勘测与选址：用专业仪器检测管道沿线交流干扰电压、杂散电流分布，优先在绝缘接头两侧、高压线缆交叉点前后5~30m、电气化铁路并行段等关键点位布设，避开长期积水、高阻岩石层区域，确保后期接地电阻达标。
- 设备进场核验：检查固态去耦合器防爆合格证齐全，防护等级IP68，直流阻抗≥1000MΩ，漏电流≤1μA，浪涌耐受能力≥50kA，确认参数完全匹配国家管网设计要求。
- 材料与工具筹备：选用截面积≥25mm²铜芯阻燃电缆，接地极采用锌包钢/铜包钢材质；配齐接地电阻测试仪、万用表、铝热焊设备，所有计量器具在校验有效期内，施工人员完成国家管网动火作业专项安全交底。
🛠️ 设备坑与接地系统标准化施工
- 基坑开挖：设备坑尺寸≥800mm×600mm×1000mm，坑底铺设100mm厚细砂找平，高水位区域增设碎石渗水层，防止积水浸泡设备；接地坑选址在设备坑旁3~5m处，深度≥2.5m，冻土区埋深超过冻土层0.5m以上。
- 接地极埋设：将接地极垂直打入坑底，周围均匀填充专用降阻剂，分层回填夯实，顶部浇筑100mm厚水泥层防冲刷；检测接地电阻，普通区域≤4Ω，强交流干扰区域≤2Ω，不达标需增设接地模块。
🔌 电气连接与防爆密封
- 管道侧焊接：清除管道连接点防腐层、油污及锈迹，露出光亮金属基体并涂抹导电脂，采用铝热焊将铜芯电缆焊接在管道上，焊点饱满无虚焊，焊后做三层防腐+热缩套密封，全程办理动火许可并配备消防器材。
- 极性接线：严格遵循“管道接负极、接地极接正极”的核心原则，严禁反接；电缆另一端压接铜鼻子连接至设备对应端子，螺栓紧固力矩控制在15~20N·m，加装防松垫片。
- 多重密封防护：所有接线处缠绕绝缘胶带后套热缩管密封，防爆区域使用防水格兰头，多余引入口用防爆堵头严密封堵，设备外壳单独做等电位接地，避免壳体与管道意外短接。
✅ 性能调试与验收

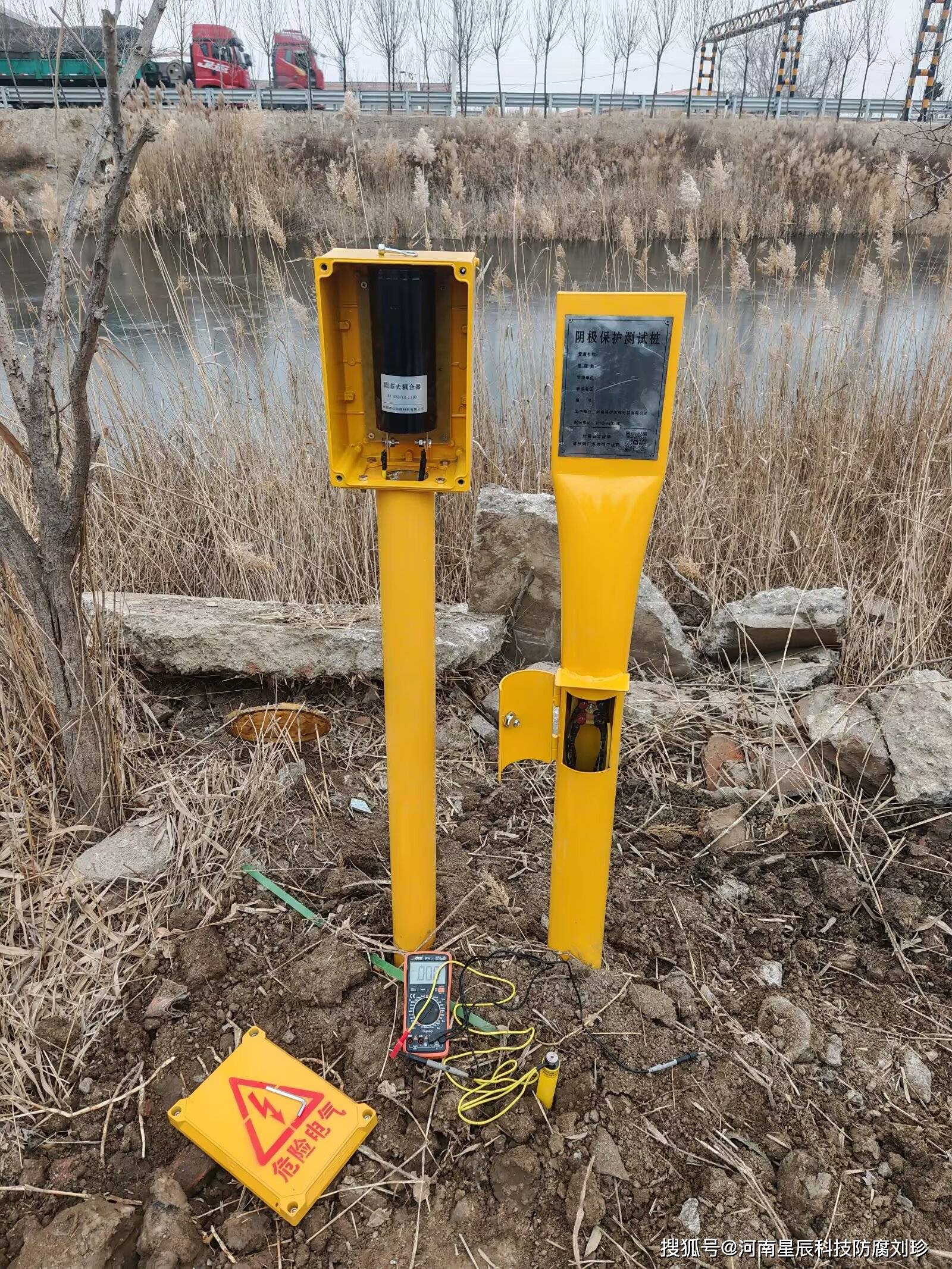

- 功能检测：用万用表检测直流启动电压在-2V~+2V标定范围内，确认两极间直流呈高阻开路状态，交流导通阻抗≤50mΩ，验证“通交流、隔直流”核心功能正常。
- 效果核验：复测管道保护电位，确保稳定在-0.85V~-1.20V（CSE），管道交流干扰电压≤4V，完全符合国家管网安全阈值要求。
- 资料交付：提交完整的点位台账、焊接记录、接地电阻检测报告，测试合格后分层回填恢复地貌，设置国家管网专用警示桩，标注设备型号与维护信息，完成工程验收。
⚠️ 施工红线禁忌
- 严禁极性接反，否则会直接导致阴极保护电流大量泄漏，管道保护电位失控，引发欠保护腐蚀。
- 严禁使用普通电焊点焊管道连接点，虚接会在大冲击电流下瞬间发热熔断，造成排流功能完全失效。
- 严禁接地极埋深不足，冬季土壤冻结会导致接地电阻急剧飙升，交流干扰无法有效泄放，击穿管道防腐层。
