1、引言
在化工、冶金、制药、制酸等行业的洗涤塔、吸收塔、干燥塔中，填料长期接触高温酸性气体与腐蚀性液体。工艺工程师在选型时常遇到两类典型矛盾：一类是塑料填料（PP、PVC、CPVC）耐温上限偏低，遇到高温酸性尾气容易软化变形；另一类是金属填料（304、316L）在含氯、含氟、强氧化介质中容易发生点蚀与缝隙腐蚀。对于大量仍在运行的老式塔器，原配陶瓷填料使用多年后需要更换，而新塔设计又往往希望在耐酸耐温与运行成本之间取得平衡。
陶瓷贝尔环填料（又称弧鞍环、贝尔鞍环、马鞍环）是早期出现的经典鞍型散堆填料，因结构简单、耐酸耐温，至今仍在酸性工况老塔改造、同规格替换项目中广泛使用。本文从结构原理、几何参数、适用工况、横向选型对比、质量管控与采购要点等角度，系统介绍这一耐腐蚀陶瓷贝尔环填料，帮助工程人员判断其在化工分离洗涤塔中的适用性。
2、陶瓷贝尔环填料结构与产品特性
2.1 结构特征

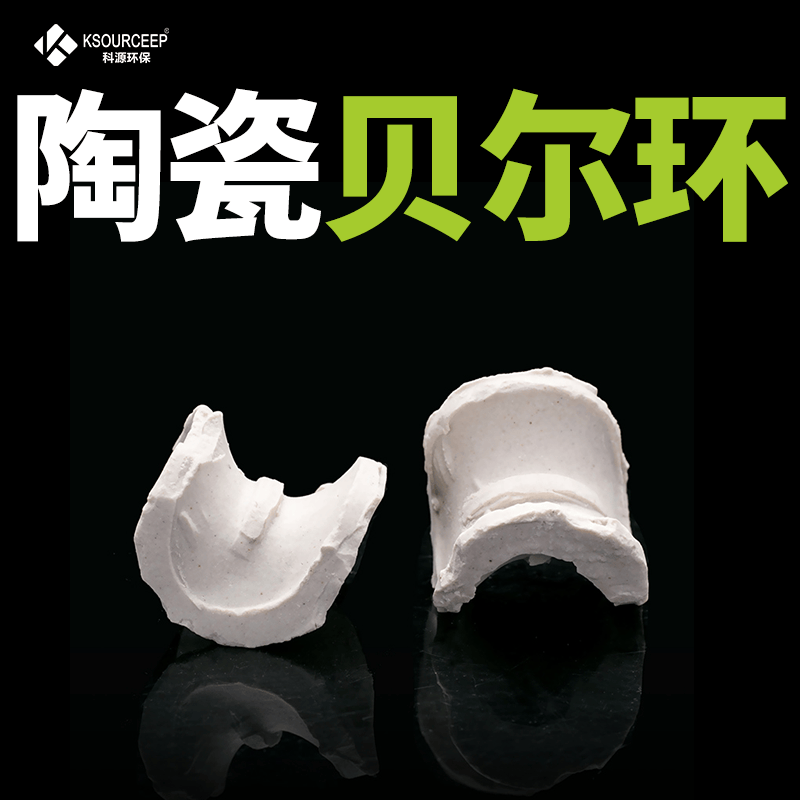

陶瓷贝尔环属于鞍型散堆填料，整体呈对称马鞍状，断面为圆弧形，内外表面全部敞开，无封闭圆筒内壁。填料在塔内乱堆时，环与环之间相互搭接，形成连续的弧形气液通道。与拉西环的封闭圆筒结构相比，气液可以从鞍环的敞开侧面自由穿过，不再被筒壁完全阻隔。
2.2 优势
① 耐强腐蚀、耐高温：以耐酸陶瓷为原料高温烧结成型，可耐受除氢氟酸以外的绝大多数无机酸、有机酸及盐类介质，高温下形状稳定，适合酸性气体洗涤、吸收工况。
② 流动阻力低、气液分布较均匀：内外表面敞开，气体绕流通道顺畅，相比同规格陶瓷拉西环，床层压降有所降低；液体沿弧形表面铺展，液膜分布相对连续。
③ 乱堆侧向压力小：鞍型结构在乱堆状态下对塔壁的侧向压力小于环形填料，对塔体内壁的机械荷载相对友好。
2.3 固有短板（需客观认识）
① 容易叠套：贝尔环形状对称，乱堆时相邻鞍环容易相互扣合、叠套，使部分有效传质表面被遮蔽，实际润湿面积下降； ② 容易发生沟流：叠套与通道偏向会加剧液体沿局部通道流动，壁流、沟流倾向较矩鞍环更明显； ③ 综合性能弱于矩鞍环：相比在贝尔环基础上改良而来的陶瓷矩鞍环，贝尔环在传质效率、抗叠套、气液再分布等方面均处于劣势。
因此，陶瓷贝尔环更适合老塔同规格替换、酸性洗涤粗分离、负荷不高的工况；新建高精度分离塔不宜优先选用。
3、几何与理化参数
以下为常规耐酸陶瓷配方下的行业参考值，实际数据以出厂检测报告为准。
关键理化指标参考：
- 执行标准：GB/T 18749‑2008《耐化学腐蚀陶瓷塔填料技术条件》；
- 耐酸度：≥99.6%；
- 长期最高使用温度：约 1000℃（以实际陶瓷材质为准）；
- 禁用介质：氢氟酸（HF）、高温浓磷酸。
4、适用化工工况与塔设备
陶瓷贝尔环主要用于以下酸性腐蚀工况：
- 化工行业：酸性尾气洗涤、吸收、粗分离；
- 冶金行业：冶炼烟气酸洗洗涤、酸性废水配套处理；
- 制药行业：酸性溶剂回收、尾气吸收；
- 制酸行业：硫酸、盐酸、硝酸生产中的洗涤与回收塔；
- 老塔改造：原有贝尔环规格塔器的同尺寸更换，无需大幅改动塔内件。
适配塔设备：洗涤塔、吸收塔、干燥塔、再生回收塔。
不推荐 / 禁止场景：
- 新建项目：新建分离塔建议优先选用性能更优的陶瓷矩鞍环，而非贝尔环；
- 含氢氟酸工况：氢氟酸会腐蚀陶瓷中的二氧化硅组分，禁止使用；
- 高温浓磷酸工况：同样会侵蚀陶瓷材质，禁止使用；
- 高精度、大通量分离场合：贝尔环叠套、沟流问题会限制传质效率，不宜作为主选。
5、填料横向选型对比
选型建议：
- 老塔原配就是贝尔环，更换时优先同规格替换，避免塔内支撑、分布器重新改造；
- 新建塔器或对分离效率有要求的项目，优先陶瓷矩鞍环；
- 工况简单、预算受限、以粗洗涤为主时，可根据实际负荷在贝尔环与拉西环之间比较。
6、萍乡科源环保产品及质量管控

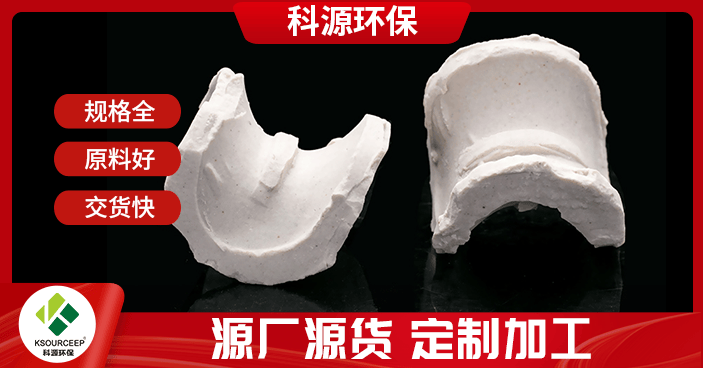

萍乡科源环保位于萍乡化工填料产业基地，生产耐腐蚀陶瓷贝尔环填料，采用耐酸陶瓷高温烧结工艺。产品特点与质量管控包括：
- 常规规格现货供应：Φ19、Φ25、Φ38、Φ50 等常用规格常备库存，支持老塔替换项目快速交付；
- 承接定制：特殊尺寸、特殊陶瓷配方可按图纸或工况需求定制；
- 批次理化检测：出厂附带批次检测报告，涵盖耐酸度、吸水率等关键指标；
- 支持样品寄送：项目前期可寄送样品，供客户做浸泡试验与现场比对；
- 塔内件配套：可同步供应陶瓷支撑格栅、压圈、液体分布器、再分布器等，实现塔内构件一站式供货。
验收重点：现场验收应关注耐酸度、吸水率、破损率三项指标。运输过程中产生的崩边、裂纹瓷粒应在装填前挑出，避免带入床层堵塞通道或增大压降。
7、采购选型与装填注意事项
① 规格选型：小直径塔器、分离要求较高时选小规格（Φ19、Φ25）；大流量洗涤塔优先大尺寸规格（Φ38、Φ50），以降低压降。填料直径一般不宜超过塔径的 1/8~1/10。
② 介质确认：订货前必须确认介质中是否含氢氟酸、是否为高温浓磷酸体系；存在这两类介质时，陶瓷贝尔环不能使用。
③ 向厂家提供参数：介质组分及浓度、最高工作温度、塔内径、喷淋密度、装填高度。参数越完整，越能合理推荐规格与配方。
④ 装填施工要点：
- 严禁从塔体高处直接抛掷填料，应使用溜槽或人工分层布料，轻装轻放，减少崩边碎裂；
- 施工人员不要直接踩踏填料层；
- 装填完成后清理床面破碎瓷粒与粉尘，避免增大床层压降或堵塞分布器；
- 塔上部设置压圈，防止高气速下填料层浮动、相互撞击。
8、FAQ 常见问答
Q1：陶瓷贝尔环还有哪些别名？属于哪一类填料？ A：陶瓷贝尔环又称弧鞍环、贝尔鞍环、马鞍环，属于鞍型散堆填料，与后来改良的矩鞍环同属鞍型家族。它是早期经典的鞍型填料之一，结构为对称马鞍状，内外表面敞开。
Q2：陶瓷贝尔环为什么容易出现沟流现象？ A：贝尔环形状对称，乱堆时相邻鞍环容易相互扣合叠套，遮蔽部分传质表面；同时通道分布不均匀，液体容易沿局部阻力小的路径流动，形成沟流。这是对称鞍环结构的固有缺陷，相比矩鞍环更明显。
Q3：陶瓷贝尔环和陶瓷矩鞍环如何做选型取舍？ A：老塔原配就是贝尔环，更换时优先同规格替换，避免改造塔内件；新建项目或对分离效率有要求的工况，优先选用陶瓷矩鞍环 —— 矩鞍环在贝尔环基础上改良了形状，叠套倾向减弱，气液再分布更好，综合性能更优。
Q4：陶瓷贝尔环耐温多少，哪些介质不能使用？ A：常规耐酸陶瓷贝尔环长期最高使用温度约 1000℃，耐酸度≥99.6%。但不能用于氢氟酸（HF）体系和高温浓磷酸介质，这两类介质会腐蚀陶瓷中的二氧化硅组分，造成填料粉化、强度下降。
Q5：陶瓷贝尔环填料装填有什么施工要求？ A：关键是减少撞击与破碎：使用溜槽或人工分层布料，禁止高空抛掷；施工人员不直接踩踏填料层；装填后清理破碎瓷粒与粉尘；塔顶设置压圈防止填料浮动。鞍环边缘较脆，运输与搬运过程也要避免剧烈碰撞。
Q6：采购陶瓷贝尔环填料需要向厂家索要哪些检测资料？ A：建议索要批次理化检测报告，重点包括耐酸度、吸水率、体积密度、抗折强度等指标；有项目验收要求时，可同时索取出厂检验记录与合格证。萍乡科源环保可随货提供上述资料。
Q7：陶瓷贝尔环适合新建塔器项目吗？ A：一般不建议。贝尔环存在叠套、沟流等固有缺陷，新建分离塔优先选用在其基础上改良的陶瓷矩鞍环，或根据工况选用其他高效散堆填料。贝尔环更适合老塔同规格替换、负荷不高的酸性洗涤粗分离工况。
